Thema: Ist eine Detailansicht drehbar? (2776 mal gelesen)
|
padi
Mitglied
Konstrukteur
   Beiträge: 132
Registriert: 28.10.2003 SolidWorks Premium 2009 x64 Edition
NVIDIA Quadro FX1800
Windows 7, 64bit
Intel W3520 2,67GHz
16GB RAM
|
erstellt am: 05. Jan. 2012 10:44  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen Ich bin an einer Zeichnung, welche lediglich zur Orientierung/Übersicht dient. Die ansicht ist in Fahrtrichtung und nun habe ich eine Unterbaugruppe, welche ich Anzeigen möchte als Detail (siehe Anhang). Dieses Detail wird mir nun von hinten angezeigt. Kann ich das Detail drehen damit ich die sicht von Vorne habe??? Ich bin mir bewusst, dass dies absolut nicht nach Zeichnungsnorm ist. Aber für die Verständlichkeit des ganzen wäre es eine sehr sehr grosse Hilfe. Hoffe Ihr habt Ideen wie es funktionieren könnte. Die Funktion 3D-Zeichenansicht in der Zeichnung habe ich schon probiert. Funktioniert aber leider nicht bei einem Detail  Gruss
Padi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
PeppyTrain
Mitglied
Selbständig
Beiträge: 231
Registriert: 09.10.2006 HP 8740W i7620M QudroFX2800m
swx Premium 2011 + 2012
W7Pro64
MSOffice2007Pro
OpenOffice
+ Docking an schönen und weniger schönen Orten mit lustigen Kombinationen unterschiedlichster Bildschirmauflösungen
|
erstellt am: 05. Jan. 2012 11:01 <-- editieren / zitieren --> Unities abgeben: Nur für padi
Hallo Padi, das habe ich auch schon probiert (bin ein großer Fan nicht normgerechter Darstellungen  ) Leider bin ich ebenfalls daran gescheitert. Der naheliegende workaround ist eine Ansicht in anderer Perspektive, ggf. mit anderem Maßstab und dann die Ansicht zuschneiden - ich wars dann zufrieden, auch wenn die Verbindugnslinie natürlich VOR  dem Drucken immer mal angesehen werden sollte  ------------------
Wenn es nicht unbedingt notwendig ist, ein Gesetz zu erlassen, ist es unbedingt notwendig, ein Gesetz nicht zu erlassen. (geklaut bei Montesquieu) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GrünesTelefon
Mitglied
Konstrukteur
Beiträge: 156
Registriert: 14.06.2005 SW2016 SP5.0 auf W7 64bit
|
erstellt am: 05. Jan. 2012 11:03 <-- editieren / zitieren --> Unities abgeben: Nur für padi
Hallo padi! Hierzu fällt mir nur ein:
Im Modell eine Ansicht aus gewünschter Richtung machen, diese in der Zeichnung einfügen und dann mit nem Kreis Ausschneiden. An die (Pseudo-)Ursprungsansicht kannst du ja dann auch noch einen Kringel "Detail A" malen. PS: Uhps, mal wieder zu langsam geschrieben  ------------------
MfG -GrünesTelefon-  [Diese Nachricht wurde von GrünesTelefon am 05. Jan. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)
Beiträge: 8756
Registriert: 02.03.2000 SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.
|
erstellt am: 05. Jan. 2012 11:06 <-- editieren / zitieren --> Unities abgeben: Nur für padi

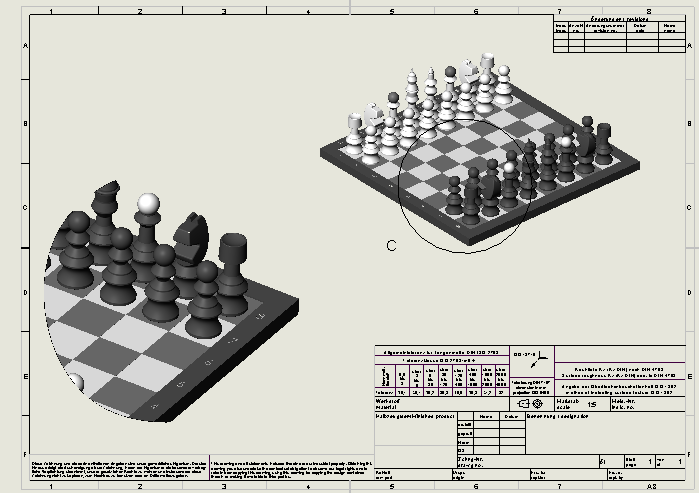

Hallo Padi, nein, da wirst du wohl pfuschen müssen. Schmeiß die Detailansicht weg, behalte aber die Skizze davon. Dann erstellst du stattdessen ein neue 3D Ansicht und arbeitest mit Bildausschnitt, um eine Detailansicht zu simulieren. Ciao,
Stefan ------------------
Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
padi
Mitglied
Konstrukteur
Beiträge: 132
Registriert: 28.10.2003 SolidWorks Premium 2009 x64 Edition
NVIDIA Quadro FX1800
Windows 7, 64bit
Intel W3520 2,67GHz
16GB RAM
|
erstellt am: 05. Jan. 2012 11:06 <-- editieren / zitieren --> Unities abgeben:
Danke schon einmal für eure Antworten. Diese Lösung habe ich auch schon in Erwägung gezogen. Aber ist es denn überhaupt nicht möglich? Ich komme von Inventor und bin neu auf SW eingestiegen. In Inventor ist es möglich. Daher setze ich immer voraus, dass es auch in SW möglich sein sollte  Aber Danke. Werde dann mal die "Bastellösung" machen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
