Thema: Zeichnung erstellen obwohl Ebenen schief sind (3737 mal gelesen)
|
frederenke
Mitglied
   Beiträge: 11
Registriert: 21.12.2011
|
erstellt am: 28. Dez. 2011 12:21  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe ein Teil innerhalb einer Baugruppe erstellt, da ich dieses mit den Abmaßen an die Baugruppe anpassen musste. Nun und will ich eine Zeichnung davon machen. Das Problem ist dabei, dass die Grundebenen (oben, vorne und rechts) nicht parallel oder senkrecht auf dem Bauteil stehen. Wenn ich nun meine Ansichten in der Zeichnung erstellen will, habe ich das Problem, dass sozusagen nur Projektionen auf diese Ebenen dargestellt werden. Was kann ich da machen? Danke! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 28. Dez. 2011 12:23 <-- editieren / zitieren --> Unities abgeben: Nur für frederenke
|
frederenke
Mitglied
Beiträge: 11
Registriert: 21.12.2011
|
erstellt am: 28. Dez. 2011 12:24 <-- editieren / zitieren --> Unities abgeben:
|
frederenke
Mitglied
Beiträge: 11
Registriert: 21.12.2011
|
erstellt am: 28. Dez. 2011 12:44 <-- editieren / zitieren --> Unities abgeben:
Ok - zu früh gefreut. Tab drücken hat irgendwie an keiner Stelle geholfen. Aber sollet mal jemand das gleiche Problem haben; wenn man in der Zeichnung unter Einfügen --> Zeichenansicht --> Relativ zu Modell anwählt, kann man Flächen definieren wozu das Teil ausgerichtet werden soll. Ist aber irgendwie sehr umständlich. Vielleicht geht es irgendwie einfacher... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 28. Dez. 2011 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für frederenke

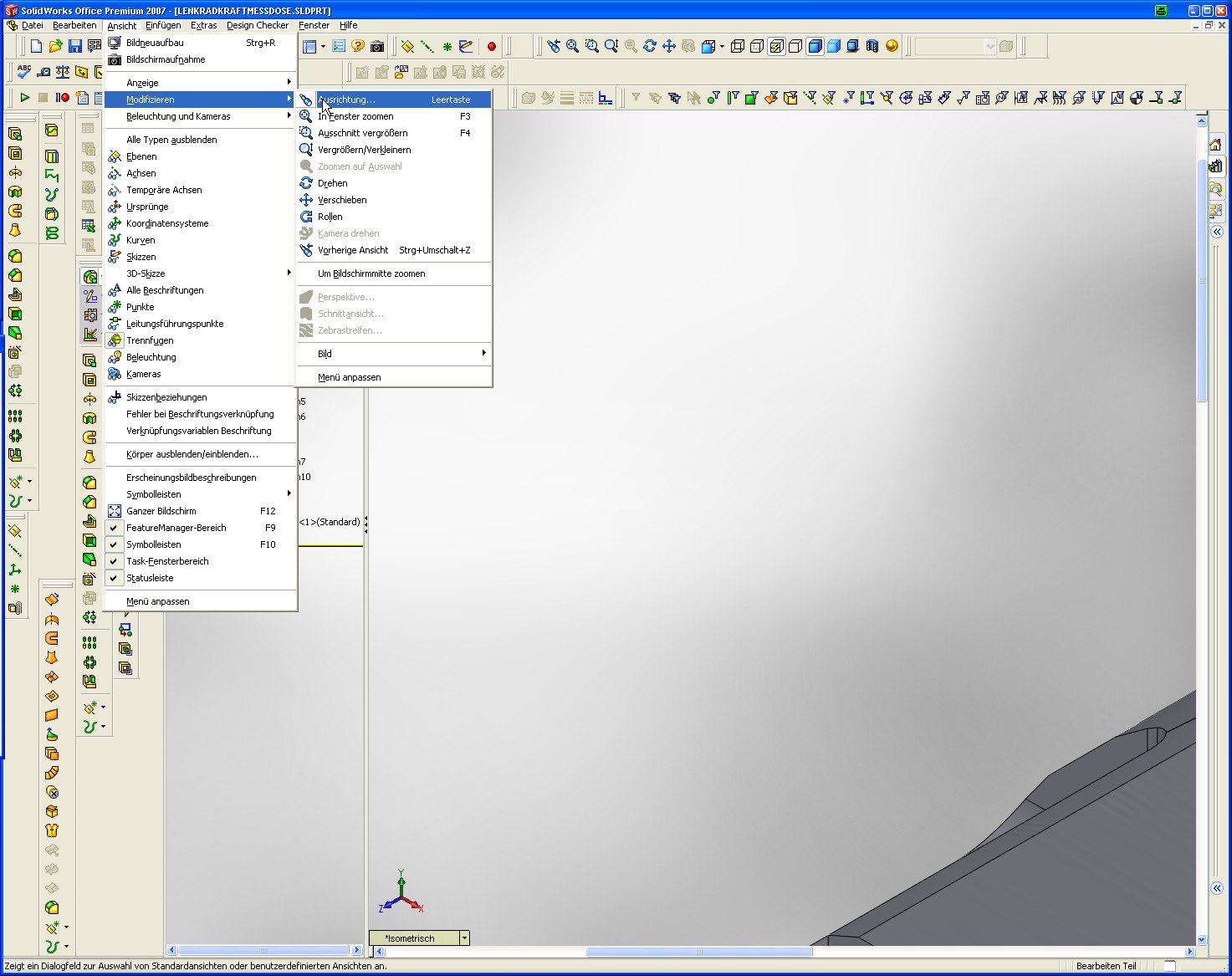

 Hi, na ja, ich bin ja ein alter mann mit einer alten Software (2007)  So sah das aus. Noch ein Bild (ohne TAB  )
G.  thomas
------------------
 [Diese Nachricht wurde von myca am 28. Dez. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bean
Mitglied
Schreiner
Beiträge: 133
Registriert: 07.04.2004 SolidWorks 2021 SP5.0
AlphaCAM 2021.0
Autosketch 10
------------------------
Intel Xeon E5-2620 2.0 GHz
64 GB RAM
Quadro M4000
SSD 240 GB
Windows 10 64bit
|
erstellt am: 28. Dez. 2011 13:27 <-- editieren / zitieren --> Unities abgeben: Nur für frederenke
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 28. Dez. 2011 13:41 <-- editieren / zitieren --> Unities abgeben: Nur für frederenke
|
Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!
Beiträge: 1945
Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 30. Dez. 2011 11:14 <-- editieren / zitieren --> Unities abgeben: Nur für frederenke
Hallo, die Standard Ebenen des Teils (wie oben beschrieben) zu ändern ist eine Möglichkeit. Es gibt da aber noch eine zweite Möglichkeit nämlich in der Zeichnung eine Ansicht relativ zum Modell einfügen. Zu finden in der Menuleiste bei Einfügen-> Zeichenansicht -> Relativ zum Model. Beide varianten haben Vor- und Nachteile. gruß Heiko ------------------
