Und hier ein dringendes Problem, weil ich gerade an der Zeichnung dran bin.

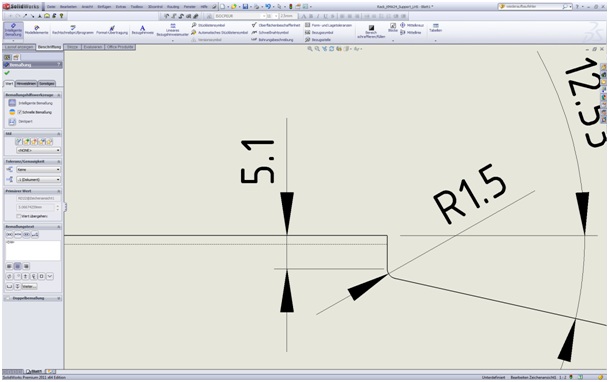

Im Anhang seht Ihr das Mass 5,1. Dieses geht von der oberen Kannte auf den Mittelpunkt des Radius R1,5.
Ich möchte das Mass 5,1mm aber nicht auf den Radius sondern auf die Schnittkannte des Winkels 12.53°/Vertikale Kannte legen.

Wie mache ich das in SW???????????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hier noch der Anhang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ganz einfach,
Punkt an der Stell erzeugen, wo das Maß angreifen soll,
in Beziehung setzen mit den Linien (Schnittpunkt mit allen 3 Geometrien {2 Linien und Punkt}
und dann hast Du den Punkt zum Bemaßen.

------------------
Grüße aus Bad Camberg

Karsten

Wer Rechtschreibfehler findet darf sie behalten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DANKE!

Und wie kann ich bei einem Mass den Pfeil durch eine schräge Linie ersetzten? Hab erst herausgefunden wie ich beide ändern kann. aber ich möchte nur einen Pfeil ersetzten weil zwei Masse zusammenfallen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die beiden Kanten anklicken - unter Skizze den Punkt auswählen und dann entsteht dort automatisch der virtuelle Eckpunkt, Da muß man keine Linien "reinmalen".

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

[Diese Nachricht wurde von Robert Hess am 02. Dez. 2011 editiert.]

Oh: Sorry: Wollte schreiben: Man muß keinen Punkt reinmalen.

[Diese Nachricht wurde von Robert Hess am 02. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Maß anklicken,
dann erscheint an jedem Maßpfeiln ein kleiner Punkt. an dem zu änderten Pfeil dort mit rechter MAustaste klicken und ein Menü geht auf mit den entsprechenden Pfeilen, -linien, die zur Verfügung stehen.

------------------
Grüße aus Bad Camberg

Karsten

Wer Rechtschreibfehler findet darf sie behalten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DANKE FÜR DIE TIPPS. IHR SEIT DIE BESTEN!!!!!!!!!!!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,
diese Funktion kannte ich nicht  .
Ich machte es bis heute  so umständlich wie eben beschriebn.

------------------
Grüße aus Bad Camberg

Karsten

Wer Rechtschreibfehler findet darf sie behalten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Robert

Danke, die Funktion kannte ich noch nicht!
Üs sind unterwegs!

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

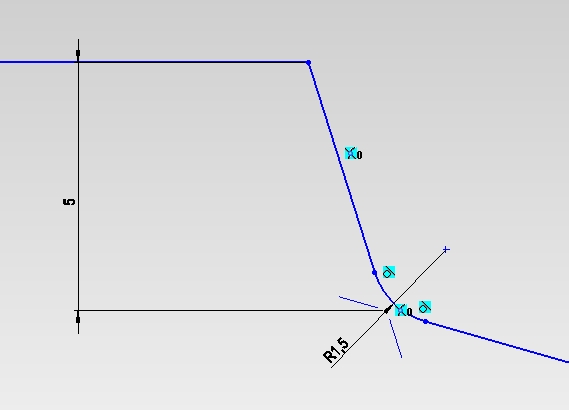

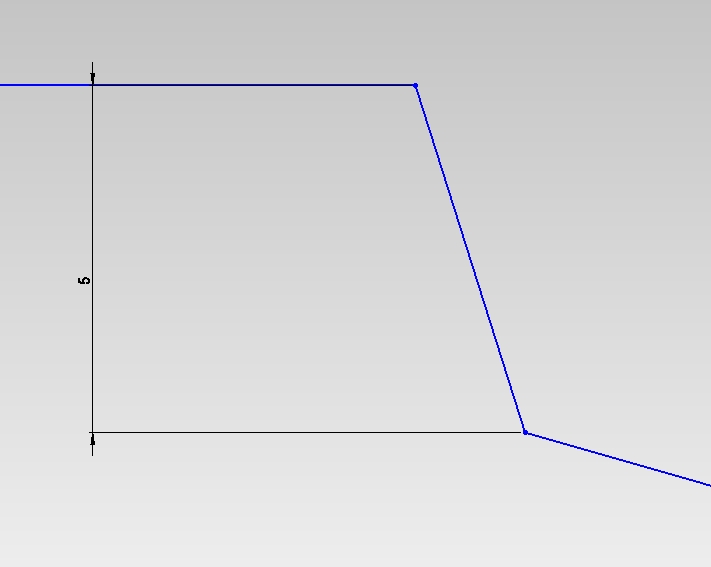

dim-1.jpg dim-2.jpg dim-3.jpg

Oder im 3-d-model in der Skizze gleich richtig machen:

1. vor dem radius bemassen
2. Radius machen
3. Fertig. (Das Mass bleibt korrekt stehen!)

Dann das Mass von der Skizze in der Zeichnung zeigen

Gunnar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gunnar,

das ist schon kalr. Wir übernehmen auch alle Maße (Information) aus dem Modell in die Zeichnung.
Aber den Skizzenpunkt machen wir ja trotzdem rein, damit man auf der Zeichnung erkennt wo das Maß genau enden soll. Davon mal abgesehen würde ich Grundsätzlich keine Radien in die Skizze machen sondern als Feature. Das aber nur am Rande.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert.

Hmmm. Wenn er dieses Mass in der Zeichnung haben will ist es doch am besten das Mass in der Skizze zu machen, oder?
Und dann in der Zeichnung das Mass uebernehmen....
Wollte auch nur die Option zeigen mit dem Radius nach der Dimension.

Gunnar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1-Test.zip

Also damit wir gar nicht erst aneinander vorbeisprechen.
Schau Dir doch bitte das Modell und Zeichnung an und dann sollte alles klar sein.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dim-4.jpg Teil1-Test.zip

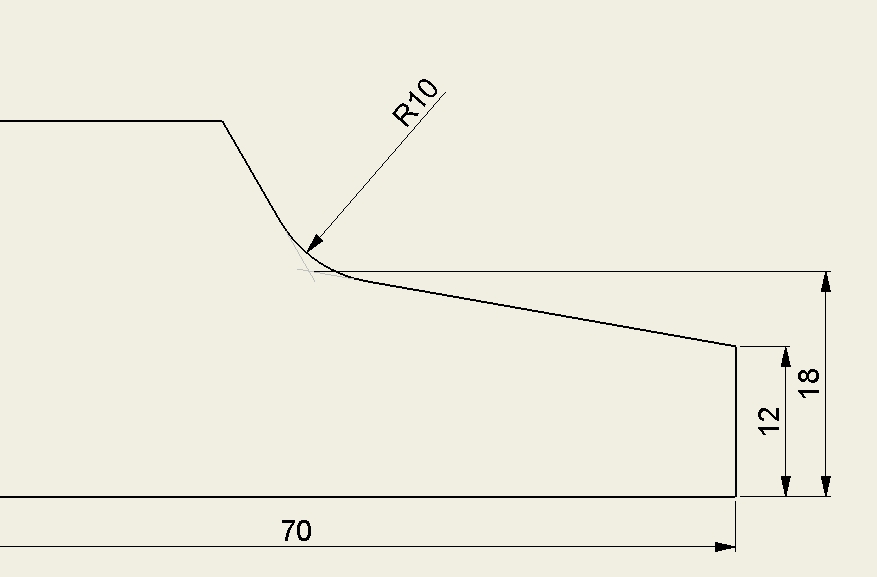

Hier ist was ich zeigen wollte:

PS Die "Treppe" sollte nicht wagerecht sein.
PPS  Der Radius ist im extrude eingebaut. Die Hilfslinien kommen von alleine!

[Diese Nachricht wurde von GunnarHansen am 02. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmmm. Meinst Du jetzt weil der recht Schenkel waagerecht ist bzw. dei Dir nicht? Sorry, nenn mich
Begriffsstutzig (oder meine Erkältung vernebelt mir jetzt zu sehr das Hirn), aber ich sehe jetzt nicht genau was Du damit sagen willst. Mach doch in meinen Bespielteil den Schenkel einfach auch schräg. Kommt doch "das Gleiche" raus. Laß mich nicht "dumm" sterben.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

[Diese Nachricht wurde von Robert Hess am 02. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wollte wirklich nur die Option zeigen mit dem Radius nach der Dimension machen im Skizzierer.

Finde einfach diese Option gut und nice to know.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

O.K.

Danke.
MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
