Thema: Wölbung auf gebogene Fläche (4772 mal gelesen)
|
stieviie
Mitglied
Entw.Ing.
   Beiträge: 17
Registriert: 11.05.2010 SW 2011 SP3.0
WinXP Professional V.2002 SP3
AMD Phenom II X4 955
3,21GHz, 3,25GB RAM
NVidia Quadro FX 3800
|
erstellt am: 30. Nov. 2011 13:42  <-- editieren / zitieren -->   Unities abgeben:

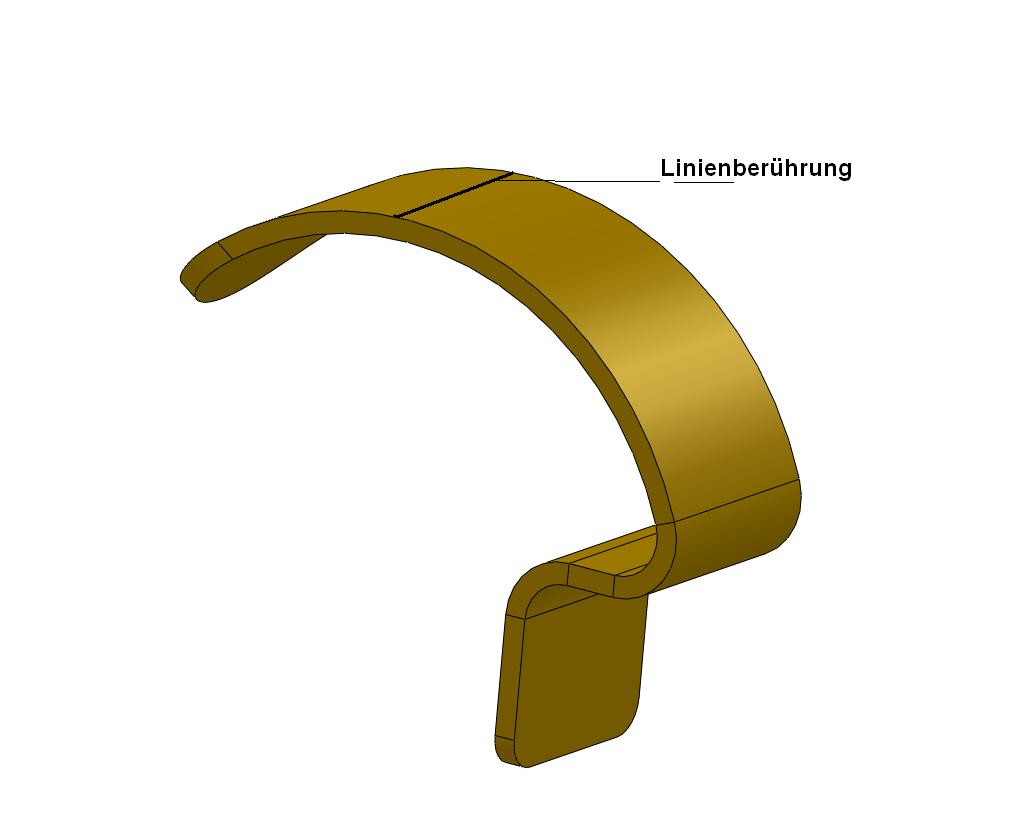

Hallo, ich möchte den gebogenen Teil der Blechfeder (s.Anhang) wölben. D.h. die (gerade) Fläche des gebogen Teils soll ebenfalls gebogen/gewölbt sein.
Wie stelle ich das an? Danke und Grüße, Stefan SW 2011 Premium Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Nov. 2011 13:50 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
|
stieviie
Mitglied
Entw.Ing.
Beiträge: 17
Registriert: 11.05.2010 SW 2011 SP3.0
WinXP Professional V.2002 SP3
AMD Phenom II X4 955
3,21GHz, 3,25GB RAM
NVidia Quadro FX 3800
|
erstellt am: 30. Nov. 2011 14:00 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Nov. 2011 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
|
stieviie
Mitglied
Entw.Ing.
Beiträge: 17
Registriert: 11.05.2010 SW 2011 SP3.0
WinXP Professional V.2002 SP3
AMD Phenom II X4 955
3,21GHz, 3,25GB RAM
NVidia Quadro FX 3800
|
erstellt am: 30. Nov. 2011 15:13 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von myca:
 Hi stieviie,ich kann es sehen aber verstehen tue immer noch nicht, was Du willst. Ist das ein Importteil oder selber gemacht? G.  thomas
Das Kunstwerk habe ich selbst modelliert. Es ist ein Batteriekontakt, der mit dem gebogenen Teil auf eine Batterie drückt, und zwar mit der geraden Fläche, genauer gesagt mit Linienberührung. Ich möchte aber eine annähernde Punktberührung, deshalb soll die "gerade" Fläche des Bogens gewölbt sein, praktisch gebogen quer zur Bogenform. Kompliziert, ich weiß. Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stieviie
Mitglied
Entw.Ing.
Beiträge: 17
Registriert: 11.05.2010 SW 2011 SP3.0
WinXP Professional V.2002 SP3
AMD Phenom II X4 955
3,21GHz, 3,25GB RAM
NVidia Quadro FX 3800
|
erstellt am: 30. Nov. 2011 15:33 <-- editieren / zitieren --> Unities abgeben:

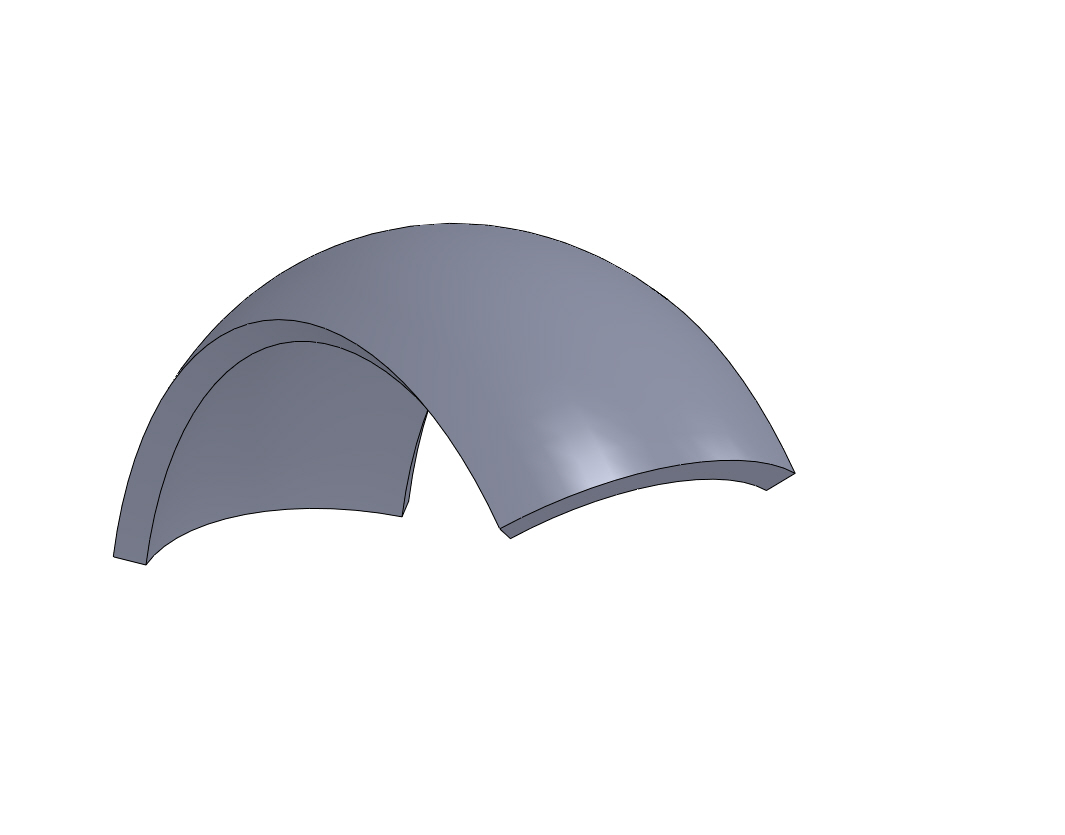

nochmal ein Bild, wie ich die Wölbung meine. Ich möchte jedoch so eine Wölbung nachträglich am Kontakt einfügen. Habe es schon mit Freiform versucht, das führt (bei mir jedenfalls ) zu extremen Formen, die maßlich nicht definiert sind. Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Nov. 2011 15:35 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
|
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 30. Nov. 2011 15:41 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
ich hatte mal ein ähnliches Teil. Da ich nicht so fit bin im Blechbereich hätte ich da mal eine Frage. @ Andreas : kann man davon dann auch eine Abwicklung nachträglich ableiten?  ------------------
 Gruß Thermo Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Nov. 2011 17:43 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
Hi Thermo und Stefan , Zitat:
kann man davon dann auch eine Abwicklung nachträglich ableiten?

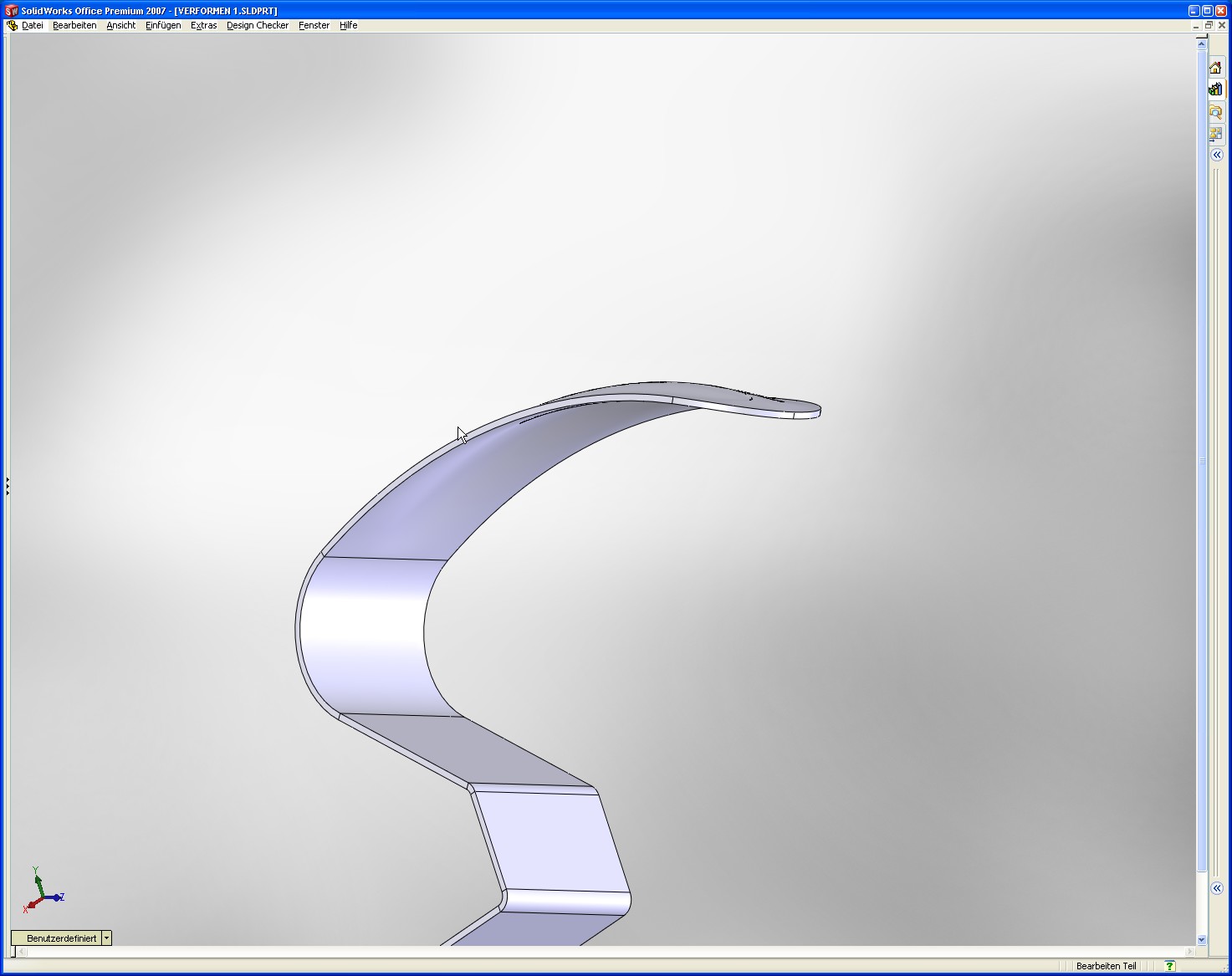

sicher, kann man... Kommt aber Schrott raus.  Da ich Heute schon was "VERFORMT" habe, mache ich das noch mal. (gegen Andreas ) G. thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Nov. 2011 19:58 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
Hallo zusammen, also abwickelbar solls auch noch sein  Ok, wir sind bei Blech, also Ausformung vergessen Da würde ich doch glatt mal einen Versuch mit einem Blech-Formwerkzeug versuchen Das Ergebnis sollte sich auch abwickeln lassen Kann das leider erst morgen mal testen.
Grüße Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 01. Dez. 2011 09:44 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
@ Thomas : die Erfahrung musste ich auch schon machen Nachträglich in Blech umwandeln hat so seine Tücken  ------------------
Gruß Thermo Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 01. Dez. 2011 17:59 <-- editieren / zitieren --> Unities abgeben: Nur für stieviie
Hallo zusammen, hab mal Zeit zum testen gefunden Leider no Go  Thomas Vorschlag stellt somit eine mögliche Endlösung dar ! Abgewickelt bekommt man das mit SWX Bordmitteln leider nicht.
Grüße Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
