Thema: Blech Verformung. (3009 mal gelesen)
|
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 18:52 <-- editieren / zitieren --> Unities abgeben:
Guten Abend zusammen. Habe ein neues Problem. Anbei ist ein Blech (Rippe) auf einer Holzpressform zu sehen. Mir ist es leider nicht möglich ein „Kurvenmuster2“ vom „Schnitt-Linear-ausgetragen1“ zu erstellen, ich bekommen überhaupt keine Vorschau angezeigt. Was mache ich dabei falsch. Bei der anderen Seite habe ich es hinbekommen. Zweites Anliegen bezüglich dieses Blechs. Die „Lasche1“, „Lasche2“ und „Lasche3“ sollten ununterbrochen um den Versatz der Holzpressform herumgeführt werden können, ohne weitere Unterbrechungen (Schlitz). Eine Abwicklung sollte dann auch noch möglich sein. Ist dies überhaupt machbar? Ist das nicht so was Ähnliches wie tiefziehen? Grüße Beanie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 19:32 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie

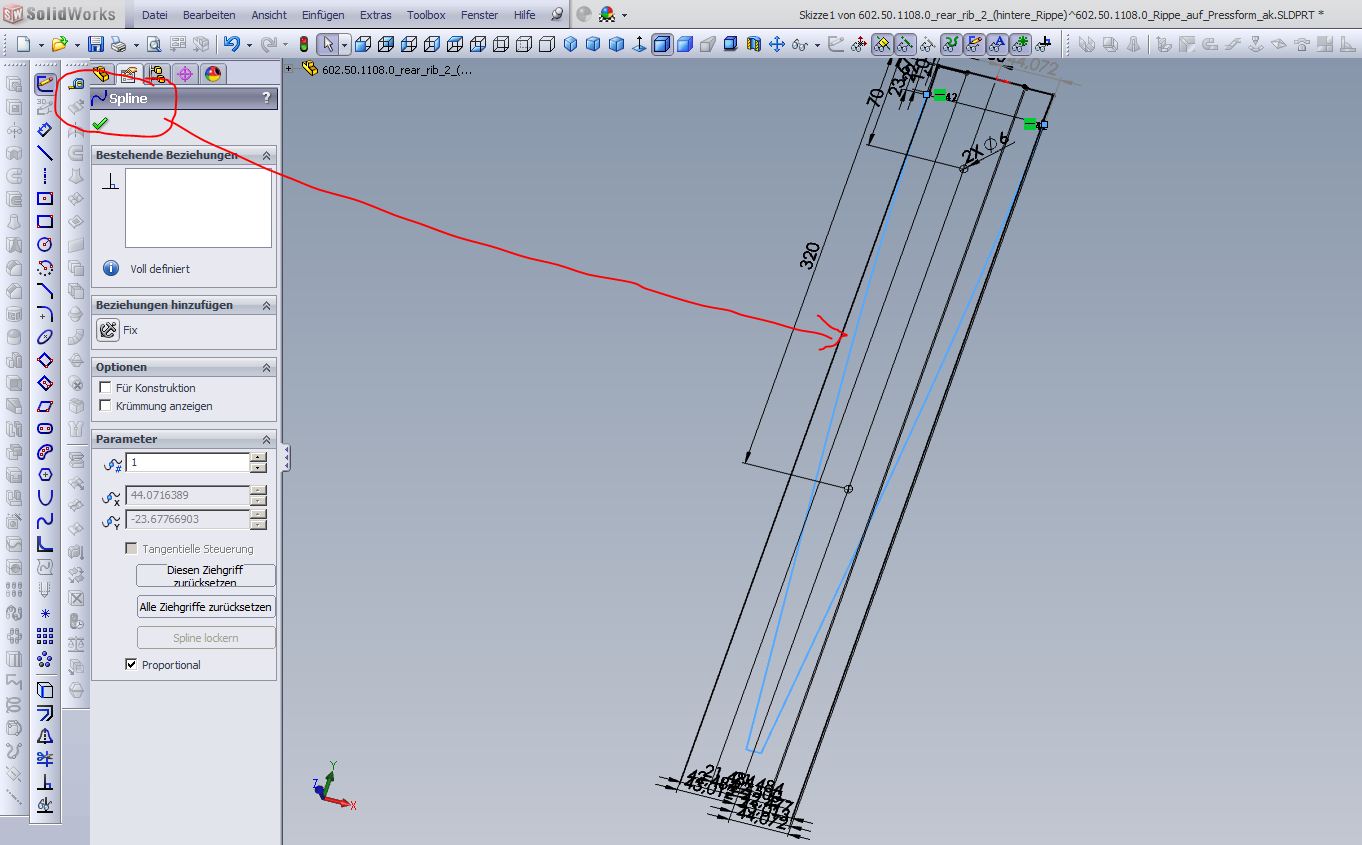

Hallo Stephan, Beim Kurvenmuster musst Du vermutlich die Richtung ändern, bei mir klappt das dann

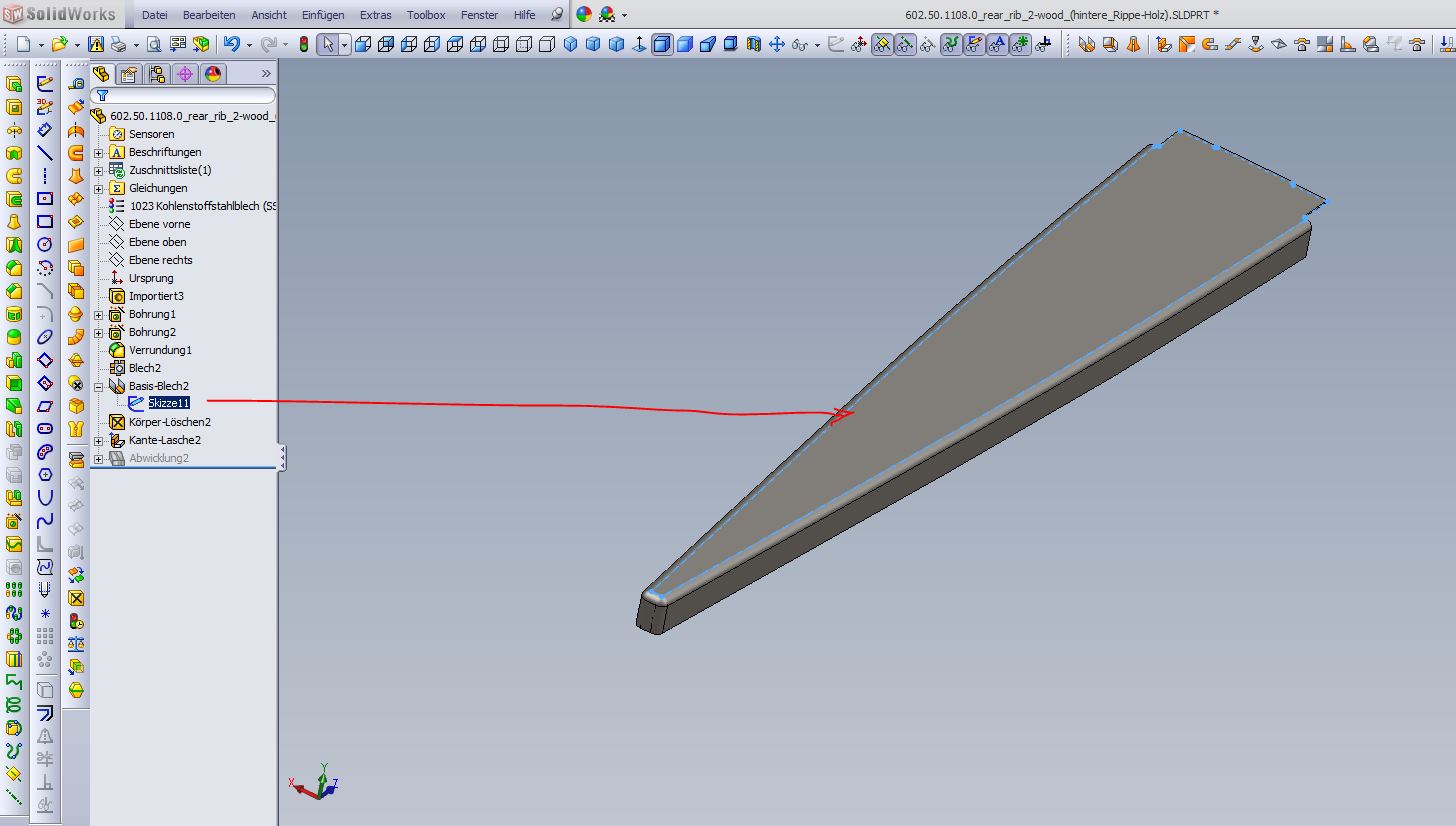

Zu Deiner Lasche , da geht mit Volumenkörper übernehmen nichts dazu brauchst Du direkt Blech und der Teil der Skizze der komplett eine Lasche geben soll muss ein Spline sein. (Oder mit Spline anpassen zu einem gemacht werden) Nebenbei ist auch auf die Lage der Lasche zu achten , die Biegung muss außerhalb liegen (siehe Bilder) Grüße Andreas
------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 08. Nov. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 19:45 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas. Auf das Richtungsändern habe ich geachtet, aber ohne erfolg. Mit einer anderen Rippe habe ich es heute wieder hinbekommen. Das gibt es doch nicht, oder?
Ich habe mir die Kontur von dem Holz genommen und daraus ein aufgetragenen Aufsatz erstellt. Ist das falsch? Kann ich denn direkt ein Blech mit der Kontur des Holzes erstellen?
Z.B. die „Lasche1“ soll bis zur ecke des Holzes gehen, dann darf und sollte sie enden. Grüße Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 20:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie

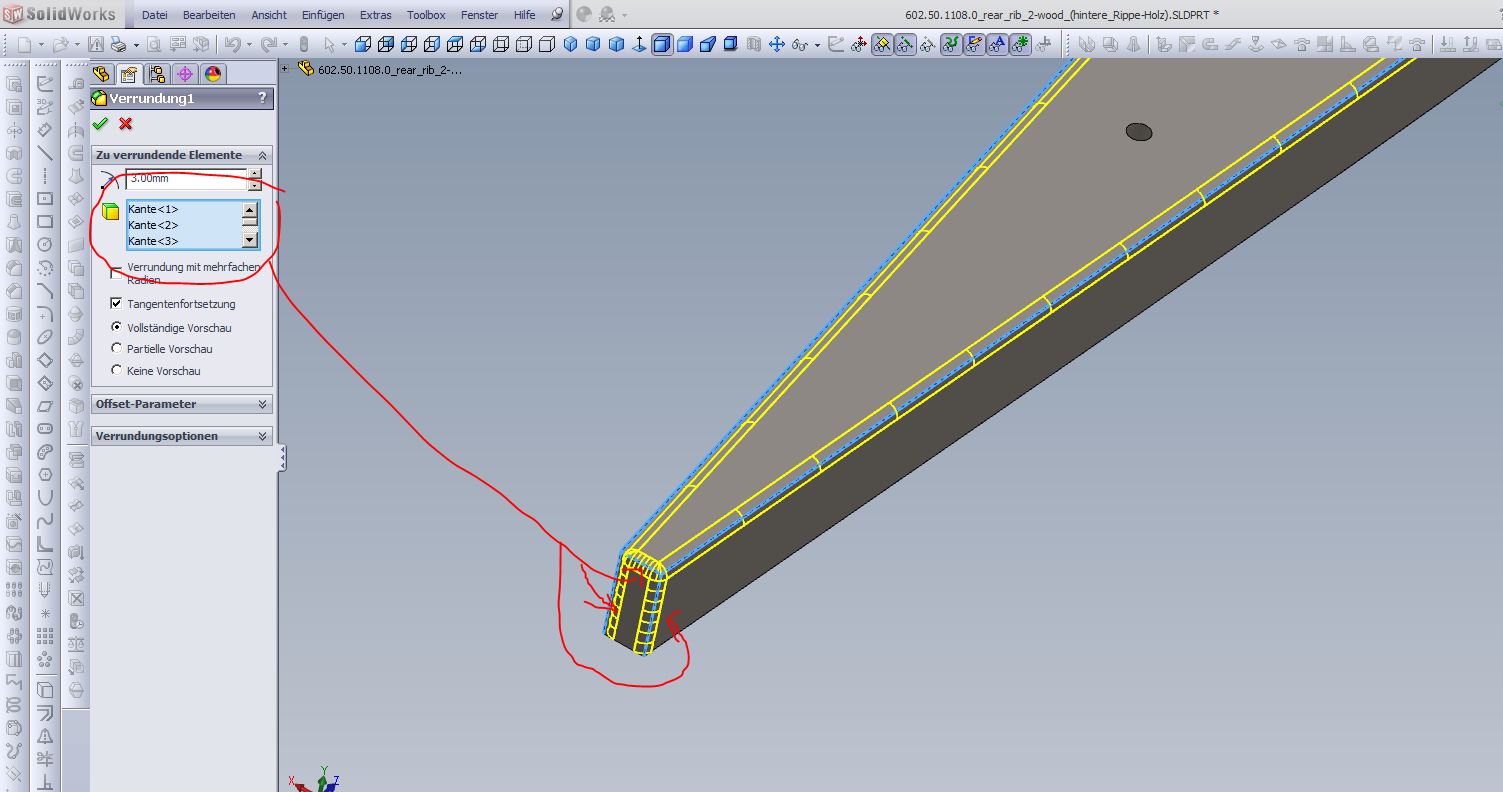

Hallo, das geht schon , anstatt linear austragen einfach auf Blech klicken Nur solltest Du vorher die Vorderkanten mit verrunden damit Platz für den Blechradius vorhanden ist. Dann auf die Oberseite des Holzbrett klicken _ Skizze_Elemente übernehmen_ Spline anpassen mit Option Geometrie löschen angehakt geschlossener Spline abgehakt_ Blech Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 20:19 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas. Ich musste unter „Richtung1“ bei „Fläche normal“ auch noch eine Fläche angeben. Das war das Hindernis, habe ich zwar noch nie angegeben, aber erst nach der Flächen Angabe war es möglich.
Mit dem Werkzeug „Spline anpassen“ wird mir aber nicht das gewünschte Ergebnis erzielt.
Vielen Dank für die Info, bezüglich „Lage der Lasche“.
Gruß Stefan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 20:22 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie
|
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 20:23 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas. Du bist leider am falschen Ende des Holzes dran, aber das müsste ja auch vorne in dem Verjüngungsbereich der „Lasche1“, „Lasche2“ und „Lasche3“ gehen. Da sind zwar keine Radien, aber Gehrungen. Funktioniert das nur mir Radien, oder aber auch mit Gehrungen?
Gruß Stefan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 20:35 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 20:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie
Hallo Stefan, an der Seite geht das nicht, da erzeugst Du eine sich selbst schneidende Geometrie ! Zur Spitzen Seite geht, nach hinten leider nicht. Grüße Andreas ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 08. Nov. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 20:51 <-- editieren / zitieren --> Unities abgeben:
|
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 20:55 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 21:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie
Hallo Stefan, gibts in 2010 schon geschweißte Ecke ? damit wäre zumindest Optisch was zu machen . Grüße Andreas
Werde aber noch was anderes testen ,mal sehen. ------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 21:12 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2011 22:01 <-- editieren / zitieren --> Unities abgeben:          Nur für Beanie
Hallo Stefan, kommt drauf an wies aufgebaut ist , die Abwicklung klappt. Da werden die Schweißnähte nicht dargestellt. Mein Test mit Teil halbieren und dann Körper spiegeln ging leider auch in die Hose Dafür hab ich gemerkt das Du den Holzblock auf der falschen Seite beplankt hast Morgen mehr ,
Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beanie Mitglied Konstrukteur

 Beiträge: 147 Registriert: 04.07.2008 CPU: Intel Xeon W-2245 RAM: 64GB Grafikkarte: NVIDIA RTX A4000 Treiber zur Grafikkarte: 31.0.15.3667 Betriebssystem: Windows 11 Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 08. Nov. 2011 22:13 <-- editieren / zitieren --> Unities abgeben:
|
