Thema: Volumenkörper aus mehreren Ebenen erzeugen (3601 mal gelesen)
|
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 30. Okt. 2011 21:17 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich arbeite noch nicht lange mit Solid Works und habe daher eine Frage. Ich habe einige Ebenen im gleichmäßigen Abstand zu einander erstellt und auf diesen sich ändernde Skizzen gezeichnet. Jetzt möchte ich einen Volumenkörper aus den Umrissen erzeugen. Leider habe ich keine Idee wie das gehen könnte und frage deshalb nach eurem Rat. Viele Grüße, invator Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Okt. 2011 21:54 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Hallo invator, und herzlich willkommen auf CAD.DE Das hört sich nach einer Ausformung mit mehreren Profilen an. Kannst Du das mal hochladen ? Dann kann man einfacher und genauer Antworten Wichtig wäre auch das Du die SWX Version angibst womit Du Dein Bauteil erstellen willst. Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Okt. 2011 22:20 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Hi invator, wenn Du das Feature bearbeitest, achte auf die zum Vorschein gekommene "Ziehpunkte"... In der Hilfe über "Leitlinien" nachzulesen ist auch nicht schlecht. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 31. Okt. 2011 07:33 <-- editieren / zitieren --> Unities abgeben:

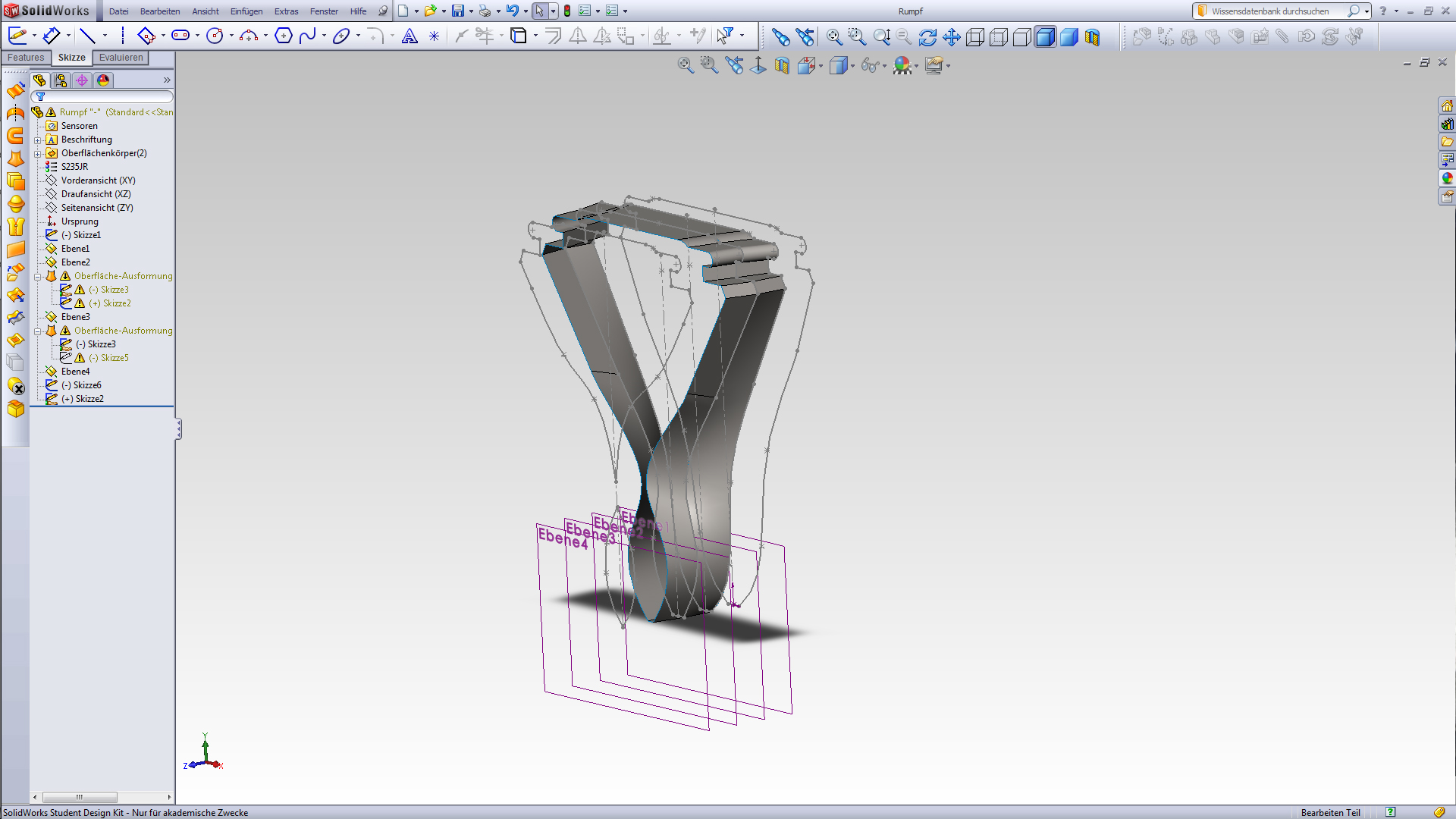

@ Krümmel: hab mal einen Screenshot angehängt. Es sind zwar z.Z. nur 3 Ebenen, werden aber noch deutlich mehr. Arbeite mit SW 2011 (oder gibt's hier noch feinere Versionsunterschiede wie A,B,...?) @ myca: Ich habe in SW Hilfe mal nach Leitlinien gesucht, die meisten Ergebnisse drehten sich dabei allerding um Bemaßung, ein paar noch um Rohre. Und was genau meinst du mit Ziehpunkten? Wenn ich ein Fläche austragen will, erscheint nur ein Pfeil in der Mitte der Fläche. Schon mal Danke für eure Mühen! /edit: Oh ich hab total übersehenm dass du neben dem Screenshot ja auch noch die Datei angehängt hast. Habe die grad mal geöffnet und ja, genau sowas wollte ich machen! Wunderbar! Hab mal kurz probiert an meinem Teil - klappt! Besten Dank! [Diese Nachricht wurde von invator am 31. Okt. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 31. Okt. 2011 15:19 <-- editieren / zitieren --> Unities abgeben:

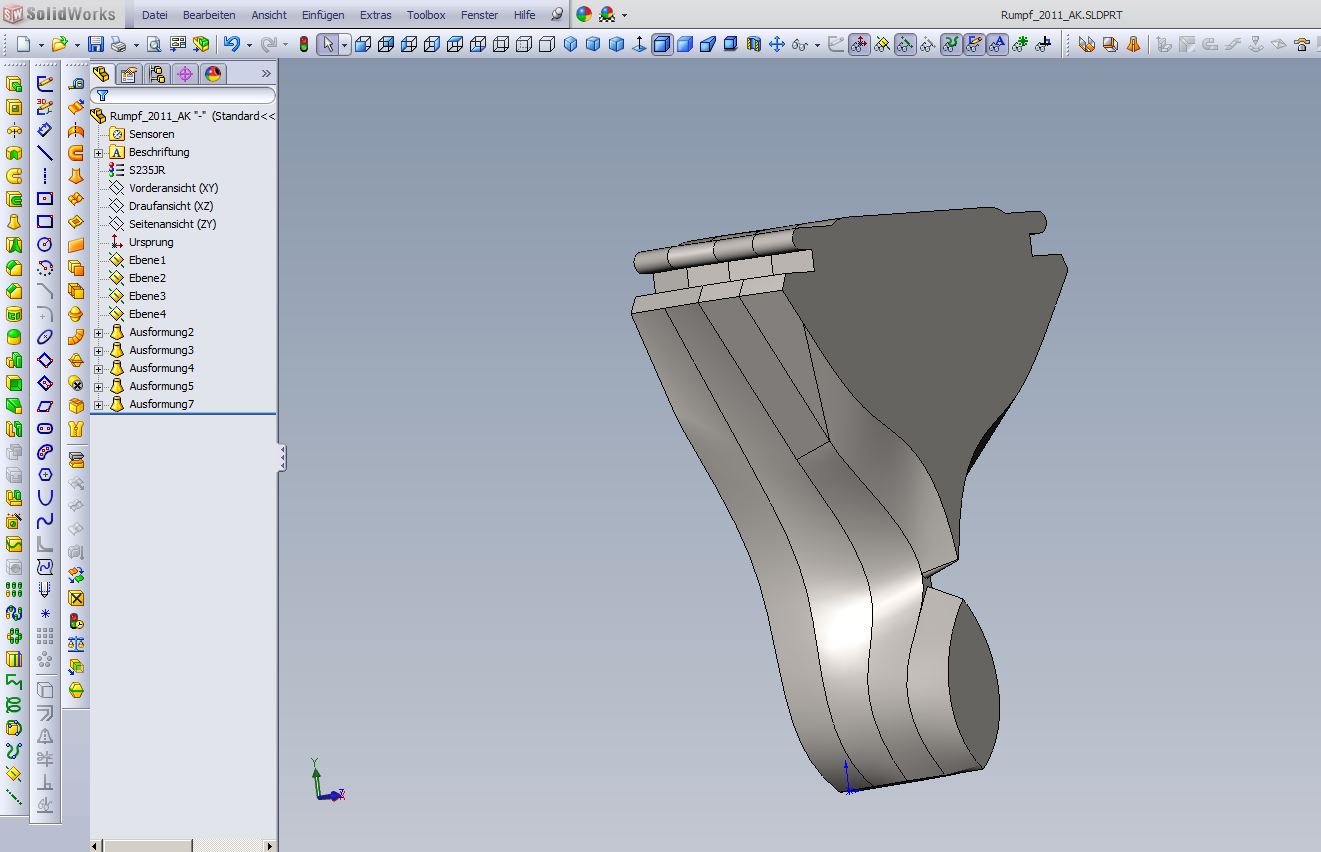

So hier mal die richtige Kontur. Klappt nur leider nicht ganz so, wie ich mir das vorstelle. Einmal hats geklappt, zwischen den anderen Ebenen leider nicht. Vorne vermute ich mal, da die Fläche zwei-geteilt wird, fuktioniert das nicht. Bei der hinteren weiß ich's leider auch nicht. Das ist wahrscheinlich auch das einzige Feature was sowas kann oder? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Okt. 2011 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für invator
|
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 31. Okt. 2011 16:26 <-- editieren / zitieren --> Unities abgeben:
|
dopplerm Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 3592 Registriert: 11.02.2005 Win 10 SWX 2019 SP 5.0
|
erstellt am: 31. Okt. 2011 16:29 <-- editieren / zitieren --> Unities abgeben: Nur für invator
die zwei Teilung macht Probleme, du musst einmal das eine Volumen erzeugen, dann das Andere LG Martin ------------------ Bin jetzt auch unter Skype erreichbar , einfach nach Martin Doppler in Wien suchen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Okt. 2011 19:32 <-- editieren / zitieren --> Unities abgeben: Nur für invator
|
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 31. Okt. 2011 20:43 <-- editieren / zitieren --> Unities abgeben:

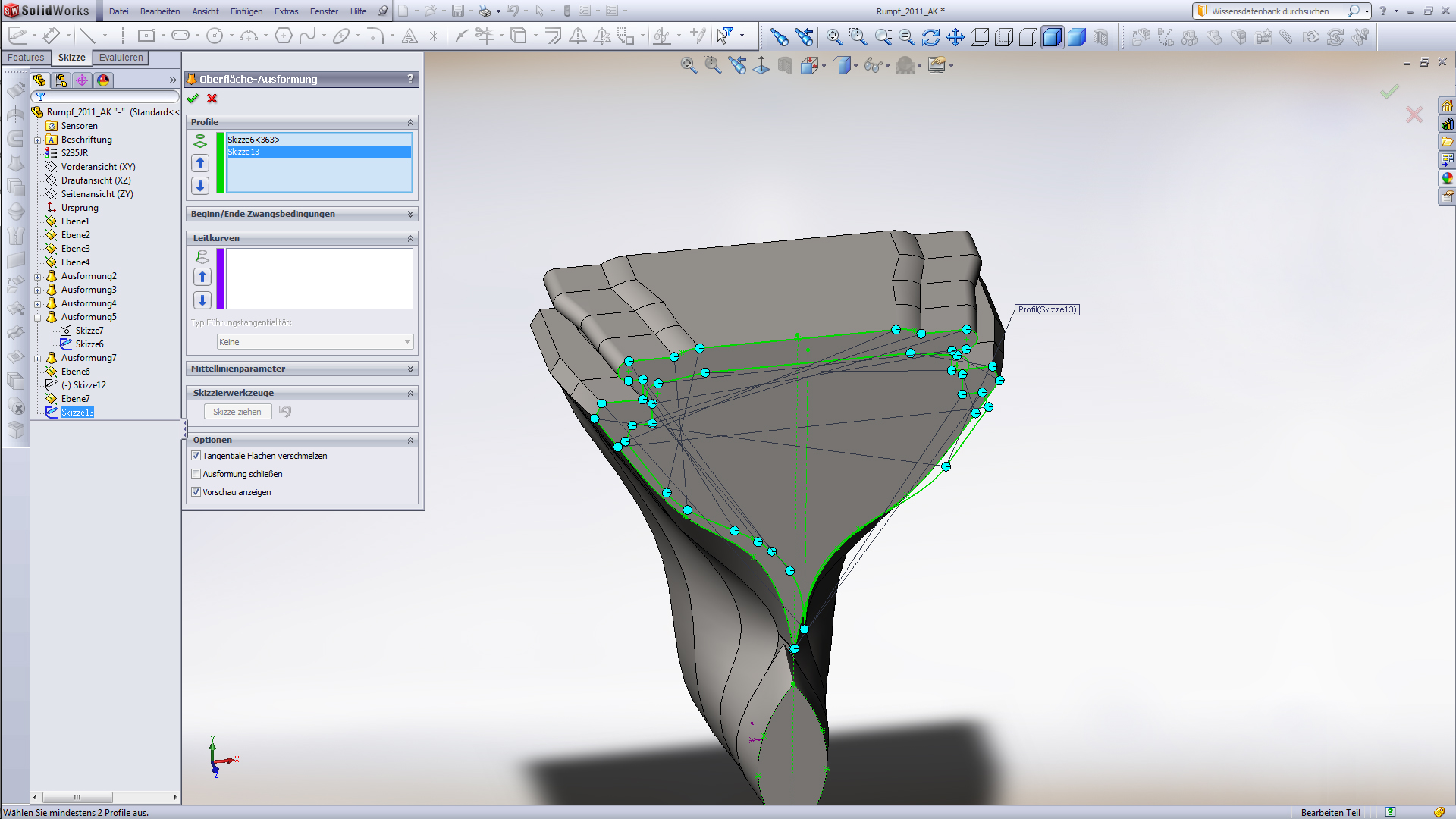

Hey Andreas, ja genau so stell ich mir das vor! Habe mir deine Ausformungen näher angesehen und festgestellt, dass du einige hellblaue Punkte an Eckpunkten gesetzt hast. Wenn ich eine weitere Ausformun versuche, habe ich nur einen pro Fläche. Und die Verbindungslinie läuft quer durch den Raum. Müssen davon an markanten Punkten noch welche dazu? Wenn ja, wie erstelle ich neue? Vielen Dank für deine Arbeit, langsam aber sicher nähere ich mich meinem Ziel Und ich bekomme jedes mal die Fehlermeldung, dass ich eine sich selbst schneidende Geometire erschaffen würde. Was folglich nicht funktioniert. [Diese Nachricht wurde von invator am 31. Okt. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 31. Okt. 2011 20:59 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Hi, Zitat: nur einen pro Fläche. Und die Verbindungslinie läuft quer durch den Raum.
Dir geht es so wie mir - ich vergesse alles nach einer Weile... Zitat: wenn Du das Feature bearbeitest, achte auf die zum Vorschein gekommene "Ziehpunkte"...
zieh mal an den Punkten... (möglich in eine Ebene bringen sonst Salat). Zitat: Müssen davon an markanten Punkten noch welche dazu? Wenn ja, wie erstelle ich neue?
müssen nicht aber können - einfach die Kontur der Skizze teilen (entsprechend nach Bedarf) G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Okt. 2011 21:26 <-- editieren / zitieren --> Unities abgeben: Nur für invator

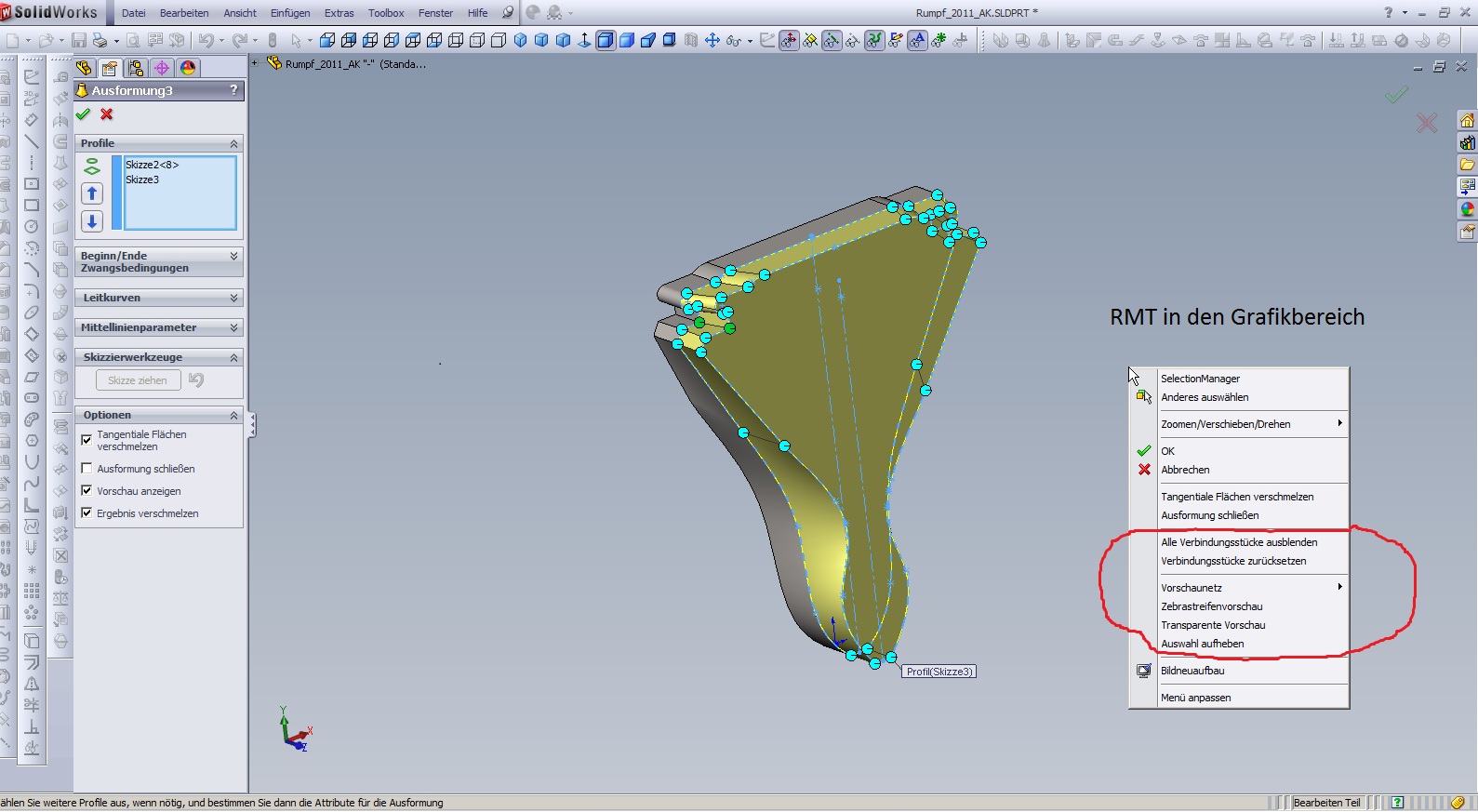

Hallo , die Verbindungsstücke kannst Du zurecht zupfen Klick mal mit der Rechten Maustaste in den Grafikbereich und im aufschwingenden Kontextmenü auf alle Verbindungsstücke anzeigen. Jetzt kannst Du mal ein wenig mit den angebotenen Möglichkeiten spielen Aber Vorsicht beim zupfen da hat man sich schnell verzupft Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 31. Okt. 2011 21:57 <-- editieren / zitieren --> Unities abgeben:
Das ist ja das totale durcheinander ... wenn das bei jeder neuen Ebene so ist, bin ich ja nächstes Jahr noch nicht fertig ;-) Die Punkte lassen sich auch nur ganz komisch bewegen. Manche immer nur ein Stückchen, andere nur auf ihrer Geraden, nicht um Kurven / Knicke. Und entfernen kann ich sie garnicht. Mein Rechner geht auch ganz schön in die Knie dabei, ich versuchs mal an einem Hochschulrechner, die sollten mehr Power haben. [Diese Nachricht wurde von invator am 31. Okt. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Okt. 2011 22:07 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Hallo , ist schon klar deshalb sind die ja normalerweise auch ausgeblendet. Du brauchst eigentlich nur das Verbindungsstück mit dem grünen Punkt in eine sinnvolle Position zu bringen d.h. die Linie zwischen den grünen Punkten ist sowas wie Dein Richtungsvektor der Ausformung. Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 01. Nov. 2011 18:44 <-- editieren / zitieren --> Unities abgeben:
Okay, das klappt jetzt soweit wie ich mir das vorstelle. Noch kurz 2 andere Fragen, muss ja nicht unbeding ein extra Thread dafür werden: 1) Das Austragen als Volumenkörper habe ich noch nicht hinbekommen, sind halt immer nur "Wände". Ein gefüllter Körper wie bei deinen Beispielen, ist natürlich passender. 2) Kann ich ein PDF, JPEG oder sonst eine Bilddatei als Vorlage in SW laden, um dann darauf zu zeichnen? Wenn ja, wie? Viele Grüße! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 01. Nov. 2011 19:34 <-- editieren / zitieren --> Unities abgeben: Nur für invator

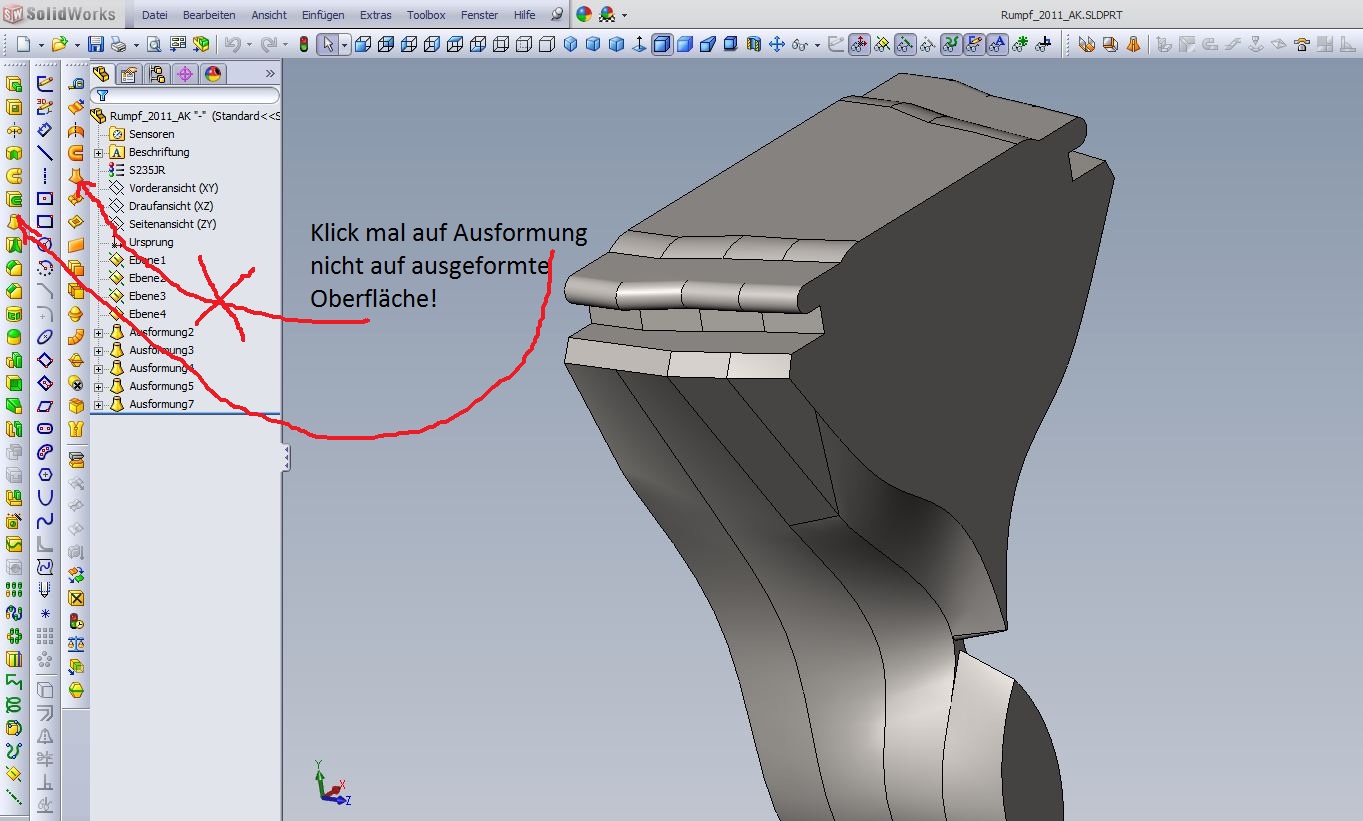

Hallo invator, nimm bei der Featureauswahl Ausformung und nicht ausgeformte Oberfläche zu 2. Keine Ahnung hab ich noch nie gebraucht und gemacht Grüße Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Beck Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 2572 Registriert: 02.10.2006 Firma: SW 2023-4.0 + PDM Prof. Windows 10 Pro 64bit, i9-11900 32 GbRAM, Quadro P2200 Home: SW 2022-5.0 Passungstabelle von Heinz Windows 11 Pro 64bit, i7-12700K, 32 GbRAM, GeForce GTX 1050Ti Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 01. Nov. 2011 20:03 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Zitat: Original erstellt von invator:
2) Kann ich ein PDF, JPEG oder sonst eine Bilddatei als Vorlage in SW laden, um dann darauf zu zeichnen? Wenn ja, wie?
Hallo, erzeuge eine neue Skizze und füge dein Bild über Extras - Skizzieren - Skizzenbild in deine Skizze ein. Dabei kannst du dann noch skalieren etc., nettes Feature. Grüße, Andi ------------------ Hast du kein Problem? Such dir eins. ( Und löse es ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
marques_CH Mitglied Prozessdesign/PLM
Beiträge: 698 Registriert: 21.11.2005 Solidworks 2012 SP3 Flow Sim Workstation: 6x 4.7 Ghz Quadro 4000 Revodrive 3 X2 SSD
|
erstellt am: 01. Nov. 2011 20:03 <-- editieren / zitieren --> Unities abgeben: Nur für invator
Hallo Hab grade kein SWX zur Hand, aber mach ne Skizze auf einer Ebene. Dann Extras> Skizzieren> Skizzenbild Den daran eine Linie in der Skizze zu ziehen um den Massstab zu setzen falls das Bild skalieren musst gruss Marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invator Mitglied Student
Beiträge: 32 Registriert: 26.10.2011 2x Xeon X5260 16GB RAM Quadro FX 3700 Win7 prof. 64bit SWX 2012 SDK
|
erstellt am: 01. Nov. 2011 20:25 <-- editieren / zitieren --> Unities abgeben:
Danke Andi und marques, genau das habe ich gesucht! Und danke Krümmel, habe natürlich immer den anderen Button genommen Schönen Abend noch! [Diese Nachricht wurde von invator am 01. Nov. 2011 editiert.]
