Guten Morgen.

Ich habe hier im Forum mal nach einem ähnlichen Problem gesucht, aber irgendwie keine passende Lösung gefunden.
Daher wende ich mich, direkt mit einem neuen Beitrag, mit meinem Problem an Euch. Ich hoffe es ist soweit in Ordnung.

Folgendes Problem stellt sich mir:
Ich möchte über die im Anhang befindliche Holzpressform ein Blech pressen lassen. Wie erstelle ich solch ein Blech, damit dies, wie angegossen, auf der Holzpressform sitzt? Dieses Blech sollte 20 mm über die gerundeten Kanten gebogen werden.

Könntet Ihr mir bitte mit einer Schritt für Schritt Anleitung helfen, da ich mich noch nicht so gut mit dem Blechmodul von „SolidWorks 2010“ auskenne.

Vielen vielen Dank für Eure Hilfe.
Beanie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ein Bild wäre auch hilfreich (für diejenigen, die das Teil nicht öffnen können...).

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

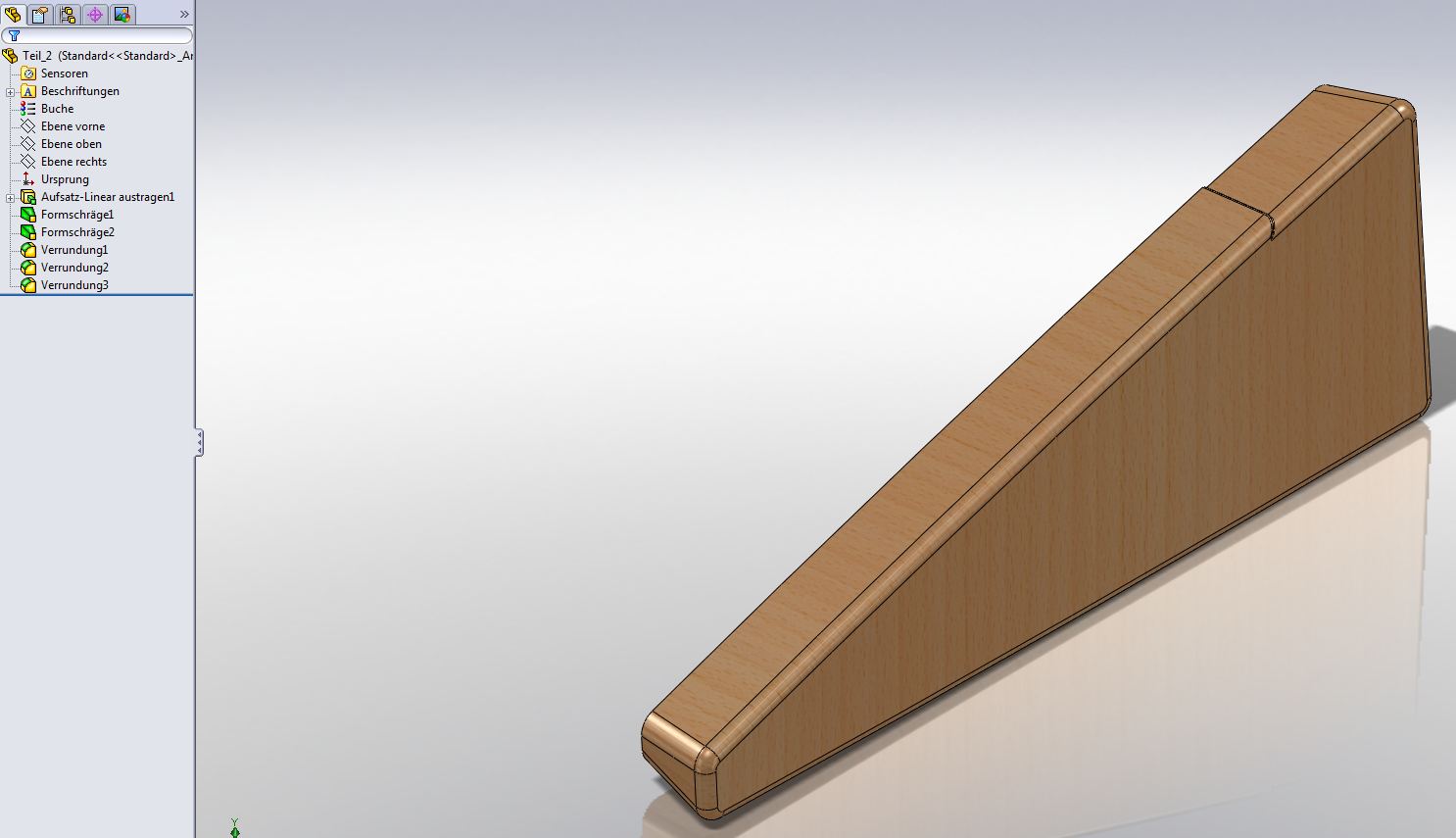

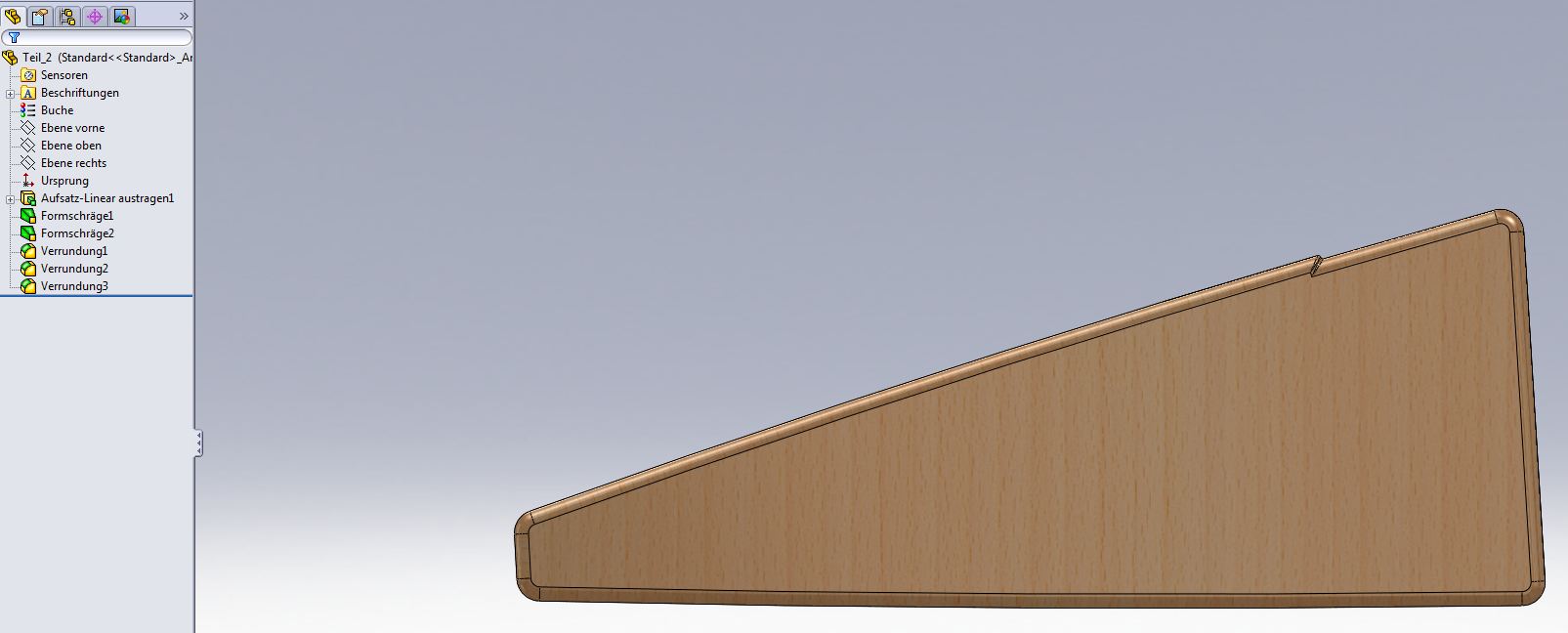

Teil_2_A.JPG Teil_2_B.JPG

Entschuldigt.
Das mit den Bildern ist mir nicht eingefallen, dass es den Forum-Nutzern noch helfen kann.
Da ich ja die Originaldatei als RAR-Datei angehangen hatte.
Habe es jetzt nachgeholt und werde es auch in Zukunft berücksichtigen.
Grüße
Beanie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

sorry , aber wenns abwickelbar sein soll  leider no go!

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andi und hallo Beanie,

Andi hat leider Recht. Solche Konturen kan man schon irgendwie aufs Blech bringen aber nicht mit einfachem Pressen.

Vor allem nicht die Kontur - Kontuinität - Unterbrechung

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,
Hallo Thomas.

Das ist ja die Problematik, es sollte wirklich abgewickelt werden. Dabei müsste ich natürlich das Blech einige Male im Bereich des Umbiegens schlitzen, das es überhaupt in real machbar ist. So ähnlich wie in meinem anderen Problemfall, was ich heute eingestellt habe.
Grüße
Beanie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BEANIEBLECH.zip

Hallo,

so in etwa... Für die Lücke steht leider kein Material da.
Hinweis: Laschenskizzen kann (muß) man nachträglich bearbeiten. Den rest findest Du schon heraus.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas.

Vielen Dank für Deinen Lösungsvorschlag.

Aber das Holz was ich skizziert habe, ist mit SplineŽs gezeichnet.
Es ist minimal, aber die Obere (mit Versatz) und untere Kante sind nicht gerade.
Ich gehe davon aus, das SolidWorks mit Spines (unsymmetrisch) als biege-kannte nicht klarkommt, oder?

Grüße
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

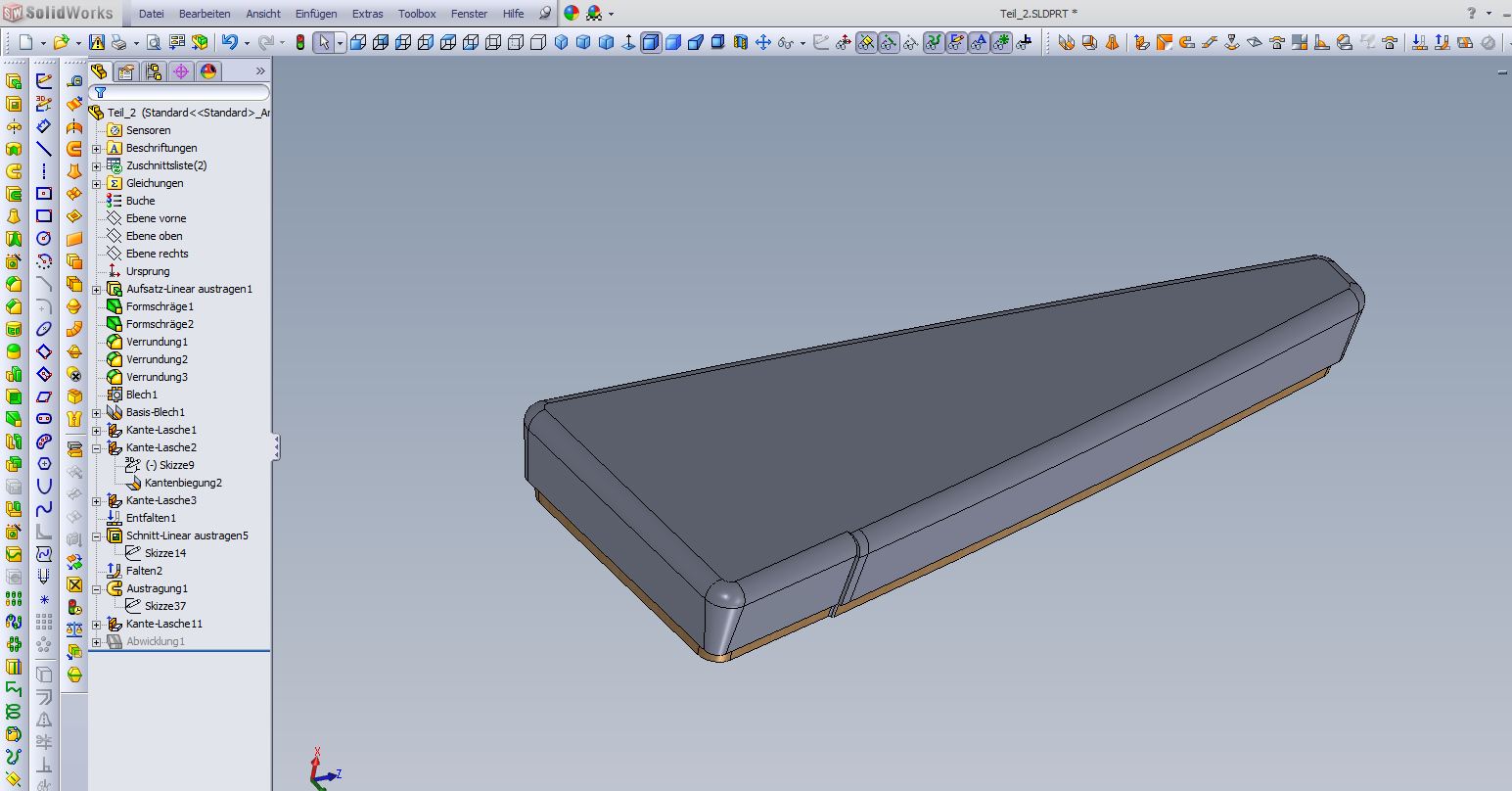

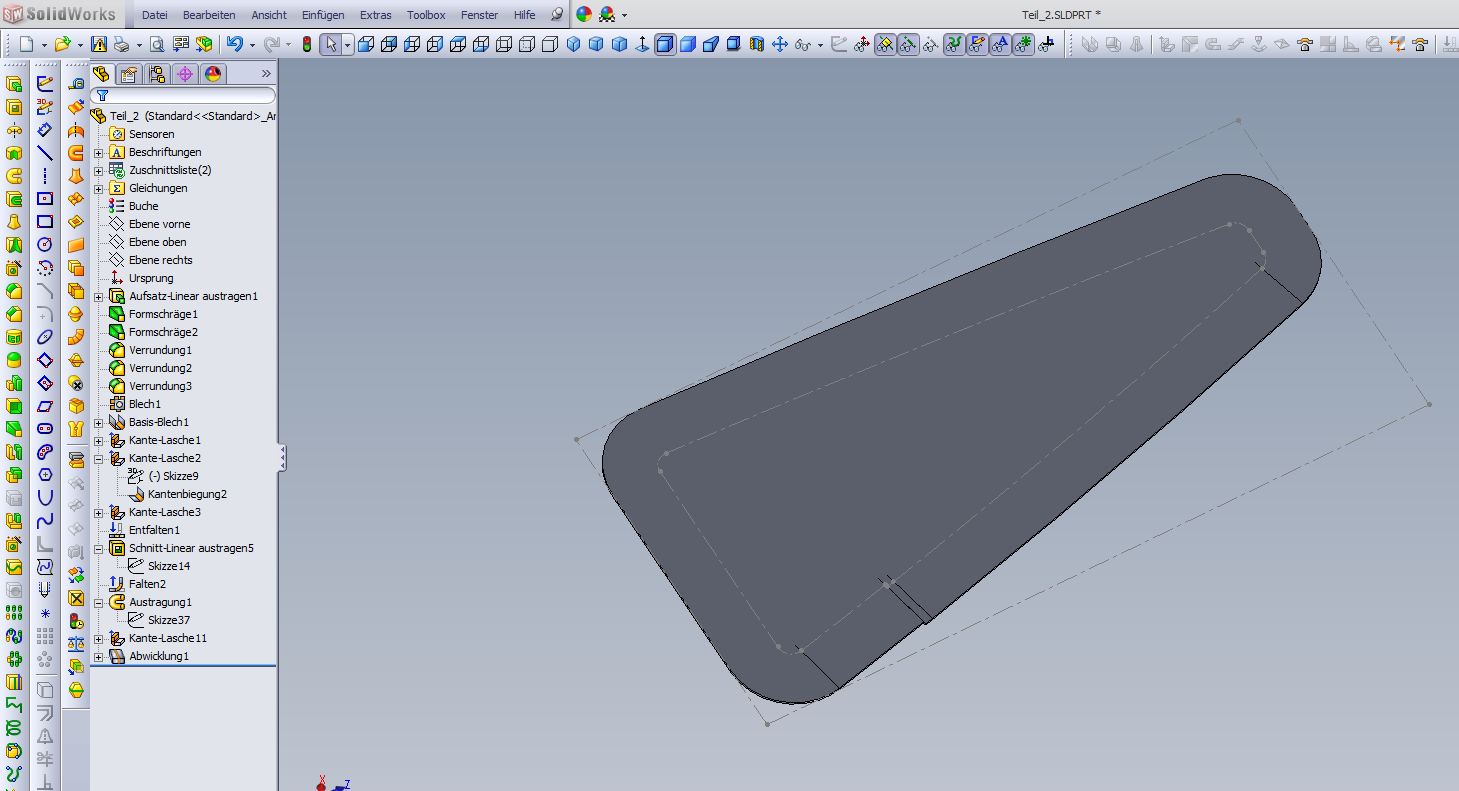

F2_022961_1.JPG F2_022961_2.JPG

Hallo Thomas,

mit 2011 geht etwas mehr !

Leider fern ab jeglicher Realität

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas.

In der Realität muss man das Blech natürlich noch schlitzen, damit es keine wellen an den gekanteten Seiten bildet, aber das ist ja auch so ein Problem was ich nicht so hinbekomme. Da ist die Symmetrie der SplineŽs zu berücksichtigen, die aber für die Blechteile (Luftfahrt) nicht gewährt werden kann. Es ist wirklich von Nöten, eine unsymmetrische Form der Bleche beizubehalten.

Das heißt im Klartext, das es mit Solidworks 2011 möglich wäre solche Teile mit unsymmetrischen SplineŽs zu erstellen?

Grüße
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Beanie,

ich sag mal Jein

kommt auf die Kontur an !

Deinen Absatz in der Holzform konnte ich nur "sagen wir mal kaschieren" und nicht abdecken.

Grüße Andreas

Edit: und ob bei sowas die Abwicklung stimmt ist zumindest fraglich!

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 15. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas.

OK, mit einem Jein könnte man vielleicht auch noch zurecht kommen, wenn es mit SplinŽs im großen und ganzen möglich wäre. Es ist vielleicht jetzt, für Euch Profis, abzuschätzen wo meine Problematik liegt.
Bei solch einem Versatz könnte man ja ein Freischnitt machen, damit man einem Abwicklungsproblem entgegenwirken kann.

Grüße
Beanie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


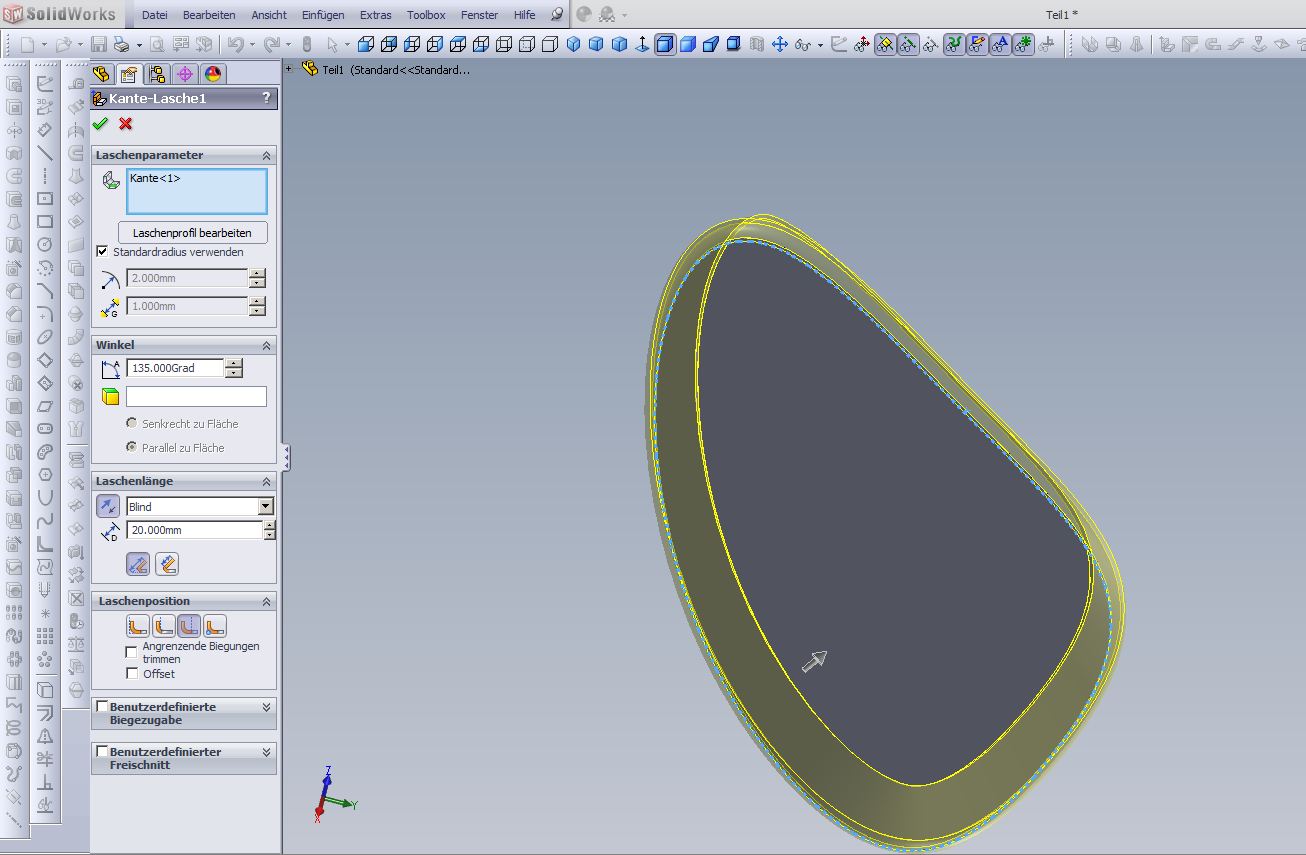

Hallo Beanie,

generell kann man schon sagen

mit Spline und Kante Lasche geht einiges

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Andreas  ,

na, na, na... Schon wieder "verdrücktes" Blech, das als Abwicklung nicht stimmt!

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

....ja, er hats eben mehr mit spänen

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Morgen zusammen,

selbst wenn ihr das Blech um die Holzform biegen koenntet, ... mal eine bescheidene Frage, wie soll es wieder von der Form runter?
Wenn ich die Bilder sehe (die ZIP Files kann ich leider Adminbedingt nicht oeffnen) gibt es da einen umlaufenden Hinterschnitt - oder sehe ich das falsch? In diesem Fall ziehe ich meinen Kommetar zurueck (euer Ehren    ).
Gruss Olli

------------------
... kommt kein Schiff!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn es über einen Holzklotz gebogen wird kann man es im Anschluß ausbrennen
