Hallo,

ich habe folgendes Problem:

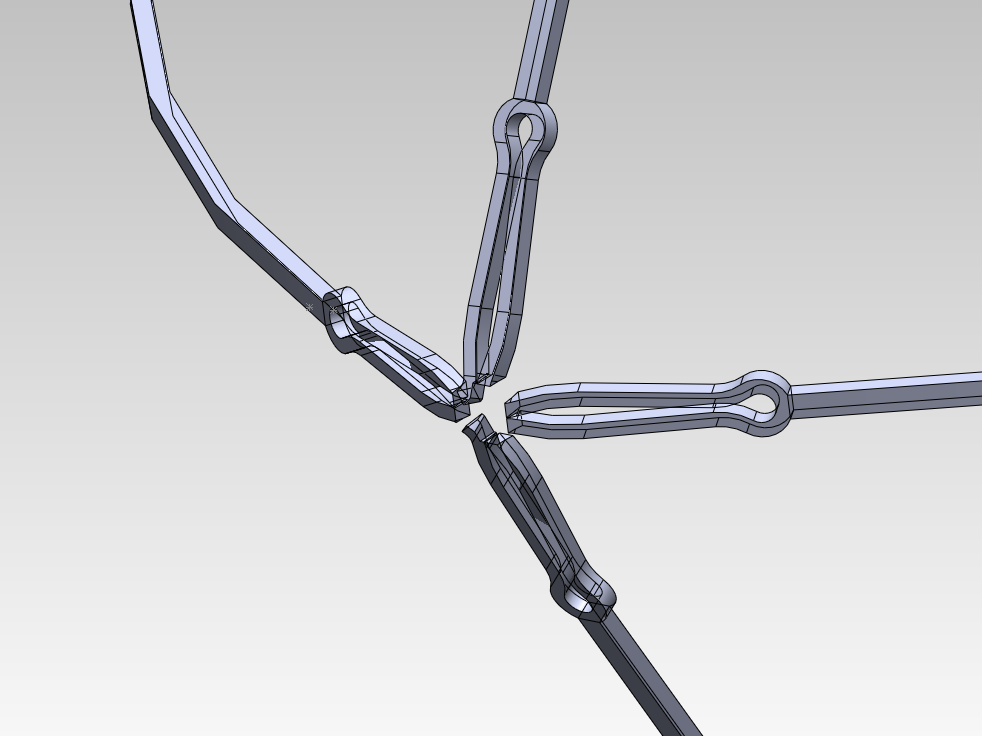

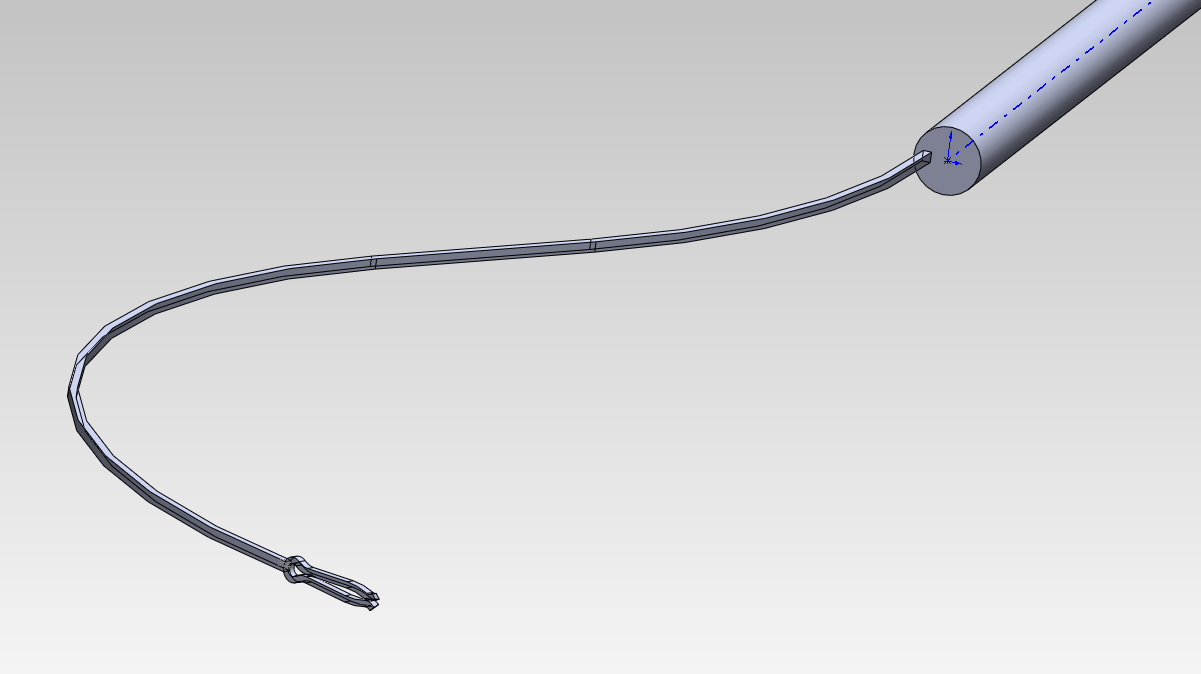

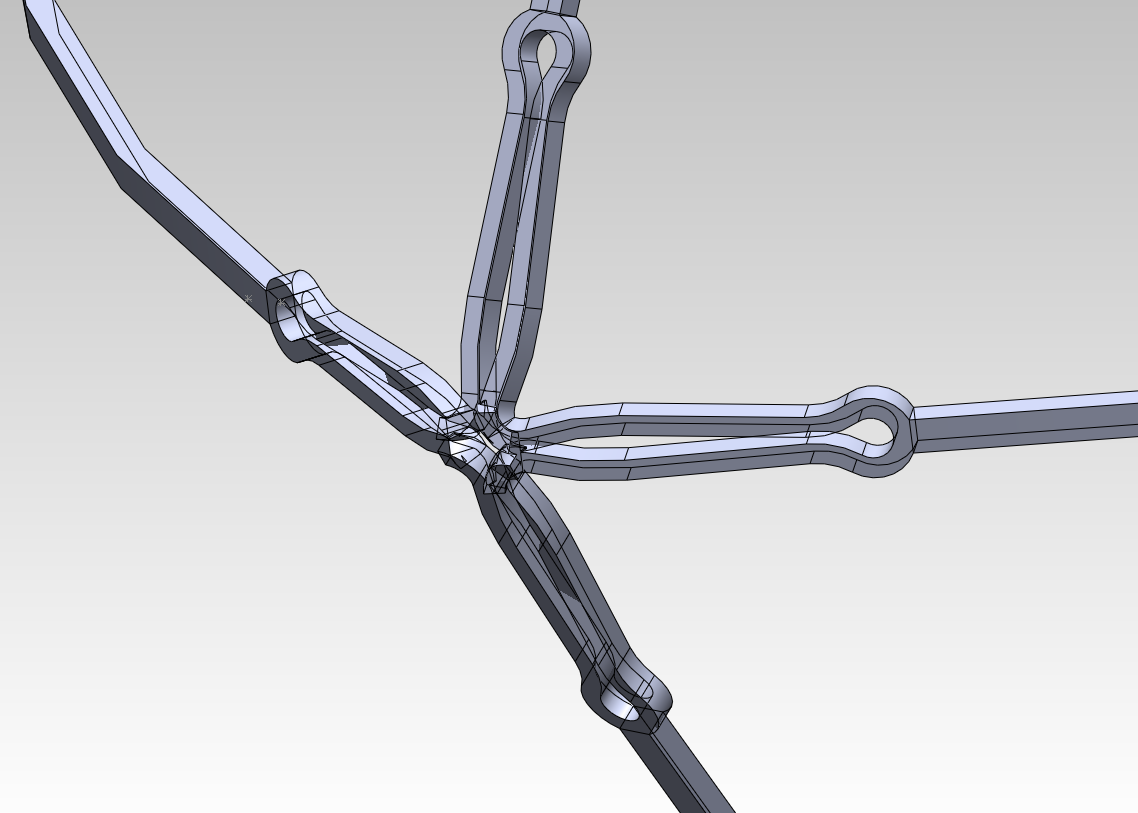

Ich möchte von dem einen Draht (Bild1) ein Kreismuster (4 Exemplare) erstellen, und zwar so, dass die Enden miteinander sauber verschmelzen. Wenn ich das Muster nun erstelle sieht es ziemlich wild aus, entweder weil das Ausschnitt-Feature nicht mitgemustert wird (Bild2) oder der gemusterte Ausschnitt das Teil versaut (Bild3).

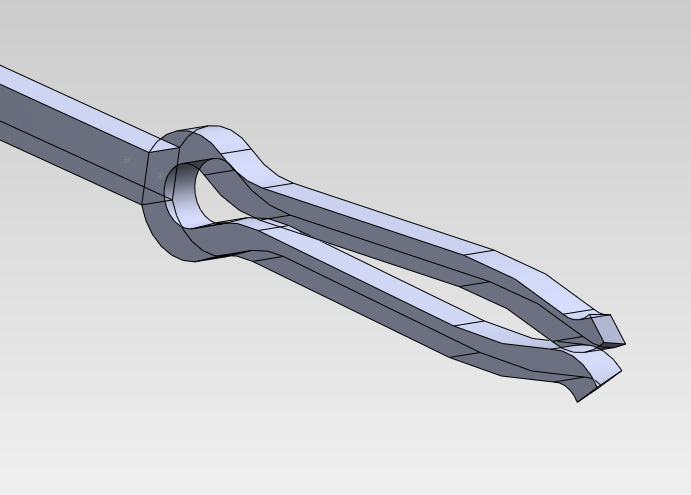

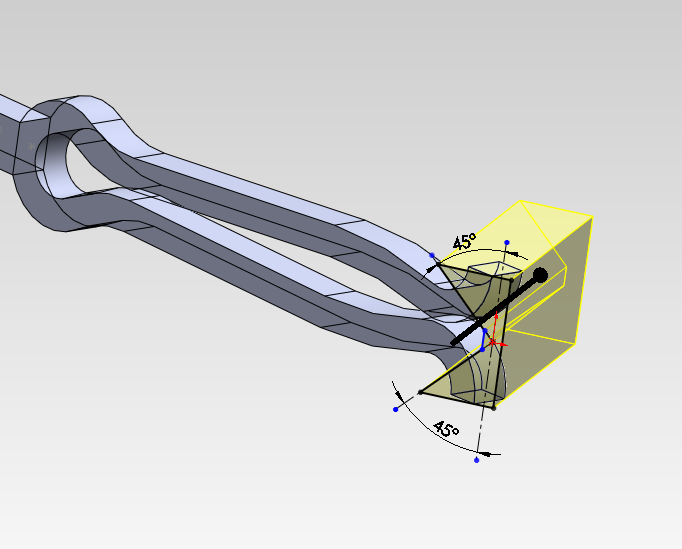

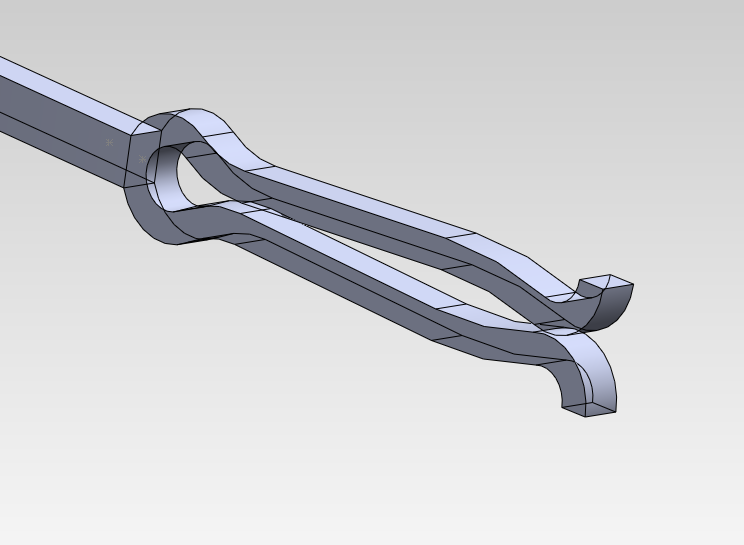

Dazu muss ich sagen, dass ich das Ende per Ausschnitt angepasst habe (Bild4, Bild5 und Bild6).

Eigentlich wärs am Besten, wenn man beim Mustern das so einstellen könnte, dass das ebenfalls gemusterte Ausschnitt-Feature nur das jeweilige Muster schneidet und nicht den ganzen Körper (weils sonst so aussieht wie Bild3). Geht das irgendwie? Oder welche Alternativen gibt es?

Danke und viele Grüße

Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alex3
Mitglied



Sehen Sie sich das Profil von Alex3 an!   Senden Sie eine Private Message an Alex3  Schreiben Sie einen Gästebucheintrag für Alex3

Beiträge: 20
Registriert: 18.08.2011

Solidworks Premium 2011

erstellt am: 14. Sep. 2011 12:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hier noch die Bilder 4, 5 und 6.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 14. Sep. 2011 13:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Alex3 10 Unities + Antwort hilfreich

Hallo Alex,

ich würde wahrscheinlich mit einer Gleichung arbeiten. Den Schnitt kannst Du auch per Gleichung unterdrücken, falls erforderlich. Den "sauberen" Schnitt kannst Du bestimmt durch eine Skizze erzeugen deren Skizzierebene (läßt sich auch darstellen  ) senkrecht auf der Musterachse steht.

HTH & bis demnäx
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FReger
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von FReger an!   Senden Sie eine Private Message an FReger  Schreiben Sie einen Gästebucheintrag für FReger

Beiträge: 170
Registriert: 11.07.2009

SE_V14, SWX 2008,SWX 2010, INV 2011, INV 2012, noch : nvIdia8600GT 512 MB, Windoof Vista 32bit, Acer 7720G, 2 x 2 GB RAM

erstellt am: 14. Sep. 2011 13:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Alex3 10 Unities + Antwort hilfreich

Hallo Alex,
hier mal einen Schuss ins Blaue, da ich momentan auf Inventor unterwegs bin. Soweit ich mich erinnere, ist bei SWXSolidWorks die Möglichkeit gegeben, Körper miteienander zu verschmelzen, bzw. überlappende Bereiche zu eliminieren.
Diese Befehle sind in der Registerkarte "Symbolleisten anpassen" bei Features? zu finden. Schau doch dort mal rein. Ne andere Möglichkeit wäre, in der BG das überflüssige Material wegzuschneiden; ich weiss, ist geschummelt.
Vielleicht hilfts ja

------------------
Ich wollte dumm bleiben; leider liess es mein Verstand nicht zu.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alex3
Mitglied



Sehen Sie sich das Profil von Alex3 an!   Senden Sie eine Private Message an Alex3  Schreiben Sie einen Gästebucheintrag für Alex3

Beiträge: 20
Registriert: 18.08.2011

Solidworks Premium 2011

erstellt am: 15. Sep. 2011 07:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke euch beiden für die Antworten

@ Ralf: Wegen der Skizze: Also die Skizzierebene des Schnittes auf Bild5 ist senkrecht auf die Musterachse. Aber wenn ich dann den Schnitt mitmustere, dann schneidet er kreuz und quer durch das Teil (Bild3). Wie ist das mit der Gleichung gemeint?

@ FReger: Die Teile verschmelzen miteinander, nur: Entweder stehen die Muster an mehreren Stellen über (Bild2) oder der gemusterte Schnitt macht Probleme (Bild3). Bei ersterem wäre das Wegschneiden der überstehenden Teile durchaus eine Möglichkeit, ist aber leider ein wenig fitzelig. Deshalb hätte es mich interessiert, ob es vielleicht eine andere Lösung gibt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bernfried Epting
Mitglied
Konstruktion


Sehen Sie sich das Profil von Bernfried Epting an!   Senden Sie eine Private Message an Bernfried Epting  Schreiben Sie einen Gästebucheintrag für Bernfried Epting

Beiträge: 386
Registriert: 06.11.2000

erstellt am: 15. Sep. 2011 09:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Alex3 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Alex3:

Oder welche Alternativen gibt es?

Hallo

Ich würde in diesem Fall den Körper mustern und nicht die Features.


------------------
Gruß
Bernfried
CSWP


http://www.leipold.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alex3
Mitglied



Sehen Sie sich das Profil von Alex3 an!   Senden Sie eine Private Message an Alex3  Schreiben Sie einen Gästebucheintrag für Alex3

Beiträge: 20
Registriert: 18.08.2011

Solidworks Premium 2011

erstellt am: 15. Sep. 2011 09:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@ Bernfried: Klasse! Genau nach sowas hab ich gesucht. Habs nur nicht gefunden, da ich immer das Kreismuster-Feature bearbeiten wollte und da stehen dann nur Features oder Flächen zur Auswahl. Beim Löschen und neuem Mustern kann man dann wieder die Körper anwählen. Naja, auf jeden Fall siehts jetzt so aus wie ich es wollte. Also vielen Dank!!
