Thema: geführten Trichter erstellen (4487 mal gelesen)
|
Alex3
Mitglied
   Beiträge: 20
Registriert: 18.08.2011 Solidworks Premium 2011
|
erstellt am: 09. Sep. 2011 12:17  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich steh wiedereinmal vor einem kleinen Problem. Und zwar möchte ich so eine Art Trichter erstellen. Ich wollte eigentlich eine kleine Ellipse als Startskizze und eine große Ellipse als Endskizze wählen und dann eine Bahn dazu auswählen, damit die Trichterform zustandekommt. Leider ist das Ergebnis nicht das gewünschte. Anbei eine Skizze der Seitenansicht, so wie es zum Schluss aussehen sollte. Wenn es Kreise anstatt Ellipsen wären, dann könnte ich einfach eine Rotationsausprägung machen, aber so geht das nicht, oder kann man da eine Bahn angeben, wie sich das ausprägen soll? Bitte um Hilfe! Gruß
Alex Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 09. Sep. 2011 12:26 <-- editieren / zitieren --> Unities abgeben: Nur für Alex3

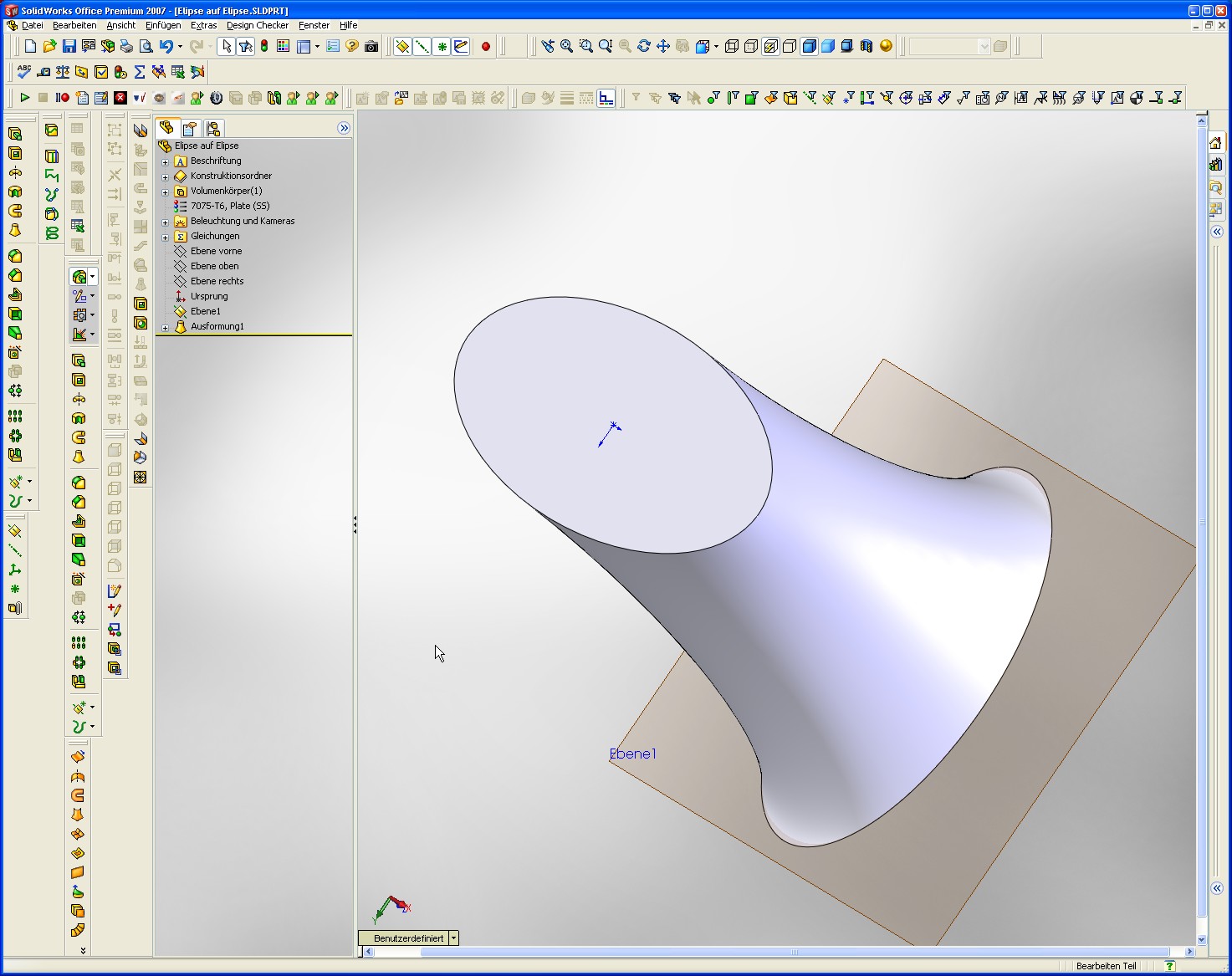

Hallo Alex, versuch es mal mit dem Feature ausgeformte Basis. Du gibst die beiden
Ellipsen als Profile an und kannst dann deine Bahn-Skizze als Leitlinie verwenden. EDIT: Datei in SWX 2011 angehängt
------------------
==========
Gruß
Andreas
========== [Diese Nachricht wurde von ad_man am 09. Sep. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D.Loistl
Mitglied
Konstrukteur
Beiträge: 507
Registriert: 17.04.2001 Core i7-9700 3,6GHz; 64GB Ram; NVIDIA Quadro P4000; Win10 ; ME10 17,00B; SWX 2017 SP5.0
|
erstellt am: 09. Sep. 2011 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für Alex3
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 09. Sep. 2011 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für Alex3
|
| |
Alex3
Mitglied
Beiträge: 20
Registriert: 18.08.2011 Solidworks Premium 2011
|
erstellt am: 09. Sep. 2011 13:00 <-- editieren / zitieren --> Unities abgeben:
Mit dem Feature hab ich es schon ausprobiert. Aber wenn ich die Leitkurve angebe, dann verzieht sich die Ausformung entsprechend wie die Leitbahn. Ein Trichter so wie auf dem Bild kommt leider nicht zustande. Wenn ich unten und oben die Kontur als Bahn vorgebe, dann meckert das Programm. EDIT: Tja, habs gerade nochmal versucht, und jetzt hats auf einmal geklappt  Danke euch beiden und schönes Wochenende! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
