Thema: Prüfmaß und Tolerzanzen (4782 mal gelesen)
|
michael_schloegl
Mitglied
Konstrukteur
   Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 06. Sep. 2011 11:25  <-- editieren / zitieren -->   Unities abgeben:

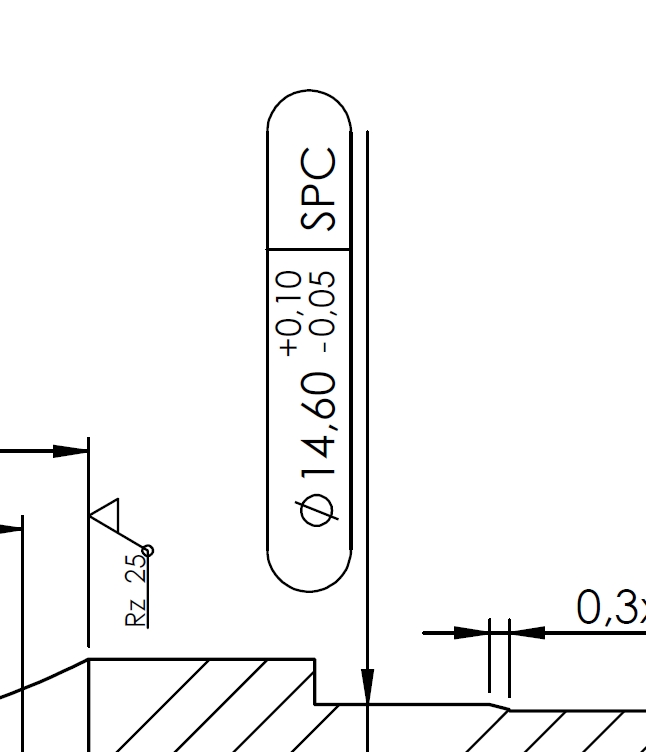

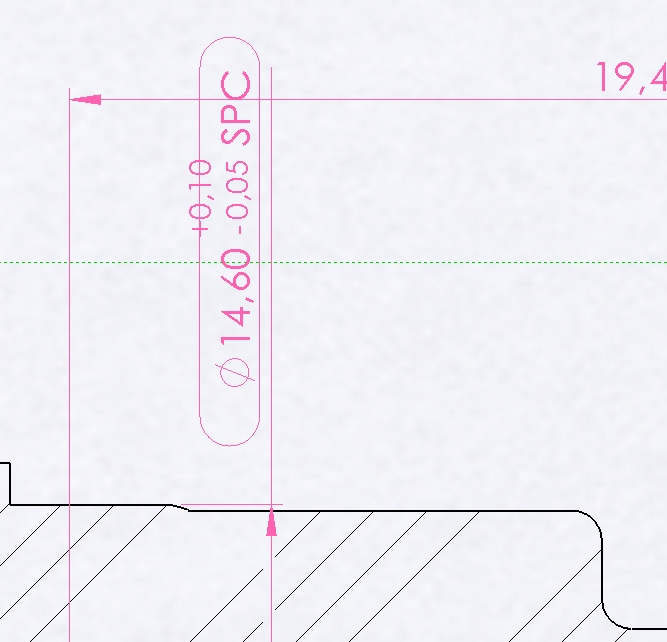

Hallo zusammen, ich arbeite momentan mit SWX2010 und sollte ein Teil wie auf dem Bild "so" bemassen. Bei mir siehts aber aus wie auf Bild "nicht so" Kann ich da irgendwo etwas an den Einstellungen ändern? Und wie bekomme ich den senkrechten Strich hin?
grüße vom Bodensee
Michael
[Diese Nachricht wurde von michael_schloegl am 06. Sep. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 06. Sep. 2011 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
Hallo michael, mit ein wenig Fummeln hier mein (nicht ganz perfektes) Ergebnis.
s. Biild. hoffe es hilft ein wenig. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 06. Sep. 2011 12:04 <-- editieren / zitieren --> Unities abgeben:
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 06. Sep. 2011 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl

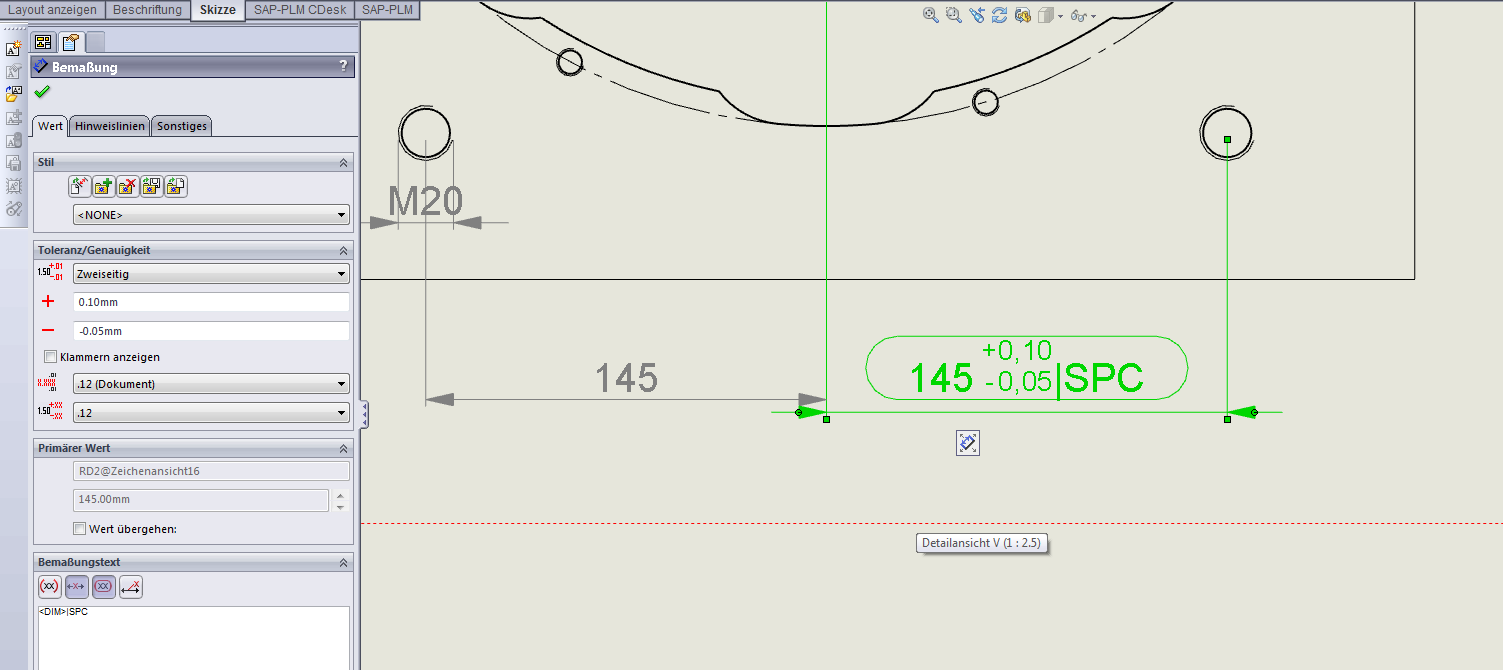

Hallo michael, ne da bin ich ziemlich "allergisch" mit so "getürkten" Dingen. Du kannst Dir anhand des Bildes (im Bereich Bemssungstext siehst Du ja, daß ich dort einen senkrechten Strich erstellt habe)Dir meinen Vorschlag ja anschauen. Deswegen habe ich doch auch das Bild mit dem Featuremanager gemacht, damit Du das dort sehen kannst  . Gruß Robert. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. [Diese Nachricht wurde von Robert Hess am 06. Sep. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 06. Sep. 2011 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 06. Sep. 2011 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 06. Sep. 2011 12:16 <-- editieren / zitieren --> Unities abgeben:
Hi Robert, sorry für den Vorwurf des "malens"

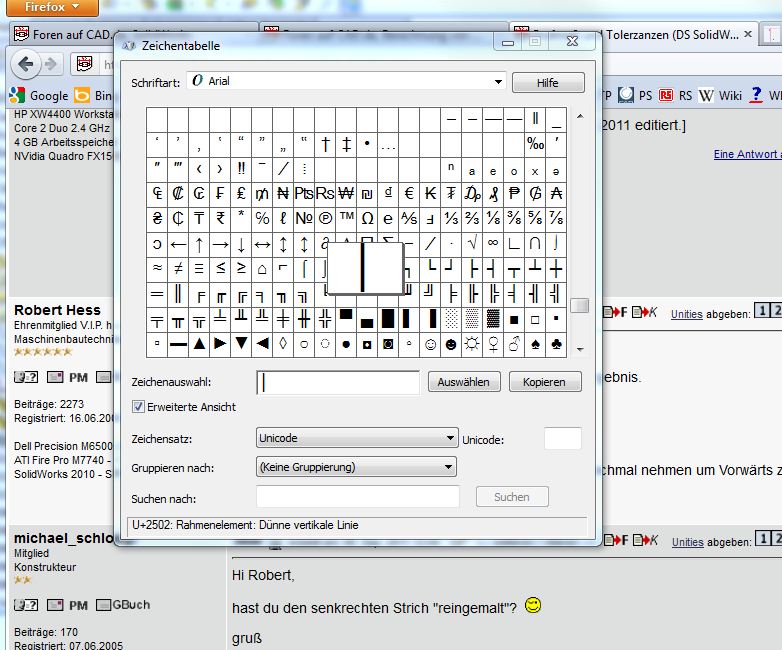

Hab das mit dem Strich jetzt so wie bei dir hinbekommen.
Wie hast du das Oval hinbekommen daß es sich nicht mit der Toleranzangabe überschneidet? mfg Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 06. Sep. 2011 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
| |
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 06. Sep. 2011 13:41 <-- editieren / zitieren --> Unities abgeben:
Habe das ganze jetzt mal im 2011 gemacht. Da hat das Oval die richtige Größe. Zudem hab ich mir die Vorlagedatei als SWX  schicken lassen. Derjenige hat den senkrechten Strich als Linie eingefügt. Gefällt mir zwar nicht. Aber wenns der Kunde so will dann bekommt er es auch so... Danke für die Hilfe  grüße vom Bodensee Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
