Thema: Kontur auf Fläche entang Kurve (3502 mal gelesen)

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Senden Sie eine Private Message an Cryptus

Schreiben Sie einen Gästebucheintrag für Cryptus

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 26. Aug. 2011 19:36

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

test.rar

ich habe ein Teil wo ich eine Kontor auf der Fläche haben muss.

Mich würde interessieren wie Ihr es machen würdet da ich es meistens mit Oberflächen nur hinbekomm und es bestimmt eine einfachere Lösung gibt.

Hoffe ihr könnt mir eine gute Lösung vorschlagen.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

grisu486
Mitglied
Senior Technical Consultant MCAD

Senden Sie eine Private Message an grisu486

Schreiben Sie einen Gästebucheintrag für grisu486

Beiträge: 575
Registriert: 14.11.2005

erstellt am: 26. Aug. 2011 21:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Zitat:
Original erstellt von Cryptus:
ich habe ein Teil wo ich eine Kontor auf der Fläche haben muss.

1. Wie soll das denn aussehen, wenn es fertig ist?

Zitat:
Original erstellt von Cryptus:
Mich würde interessieren wie Ihr es machen würdet da ich es meistens mit Oberflächen nur hinbekomm und es bestimmt eine einfachere Lösung gibt.

2. Wie soll ich das verstehen? Hast Du was gegen die Benutzung von Oberflächenfunktionen?

------------------
Viele Grüße
Uwe Mahner

CSWP
CSWST
CSWI
CSWE

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 27. Aug. 2011 06:28

<-- editieren / zitieren -->

Unities abgeben:

Morgen

an den horizontalen Flächen habe ich die Kontur angebracht die Kontur muss nun an der mittleren Fläche angebracht werden.

Im Grunde habe ich nichts gegen die Oberflächen Funktion nur Versuch ich halt es einfacher zum Ziel zu kommen.
Da wenn Oberflächen Features benutzt werden doch sehr viele gebraucht werden und das wie ich finde die Geschwindigkeit stark verlangsamt.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 05. Sep. 2011 20:10

<-- editieren / zitieren -->

Unities abgeben:

hat keiner eine Idee wie man es am besten machen kann?

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 05. Sep. 2011 21:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Hi Andreas,

kein 2011 (wie manche Andere) - Screenshoot???

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 05. Sep. 2011 23:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Hallo Cryptus,

nach SWX SolidWorks fragen und eine nicht zu öffnende igs posten

so geht das nicht !

Genauere Problembeschreibung und ein SWX SolidWorks File bitte!

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 06. Sep. 2011 06:32

<-- editieren / zitieren -->

Unities abgeben:


Kontur-auf-Flaeche.zip

Guten Morgen

das ja sehr merkwürdig das die igs nicht geht.

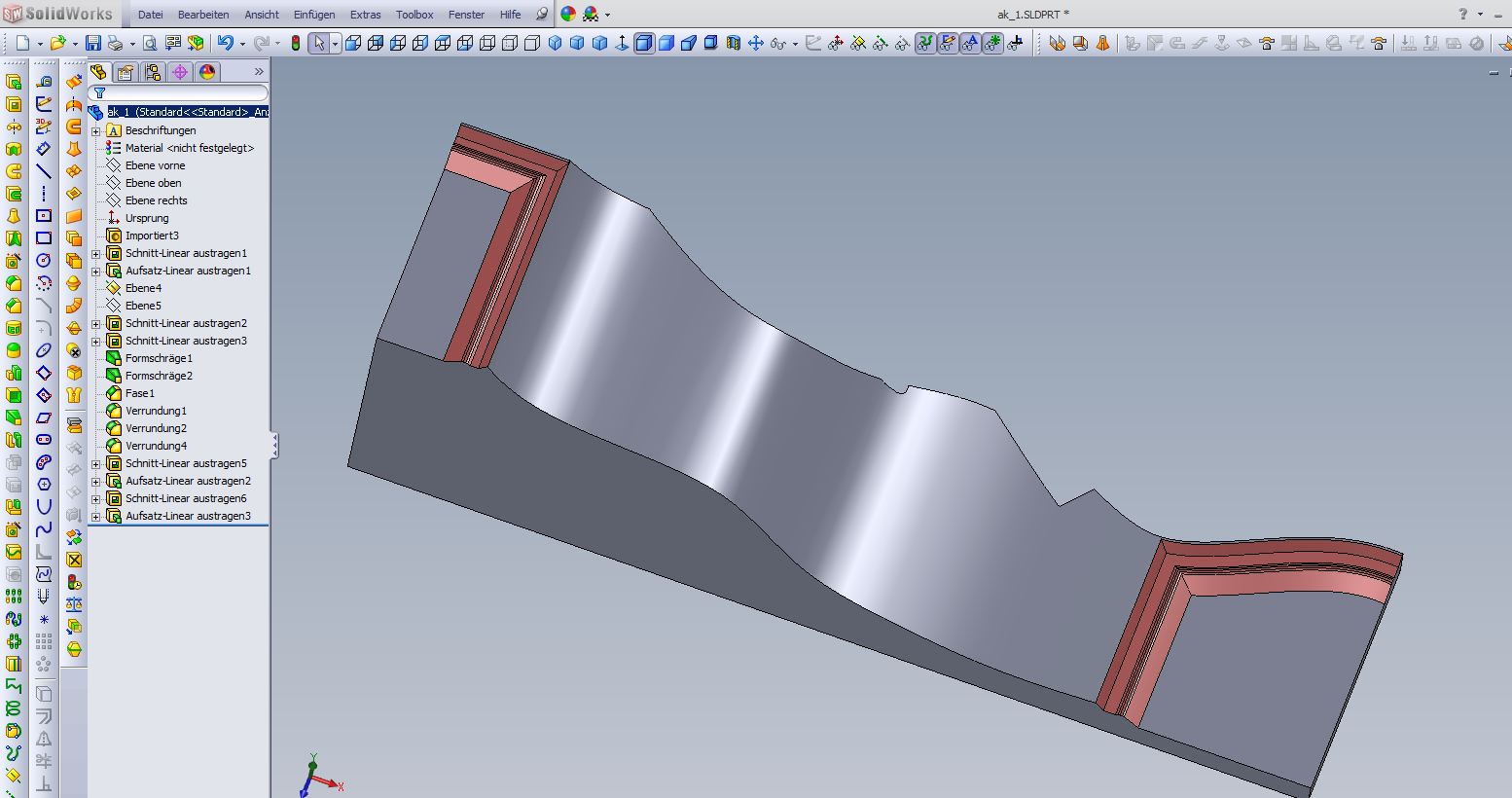

Hier ein Bild von dem Teil.
Die blau Markierten Flächen müssen verbunden werden entlang der außen Kurve so wie es im untern und oberen Bereich gemacht wurde.

SWX SolidWorks Datei nun angehängt in der 2010 Version.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 06. Sep. 2011 17:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus


ak_1.zip

Hallo,

meinst Du das so ?

Grüße Andreas

( Datei SWX SolidWorks 2011 )

Edit : @Thomas habs Original mal als x_t mit angehängt.

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 06. Sep. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 06. Sep. 2011 17:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Kontur-auf-Flaeche_x_t.zip

Hallo Thomas ,

x_t

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 06. Sep. 2011 17:38

<-- editieren / zitieren -->

Unities abgeben:


ne hab es wohl nicht gut genug erklärt

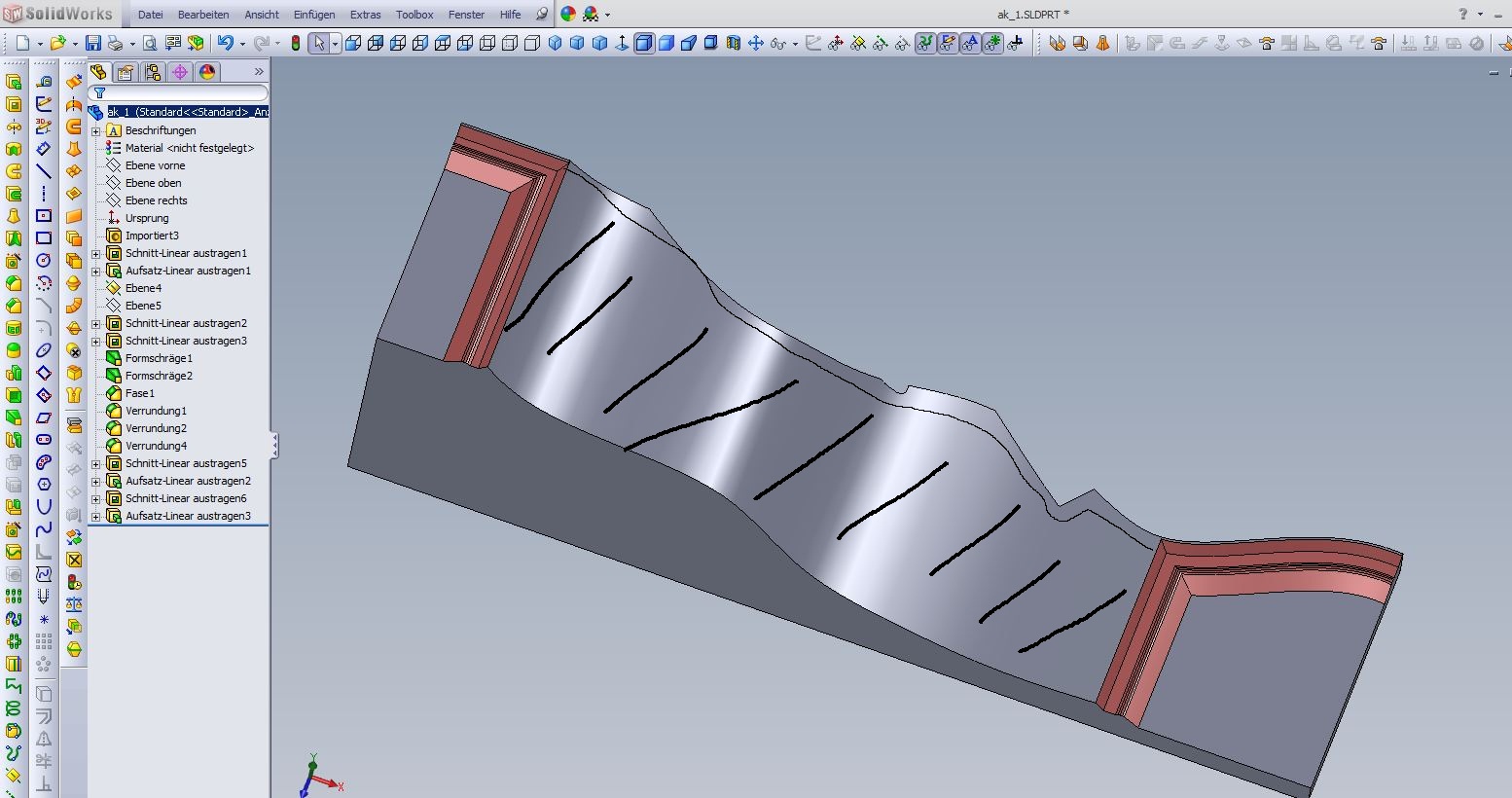

hab auf dein Bild eine Schraffur mit Paint gemalt auf der Fläche soll die Kontur die unten ist entlang laufen.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 06. Sep. 2011 19:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Kontur-auf-Flaeche_ak.zip


Hallo,

also so

Geht leider nur mit Normale konstant halten, sonst schneidet sich die Kontur selbst.

Bei so zackigen Konturen ist es außerdem nötig die Austragungsbahn mit Spline anpassen zu einer in

sich selbst tangentialen Bahn zu machen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 13. Sep. 2011 06:28

<-- editieren / zitieren -->

Unities abgeben:


Hi,

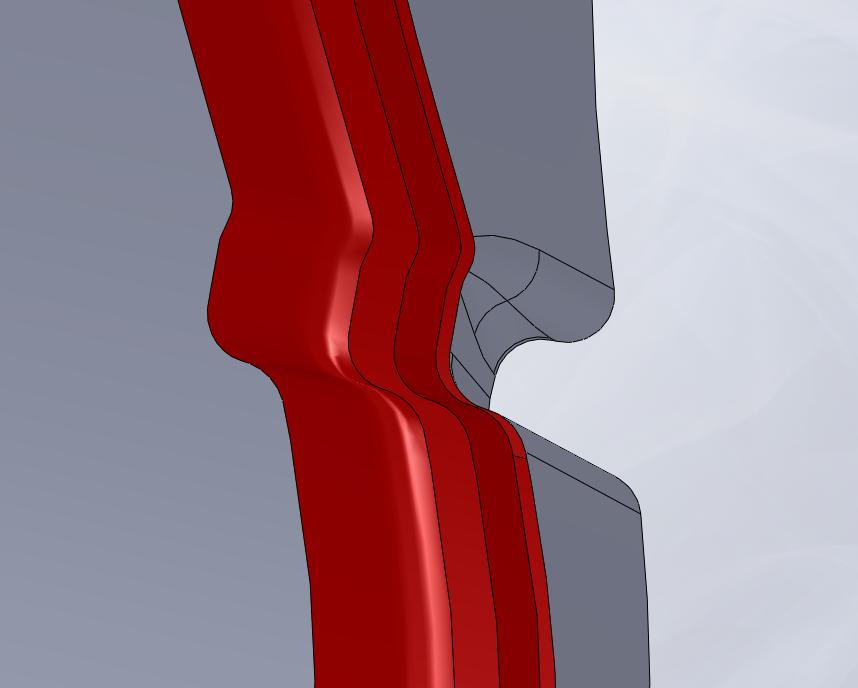

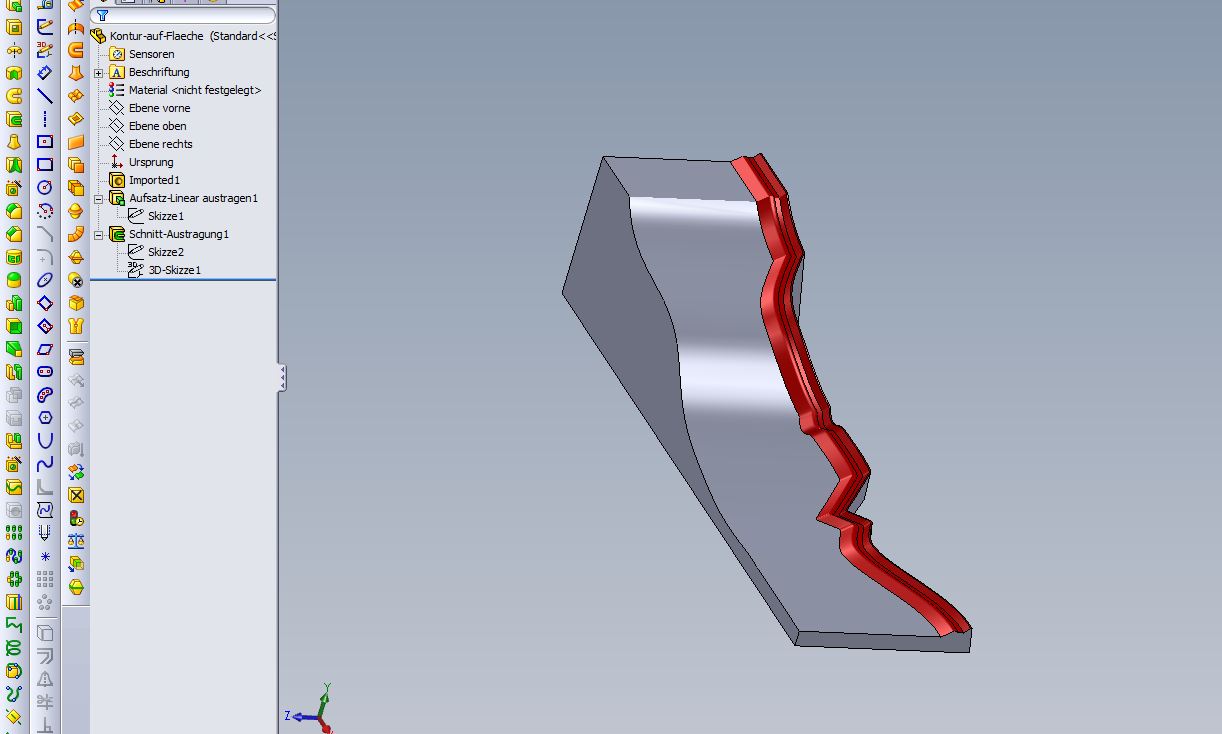

leider geht es nicht so einfach da die Kontur bei der Austragung nicht gleichbleibend ist. Siehe Bild.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 13. Sep. 2011 23:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Hallo,

Zitat:
leider geht es nicht so einfach da die Kontur bei der Austragung nicht gleichbleibend ist.

Zitat:
Original erstellt von Krümmel:

Geht leider nur mit Normale konstant halten, sonst schneidet sich die Kontur selbst.

was hab ich denn hier angemerkt !

Würde gerne mal

Zitat:
da ich es meistens mit Oberflächen nur hinbekomm

ein Beispiel von Dir sehen

möglich, das es mich zu anderen Ansätzen bringt.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 27. Sep. 2011 15:39

<-- editieren / zitieren -->

Unities abgeben:

Kontur-auf-Flaeche.zip

hi
hier mal ein Beispiel wie ich es machen würde.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 29. Sep. 2011 22:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

Hallo Andreas,

hab mir Dein Beispiel mal genauer angeschaut.

Dir scheint es dabei völlig egal zu sein wie sich die Geometrie

auf dem Körper verhält, Hauptsache die Optik passt halbwegs ?

Schon in dem importierten Körper ist rund 1mm Differenz zwischen oben und unten!

Und ja, Oberflächen halte ich bei der Aufgabe für angebracht !

Die könnte man aber bei klarer Aufgabenstellung gezielter einsetzen.

Z.B. soll die Kontur von Oben nach Unten wachsen oder nicht?

Es bleiben viele offene Fragen

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)

Beiträge: 61
Registriert: 30.11.2005

Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis

erstellt am: 30. Sep. 2011 07:30

<-- editieren / zitieren -->

Unities abgeben:

Kontur-auf-Flaeche.rar

hi
sorry für die ganzen offenen Fragen

Die Kontur sollte gleichbleibend sein.

Hab nochmal das Teil angehängt mit Skizze unten und oben die gleich sein sollten.

Alles was über der Skizze ist müsste nun abgetragen werden.

------------------
MFG Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Okt. 2011 12:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cryptus

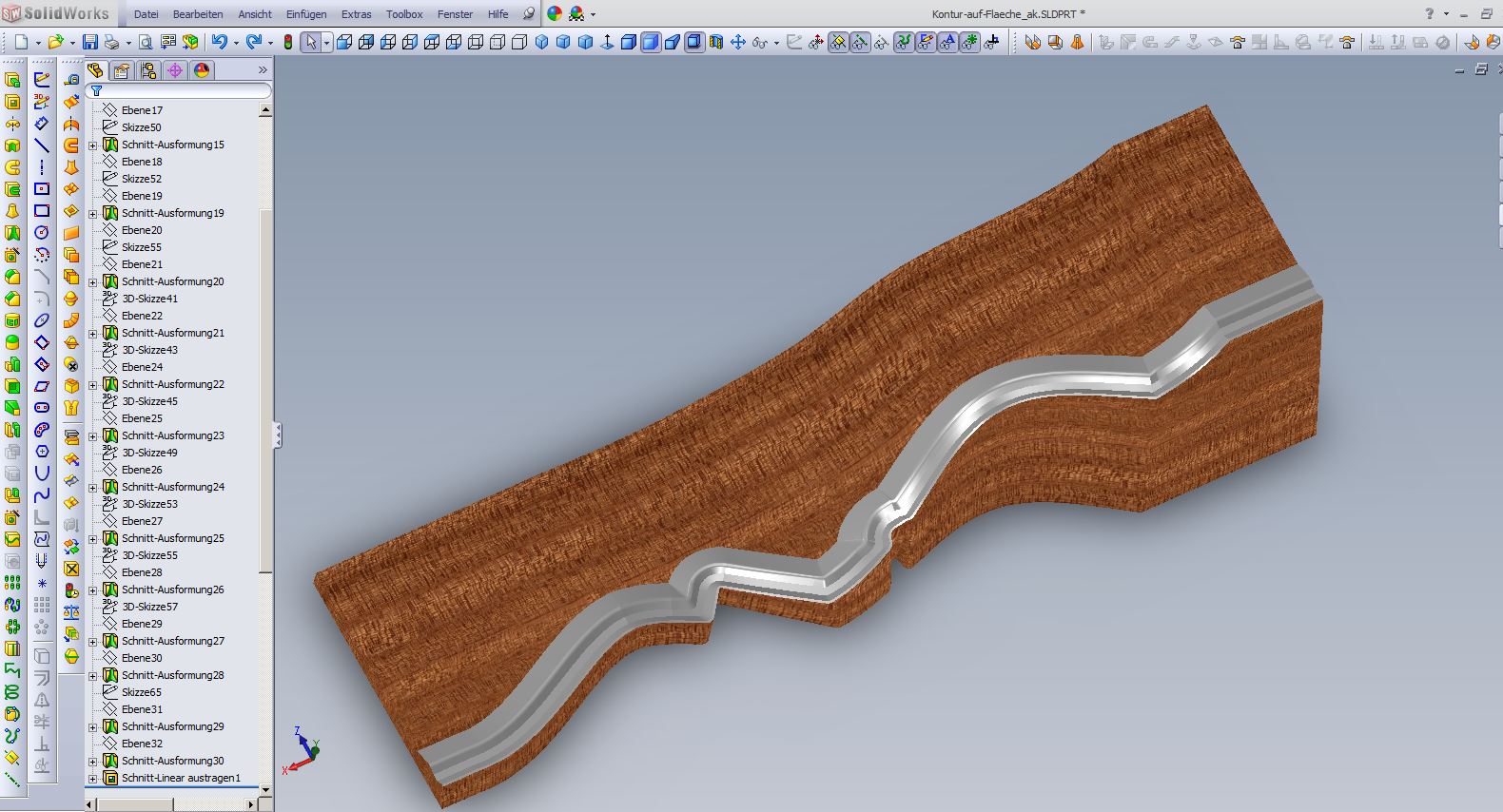

Kontur-auf-Flaeche_ak_SWX2011.zip

Hallo Andreas,

ich weiß jetzt nicht welchem kreativem Hirn die Kontur entsprungen ist

Die ist modelliertechnisch betrachtet eine echte Herausforderung.

Und es ist nicht auf die Schnelle mit einem Feature zu machen.

Aber machbar ist es !

Oberflächen hab ich nur zu Erstellung einer passenden Schnittkurve genutzt

Ausgeformter Schnitt mit Leitkurven haben den Rest erledigt.

Hoffe es entspricht Deinen Vorstellungen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 27. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
