Hallo!
Nachhilfe könnte ich in der Tat auch brauchen.
Aber vielleicht ists gar nicht so schwer:
Ein Rotationsteil, eine Art tiefgezogene Platte/Teller,
soll jetzt griffartige Verlängerungen an zwei Seiten bekommen.
Ich weiss, ich stell mich blöd an  , aber wie gehe ich das am besten an? Per 3 D -Skizze?
Danke Euch,
und Grüße,
Euer Lehrling graugruen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lehrling

zuerst mal - ich hab Hunger und Durst - danach machen wir weiter

Also Möglichkeiten gibtŽs da viele... je nachdem, wie das fertige ausschauen soll (kleine Handskizze?), wie es hergestellt werden soll - Griffe als separates Bauelement? Gefräst, gedreht, gedengelt?. Wenn die Griffe eine andere Neigung als der Teller haben sollen, entsprechende Ebene tangential einfügen, Linie / Kurve in eine Skizze legen, an den Anfangspunkt der Kurve senkrecht zur ersten Skizze eine weitere Skizze, dann Bahn austragen. Sind die Griffe in sich nochmal gebogen? 3D-Skizze und Spline, dann Bahn austragen. Blechgriffe? Dann direkt mit einem Blechteil anfangen, danach anschrauben / verschweissen etc.

Was schwebt Dir denn vor?

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oh
Guten Appetit, dann!
Auf mich wartet auch grad noch was Eiliges zwischendurch, daher nur in aller Kürze:
Das Teil wird am Stück gepresst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Merci!

Bei einem Tiefziehteil gehe ich mal davon aus, dass Du nicht mit dem Blechmodul gearbeitet hast, sondern Dir später über Formnest o.ä. eine Form erstellen wirst?! In dem Fall hast Du wohl "frästechnisch" mit ausgetragenen Aufsätzen etc. angefangen, zu modellieren?!

Griffe mit konstantem Profilquerschnitt, Querschnitt in einer Ebene -> geneigte Ebene ansetzen, zweite Ebene vertikal zur ersten im Startpunkt des Griffes, je Ebene eine Kurve für Griffprofil und Dimension des Griffes -> Bahn austragen
Griffe mit konstantem Profilquerschnitt, Querschnitt gewölbt -> Skizze für Griffprofil, 3D-Skizze mit Spline für Dimension -> Bahn austragen
Griffe mit nichtkonstantem Profilquerschnitt, Querschnitt gewölbt -> mit Leitkurven arbeiten, kenne mich da aber zu wenig aus, um Dir gute Tipps geben zu können, sorry... Vielleicht lässt sich der Griff auf einfache geometrische Strukturen zurückführen, die dann wiederum über ausgetragene Aufsätze erstellt werden können

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

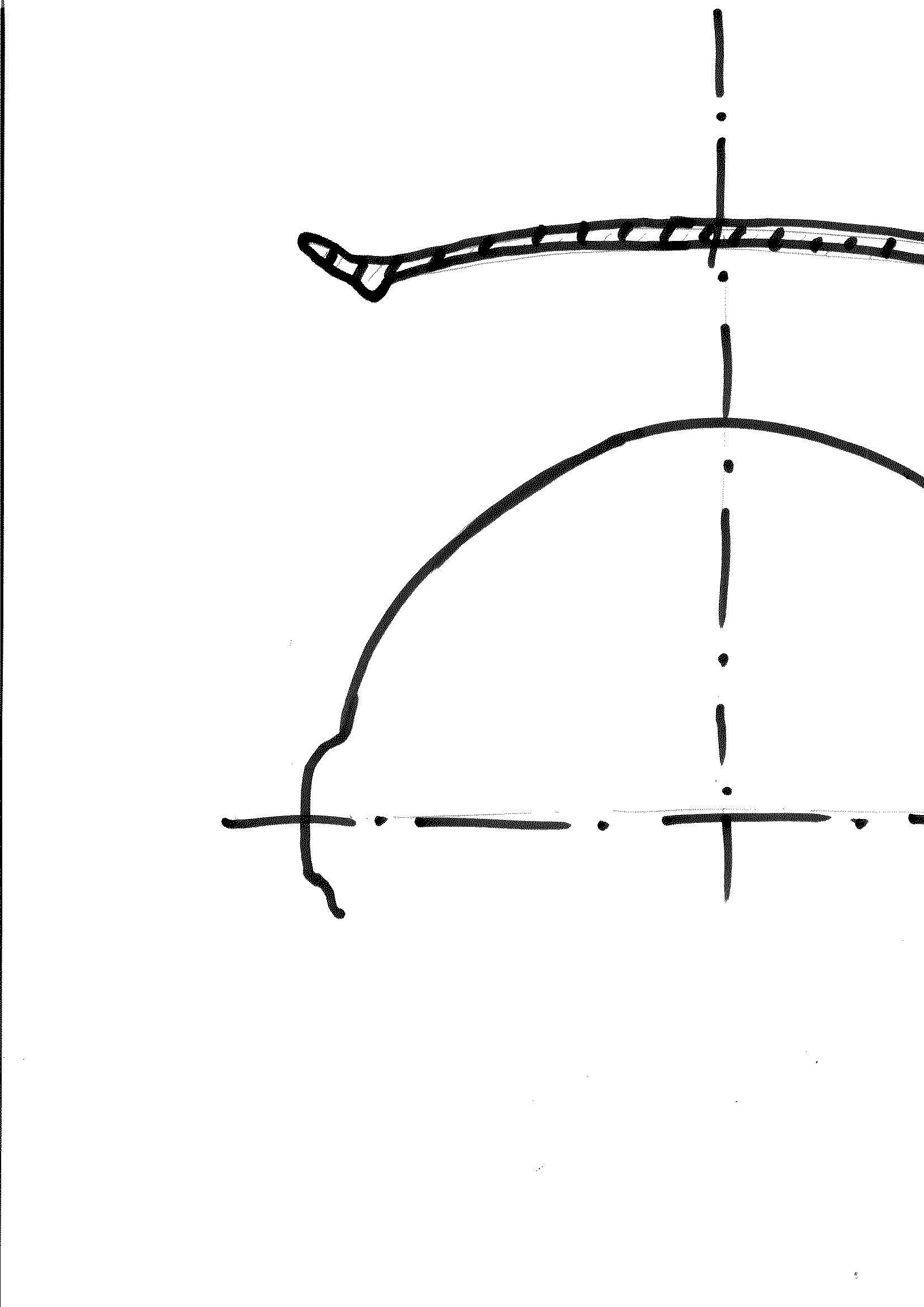

Sooo ungefähr solls aussehen:
oben schnitt
unten draufsicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teller.SLDPRT.txt

Kommt so etwas Deiner Vorstellung entgegen? .txt entfernen...

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil2.txt

Wird das ein Wok?

------------------
Sich irgendwo durchwieseln ist das Allerwichtigste, es unterscheidet den Mensch vom Tier. Ausgenommen dem Wiesel natürlich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ein echter Wok wird gedengelt, nicht gepresst  da hatte ich vorhin schon nachgefragt
Aber das wäre doch mal ein echtes Wunsch-Feature für SWX - tiefziehen via Hammerschläge - mit allem drum und dran

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

nööö, das wird eine keramik-platte.
aber ich scheitere bereits an dem Entfernen von .txt. Wie mach ich das?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du denkst um zu viele Ecken herum...  Speichern unter -> rauf auf die Festplatte -> Dateinamen anclicken -> wenn er blau anläuft, .txt entfernen -> bestätigen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nett gemeint,
aber bei mir läuft nur der Name blau an (ausser mir, wenn mir vor UmdieEckeDenken die Luft wegbleibt, hihihi)
darunter steht dann Alle Dateien oder Textdatei und ändern kann ich da gar nix.
Ich bin zu blöd, fürchte ich und gehe Euch bestimmt total auf den Geist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil2.zip Teller.zip F2_022592_1.jpg

Hallo,

konvertiert in Zip

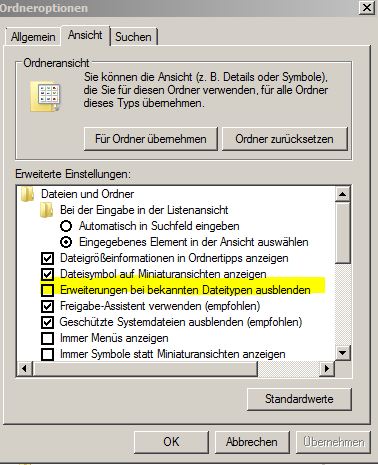

Du hast in den Ordneroptionen vermutlich den Haken gesetzt .

Nimm den mal raus , dann klappt das mit txt. besser

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also nochmal ganz langsam...

Wenn Du die Datei hier oben anclickst, geht ein Dialog auf: öffnen oder speichern unter -> speichern unter (ohne was zu verändern als Textdatei)
Dann Windows Explorer öffnen, durchhangeln in das entsprechende Verzeichnis, Dateinamen markieren, bis er blau anläuft, die letzte End ung ".txt" löschen und bestätigen (es bleibt die zweite Dateiendung stehen ".sldprt". Es kommt eine Warnung "Bei Änderung der Dateiendung kann u.U. die Funktion der Datei beeinträchtigt werden" oder so ähnlich, kannst Du aber getrost ignorieren, da Du ja den Wandel von der Text.- zur SWX-Datei möchtest
Ab da kann die Datei mit Doppelclick in SWX geöffnet werden, bzw. sieht SWX die Datei im Öffnen-Dialog

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, Danke Andreas!
Der Haken war in der Tat gesetzt.
Okay,
da ich aber mittlerweile zuhause bin, kann ich zwar jetzt Eure Hilfedateien hier speichern, hab aber SWX nur auf der Arbeit.
Also kann ich erst morgen früh wieder ran....
So ein Jammer!
LG
graugrün!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

guten Morgen,

wollte mir aus Neugier auch mal den Teller anschauen; da ich leider nicht die Moeglichkeit habe ZIP Files zu oeffnen -adminbedingt- bin ich schon gluecklich ueber die Nummer mit dem "txt".
Normalerweise klappt das auch problemlos, allerdings sagt mir SWX beim Oeffnen "neue Version" - bedeutet das, dass du 2011 nutzt ??

Gruß Olli

------------------
... und nach Nehberg:
letŽs fetz - heut beginnt der Rest des Lebens!
www.fine-art-fotografie.net

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teller.jpg.txt Teller.PDF.txt Teller.STEP.txt

Moin moin Olli

yep - so wie es unten drin steht

Ich hab Dir den Teller als Step, 3D-pdf und jpg für den Featurebaum abgelegt

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo guten Morgen!

Ja, jetzt konnte ich Eure Teile anschauen.
Also ich erstelle mir die Teile ja nach einem Schnitt, der mir zur Verfügung gestellt wird.
Der Scan von dem Schnitt ist die Grundlage für meine Skizze.
Jetzt hab ich mir mal so ein Werkstück kommen lassen, und sehe, dass das gar kein Rotationsteil ist. Der Schnitt, den ich bekommen habe, verläuft durch den Griff.
Mein Gedanke ist jetzt, da das Grundteil ja sozusagen ein Teller ist, diese Griffe dranzukonstruieren.
Allerdings ist ja aussen keine gerade Kante, sondern ein Radius und da krieg ich das nicht hin ( in meinem ersten Lehrjahr  )
LG
graugruen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Das ist ja ein ganz schöner Krampf mit dem Teller.

Ich habe die Griffe auch als Rot.sym.Extr. ausgeführt. Man kann ja eine Skizze an den Teller legen und nur 20° mittig austragen, (als Achse die gleiche Achse wie beim Teller nutzen)so erhält man die Griffe.

Wenn du eine gerade Kante brauchst, schneide doch einfach senkrecht die Seiten des Tellers ab. Lege eine Skzze in die Bodenebene des Tellers und schneide mit Geraden nach unten weg.

------------------
Sich irgendwo durchwieseln ist das Allerwichtigste, es unterscheidet den Mensch vom Tier. Ausgenommen dem Wiesel natürlich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sack und Asche, .... wer lesen kann ist klar im Vorteil!

Ziehe meine Frage zurueck euer Ehren

Gruß Olli

------------------
... und nach Nehberg:
letŽs fetz - heut beginnt der Rest des Lebens!
www.fine-art-fotografie.net

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, das wär eine Möglichkeit, Walter!
Wird nachher getestet!
Ich sehe schon, für das was ich da brauche, ist SWX vielleicht nicht das ideale Programm?
Danke!
graugrün

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
