Autor Thema:  Wanddicke hinzufügen Gussteil (4067 mal gelesen)
saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 10:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Leute,

Ich bin ganz neu hier und habe gleich ein Problem.

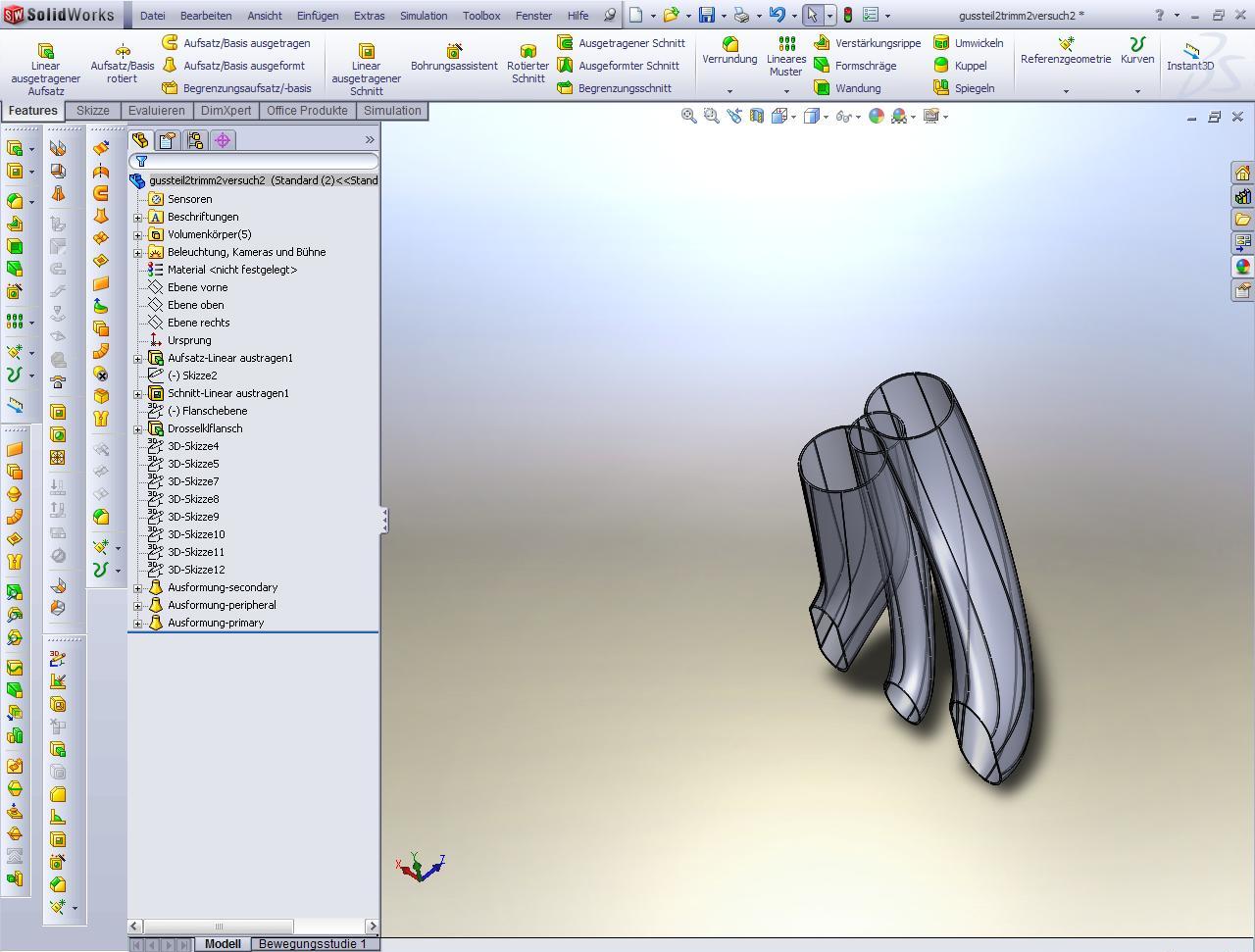

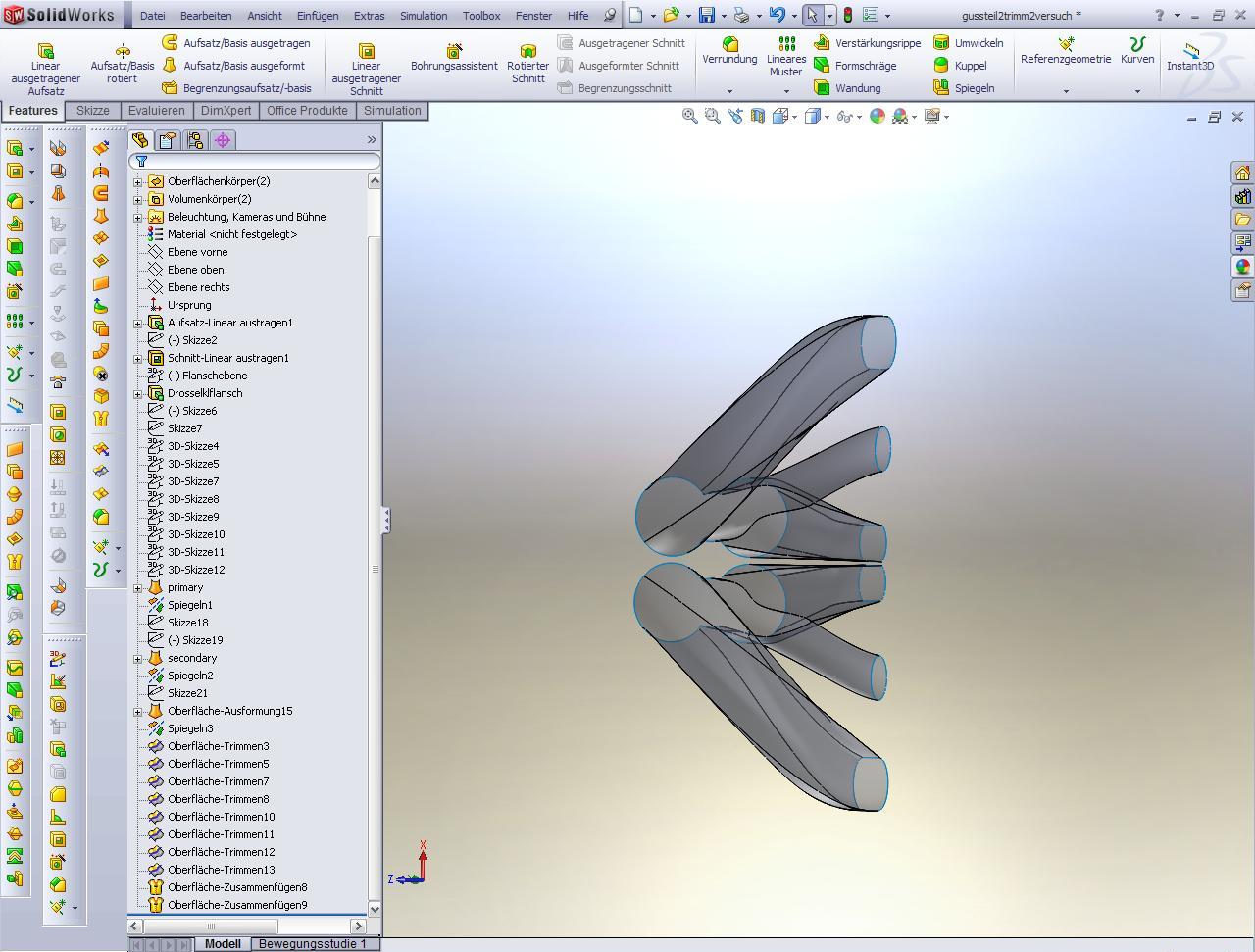

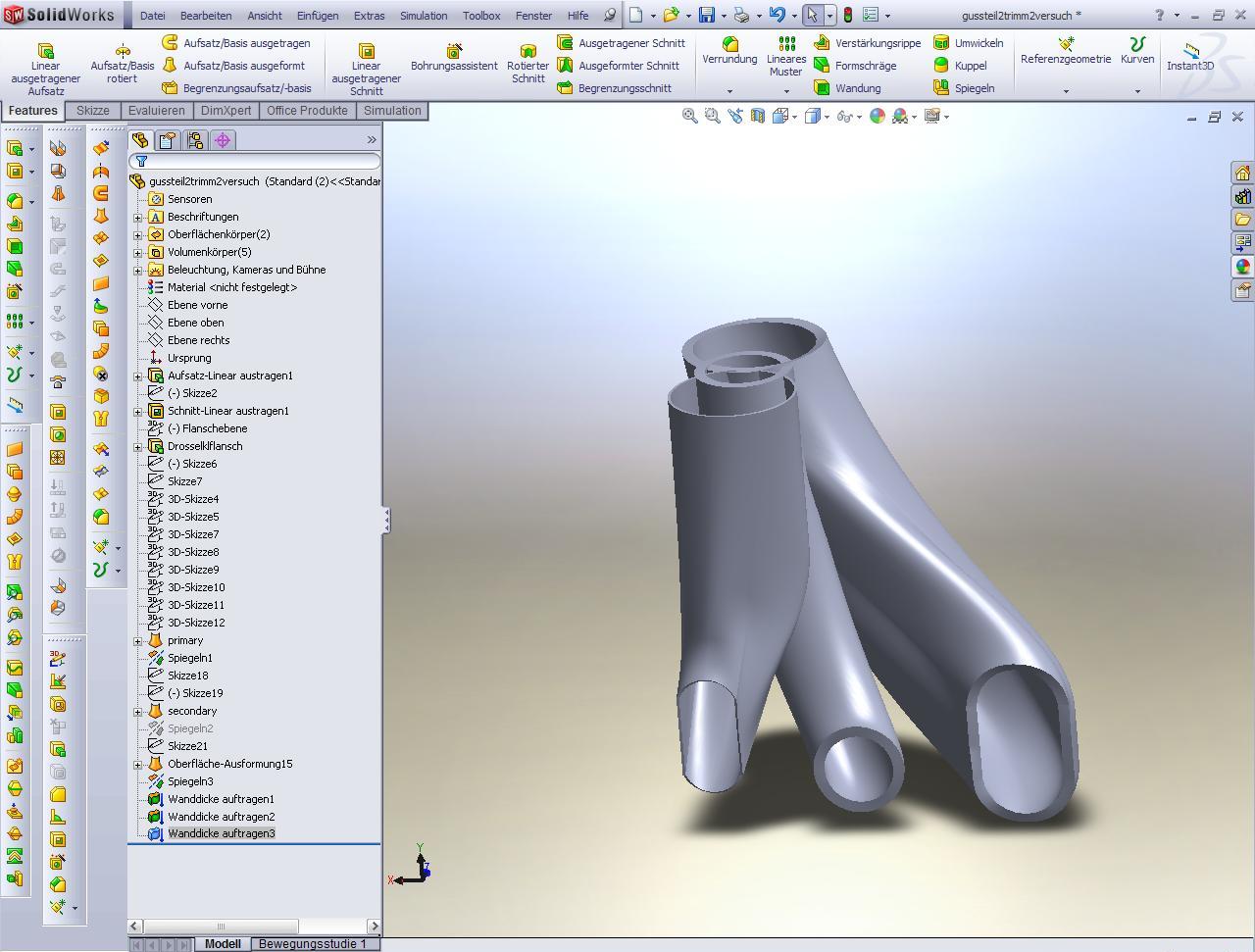

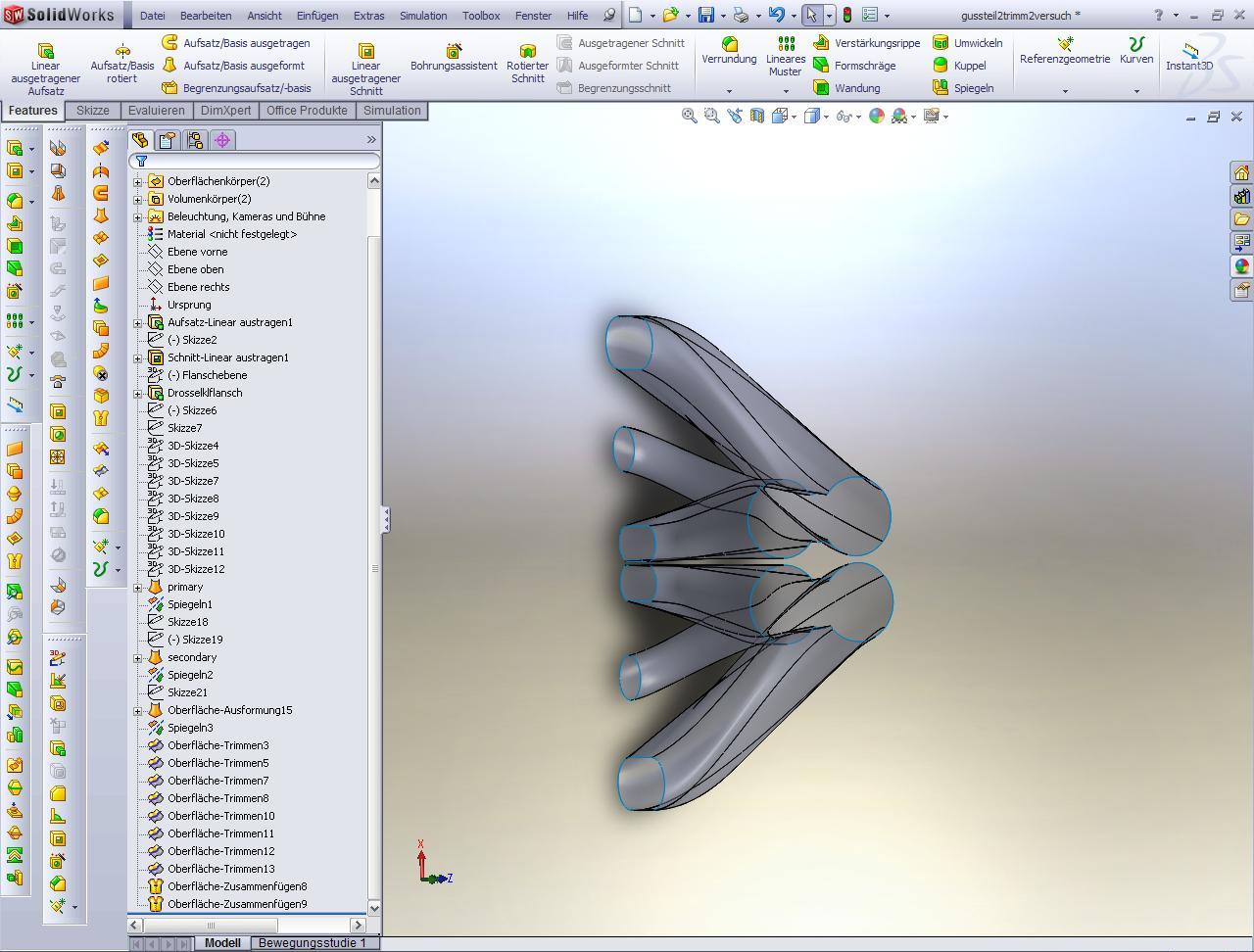

Ich bin gerade dabei ein Gussteil zu modellieren. Im Anhang sieht man die innere Kanalgeometrie.
Diese habe ich mittels "ausgeformte Oberfläche" erstellt.
Nun möchte ich dem ganzen eine Wanddicke geben, aber stoße mit sämtlichen Werkzeugen immer wieder auf Konflikte...
Hat jemand ne Idee für mich, wie so ein Problem elegant gelöst werden kann? Es muss doch ein Feature geben, was auf Befehl eine Wanddicke mit der Stärke X auf einer Oberfläche erzeugt, ohne sich dabei zu stören, dass angrenzende Oberflächen einen Abstand zueinander haben, der weniger wie X ist. Sozusagen Wandstärke X oder bis zur nächsten Oberfläche.

Ich danke schonmal im voraus...

Gruß, Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Solidworks 2018 SP 4.0

erstellt am: 03. Aug. 2011 10:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

hau die Wandstärke vorm trimmen auf die Einzelflächen, oder nutze das Feature Aufsatz/Basis-Ausformung und erstelle einen Volumenkörper. Danach kannst Du mit Wandung arbeiten

------------------
Gruß Thermo

Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 03. Aug. 2011 10:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

Hallo Frank,

und herzlich willkommen bei CAD.de.
Es gibt zwei Ansätze das zu lösen:
1. Warum modellierst Du das ganze nicht gleich als Volumen anstelle der Oberflächen.
2. Spalte die Oberflächen in einezelne Segmente und trage die Wanddicke auf indem Du den Knopf "Ergebnis verschmelzen" abwählst und einzelne Körper erzeugst. Die kanst Du dann nachträglich zusammenfügen.

HTHHope this helps (Hoffe, es hilft weiter) und viel Spaß mit CAD.de

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

grisu486
Mitglied
Senior Technical Consultant MCAD


Sehen Sie sich das Profil von grisu486 an!   Senden Sie eine Private Message an grisu486  Schreiben Sie einen Gästebucheintrag für grisu486

Beiträge: 575
Registriert: 14.11.2005

erstellt am: 03. Aug. 2011 10:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

noch ne Idee:

mach ein Oberflächenoffset mit der gewünschten Wandstärke, schließe die ringförmigen Löcher und mache ein Volumen draus.
(Sehr wahrscheinlich wird es nicht "auf Knopfdruck" möglich sein, das Oberflächenoffset zu erzeugen, sonst würde auch das "normale" Aufdicken klappen. Deswegen nimm nur die Flächen, die sich offsettieren lassen und fülle die Lücken mit selbsterzeugten Flächen aus)

... Wenn ich das Modell hätte, könnte ich es Dir direkt zeigen ...

------------------
Viele Grüße
Uwe Mahner

CSWP
CSWST
CSWI
CSWE

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 11:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke für die schnellen Antworten.
Ich habe das getrimmte nochmal entfernt und versucht Wandstärke aufzubringen.
Dabei lassen sich auf die äußeren beiden Kanäle von rechts gesehen 4mm aufbringen und auf den linken nur 1mm. Woran liegt das?
Das mit dem Oberflächenoffset ist ne gute Idee, werd ich gleich mal probieren...

Gruß, Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Solidworks 2018 SP 4.0

erstellt am: 03. Aug. 2011 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

ich denke die Fläche bekommt beim aufbringen eines Offsets Selbstüberschneidung, sieht auf dem Bild so aus als wäre da ein Knick irgendwo drin

------------------
Gruß Thermo

Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3627
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 03. Aug. 2011 11:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

ich muss noch mal einen vorposter aufgreifen

meiner meinung ist es wesentlich effizienter wenn du:
1. nur eine seite machst und erst am schluss spiegelst
2. gleich mit volumen arbeitest anstelle von flächen
3. dann wanddicke verwendest
4. du sparst dir dann auch das aufwendige trimmen der flächen,
da die volumen eh von alleine schon verschmelzen

damit sparst du dir viel rechenleistunf und umstände...

lg martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 12:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




ich habe jetzt einiges anders gemacht. habe nicht mit oberflächen gearbeitet, sondern ein Volumen mit dem "Aufsatz/Basis ausgeformt" Befehl anhand meiner gezeichneten Leitlinien.
Mit der Option "dünnes Feature" habe ich nun 1mm Wandstärke.
Aber wie bekomme ich nun mehr Wandstärke auf diese Ausformung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Solidworks 2018 SP 4.0

erstellt am: 03. Aug. 2011 13:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

nix dünnes Feature, mach mal voll das Teil  Danach den Befehl Wandung zum öffnen nehmen

------------------
Gruß Thermo

Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 03. Aug. 2011 13:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

In dem du in der Option dünnes Feature eine dickere Wandstärke einstellst.

Grüße Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 14:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich komme bis zur Wandstärke 3mm, dann swürde sich das Modell selbst schneiden. Heisst für mich es sind Radien dran die zu klein sind?!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3627
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 03. Aug. 2011 14:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

zuerst nimmst oberflächen, obwohl du volumen möchtest
dann nimmst dünnes feature mit 1mm obwohl du 3 mm haben möchtest

ganz schlau werde ich aus deiner vorgehensweise nicht

wenn du eine platte mit 5mm brauchst,
nimmst du dann auch zuerst eine mit 10mm
fräst sie auf 3mm ab
und schweisst dann wieder 2mm drauf?

lg martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Martin,

Ich habe mit Flächen begonnen, weil ich zuerst die Gussteilinnenkontur modelliert habe und mir das am einfachsten erschien.
Auf anraten aus dem Forum habe ich es dann mit einem Volumenmodell umgesetzt, weil dies einfacher zu handhaben sein sollte.

Zur Wandstärke. ich möchte überall mind. 8mm Wandstärke haben. Das ist scheinbar bei diesem Bauteil nicht ganz so trivial. Deswegen versuche ich mich an die Lösung des Problems ranzutasten...
Dünnes Feature 1mm habe ich gewählt weil es funktionierte, im Gegensatz zu 5mm.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3627
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 03. Aug. 2011 15:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

dachte schon, das heran tasten an die passende arbeitsweise ist nicht so einfach, überhaupt am anfang
nicht den mut verlieren

und sorry, wenn ich etwas mürrisch vorher war!!!!

mach zuerst gleich voll die krümmer und dann verwende erst den befehl "wandung", vielleicht gehts besser
achtung, wenn du mehrere körper hast, musst es für jeden körper extra machen

bei den zwei stutzen die ineinander gehen, wirst ein wandung brauchen und für den einen stutzen der die beiden nicht berührt, wirst einmal wandung brauchen

lg martin

ps: das ist echt eine schwierige kontur!

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

saballone
Mitglied
Student

Sehen Sie sich das Profil von saballone an!   Senden Sie eine Private Message an saballone  Schreiben Sie einen Gästebucheintrag für saballone

Beiträge: 6
Registriert: 03.08.2011

SolidWorks Academic Year 2010/2011 SP5.0

erstellt am: 03. Aug. 2011 15:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Mit dem voll und dem Befehl Wandung bin ich auch nicht zum Ziel gekommen.
Am liebsten wäre es mir, wenn ich mein bisheriges Volumenmodell mit 3mm Wandung mit einer 5mm Offsetfläche versehen könnte. Das klappt nämlich, bis auf 6 Teilflächen.
Dann würde ich dieses Offset gern zu einem Volumenmodell umwandeln und dann die Konturen irgendwie großzügig verrunden, damit die Außenkontur nicht so zerklüftet wird.
Geht das nicht irgendwie?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3627
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 04. Aug. 2011 07:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

in meinem profil findest meine email, sollte es dir erlaubt sein, kannst du es mal rüber schicken, verspreche nichts, aber ich kann mir 5 minuten zeit nehmen und mal ansehen
wenn du es sendest, bitte mit ausgetragenem volumen
wandung mache ich dann selbst

oder:

versuche zuerst die zerklüftung weg zu bekommen und erst dann die wandung anwenden

lg martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

bowman
Mitglied
Industriedesigner


Sehen Sie sich das Profil von bowman an!   Senden Sie eine Private Message an bowman  Schreiben Sie einen Gästebucheintrag für bowman

Beiträge: 268
Registriert: 23.09.2008

SWX Prof. 2010 64 SP 5.0
SWX Prof. 2009 SP 5.0,
Pro/E Wildfire 2
Win7 Prof. 64 SP 1,
Pentium 4 CPU 3,2GHz,
12 RAM
Quadro FX 1800

erstellt am: 04. Aug. 2011 08:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für saballone 10 Unities + Antwort hilfreich

Hallo Frank,

vielleicht ist es nicht der richtige Weg, eine "krumme und unsaubere" Geometrie mir allen möglichen Methoden weiterzuverarbeiten.

Evtl. macht es Sinn, die "unsauberen" Stellen der Ausformung mit Leitkurven, Ausformungsoptionen, etc. so clean wie möglich zu modellieren. Dann geht auch ziemlich sicher die Weiterverarbeitung leichter.

Wäre das ein Weg?

Grüße,
Thorsten

------------------
I dont't know the key to sucess, but the key to failure is trying to please everybody. (Bill Cosby)


Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
