Hallo,

Ich muss bei einem Schiffsrumpf um die Cockpitausschnitte einen Spoiler ziehen, wie mach ich das?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ryan,

da ich nicht bei Blom & Voss arbeite

wir hier auch kein Schiffbauforum haben

Verzeih mir meine vielleicht dumme Frage

Was ist in dem Fall ein Spoiler ?

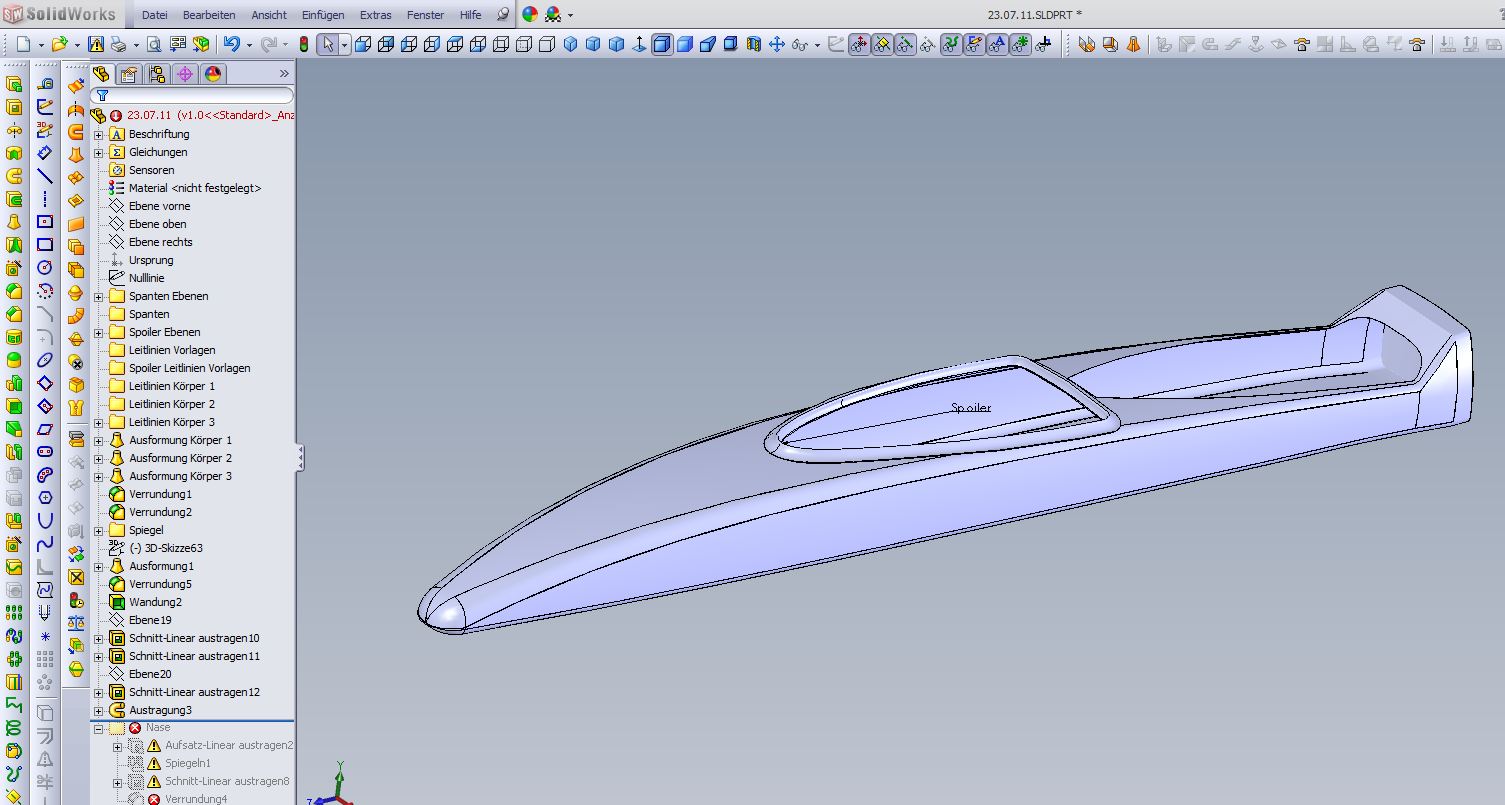

Stellst Du Dir das so vor ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau das ist der Spoiler, und wenn er ringsum mit dem Rumpf verbunden ist, und ich die Verrundung nach hinten verkleinern kann, ist es genau das was ich wollte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,

denke das klappt mit einer Ausformung mit 2 Profilen (Start und Endprofil) und Leitkurven,

halbseitig ausgeführt und dann gespiegelt.

In dem Fall, 3D Skizze öffnen und Kante mit Elemente übernehmen zur Leitkurve machen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So hab ichs mir am Anfang auch gedacht, aber wie soll das gehen wenn die Oberfläche auf dem der Spoiler ist, sich verändert? Die Form vom Spoiler muss sich ja an die Oberflächenform anpassen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_022542_2.JPG F2_022542_3.JPG F2_022542_4.JPG

Hallo Ryan,

erstelle eine Parallele Ebene mit ca. 3000mm zu Ebene Vorne.

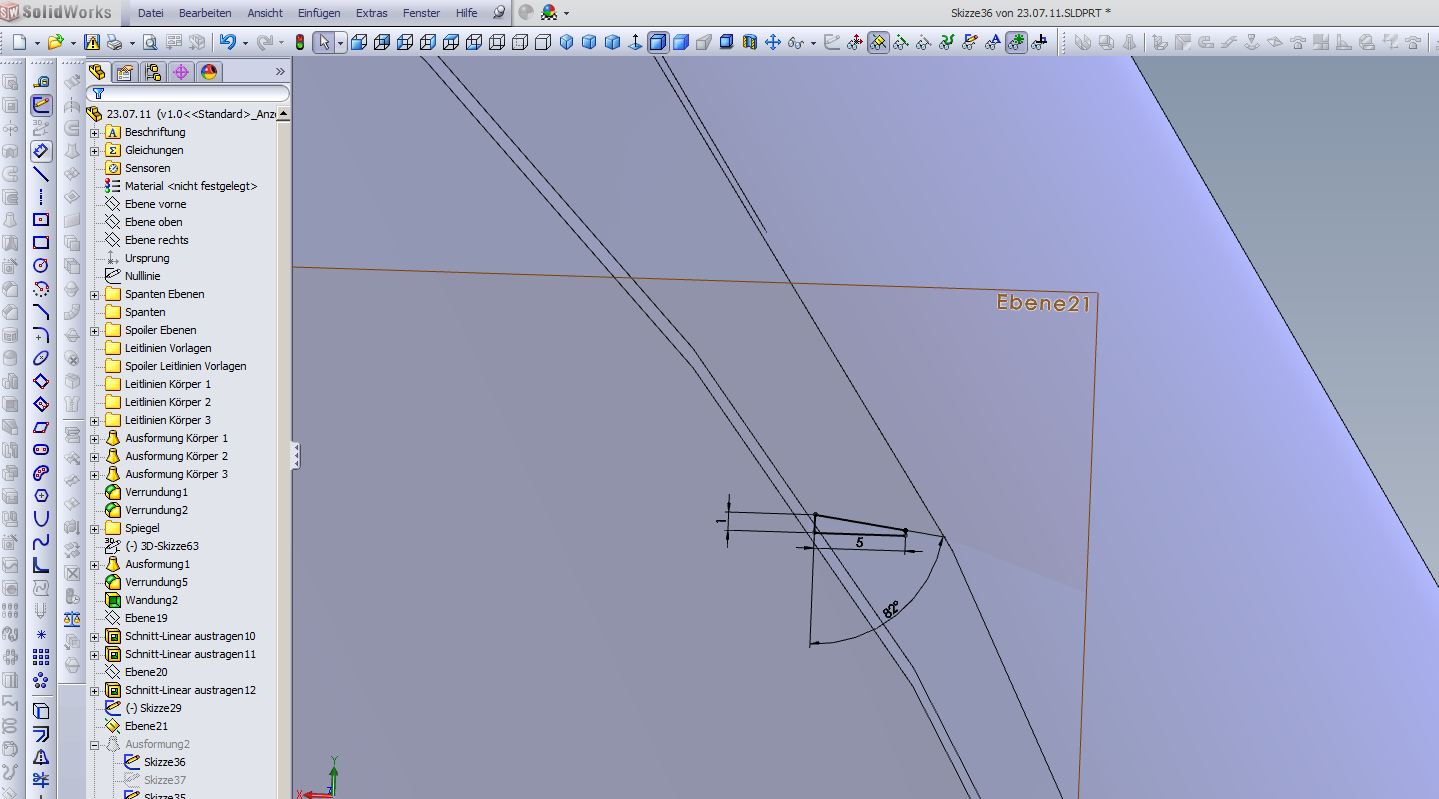

Darauf eine Skizze ungefähr wie Bild 1

Dann neue Skizze auf der anderen Seite (Skizze spiegeln)

Übernimm in einer 3D Skizze die Innenkontur als Leitkurve

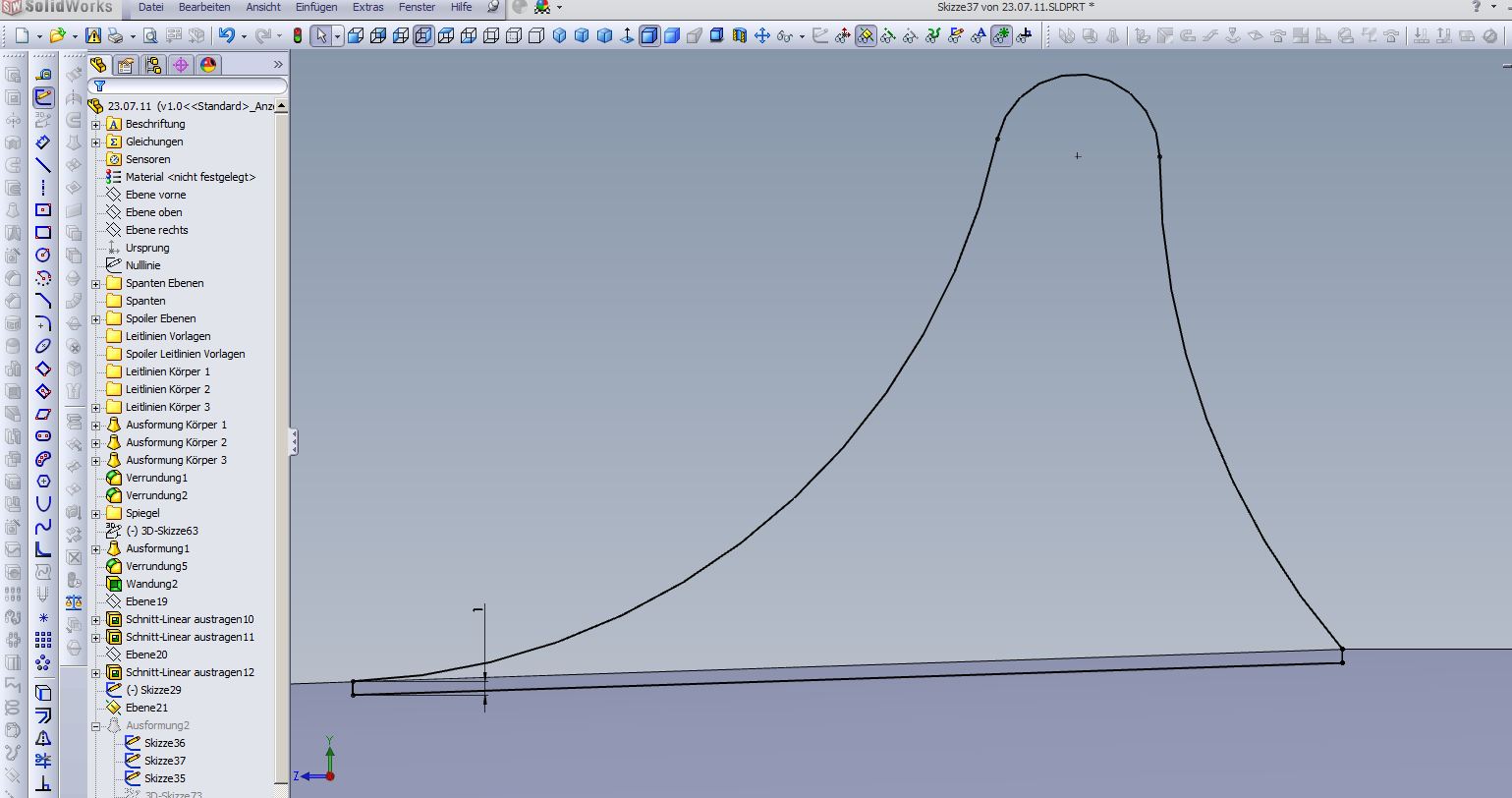

Schließe die Kontur Deiner Spoilerskizze Bild 2

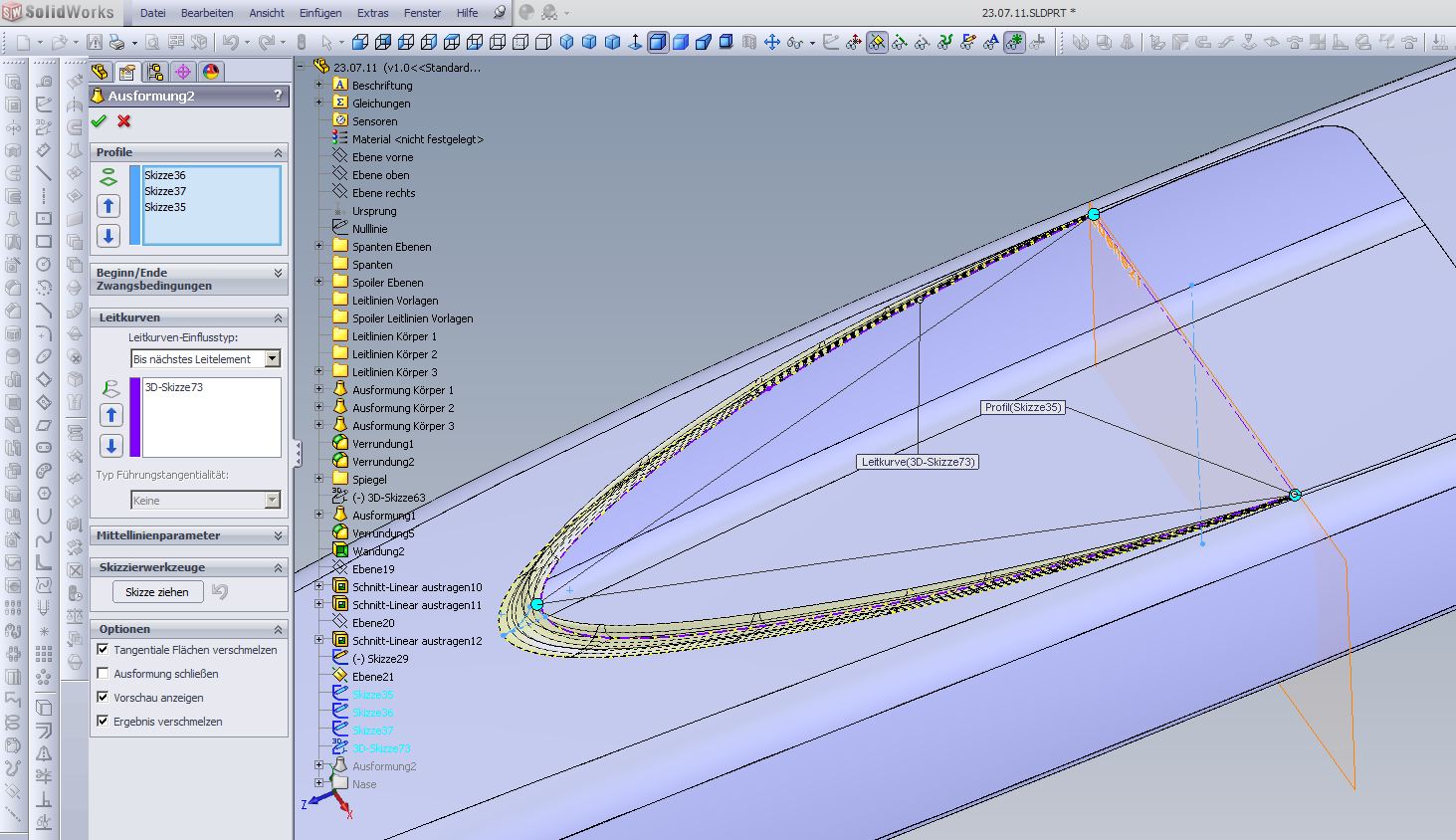

Dann eine Ausformung mit Leitkurve Bild 3

Hätte gerne die Datei angehangen aber 2011 wird Dir wohl nicht weiterhelfen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich kann die Ausformung nicht ausführen weil die Leitkurve zu lang ist, wie kann ich sie kürzen? Wenn ich sie trimmen will wird sie immer ganz gelöscht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

verbinde sie mit einer Linie aus Konstruktionsgeometrie.

Dann kannst Du die zu langen Enden trimmen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

23.07.11.rar

Bei mir hauts irgendwie nich hin, kannst du mir sagen was ich falsch mache?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

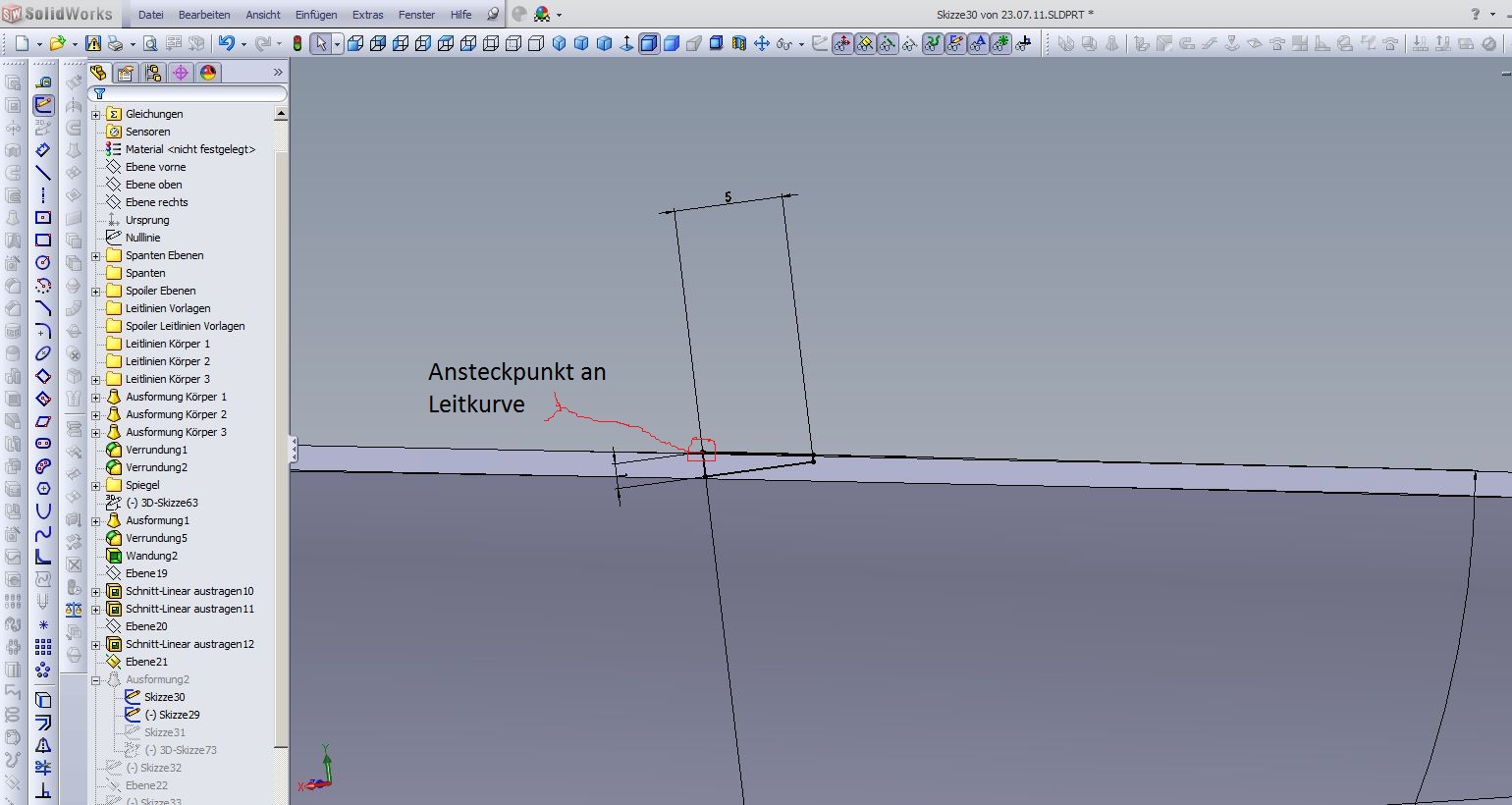

Ansteckpunkt des Profil passt nicht,

Leitkurve passt nicht (die muss so aussehen wie in meinem Bild einen Beitrag weiter oben)

Ausformung braucht 3 Profile !

1.Profil seitlich rechts

2.Spoilerprofil mittig

3.Profil seitlich links

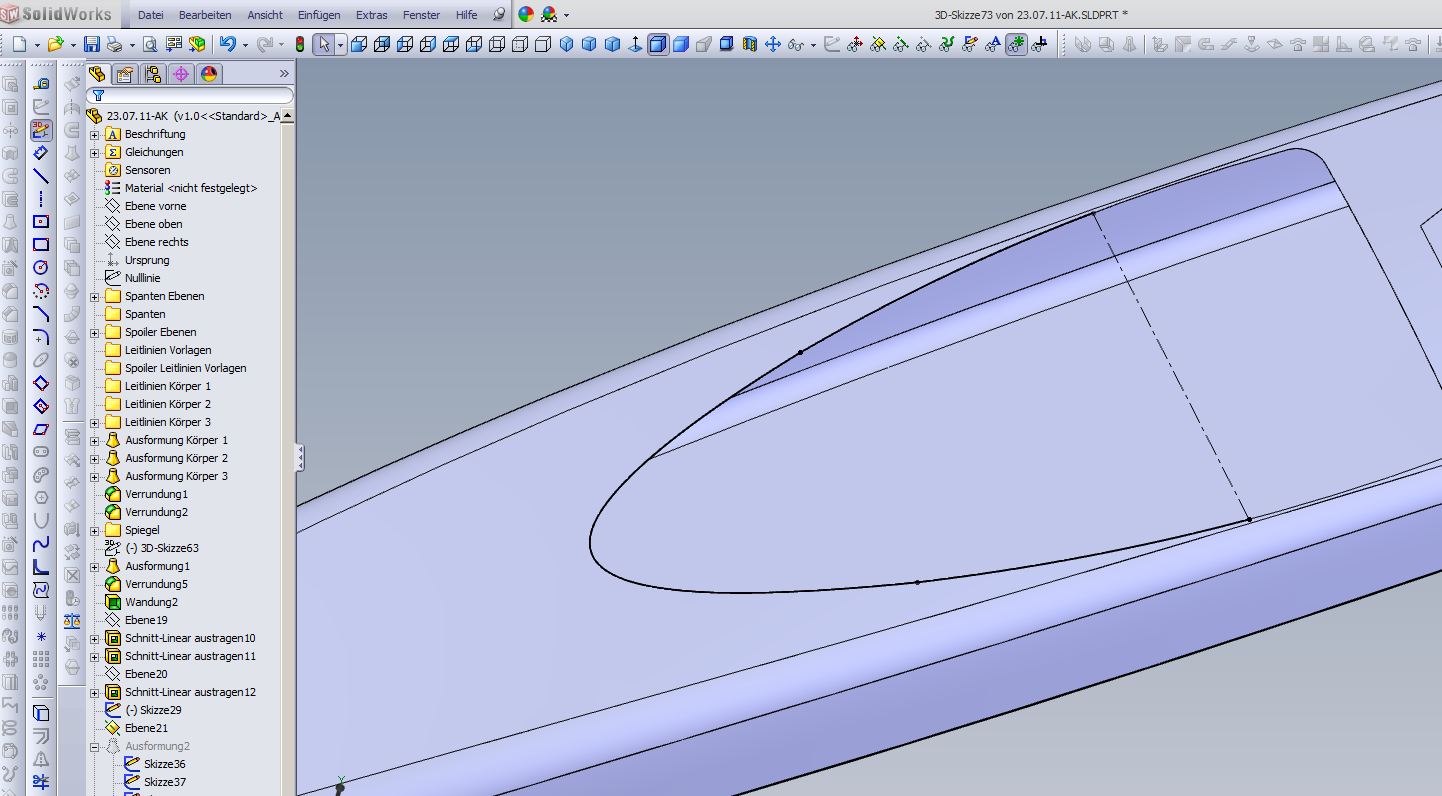

Leitkurve ist eine 3D Skizze wie in meinem Bild F2_022542_5.JPG zu sehen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 24. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay es hat funtioniert, jetzt muss es nur noch um den ganzen Ausschnitt gehen.
Aber was mich noch stört ist, das die Aussformung zum Teil oben und auch unten raussteht. Kann man die Ausformung nicht so machen das sie sich an die Oberfläche anpasst?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,

die Geometrie der Skizzen sind eindeutig Dein Ding !

Hab Dir jetzt gezeigt wie Du die Ausformung um die Ecke bekommst,

alles weitere ist von Deinen Wünschen und auch sehr stark von der schon erzeugten Geometrie abhängig!

Mit weiteren Leitlinien die aus Spline auf Oberfläche als 3D Skizze erzeugt werden geht da noch was.

Dein Projekt ist aber schon ziemlich komplex .

Spiel doch erstmal mit den jetzt gewonnenen Erkenntnissen ein wenig rum,

verändere die Skizzenkonturen usw...

Dann bekommst Du von selbst ein Gefühl dafür was geht und was nicht

Viel Erfolg !

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gut dann danke ich dir erstmal, und probier erstaml ein bisschen rum.

Gruß Flo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

23.07.11.rar Unbenannt.JPG

So, hab den Spoiler soweit fertig, jetzt hab ich aber ein neues sehr merkwürdiges Problem. Und zwar ist jetzt die Oberfläche von einem Teil des Hecks verschwunden, als ich den Rand erstellt hab.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

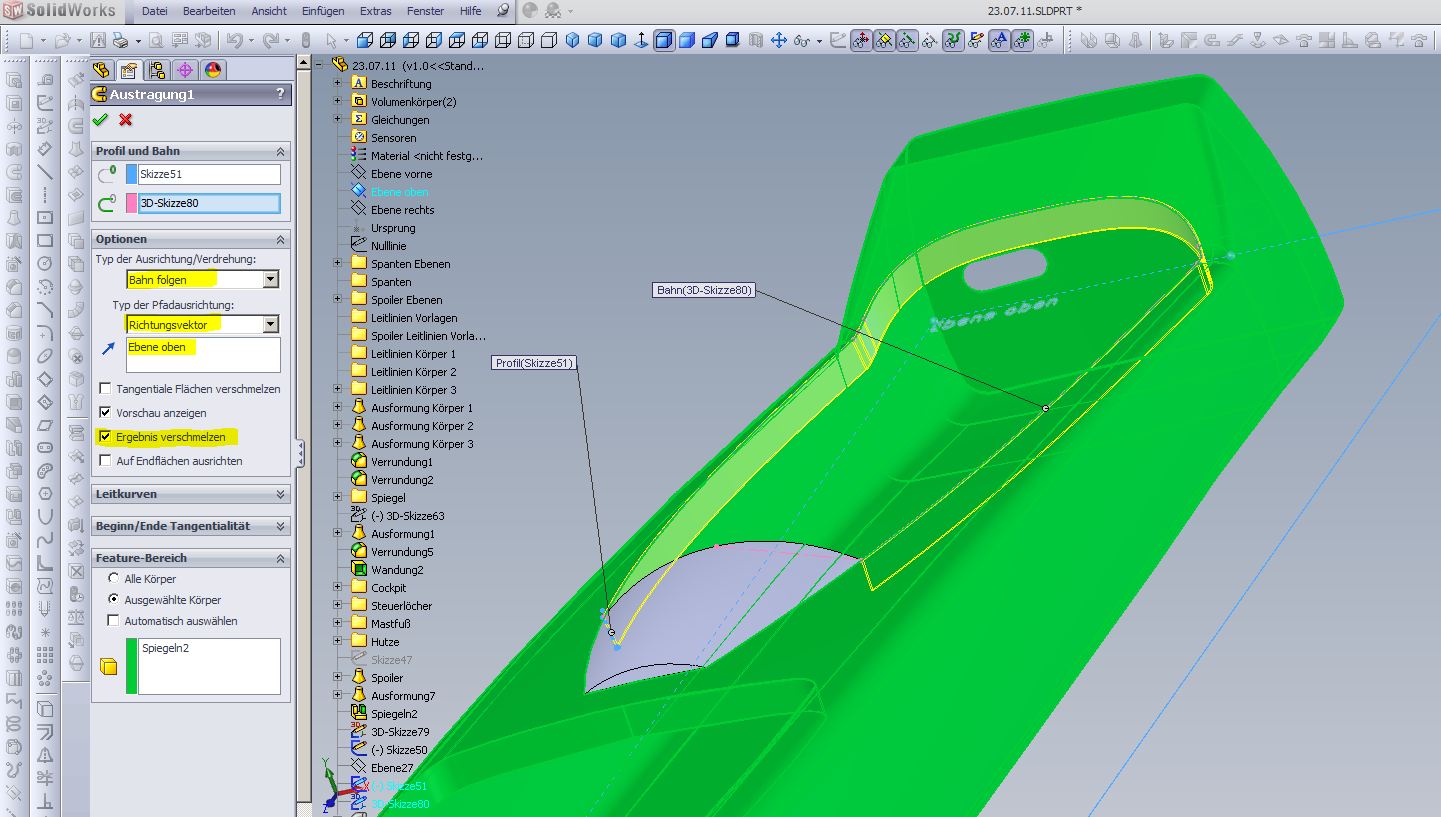

F2_022542_7.JPG F2_022542_8.JPG

Hallo Flo,

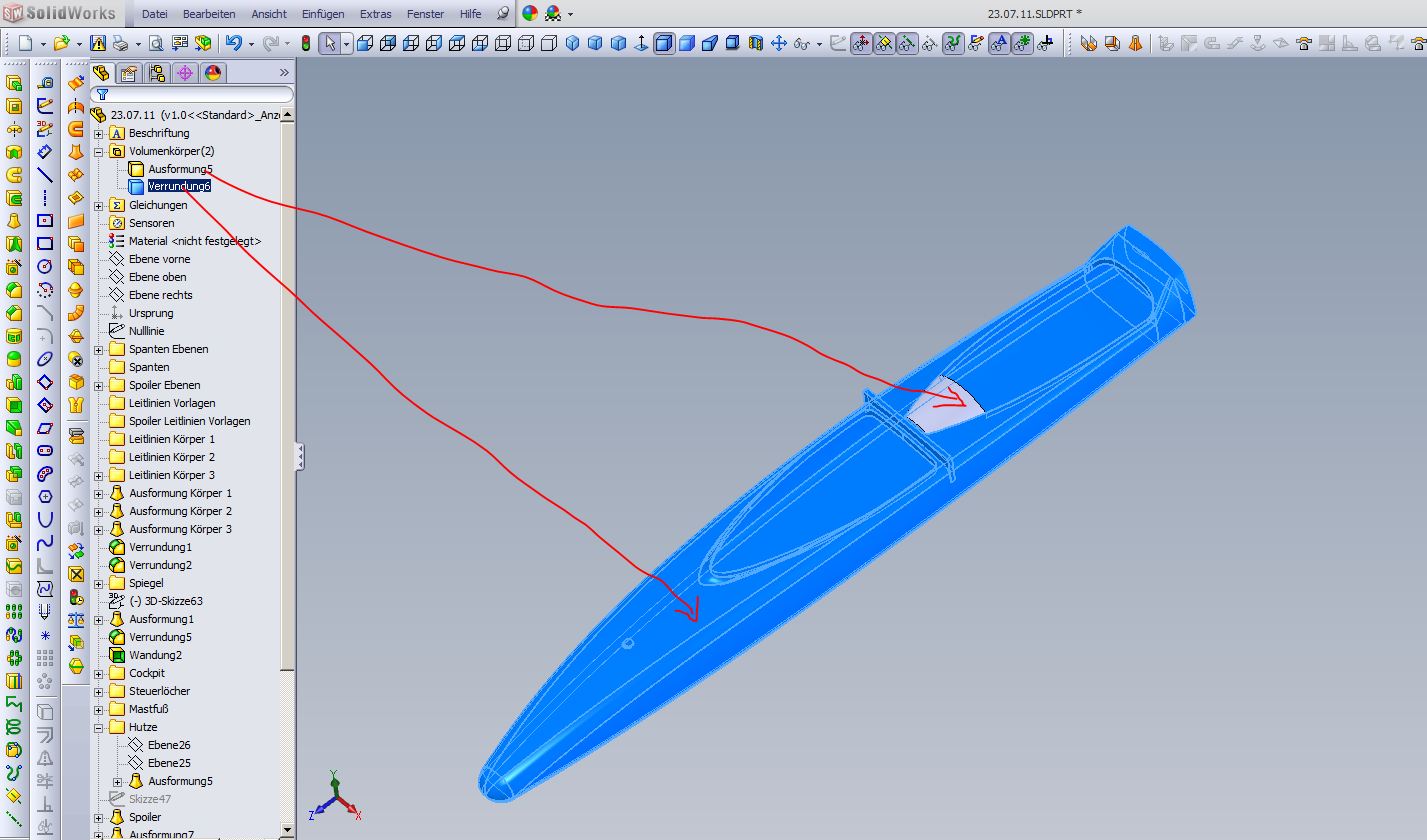

Ausformung 8 macht die Probleme!

Ersetze sie durch eine Austragung mit Skizze 51 und Option Richtungsvektor Ebene Oben

das aber mit der kompletten Konturübernahme in 3D Skizze 79 ! (Feature nicht spiegeln)

Außerdem ist Deine Hutze Ausformung 5 ein einzelner Volumenkörper.

Den solltest Du dringlichst mit dem Rest verbinden, sonst gibts nicht nur bei der nächsten Verrundung große Augen

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 30. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat Perfekt geklappt, wenn ich dich nicht hätte Andreas, dann wär ich schon längst eingegangen.

Vielen vielen Dank!

Bis zum nächsten Mal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
