Thema: Austragung (2073 mal gelesen)
|
graugruen
Mitglied
Qualitäts- u Prozessmanagement
   Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 11:10  <-- editieren / zitieren -->   Unities abgeben:

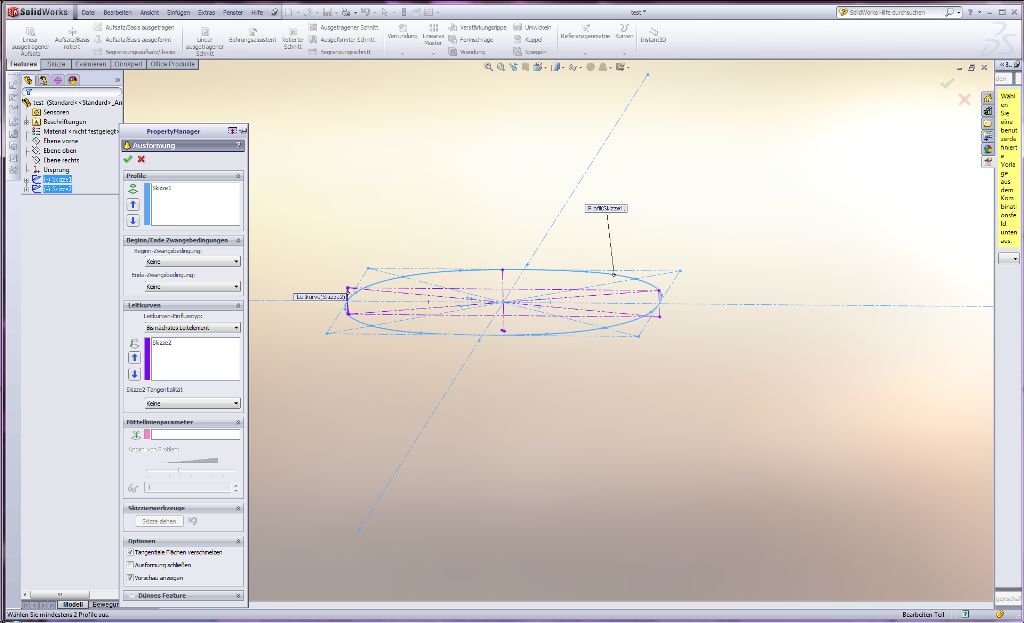

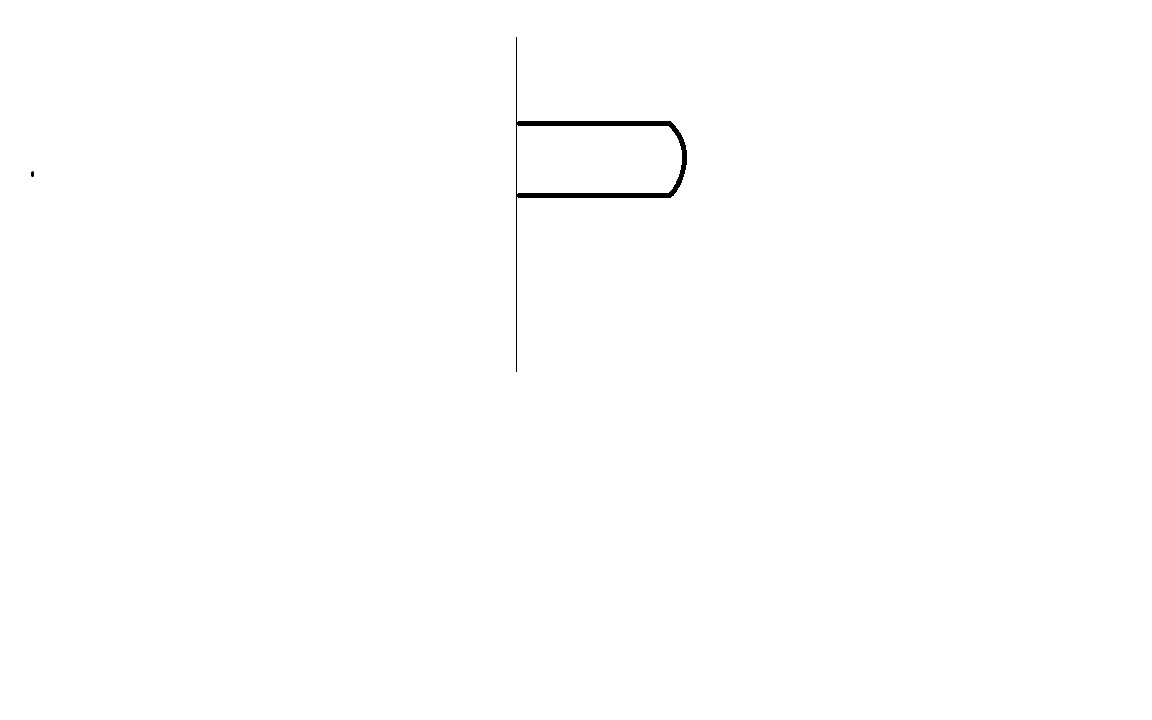

Hallo zusammen: brauche wieder Hilfe bei den ersten Gehversuchen mit SWX  : Hab eine Skizze erstellt (ca ein Oval auf der Ebene oben) Auf der Ebene vorn eine zweite Skizze: Einen Bogen, der die äussere Begrenzung für das spätere Teil darstellen soll. Das ganze soll erst mal eine ganz einfache ovale Scheibe werden, die in der Mitte 1 knappen Millimeter breiter als an Ober und Unterseite sein soll. (also konvex) Wenn ich entlang des Profils austrage, ist die Scheibe aber im Schnitt gesehen links quasi konvex, rechts aber konkav. Wie mach ich das bei einem solchen Teil? Bei einer Rotations wärs ja einfach gewesen, dann ist das Teil an allen Stellen gleich gewölbt. Grüße, graugrün Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 11:45 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 11:56 <-- editieren / zitieren --> Unities abgeben:
Nein, es ist nichtmal so kompliziert. Dennoch danke, myca. Deine Datei ist auch total lehrreich für mich. Ich schäm mich schon immer für meine total blöden Fragen.  Es soll ungefähr so sein wie eine Linse. Also im Querschnitt bi-konvex. Oben und unten planar. Hast Du eine Idee? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 12:13 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
 Hi, Code:
brauche wieder Hilfe bei den ersten Gehversuchen mit SWX:
... Zitat:
Ich schäm mich schon immer für meine total blöden Fragen.
Brauchst Du nicht - da muß JEDER durch.
Zitat:
Also im Querschnitt bi-konvex. Oben und unten planar.
 Planar ist nicht konvex. G.  thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 12:52 <-- editieren / zitieren --> Unities abgeben:
hihi, klar ist konvex nicht planar.  Wie erklär ichs Euch, Stell Dir zwei parallele gleichgroße ovale Flächen vor. Eine auf Ebene oben, die andere parallel 1 cm darüber bspw. Die sollen jetzt verbunden werden mit einem Bogen. Konvex eben, damit das Ergebnis ausieht wie eine Linse. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DanielH
Mitglied
Dipl.-Ing. (BA) / Medizintechnik
Beiträge: 103
Registriert: 16.11.2009 Creo Elements/Pro 5.0 (M090)
Win 7 64bit
FX 2000
Xeon E31225 3.10GHz
8GB RAM
|
erstellt am: 27. Jun. 2011 12:54 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 27. Jun. 2011 13:06 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 27. Jun. 2011 13:30 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 14:03 <-- editieren / zitieren --> Unities abgeben:

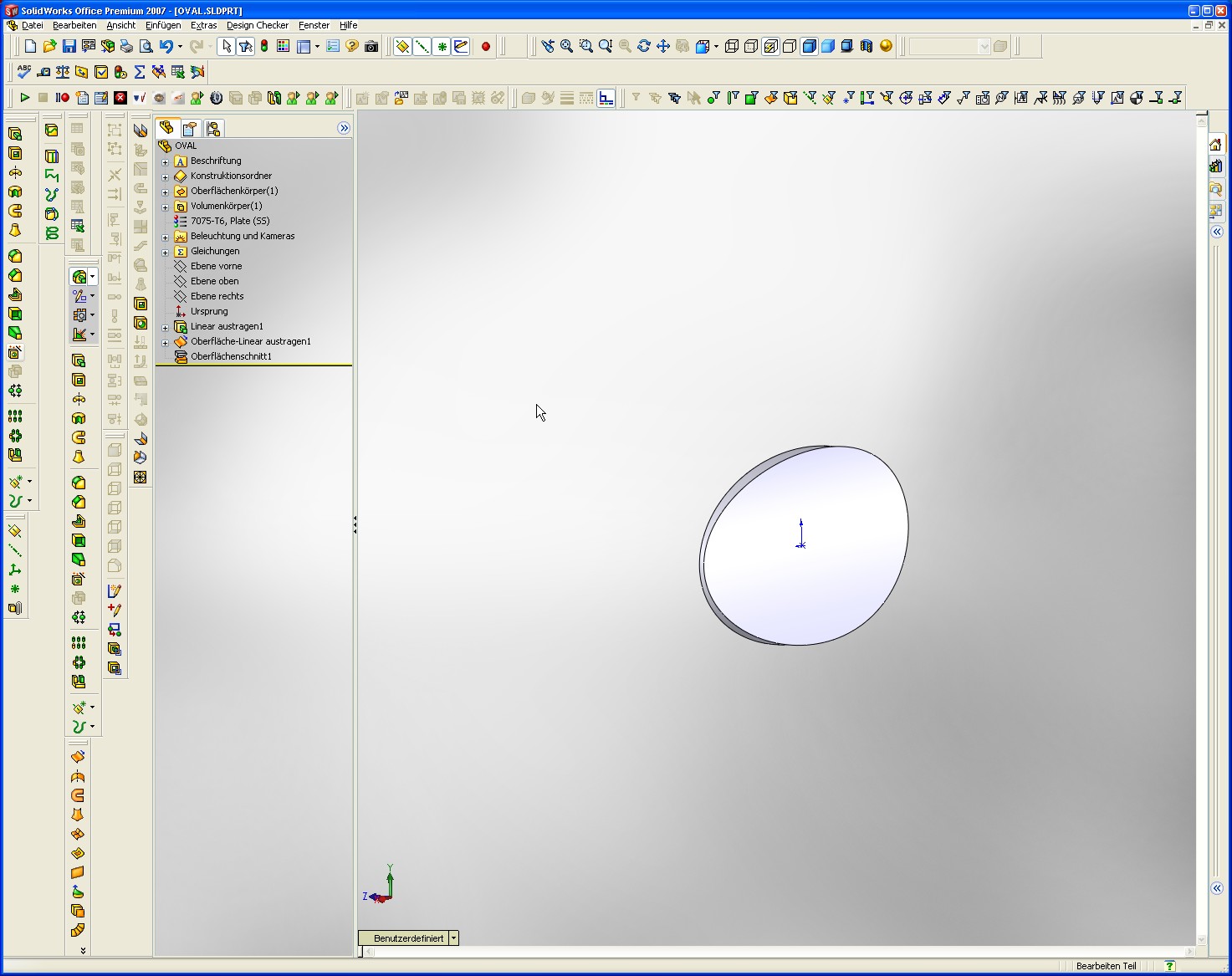

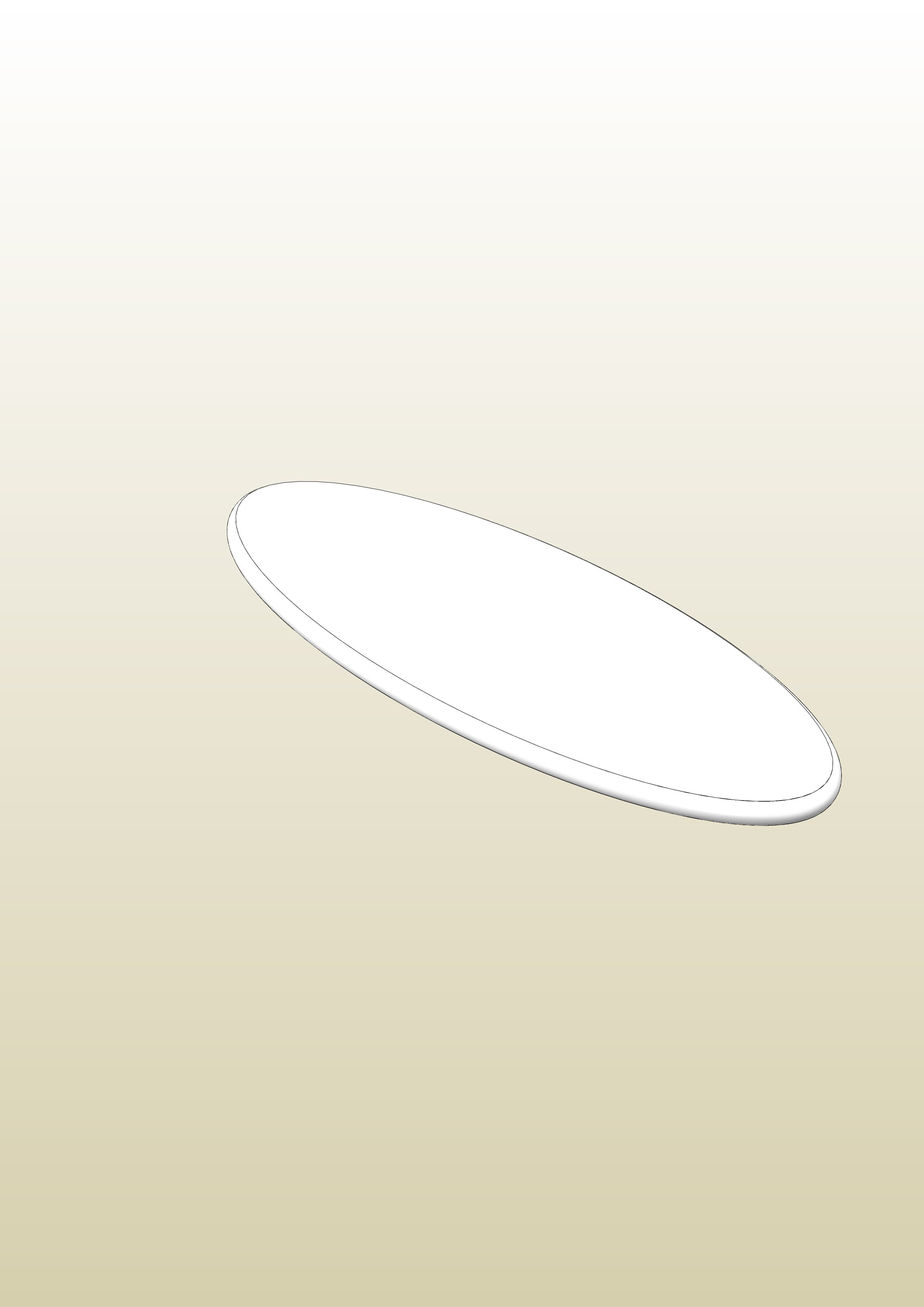

Okay, das hatte ich mir simpler vorgestellt. das Ergebnis ist jedenfalls das, was ich brauche. Mit Flächen arbeiten, das muss ich wohl noch ein bissl üben, da hab ich ja noch gar überhaupt keinen Plan .... Bei meinen Versuchen war halt das Problem, dass, wenn im Schnitt betrachtet, die Austragung an der vorgegebenen Bahn war nur genau an der Bahn so wie gewünscht, an der gegenüberliegenden Seite war das Teil dann konvex..... Ahjeee, dabei sah das so einfach aus.... Dann vertief ich mich nochmal genauer in Eure Vorschläge. Ein Riesen Dankeschön! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
Hallo,
Zitat:
die Austragung an der vorgegebenen Bahn war nur genau an der Bahn so wie gewünscht, an der gegenüberliegenden Seite war das Teil dann konvex.....
Zitat:

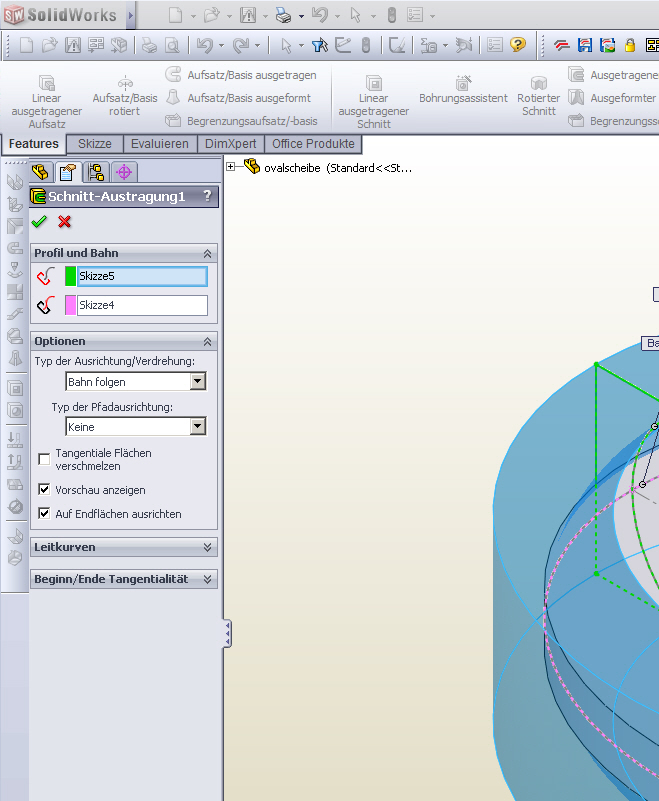

Die Option "Bahn folgen" bei der Austragung?
- von Christian beachten, weil es die Lösung darstellt! G. thomas ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anfänger-paul
Mitglied
Elektro-Techniker
Beiträge: 158
Registriert: 27.11.2003 Intel(R) Xeon(R) CPU E5-1620 0 @ 3.60GHz
NVIDIA Quadro 4000
16 GByte RAM
ATA SSDSA2BW16 SCSI Disk Device
Windows 7 Enterprise
SW 2013 x64 SP3.0
keytech 13
ERP Microsoft Navision NAV 2009 R2
|
erstellt am: 27. Jun. 2011 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
Hallo zusammen, ich versteh's nicht ganz, hoffe aber richtig geraten zu haben.
gruß,
paul
edit:
ich sehe gerade, dass Christian's Entwurf ja schon die ähnliche Lösung war.
[Diese Nachricht wurde von anfänger-paul am 27. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 14:21 <-- editieren / zitieren --> Unities abgeben:
Christians Datei lässt sich hier leider nicht öffnen. Aber Ihr ratet richtig, die Teile sind ungefähr so wie ich sie brauche. Dein Vorschlag, Paul, sieht ja total simpel aus, wieso kommt man nie auf sowas? Ich mach das jetzt mal nochmal von gaaaaanz vorne.... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 14:32 <-- editieren / zitieren --> Unities abgeben:
|
anfänger-paul
Mitglied
Elektro-Techniker
Beiträge: 158
Registriert: 27.11.2003 Intel(R) Xeon(R) CPU E5-1620 0 @ 3.60GHz
NVIDIA Quadro 4000
16 GByte RAM
ATA SSDSA2BW16 SCSI Disk Device
Windows 7 Enterprise
SW 2013 x64 SP3.0
keytech 13
ERP Microsoft Navision NAV 2009 R2
|
erstellt am: 27. Jun. 2011 14:35 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 15:05 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
anfänger-paul
Mitglied
Elektro-Techniker
Beiträge: 158
Registriert: 27.11.2003 Intel(R) Xeon(R) CPU E5-1620 0 @ 3.60GHz
NVIDIA Quadro 4000
16 GByte RAM
ATA SSDSA2BW16 SCSI Disk Device
Windows 7 Enterprise
SW 2013 x64 SP3.0
keytech 13
ERP Microsoft Navision NAV 2009 R2
|
erstellt am: 27. Jun. 2011 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 15:33 <-- editieren / zitieren --> Unities abgeben:
Ihr seid klasse ! Jetzt gehts weiter mit meinem Teil. Ich zähle schon wieder eine ordentliche Portion graue Haare mehr als heute morgen . Das alles immer so zwischendurch zu machen ist gar nicht so einfach, meine Hauptaufgaben sollen ja schliesslich auch nicht liegenbleiben. Jetzt muss ich auf eine plane Oberfläche noch einmal die Aussenkontur für eine Art Füsschen aufskizzieren. Mit Offset gehts schonmal nicht, denn das neue Oval soll nicht parallel zur Aussenkante sein... Na, mal schauen, was ich da wieder anstelle..... LG und Danke fürs auf die Sprünge helfen.... graugrün Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 27. Jun. 2011 16:42 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 27. Jun. 2011 16:52 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
Zitat:
Original erstellt von myca:
Hi,ja, ja, ich bin einer...  G. thomas
Hallo Thomas, hast du nichts zu tun? mit einem Feature ist schon hübsch, und dann noch mit verschiedenen Radien ich hätt die Bahnen vielleicht unter 27,38° angelegt, dann macht das bemaßen in den Schnitten noch mehr Spaß  Gruß, Christian (kurz vor Feierabend) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jun. 2011 17:06 <-- editieren / zitieren --> Unities abgeben: Nur für graugruen
|
graugruen
Mitglied
Qualitäts- u Prozessmanagement
Beiträge: 137
Registriert: 30.08.2010 Solidworks 2011
|
erstellt am: 27. Jun. 2011 18:58 <-- editieren / zitieren --> Unities abgeben:
|
