Funktion Bemaßen (DS SolidWorks/SolidWorks)

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

Autor

Thema: Funktion Bemaßen (1630 mal gelesen)

Floydpepper
Mitglied
Student

Senden Sie eine Private Message an Floydpepper

Schreiben Sie einen Gästebucheintrag für Floydpepper

Beiträge: 7
Registriert: 19.03.2011

erstellt am: 27. Jun. 2011 07:39

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo!

Ich habe eine Gleichung in eine Konstruktion eingebunden und muss diese Gleichung bemaßen. Wie kann ich das machen... finde dazu gerade keine anwendung.

Vielen Dank! :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de

Senden Sie eine Private Message an Duckbone

Schreiben Sie einen Gästebucheintrag für Duckbone

Beiträge: 585
Registriert: 20.09.2010

Dell Precision M4700
Intel Core (TM) i7-3540M CPU 3.00 GHz / 3.00 GHz
8GB RAM
64 Bit
Intel HD Grafics 4000
NVIDA Quadro K2000M

erstellt am: 27. Jun. 2011 08:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für Floydpepper

Hallo Floydpepper,

ich habe eine asphaerische Linse mit einer Funktion erstellt und diese einfach mit der Funktion sowie den Werten beschrieben, d.h. keine Bamassung sondern in Textform mit Pfeil.

Gruß Olli

------------------
... und nach Nehberg:
letŽs fetz - heut beginnt der Rest des Lebens!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Senden Sie eine Private Message an Jonischkeit

Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 27. Jun. 2011 08:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für Floydpepper

Hallo Floydpepper,

du kannst doch einfach die erzeugte Geometrie mit einem gesteuerten Maß bemaßen......
Oder hab ich deine Frage falsch verstanden?

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Floydpepper
Mitglied
Student

Beiträge: 7
Registriert: 19.03.2011

erstellt am: 27. Jun. 2011 09:47

<-- editieren / zitieren -->

Unities abgeben:

Danke schon mal für die Antworten.

@Jonischkeit:

Gesteuerte bemaßung ist ja beim Konstruieren aber ich muss die Gleichung in einer Zeichnung bemaßen und da findet SW keine Linie oder Radius.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de

Beiträge: 585
Registriert: 20.09.2010

Dell Precision M4700
Intel Core (TM) i7-3540M CPU 3.00 GHz / 3.00 GHz
8GB RAM
64 Bit
Intel HD Grafics 4000
NVIDA Quadro K2000M

erstellt am: 27. Jun. 2011 10:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Floydpepper

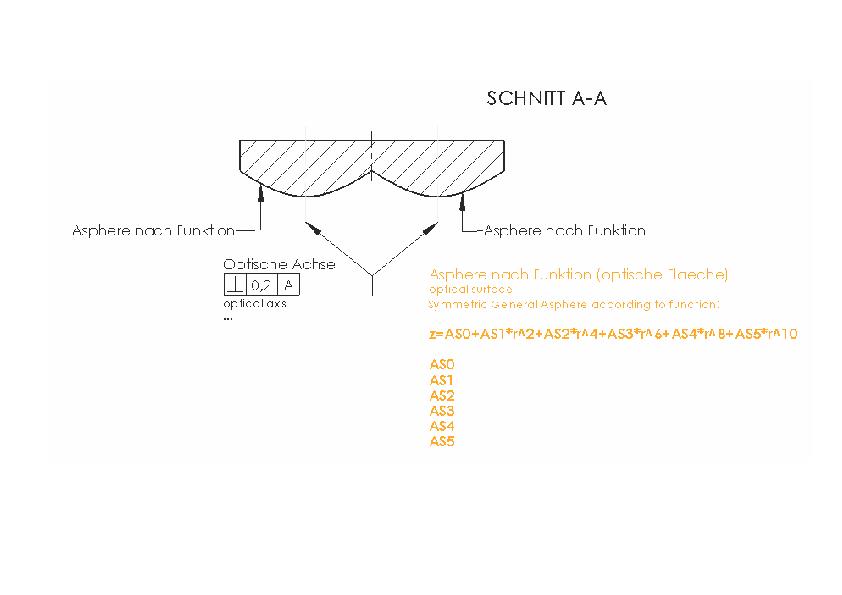

Funktionsbemassung.pdf

moin ,
... stell doch ma ein Bild, ... ein.

so sieht das bei uns aus.

Gruß Olli

------------------
... und nach Nehberg:
letŽs fetz - heut beginnt der Rest des Lebens!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Floydpepper
Mitglied
Student

Beiträge: 7
Registriert: 19.03.2011

erstellt am: 27. Jun. 2011 11:07

<-- editieren / zitieren -->

Unities abgeben:

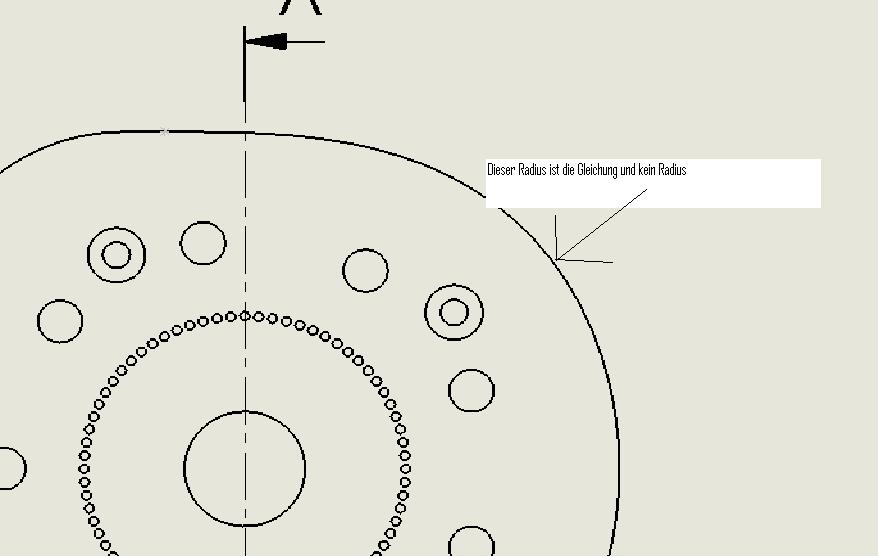

Hoffe das mit dem Bild klappt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Floydpepper
Mitglied
Student

Beiträge: 7
Registriert: 19.03.2011

erstellt am: 27. Jun. 2011 11:08

<-- editieren / zitieren -->

Unities abgeben:

So wie Du es gemacht hast ha ich es auch schon gemacht aber ich dachte das SW das auch irgendwie besser darstellen kann.

Danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 27. Jun. 2011 11:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für Floydpepper

Hallo,

in der Skizze Stützpunkte setzten und bemaßen,

dann in der Zeichnung Modellellemente übernehmen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Senden Sie eine Private Message an ad_man

Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 27. Jun. 2011 11:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für Floydpepper

Hallo Floydpepper,

du wirst das Teil doch wahrscheinlich auf einer CNC-Maschine herstellen lassen,
oder liege ich verkehrt? Dann reicht doch in der Zeichnung die Angabe
der Gleichung, wie Olli es beschrieben hat, aus.
Solltest du das Ganze irgendwie händisch herstellen lassen, (die arme
Sau, die das feilen muss ) solltest du ein paar Punkte definieren,
die angerissen werden und dann geht die Handarbeit los.

------------------
==========
Gruß
Andreas
==========

[Diese Nachricht wurde von ad_man am 27. Jun. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Floydpepper
Mitglied
Student

Beiträge: 7
Registriert: 19.03.2011

erstellt am: 27. Jun. 2011 13:07

<-- editieren / zitieren -->

Unities abgeben:

habe wahrschienlich keine CNC zur verfügung... wie funktioniert das denn mit den Stützpunkten? kann man da dann die x und y punkte annehmen wie z.B. in ner Ordinatenbemaßung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
