Thema: Winkel zwischen Ebene und Gerade (7611 mal gelesen)
|
puschi20 Mitglied Student
 Beiträge: 4 Registriert: 14.11.2007
|
erstellt am: 26. Jun. 2011 12:55 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich möchte mit Solidworks gern eine Skizze erstellen, bestehend aus 3 Koordinatenebenen und einer im Raum liegenden Achse. In dieser Skizze sollen dann die drei Winkel zwischen der Geraden und den drei Ebenen dargestellt werden. Mit "Intelligente Bemaßung" funktioniert das irgendwie nicht. Über "Evaluieren" --> "Messen" bekommt man den Winkel zwar ausgegeben, allerdings benötige ich ihn in die Skizze eingezeichnet. Weiß jemand ob und wie das geht? Die Skizze dient der Veranschaulichung in einem Beleg. PS: ich nutze SW 2010 Vielen Dank für eure Hilfe mfG David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Beck Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 2580 Registriert: 02.10.2006 Firma: SW 2024-3.1 + PDM Prof. Windows 10 Pro 64bit, i9-11900 32 GbRAM, Quadro P2200 Home: SW 2023-5.0 Passungstabelle von Heinz Windows 11 Pro 64bit, i7-12700K, 32 GbRAM, GeForce GTX 1050Ti Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 26. Jun. 2011 14:43 <-- editieren / zitieren --> Unities abgeben:          Nur für puschi20
Hallo David, es wäre für uns leichter dir zu Helfen, wenn du deine Datei mit der Skizze hier angehängt hättest. Grüße, Andi ------------------ Hast du kein Problem? Such dir eins. ( Und löse es ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 26. Jun. 2011 15:10 <-- editieren / zitieren --> Unities abgeben:          Nur für puschi20
|
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)

 Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 27. Jun. 2011 11:18 <-- editieren / zitieren --> Unities abgeben:          Nur für puschi20

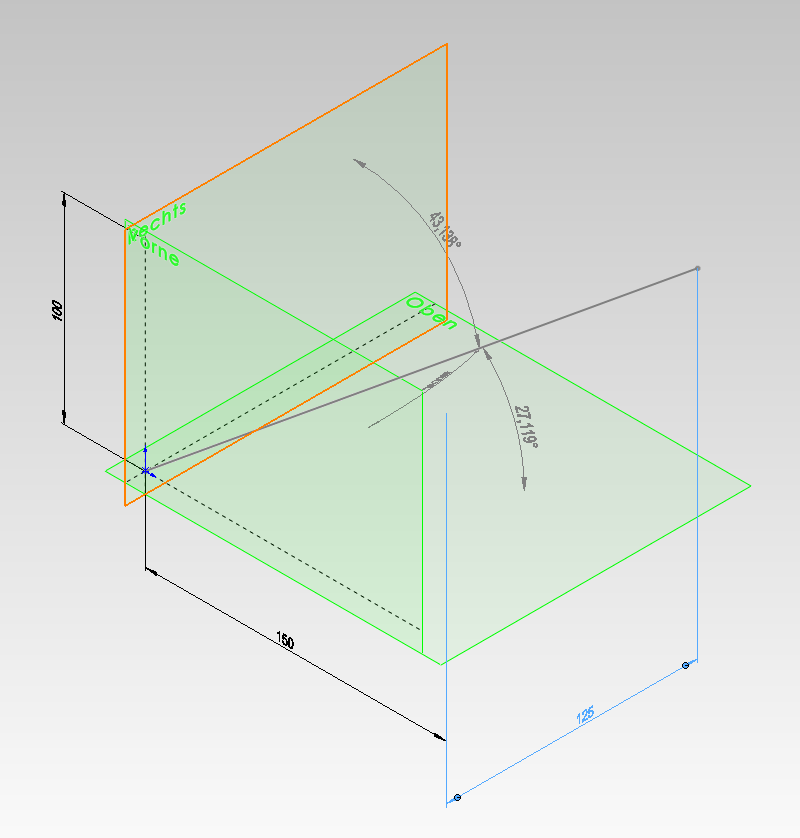

Hallo David, wenn ich dich richtig verstanden habe willst du jeweils den Winkel zwischen einer Geraden und einer der drei Ebenen, die durch das Koordinatensystem aufgepannt werden. Wenn das so sein sollte benötigst du eine 3D-Skizze, die der aus dem Anhang ähneln sollte! Leider kann man in SWX bislang nicht direkt den Winkel zwischen einer Linie und einer Ebene bemaßen. Alternative: Ich habe es so gelöst, dass ich auf jede Ebene das Lot gefällt habe. Von dem Punkt wo sich Lot und Ebene schneiden noch eine "Linie" zum Ursprung ziehen. Nun kannst du den Winkel zwischen Ebene und Gerade bemaßen! 2 Tipps noch: 1. Die Komponentenbemaßung einer Strecke kann man durch anklicken der Linie und dann durch Umschalten mit "Tab" erstellen. 2. Würde einfach die Standardebenen einblenden und nicht selbst erstellen. -> RMT einblenden / -> Ansicht -> Ebenen Viel Spaß und Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
puschi20 Mitglied Student
 Beiträge: 4 Registriert: 14.11.2007
|
erstellt am: 27. Jun. 2011 15:27 <-- editieren / zitieren --> Unities abgeben:
Hallo und vielen Dank euch allen, tony 23 hat meine Frage richtig verstanden  Die gezeigte Lösung funktioniert sicher, ist aber etwas unübersichtlich. Kann man die Hilfslinien evtl. nachträglich ausblenden? Aber zur Not kann ich die ja auch noch mit Photoshop entfernen. Brauch dieses Konstrukt ja nur zur Veranschaulichung. Grüße David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)

 Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 27. Jun. 2011 16:03 <-- editieren / zitieren --> Unities abgeben:          Nur für puschi20

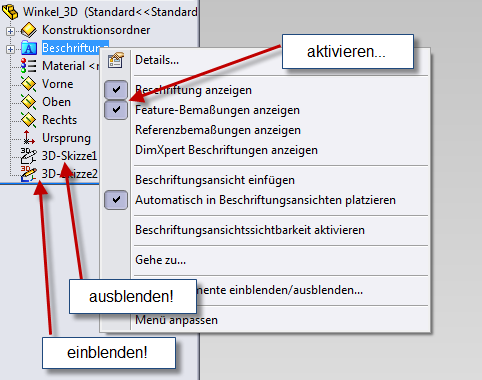

Hallo, so ungefähr?  ..... ich bin zwar nicht der Freund von "hintricksen", aber auf die Schnelle würde ich das so machen: 1. Feature-Bemaßung einschalten -> du bekommst die Winkel angezeigt obwohl die Skizze inaktiv ist. 2. Skizze 1 einblenden -> Alle Geraden + Hilfslinien sind eingeblendet 3. Eine neue 3D-Skizze erstellen -> deine Gerade aus 3D-Skizze 1 (eingeblendet) nachfahren 4. Skizze 1 ausblenden! Fertig... Gruß EDIT: Pics hinzugefügt... [Diese Nachricht wurde von tony23 am 27. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |

| |
