Hallo,

wir versuchen DXF-Dateien in Eagle zu importieren. Eagle (Leiterplattenprogramm) akzeptiert allerdings nur geschlossene Linienzüge. Demodateien und einzelen Versuche funktionierten. Produktiv nutzen geht allerdings nicht.

Wer hat damit Erfahrung von Soldiworks 2010 bzw. DraftSight (oder sogar was ganz anderes) Zeichnungen zu erstellen, die man dann in Eagle importieren kann.

Es sind eigentlich nur ein paar Linien, Kästchen und Kreise. Die müssen allerdings recht genau positioniert werden. Daraus wollen wir dann mit Eagle die Leiterplatte machen lassen.

Vielen Dank für jegliche Hilfe, da die Boardsuche und WWW-Suche bisher ergebnislos blieb

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Longius.

Du bist hier im Solidworks Simulation Forum gelandet.
Ich denke, Dein Anliegen ist im Solidworks-Forum besser aufgehoben.

Ich verschiebe mal den Beitrag dahin.

Zwar ging das heute bei einem anderen Beitrag schon mal grandios
in die Hecke, aber so schnell kriegt uns die Technik nicht klein.

Roland

------------------
Das Unmögliche möglich zu machen
ist ein Ding der Unmöglichkeit.

Andy Brehme - deutscher Fussballer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Zitat:

---

Eagle (Leiterplattenprogramm) akzeptiert allerdings nur geschlossene Linienzüge. Demodateien und einzelen Versuche funktionierten.

---

Nicht nur - auch doppelte Linien machen es kaputt ( DXF zum Einlesen) ...

Schicke mir Deine DXF, die nicht geht und eine vom Demo die geht.

ISCH GUCKEN DANN WAS SACHE ISCHT

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

guten Morgen

mir hat dieser Beitrag http://ww3.cad.de/foren/ubb/Forum58/HTML/000023.shtml  geholfen

ich erstelle die Leiterplatte im SWX, leite eine Zeichnung davon ab, so sind alle doppelten Kanten mal weg, schreibe ein DXF und schreibe ein Script, dieses Script findest du auf der Eagle-Seite

dann nur noch im Eagle das Script ausführen

klappt sehr gut

------------------
gruss aus murten

thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil_20.zip

Guten Morgen!

Das mit dem Zeichnung ableiten, speichern und dann Speichern unter als DXF hab ich gemacht. Der Converter hat es auch recht gut konvertiert.

ABER: Der Elektrokollege meinte, es kommen nur Wire-Linien raus, mit denen wir nix anfangen können.

Anbei hab ich mal ne Test-DXF-Datei angehängt. Kontur 40x40mm und ne Leiterbahn mit der Breite 1,23456mm

Vielen Dank soweit!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

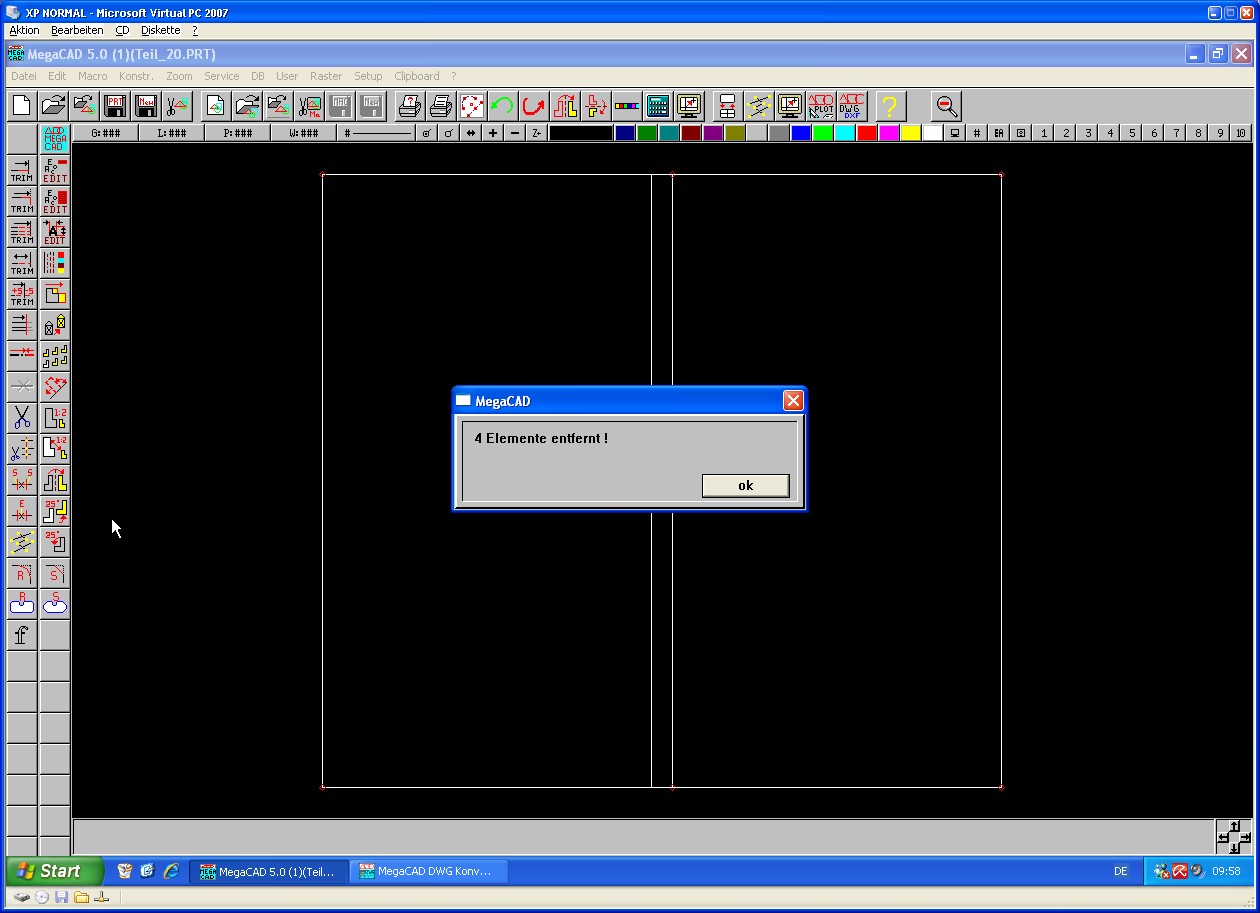

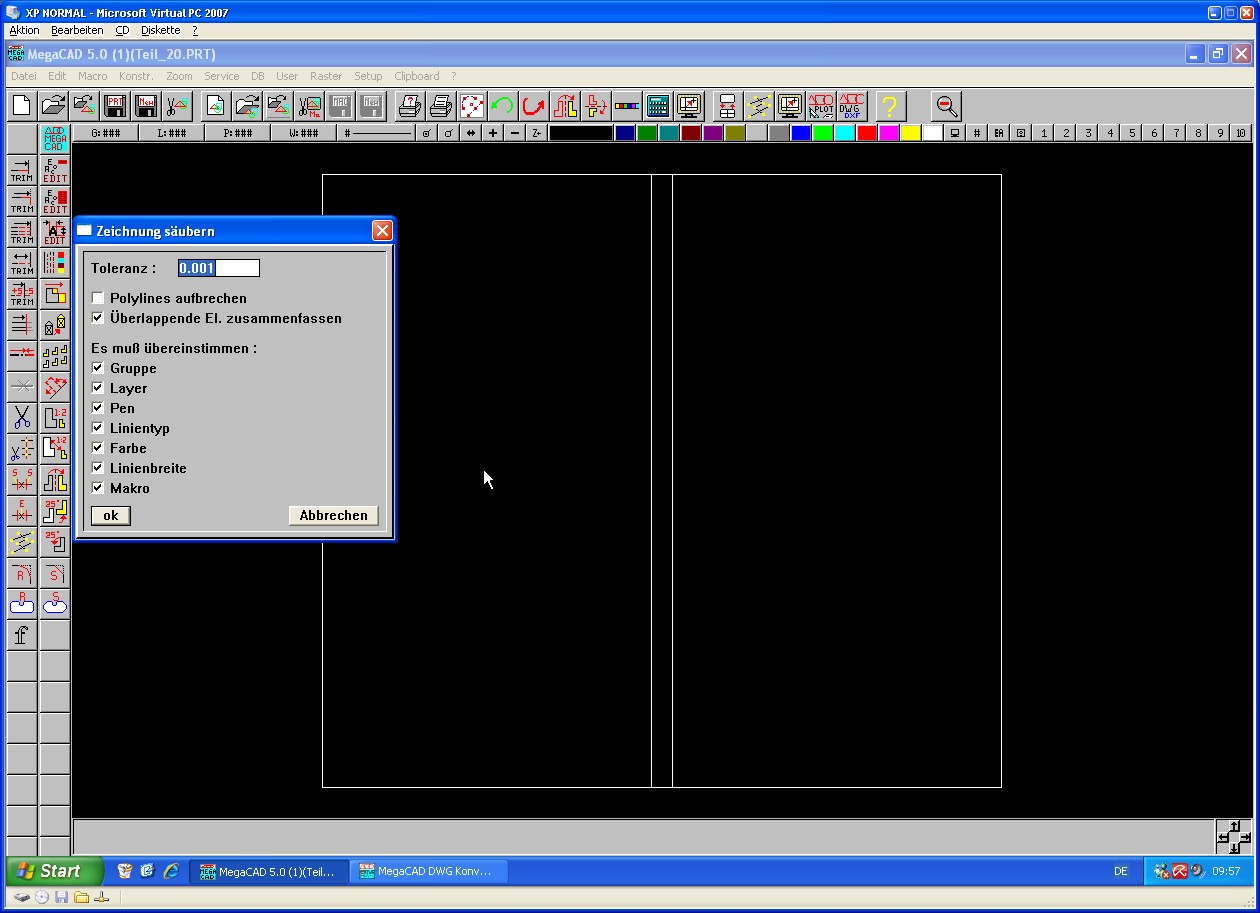

DXF-PRUEF.jpg DXF-PRUEF1.jpg

Hallo,

ja, da sind ungültige Elemente (was für welche, kann ich nicht sagen...). Andere Möglichkeit, die ich sehe, ist das DXF-Format an sich - manche Programme wertragen die höcheren Versionen nicht.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

also DXF auf SWX und Draftsight gezeichnet geht auch nicht.
Auch wenn man es als ältere Version in ASCI oder Binär speichert, was wohl nur unter Draftsight geht.

Es wird zwar dann übersetzt, jedoch lassen sich die Linien dann unter Eagle nicht auf den TOP-Layer verschieben... Komisch.

So weit: Nochmals vielen Dank. Für weitere Eingebungen sind wir natürlich sehr dankbar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schau mal - in der Anlage.

Ich habe folgendes gemacht...

Zuerst deine DXF bereinigt. Dann die Linien in zwei Polylinienzüge umgewandelt (eine Polylinie für die Kontur der Platte, die andere für die der Bahn). Auch die Layernbelegung habe ich geändert - bei dir ist alles auf Layer "0". Ich habe die eine Kontur auf Layer 1 und die andere auf Layer 2 gelegt.

..schau mal, ob das was gebracht hat...

HTH,

---

Hallo,

erstmal Danke für die Mühe!

Aussehen tut's ja schon mal sehr gut.
ABER: Mit dem einen oder eigenen Converter tut sich garnix...

Zitat:

---

GRID MM;
SET WIDTH 0.0;
CHANGE POUR SOLID;
LAYER  1;
SET WIRE_BEND 2;

---



Beide Male erkennt er keine Objekte und gibt somit 0 aus. Siehe Script. So auch bei dxf2scr.exe.
Ich hab auch nochmal versucht die Polylinien in Splines und was weiß ich nocht zu ändern. Zu verbinden und auch wieder nicht...
Ich bekomms irgendwie nicht hin...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo...

..veruschs nochmals mit denen hier...

Habe die Geometrie kurz neu erstellt -
dann als DXF ausgegeben - 1x Binär / 1x Standard (beides im ACAD 12-Format mit "nur" 6 Nachkommastellen).

Was sagt denn die Hilfe des Konverters zum Thema "Import von DXF-Daten" - gibt es da spezielle Konventionen?

Oder gibt es noch andere Import-Formate?
(DXG / PLT - HGPL / CDL...)



---

Hallo,

hab ich versucht: a) mit dem Konverter über Eagle und b) mit dem dxf2scr.exe-Konverter von der Eagle-Seite.

Ergebnisse:
_2 ging garnicht. Konverter hatte nix im Script.
_3 ging auch nicht. Allerdings hatte der a)-Konverter zumindestens keine unendlichen Ränder. Polygone wurden im Konverterscript zumindest geschrieben. Angezeigt wurde jedoch beide Male nix.

Dies bestätigt allerdings wieder, dass die DXF-Dateien nicht binär, sondern im Standardformat (ASCII) gespreichert sein sollten bzw. müssen.

Das mit den anderen Import-Formaten muss ich klären.

Die Dateien liegen dabei auf einem Netzlaufwerkt. Die Dateien sind dabei grundsätzlich entzippt - was jedoch ein r(w)ichtiger Hinweis ist.

Auch wenn ich nicht den gewünschten Erfolg verbuchen kann, danke ich soweit ganz arg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
