Tach liebe CAD-Freunde,

da ich mal wieder mit meinem Latein am Ende bin, bzw. mal wieder Neuland betrete, wollte ich euch um Hilfe bitten.
Im Anhang hab ich mal das Problemteil als Dummy abgelegt. Dort sind auch sämtliche Trennnähte gekennzeichnet, an denen ich das Teil gern abspalten würde. Allerdings ist für mich die Frage, wie ich diese gestuften Abspaltungen realisiere. Rein gedanklich eigentlich ein simples Problem, aber mir fehlen die notwendigen Handwerkszeuge im CAD. Einen Dremel gibt es ja leider noch nicht  !
Ich habe versucht das ganze mit Oberfläche zu schneiden, aber es gibt immer wieder Probleme, beim Trimmen der Oberflächen (davon abgesehen, dass SW eine katastrophale Darstellung beim Trimmen von Oberflächen hat, man kann nicht wirklich unterscheiden, welche Teile jetzt selektiert sind und welche nicht). Ich hatte nach dem gestrigen Tag einen Knoten im Hirn...!

Es wäre schön, ihr mir das notwendige Handwerkszeug erklären könntet, so dass ich es dann auch an dem realen Teil umsetzen kann und wieder etwas mehr Wissen erlangt habe!

Vielen Dank und einen schönen Abend

Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hätts Du auch ein Bildchen mit aufgeklapptem Featurebaum für nicht SWX 2011er ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Deckeldummy.zip

Hallo, ich weis nicht ob ich es richtig verstanden habe, ich habe mal ein Beispiel beigefügt. Wichtig ist , das die Flächen zum Abspalten zusammengefügt sind und über das Bauteil herausragen. Deswegen habe ich auch nur den Hauptteil abgespalten und den Rest dann modelliert, ist einfacher.

HTH
mfG maddy

------------------
Gib mir die Gelassenheit, die Dinge zu ertragen, die ich nicht ändern kann.
Gib mir den Mut die Dinge zu ändern, die ich ändern kann und
gib mir die Weisheit die Dinge zu unterscheiden.
mfG maddy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BeispielBild2.jpg BeispielBild.jpg

Danke Maddy für den Tipp. Aber ich dachte es wäre nicht im Sinne des Erfinders, dass ich die grobe Struktur abspalte und dann die wichtigen Passteile hinzukonstruiere, oder?!

Außerdem habe ich nicht ganz verstanden, warum du nach dem Abspalten weitere Modifikationen im Deckeldummy gemacht hast? Wolltest du damit nur veranschaulichen, wie man in den abgespalteten Teilen weitermacht?

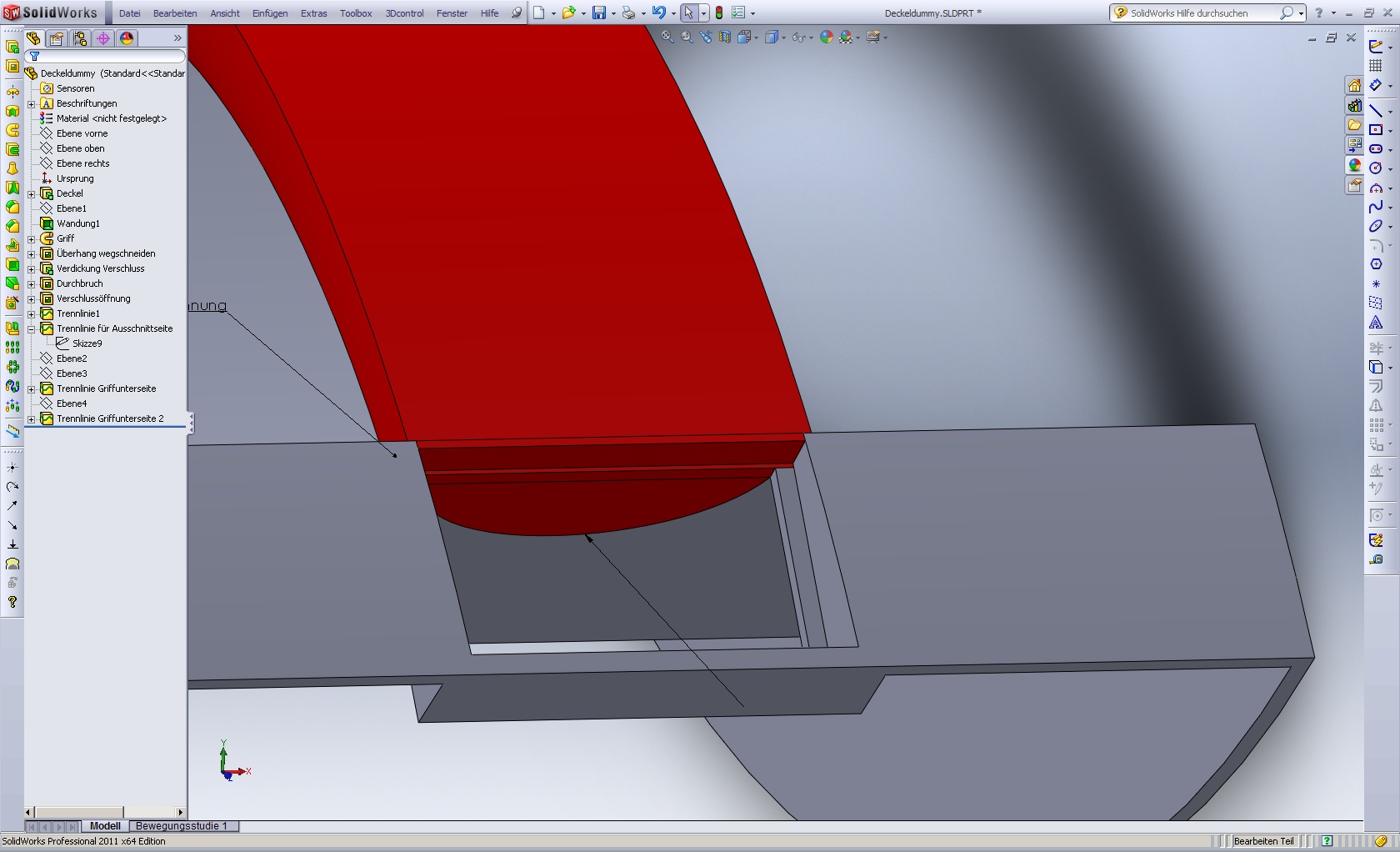

@Krümmel: Hab mal ein Beispielbilder eingestellt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich kann das Teil leider auf der Arbeit nicht runterladen.Ich würde da wahrscheinlich mit einem Multibody arbeiten, also Features nicht verschmelzen, somit muss du auch nichts abspalten. Wenn es aber nicht anderes geht, muss du die Trennoberflächen mit einem Offset von null erstellen, die dann eventuell noch anpassen/optimieren, so dass du saubere Trennflächen für einen Oberflächenschnitt erhälst.
Werde mir später (wenn es zeitlich klappt) die Datei noch runterladen.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe es tatsächlich hinbekommen! Mein Fehler war es, dass ich zum Abspalten eine Oberfläche erstellen wollte. Allerdings kann ich ja auch mit mehreren unabhängigen Flächen Abspalten. Jetzt hat es wir gewünscht geklappt  ! Kann ggf. auch meinen Dummy nochmal in dieser Weise modifizieren, damit Leute mit einem ähnlichen Problem vielleicht auch eine Lösung bekommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Micha,

ich würde mir das sehr gerne anschauen, wie du das gelöst hast.

---

Loesungsweg.jpg Deckeldummy.zip

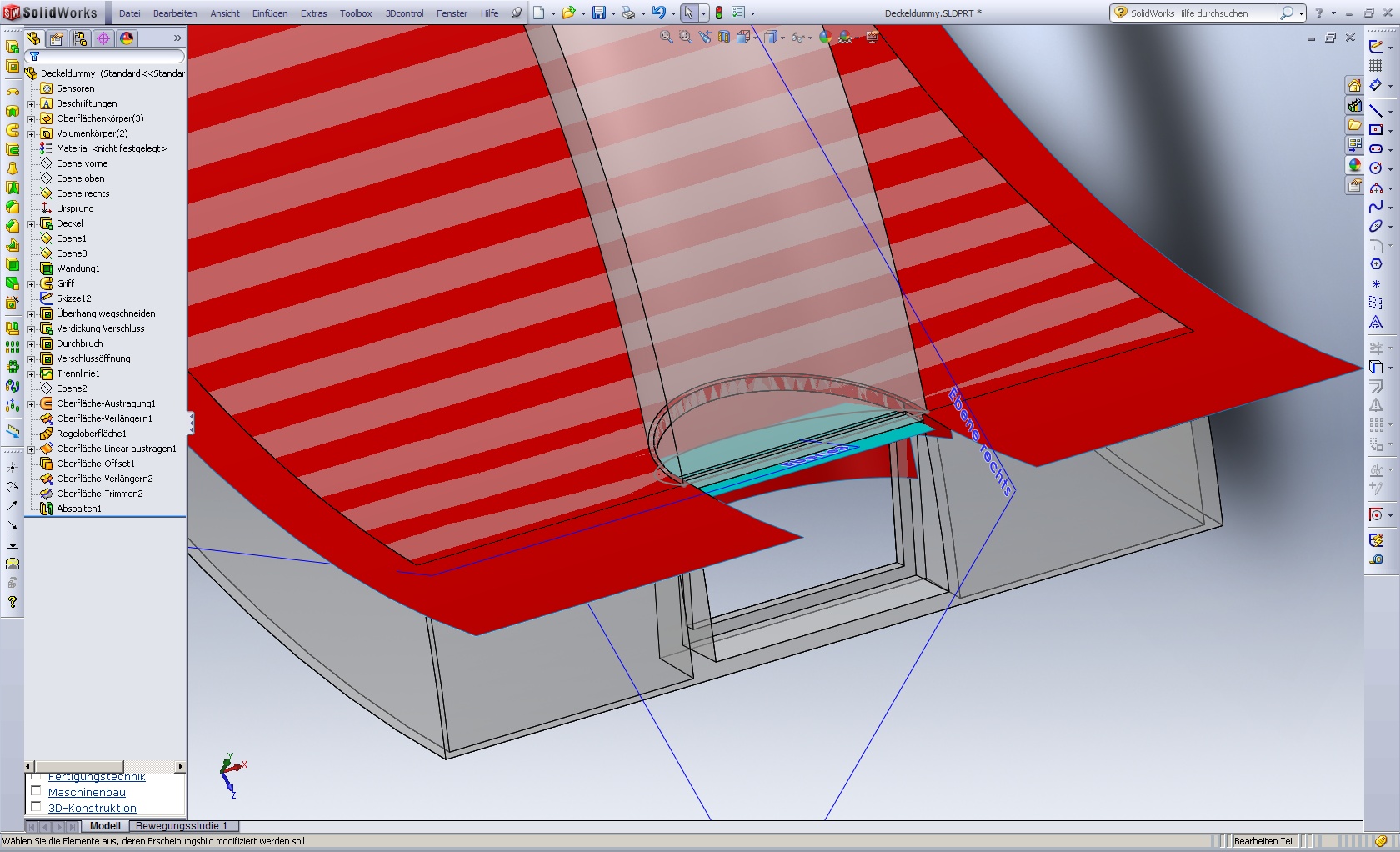

Wie gewünscht: Anbei mein Lösungsweg. Wenn jemand eine elegantere Idee hat, immer her damit  ! Ansonsten scheint mir diese Lösung vorerst die einfachste. Für Verbesserungen bzgl. der Anwendung von Oberflächen bin ich auch sehr offen, habe versucht die geeigneten Oberflächenfunktionen zu nutzen, aber vielleicht habe ich das ein oder andere noch nicht verstanden, so dass es da auch besser umgesetzt werden könnte.

Trotzdem vielen Dank an alle Leser und Mitdenker

Gruß

Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Micha -

dankeschön für deine Lösung - und wieder hab ich was gelernt :-)
