Thema: Sondergewinde durch Schnittrotation erstellen (3550 mal gelesen)
|
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 17. Mrz. 2011 19:10 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe ein Innengewinde nach ANSI mit dem Nennmaß 1 3/16" darzustellen. Hierzu habe ich folgende Werte ermitteln können: Tapping Drill size 1.125982 (Kernloch und Helix-Basis?) Major Diameter 1.18747794 (Schnittdurchmesser?) Pitch 0.06248019 (Steigung?) Nehm ich jetzt für die Skizze für den Schnitt ein 60° Dreieck mit der Höhe aus der Differenz von Major Diameter und Tapping Drill Size? Voll spitz zulaufend? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Mrz. 2011 19:28 <-- editieren / zitieren --> Unities abgeben:          Nur für NEONBLACK
Hallo, schau mal hier http://ww3.cad.de/foren/ubb/Forum571/HTML/000007.shtml Das gilt für metrische Gewinde! Google mal nach Ansi und übertrag die Werte. Du hast eine Helixbasis vom Nennmaß, Pitch ist die Steigung ,Tapping Drill = Kernloch. Das andere kannst Du vernachlässigen,ergibt sich wenn der Rest stimmt. MfG Andreas
Edit: So wies aussieht kannst Du das Wiki Schaubild 1:1 für Ansi übernehmen ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 17. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 17. Mrz. 2011 21:56 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Mrz. 2011 22:01 <-- editieren / zitieren --> Unities abgeben:          Nur für NEONBLACK
|
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 17. Mrz. 2011 22:05 <-- editieren / zitieren --> Unities abgeben:
|
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 17. Mrz. 2011 22:10 <-- editieren / zitieren --> Unities abgeben:

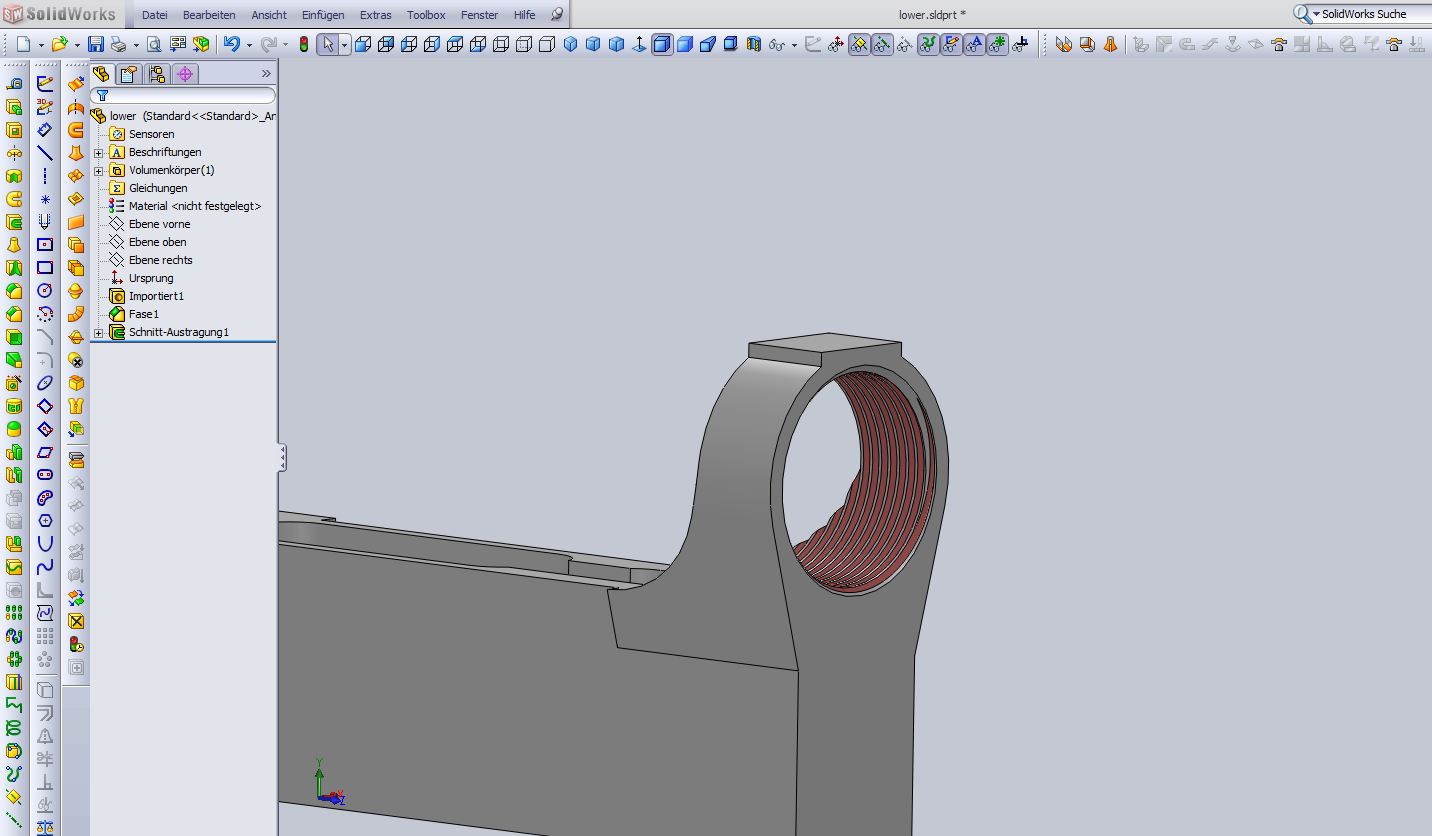

Also damit kannst wahrscheinlich nicht wirklich viel anfangen... Ich hab jetzt die Bohrung mit dem Durchmesser der Tapping, den Helixkreis auf Major und ein Dreieck mit der Breite der Steigung am Beginn der Helix (Spitz auf Punk) und die Helix hat natürlich die gleiche Steigung. "Fehler bei Neuaufbau - Austragungsoperation wurde nicht ausgeführt" Ist das Dreieck falsch angesetzt? [Diese Nachricht wurde von NEONBLACK am 17. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Mrz. 2011 22:24 <-- editieren / zitieren --> Unities abgeben:          Nur für NEONBLACK
Hallo, kann ich doch MfG Andreas
Edit: Deine Steigungswerte sind leider etwas daneben wir haben hier wohl eine Steigung von 16 Gang / Zoll! 25,4/16 = 1,5875 Hab das Modell korrigiert und neu hochgeladen! ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 17. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 17. Mrz. 2011 23:48 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 18. Mrz. 2011 00:00 <-- editieren / zitieren --> Unities abgeben:          Nur für NEONBLACK
|
NEONBLACK Mitglied

 Beiträge: 17 Registriert: 18.02.2011 SolidWorks 2011 Premium
|
erstellt am: 18. Mrz. 2011 22:08 <-- editieren / zitieren --> Unities abgeben:
Huhu, ich nochmal Also irgendwie schein ich blind zu sein, denn mein Gewindeprofil ist irgendwie weiter, also die Fläche zwischen dem Schnitt. Steigung bei dir 0.625in, umgewandelt aus mm sollten es 0.06248019in sein (wie bei mir). Helixkreis bei dir 0.59375in umgerechnet sollten es 0.59350in sein, Bohrung hast du ja übernommen und das Schnittprofil habe ich von dir übernommen. Selbst wenn ich die Werte bei dir übertrag, ändert sich nix. Siehst du irgendeinen Fehler?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Mrz. 2011 15:12 <-- editieren / zitieren --> Unities abgeben:          Nur für NEONBLACK
Hallo, auch in Zoll ist es das Gleiche! Bei 1 3/16 Zoll Nenndurchmesser ist der Helixdurchmesser = Nenndurchmesser = 1 3/16 = 1,1875 Zoll Die Steigung ist bei 16 Gang auf 1Zoll 1/16 also 0,0625 Zoll Jetzt noch die Austragungsskizze mit der Steigung bemaßen und alles passt. MfG Andreas
