Thema: Zeichnung: Abwicklung Blechwinkel (4935 mal gelesen)
|
goofy_ac
Mitglied
Produktentwickler
   Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 17. Mrz. 2011 13:29  <-- editieren / zitieren -->   Unities abgeben:
Hallo allerseits mir raubt seit geraumer Zeit ein Blechwinkel den letzten Nerv... Ich habe mir das Teil erstellt, bekomme es im Modell fehlerfrei abgewickelt, aber - füge ich es als Ableitung in eine Zeichnung ein, werden keinerlei Biegelinien dargestellt, und für die Zeichnungsansichten erscheint im Manager nur rote Farbe: "...enthält Features, die nicht abgebogen werden können" - die Ableitung selbst ist jedoch fehlerfrei Egal, welche Features ich im Modell einzeln oder in Kombination unterdrücke, die Fehler in der Zeichnung bleiben unverändert (jedesmal in eine neue Zeichnung eingefügt, Ampel / STRG Q / Trennbalken im FM - Neuaufbau etc.) Ich habe mir das Teil jetzt nochmal in identischer Weise nachgebaut - dort funzt alles so, wie es soll. Trotzdem lässt mich dieser Fehler nicht in Ruhe, möchte wissen und verstehen, was da wo schief gelaufen ist. Also wenn jemand Knobelspiele mag - Tipps nehme ich sehr gerne entgegen! Ein Danke vorab  Viele Grüße - Axel [Diese Nachricht wurde von goofy_ac am 17. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 17. Mrz. 2011 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Das ist das erste Blechteil mit zwei Abwicklungsfeatures, das ich gesehen habe. Ich glaube, dass sie die beiden gegenseitig in die Quere kommen.... Ich bekomme auch keines der beiden Abwicklungsfeatures los. Grüße Günter
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)
Beiträge: 8756
Registriert: 02.03.2000 SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.
|
erstellt am: 17. Mrz. 2011 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Hallo Axel, also das kaputte Teil ist schon etwas merkwürdig und hat irgendeine interne "Verhexung". Versuch mal folgendes: ruf die Konfiguration StandardSM-FLAT-PATTERN auf und unterdrück die Abwicklung (so als ob es zusammen gefaltet wäre), dann bekomm ich bei mir auf einmal zwei Blech-Features  Die "Lösung" ist also recht einfach: wechsel im Teil auf die Konfiguration StandardSM-FLAT-PATTERN, unterdrücke das Abwicklungsfeature, um das verwaiste zweite Blechfeature zu sehen, markiere das "Blech2" Feature und lösche es, erhol dich von dem Schock, dass jetzt auch das Abwicklungsfeature1 mit weg ist, drück auf STRG-Q um alles neu aufzubauen und das Abwicklungsfeature wieder zu generieren, heb die Unterdrückung des Abwicklungsfeatures wieder auf, eh voila. Hach, ich liebe diese Schnitzeljagden  Ciao,
Stefan ------------------
Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de
Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 17. Mrz. 2011 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
|
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 17. Mrz. 2011 14:22 <-- editieren / zitieren --> Unities abgeben:
Hi also dafür würde ich auch 30 Ü´s gutschreiben, wenn ich könnte - DANKE! Ich habe echt keine Ahnung, wie das passiert ist. Ich kann mich nicht mal daran erinnern, während der Konstruktion dieses Teils je auch nur testweise den Abwicklungsbutton gedrückt zu haben - schon irre... Eins ist sicher - meine Maschine lebt  Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fast_fredy
Mitglied
Konstrukteur
Beiträge: 307
Registriert: 29.06.2004 SWX 2019 SP5.0 x64, keytech 13.1.2.182, Windows 10 Pro for Workstations(Version 1809), Office 2016, Dell Precision 5820 Tower, 32GB RAM, NVIDIA Quadro RTX 4000/PCIe/SSE2(R419)
|

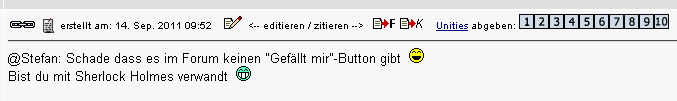

erstellt am: 14. Sep. 2011 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
|
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 14. Sep. 2011 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Hallo Fredy, den Knopf gibt es doch, die Unities.
Damit klopfst Du dem anderen virtuell auf die Schulter, (8-10U) oder drückst deine Missbilligung aus (1-2U).
Hast Du mit 253 Beiträgen noch keine Unities bekommen / vergeben? Viele Grüße Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 14. Sep. 2011 10:10 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Zitat:
Original erstellt von Jonischkeit:
Damit klopfst Du dem anderen virtuell auf die Schulter, (8-10U) oder drückst deine Missbilligung aus (1-2U)
Das wäre doch auch mal ein Feature für CAD.DE: negative Unities  Grüße Günter
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fast_fredy
Mitglied
Konstrukteur
Beiträge: 307
Registriert: 29.06.2004 SWX 2019 SP5.0 x64, keytech 13.1.2.182, Windows 10 Pro for Workstations(Version 1809), Office 2016, Dell Precision 5820 Tower, 32GB RAM, NVIDIA Quadro RTX 4000/PCIe/SSE2(R419)
|
erstellt am: 14. Sep. 2011 10:11 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
|
Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!
Beiträge: 1945
Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 14. Sep. 2011 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Hallo, zur Entstehung eines solchen Problems hab ich eine Vermutung. Im laufe der Historie könnte das Teil ja mal etwas anders ausgesehen haben und versehentlich ein Mehrkörperblech gewesen sein. Ich habe hier ein Teil (Mehrkörperblech) mit Konfiguartionen, das Verhält sich auch etwas komisch (funktioniert aber). Ich könnte mir vorstellen daß Dein Teil so den Fehler erhalten hat. Das Teil häng ich mal an für die Interessierten (nur die Konfigurationen wechseln, in der Standard ist alles unterdrückst zwecks Dateigröße) das Teil ist etwas schludrig modelliert. Versucht da mal eine neu Konfig anzulegen. Ich hab das mit SWX2010 SP2 modelliert. gruß Heiko ------------------
CAD.de Treffen Stuttgart nicht nur Pro/E!!!! 64bit sind kein Thema mehr ;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
