Hallo Community,

ich habe mal eine Frage an Euch.

Ich würde gerne eine Kegel Schnecke modellieren und weiss leider nicht wie ich das mache und wie man überhaupt anfangen muss.

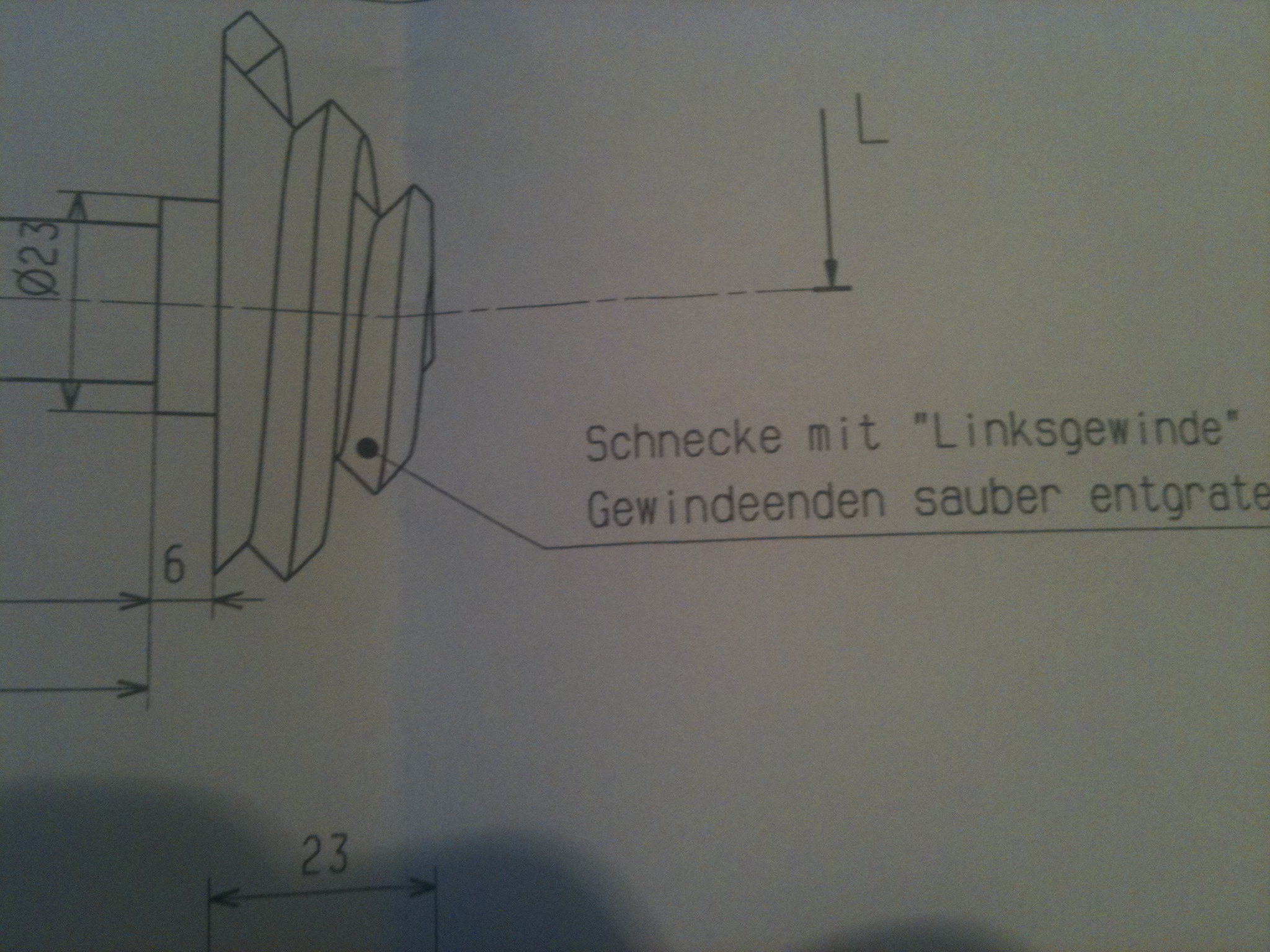

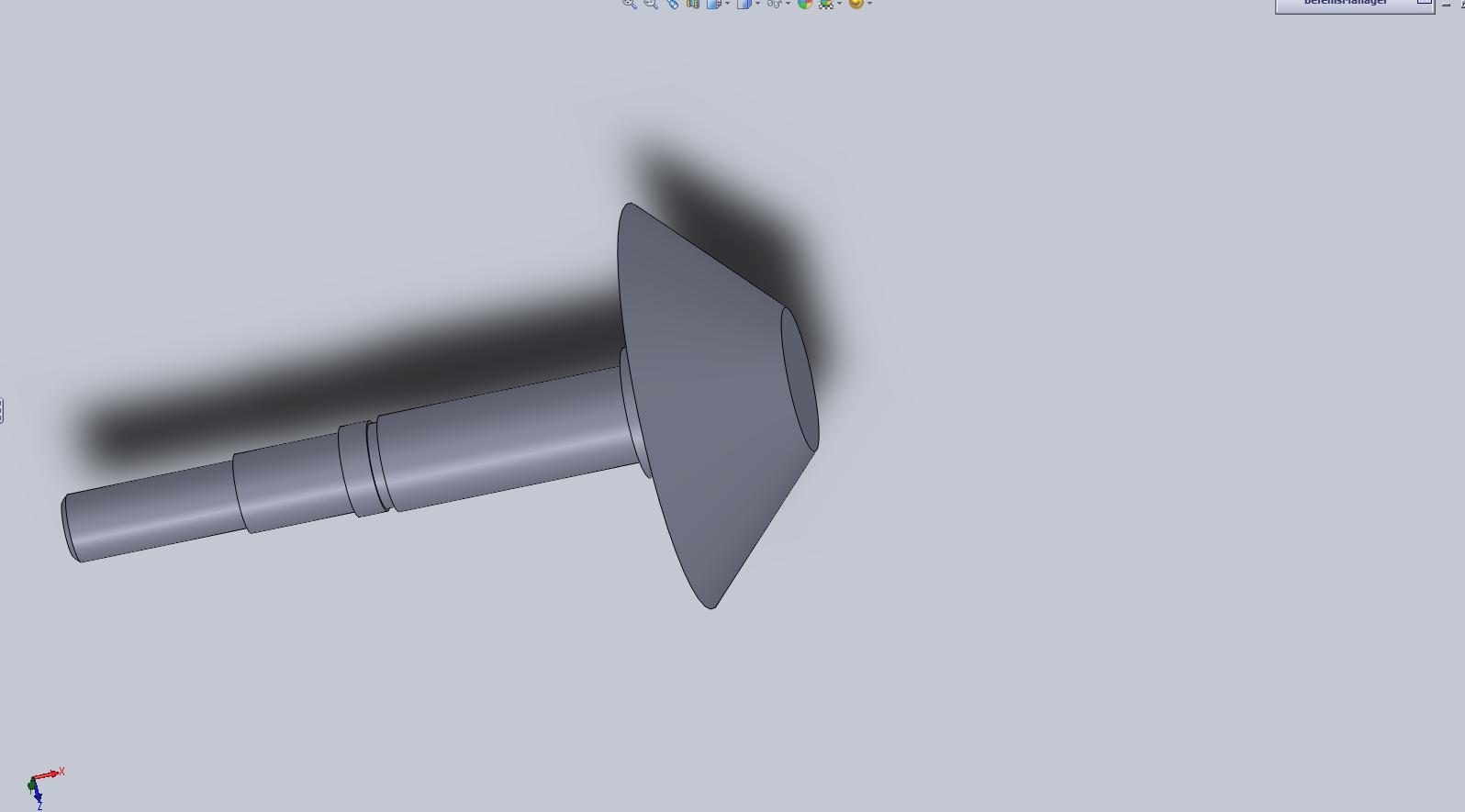

Damit Ihr euch ein genaues Bild machen könnte habe ich ein paar Fotos angehängt. 2 Bilder sind von einer 2D Zeichnung, auf dem 3. Bild ist das Teil bis wohin ich es modelliert habe.

Ich danke schon mal im vorraus.

Andre

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KEGELSCHNECKE.zip

Hallo,

spiele ein wenig damit...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Okay danke.

ich hab es soweit hin bekommen.

eins verstehe ich jedoch nicht. Sobald ich das Rechteck an der Helix entlang austrage wird der innere Kegel ausgeblendet.
Kannst du mir sagen woran das liegt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

prima, daß es geklappt hat, zum Teil wenigstens...

Zitat:

---

Kannst du mir sagen woran das liegt?

---

aus dieser Entfernung natürlich nicht... Aber warte mal auf Krümmel - der kommt bald und Er hat eine sehr gute Glaskugel!

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KegelSchnecke.rar

Du kannst es dir ja mal ansehen.... :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein, kann ich nicht. Nicht, daß ich nicht will - den wahren Grund kannst Du meiner Sysinfo entnehmen. Genauso wie ich es Deiner entnommen habe.

Wie gesagt, es bleibt nur Krümmel (um diese Zeit).

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo auch,
nun kommt Andi

Die Skizze9 (Querschnitt der Wendel) hängt in der Luft und hat keinen Kontakt zu deinem Kegel.
Außerdem ist sie Unterdefiniert.
Positionier die Skizze auf den Kegel dann klappts.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja Andi,

wer zu spät kommt, der, dem, oder wie auch immer. Mit Dir kann man natürlich auch rechnen - und wie! Kein "doktortitel" ( mit Absicht kleingeschrieben) dafür aber eine ordentliche Arbeit.

Zitat:

---

nun kommt Andi

---

soll immer wieder kommen!

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Grüß dich Thomas,
Danke für die ÜŽs, die waren aber schnell verdient.
Da tüftelt man Manchmal an einem Beitrag über ne halbe Stunde und bekommt nichts dafür, und hier waren es gerade mal 2 Minuten und etwas.
So ungerecht ist die Welt zuweilen

Aber die Hauptaufgabe hast ja du schon gemacht, also auch Lob an dich.

Bis nu, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich danke euch.

Es hat funktioniert.

Für euch ist es sicherlich ne kleinigkeit...für nen brutalen Anfänger wie mich ne Lebensaufgabe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

brutalen Anfänger

---

der war echt gut!

Ein

B R U T A L E R

Anfänger!

kriegst Du auch einen 10'er dafür...

@ Andi -

Zitat:

---

und hier waren es gerade mal 2 Minuten und etwas

---

Qualität nicht Quantität - das muß entlohnt werden!

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

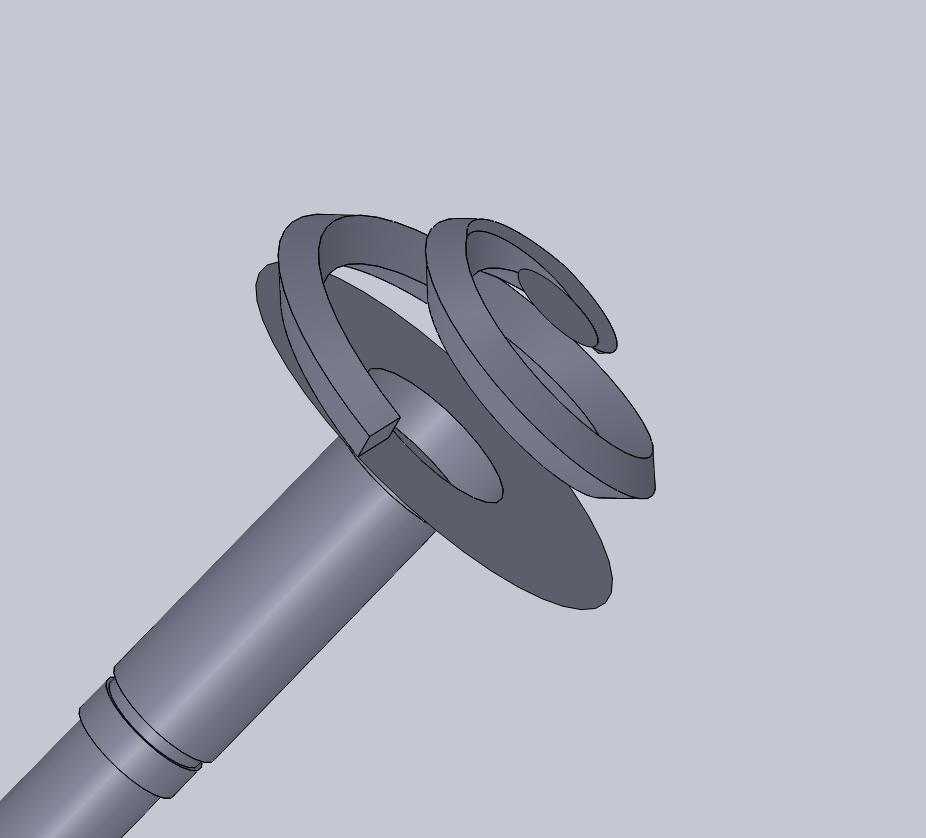

F2_021942_1.jpg Teil1.zip

Hallo,

hat ein wenig gedauert

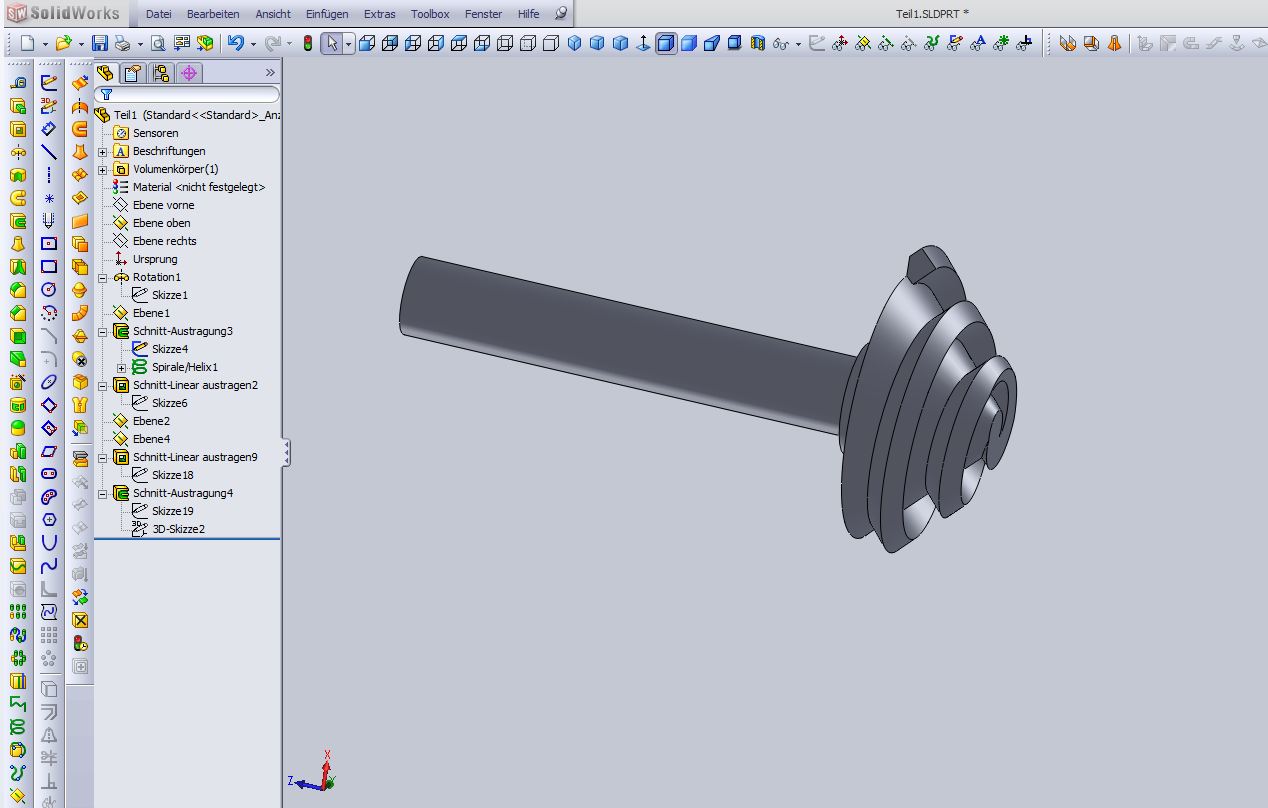

Hab die Kontur, wie im wahren Leben, rausgeschnitten!

Was fehlt sind genaue Startpunkte bzw. eine Vorderansicht.

Auch wenns spät kommt schaus Dir mal an

@Thomas & Andi

MfG
Andreas

------------------
Stillstand ist Rückschritt

Edit: Habs rausgeschnitten weil SWX damit die besten und genauesten Ergebnisse liefert!

[Diese Nachricht wurde von Krümmel am 09. Mrz. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



ich wuste es doch!!

thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nabend mal wieder, und gleich dumm gefragt:
Was macht man denn mit so 'ner Kegelschnecke, außer im Aquarium?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die Kegelschnecke ist für eine Hubeinheit :-)

@ Andreas..Vielen Dank. Sieht echt gut aus.....ich habs mal versucht genau so nach zu zeichnen...aber

ich habe für heute keine lust mehr...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von andrehh1985:
Die Kegelschnecke ist für eine Hubeinheit :-)

---

Gut zu wissen. Aber wie, und was?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

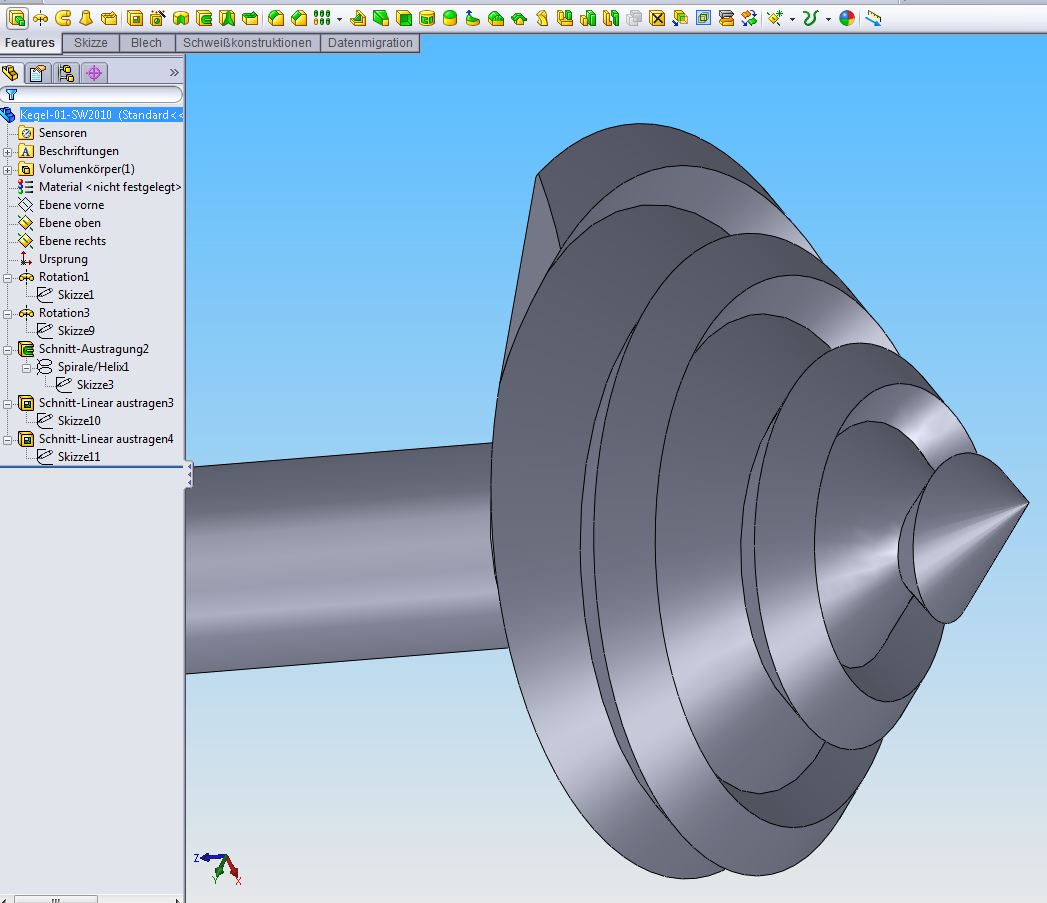

Kegel-01.JPG Kegel-02.JPG Kegel-01-AB-SW2010.zip

Hallo noch mal,

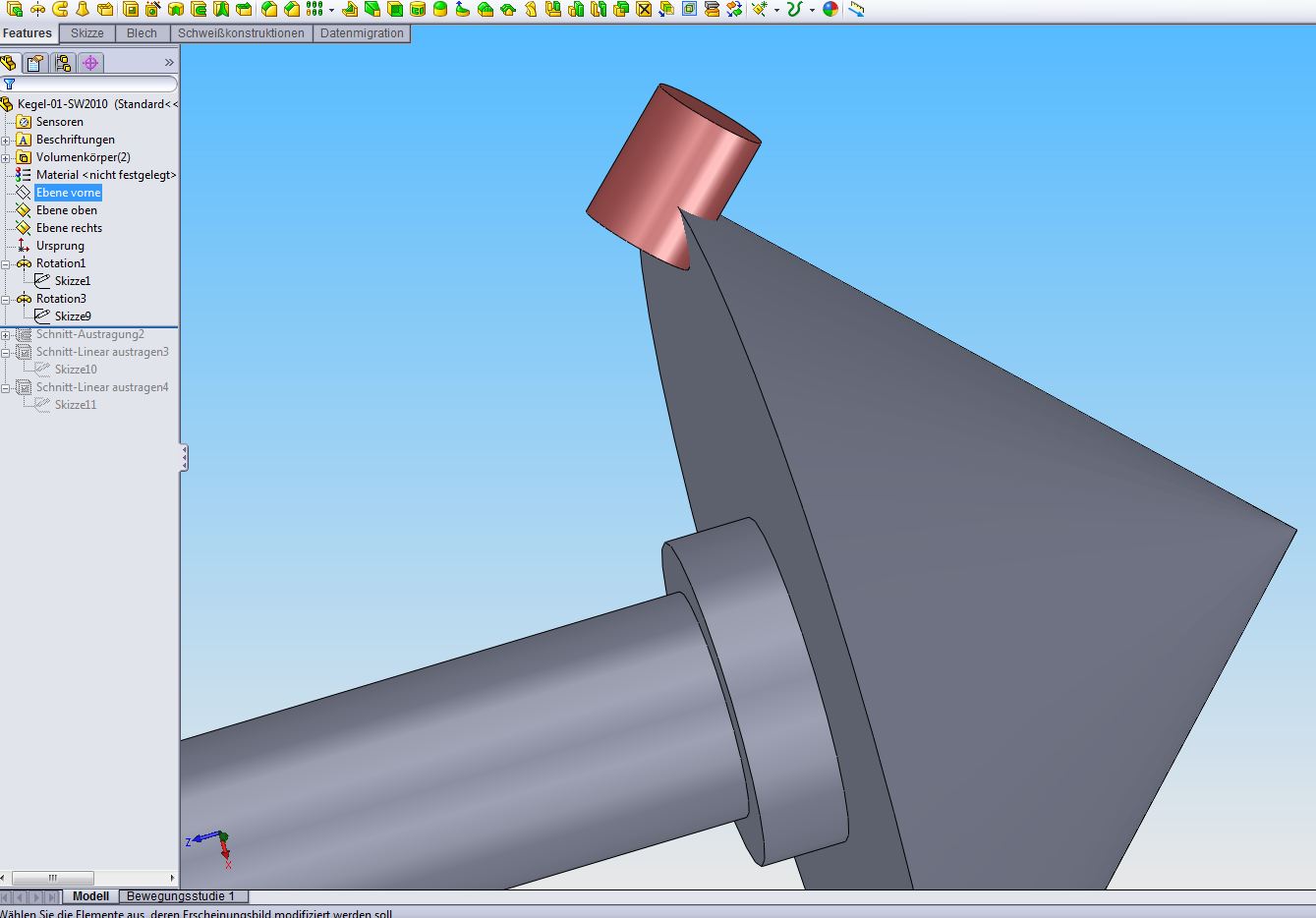

ich möchte doch lieber Fräsen und habe deshalb mal wieder eine Volumenkörperaustragung gemacht.
Habe ich doch immer wieder Spass dran.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_021942_3.jpg F2_021942_4.jpg 2010_helix_a_v.zip

Hallo Andi

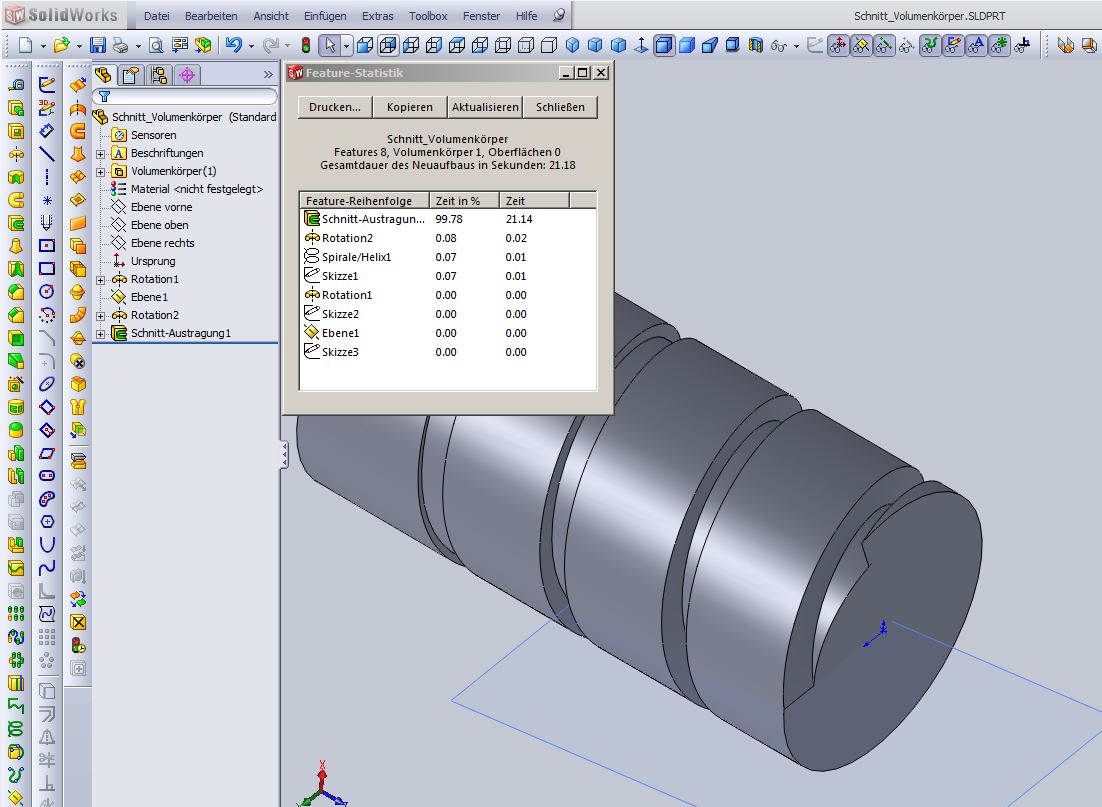

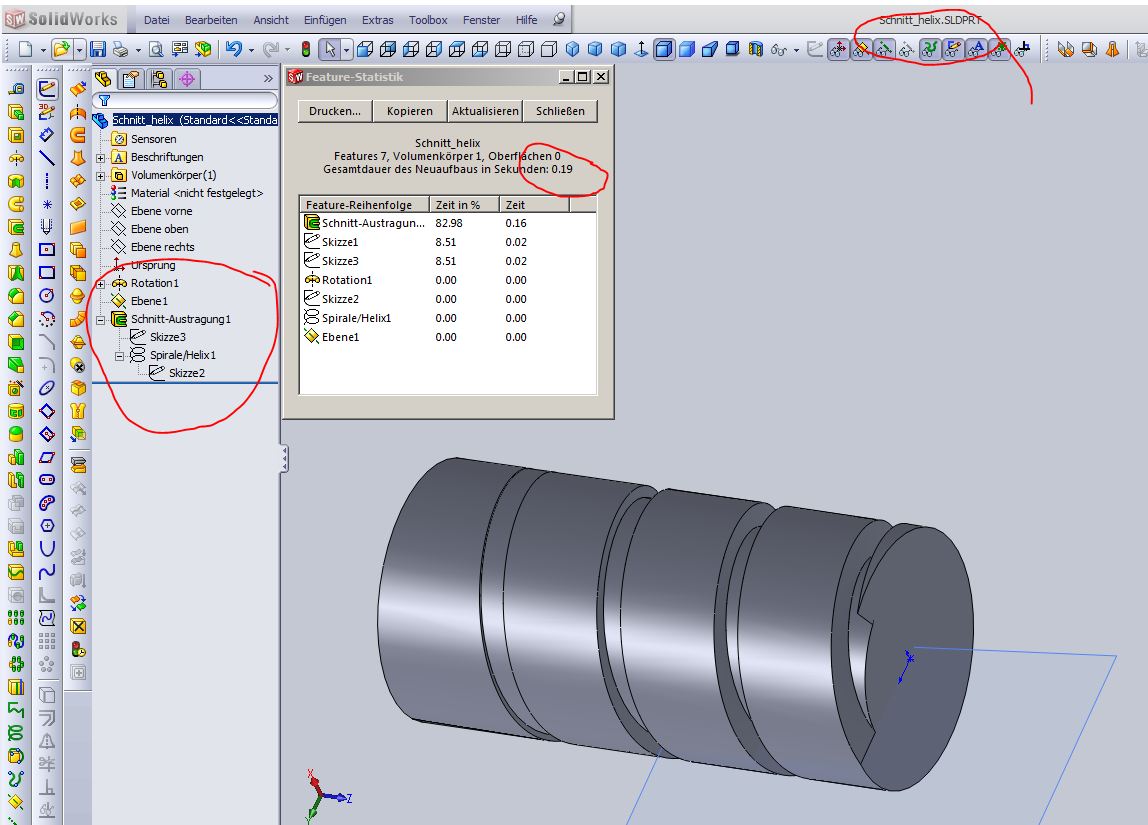

das hier, siehe Bilder, finde ich aber erschreckend!

Da muss man , obwohl es mittlerweile gar nicht mal schlecht funktioniert, sich wohl genau

überlegen wann man eine Volumenkörperaustragung einsetzt!

Grüße
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 10. Mrz. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,
haste Recht, das habe ich mir noch gar nicht so genau angeschaut.
Also wirklich nur was für die schwierigeren Fälle.
Erinner dich an die Nuten am Zylinder (Bajonettverschluss) und die üblen Versuche mit Umwickeln etc.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich muss mit Soldworks eine Globoid-Schnecke erstellen und hab keine Ahnung wie das geht.
Eine Globoidschnecke ist quasi eine Kombination aus Helix und Spirale.

Ich kann nur eine Schneck erstellen die sich linear verjüngt.
Die Außenkontur der Schnecke muss aber halbrund ausgeschnitten sein.

Ich hoffe ihr versteht wo mein Problem liegt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit einem Bild oder ein Skizze würden wir uns leichter tun

Grüße Günter

PS.: Worin besteht der Unterschied zwischen einer Spirale und einer Helix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

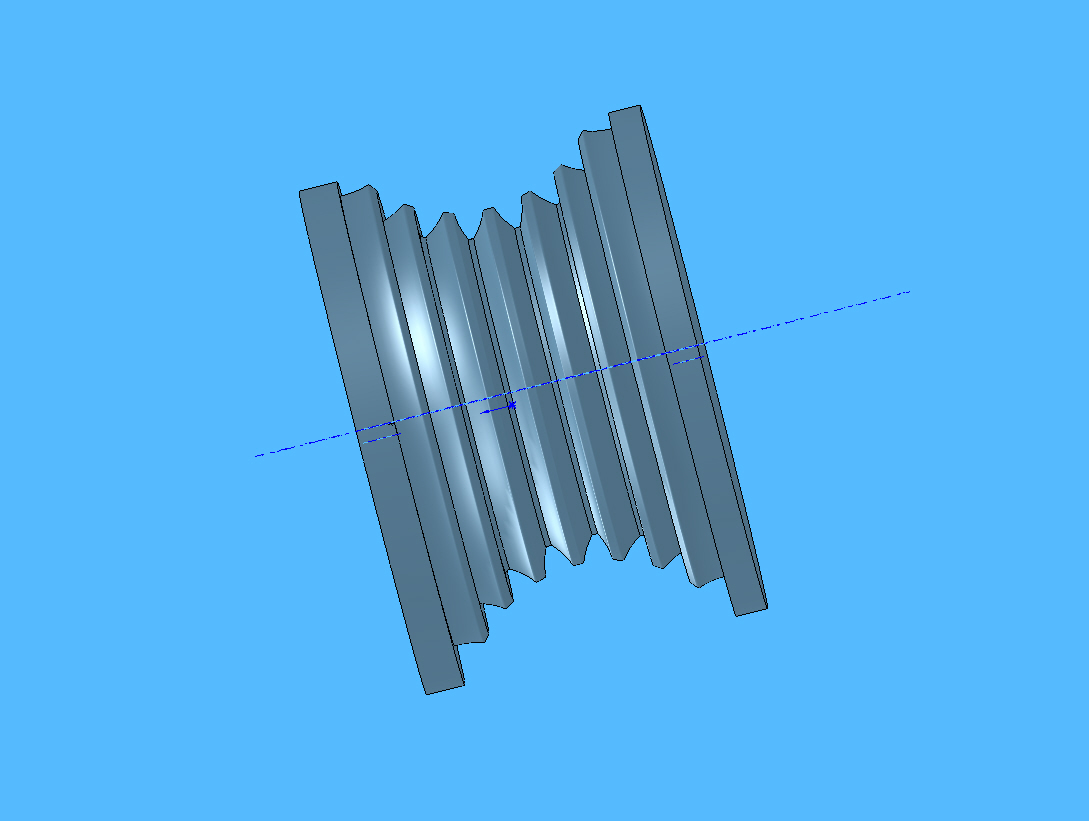

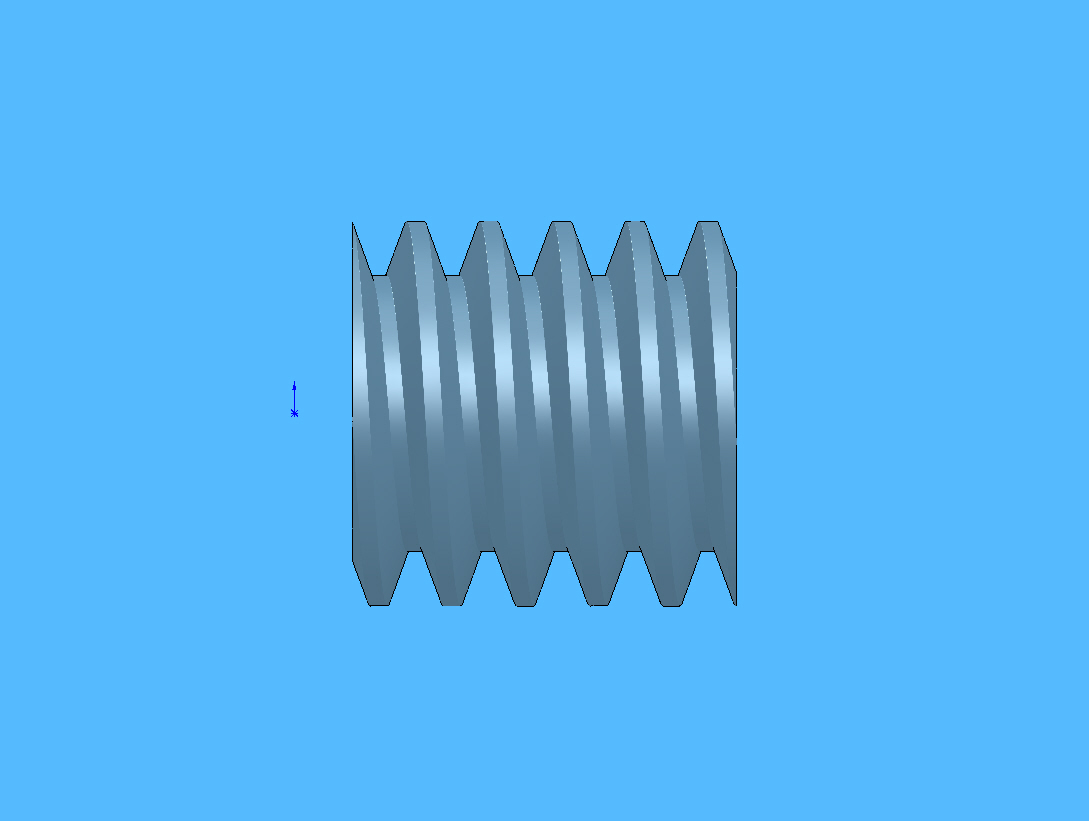

echte_Schnecke.JPG kontinuirliches_Profilschleifen_unechte_schnecke.JPG

Ich hoffe die Bilder können helfen.
Mein Ziel ist eine Kombination aus den beiden Bildern.
Die unechte Schnecke hat das passende Außenprofil ist aber keine Schnecke, hat also keine Steigung.
Die Schnekcke soll mit einem Zahnrad in Eingriff sein und dabei einige Zähne des Zahnrades umschließen.

PS.:
Eine Spirale liegt in einer Ebene und läuft von innen nach außen (Durchmesser ändert sich),
eine liegt in Raum und hat eine Steigung bei gleichem Durchmesser

[Diese Nachricht wurde von Gecash am 25. Aug. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spiralschnecke-XD.rar

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo auch,
das Thema hatten wir schon vor einer Weile.
Schaut euch diesen Beitrag mal an, evtl. eine Bereicherung.

http://ww3.cad.de/foren/ubb/Forum2/HTML/019034.shtml#000007

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

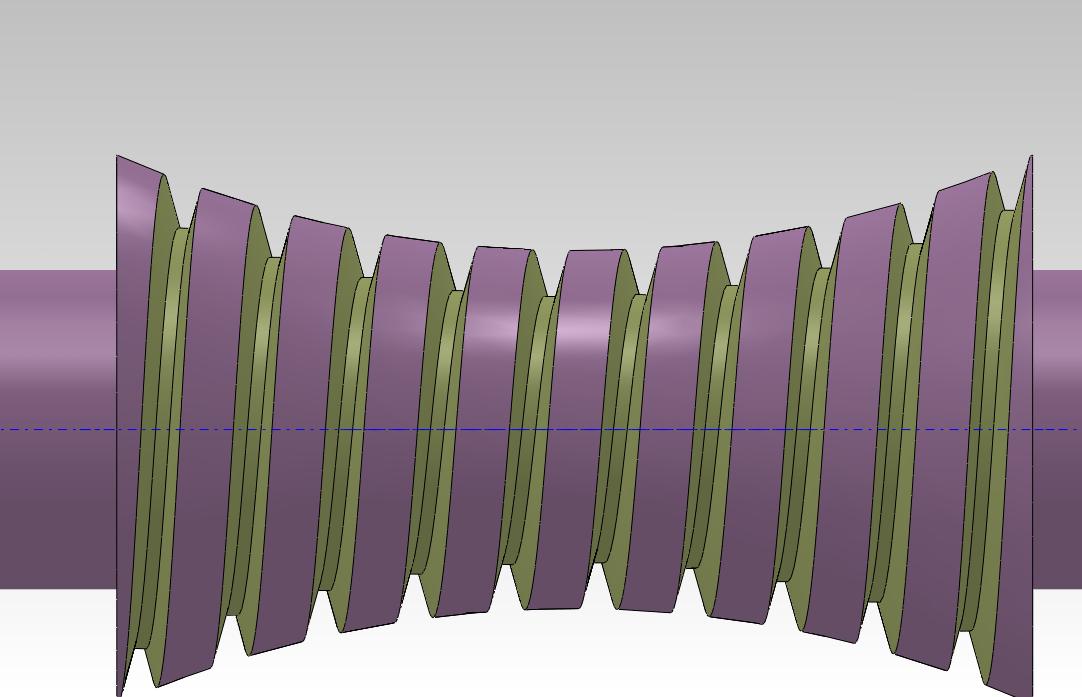

schnittmitHelix.JPG Spirale.JPG schnittmitHelix.rar

Hallo,

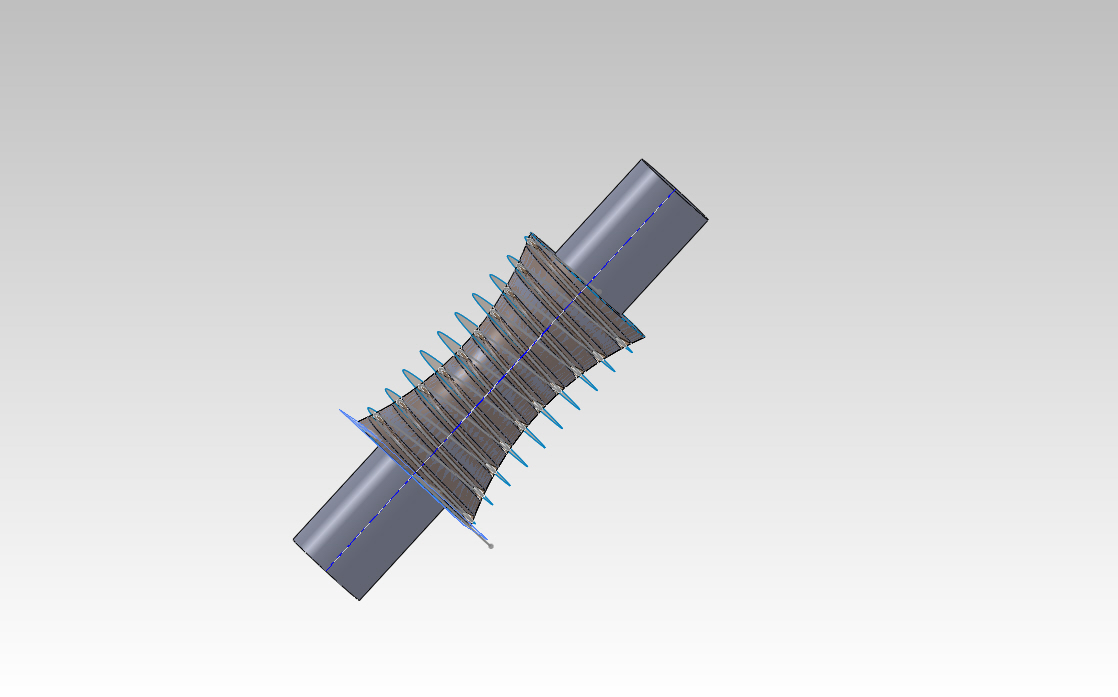

das wäre mein Ansatz gewesen, über Flächenschnitte die Helix zu Entwerfen.

mfG maddy

------------------
Gib mir die Gelassenheit, die Dinge zu ertragen, die ich nicht ändern kann.
Gib mir den Mut die Dinge zu ändern, die ich ändern kann und
gib mir die Weisheit die Dinge zu unterscheiden.
mfG maddy

[Diese Nachricht wurde von maddy am 28. Aug. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Maddy,
dein Profil steht immer senkrecht zur Mittelachse des Drehteils.
Ich glaube nicht, dass das so erwünscht ist.
Es soll ein Zahnrad eingreifen, also sollte das Profil dem Bogen folgen.
Schau dir mein Beispiel an, um zu sehen, wie ich es meine.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
