Thema: Skizze variieren (1669 mal gelesen)
|
marques_CH
Mitglied
Prozessdesign/PLM
   Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 08. Mrz. 2011 21:02  <-- editieren / zitieren -->   Unities abgeben:

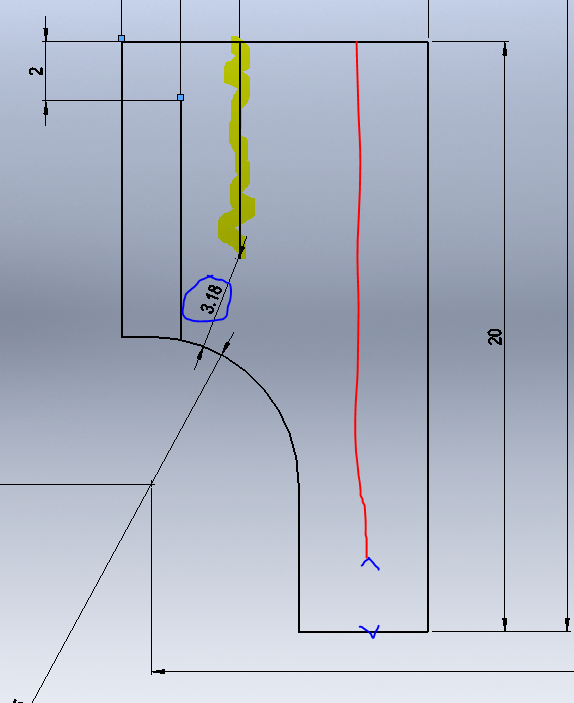

Hallo Ich gebs für heute auf ^^ Jemand ne idee wie ich folgenden Muster erstellen kann? Das Gelbe wird waagrecht gemustert, Anzahl variiert. Die untere Kante soll aber immer den selben Abstand zum Rand haben, egal wie viel Rippen gemustert wurden.
da ich damit später weiter mustern muss möcht ich keine einzelne Körper erstellen und trimmen. Zudem hab ich das nicht unter Kontrolle wenn das Muster ändert (Anzahlmässig) Eigentlich wäre ja Skizze variieren (Lineares Muster) genau dazu gedacht, eigentlich *g*. Bin gespannt ob jemand mehr Glück hat als ich. Gruss Marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
marques_CH
Mitglied
Prozessdesign/PLM
Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 08. Mrz. 2011 22:11 <-- editieren / zitieren --> Unities abgeben:
hallo Ich hab erstmal die gesamte Kontur auf eine Skizze gezeichnet (die Muster logischerweise nicht)
Danach erstelle ich die aussen Kontur als dünnes Feature, mittig.
Dann den einen Steg, ebenfalls dünnes feature mittig. und so weiter mit den zweiten steg... Danach wollte ich die Stege mustern. Gruss marques Edit: mal nen Bild eingefügt, so wie es aussieht wenn die Features dran sind. [Diese Nachricht wurde von marques_CH am 08. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
swxch
Mitglied
Konstrukteur
Beiträge: 318
Registriert: 14.12.2006 Intel XEON CPU E5-1620 3,6GHz
NVIDIA Quadro K4000
SWX Premium 2014; SP3.0
|
erstellt am: 09. Mrz. 2011 08:13 <-- editieren / zitieren --> Unities abgeben: Nur für marques_CH
|
marques_CH
Mitglied
Prozessdesign/PLM
Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 09. Mrz. 2011 10:42 <-- editieren / zitieren --> Unities abgeben:
Hallo Ja so gehts auch  Habs jetzt mit Offset von Oberfläche als endbedingung gemacht. Trotzdem würde mich ne Lösung mit Skizze variieren interessieren, Hab die Funktion nooch nie benötigt Gruss Marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
greetz
Mitglied
Technischer Zeichner
Beiträge: 106
Registriert: 30.11.2009 Beruflich:
- HP Z400
- Win 7 Pro 64bit
- 6GB RAM
- SWX 2012 pro+premium (je nach freier Lizenz)
- AutoCAD 2007 mechanical
- MaxxDB
Privat:
- ASUS Laptop L50vn
- Silentmaxx Fanless A-250
- Win 7 Pro 64bit
- 4GB RAM
- SWX 2011 SP 5
- SWX 2012 SP 0
|
erstellt am: 09. Mrz. 2011 22:00 <-- editieren / zitieren --> Unities abgeben: Nur für marques_CH
Abend Marques, mit Skizze variieren klappts auch. Kurzanleitung findest du HIER bereits von mir (mit Beispiel) und rechts im Anhang noch spezifisch für deinen Fall. (.txt entfernen) Bei Fragen einfach melden. Grüße Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 10. Mrz. 2011 08:57 <-- editieren / zitieren --> Unities abgeben: Nur für marques_CH
Schoenen guten Morgen! ... soweit, so gut - aber bei mir ist der "Haken" fuer Skizze variieren gedimmt und nicht gesetzt. Ich denke mal das ist u.a. die Voraussetzung.
Weiter - du hast als Richtung fuer das Muster "D2@Skizze2" ääähhh, wo kommt die her? Gruß Olli
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
greetz
Mitglied
Technischer Zeichner
Beiträge: 106
Registriert: 30.11.2009 Beruflich:
- HP Z400
- Win 7 Pro 64bit
- 6GB RAM
- SWX 2012 pro+premium (je nach freier Lizenz)
- AutoCAD 2007 mechanical
- MaxxDB
Privat:
- ASUS Laptop L50vn
- Silentmaxx Fanless A-250
- Win 7 Pro 64bit
- 4GB RAM
- SWX 2011 SP 5
- SWX 2012 SP 0
|
erstellt am: 10. Mrz. 2011 09:36 <-- editieren / zitieren --> Unities abgeben: Nur für marques_CH
Morgen, (ob er gut wird wird sich zeigen) also wenn du im Featurebaum zuerst dein zu musterndes Feature einmal auswählst und anschließend auf lineares Muster klickst werden die Maße mit eingeblendet. Nun kannst du bei Richtung 1 ein Maß auswählen. Erst jetzt kannst du den Haken Skizze variieren setzen. In der SWX eigenen Hilfe ist das unter dem Suchwort "Skizze variieren" auch sehr ausführlich erklärt. Grüße Roland [Diese Nachricht wurde von greetz am 10. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
