Thema: Konzentrische Verknüpfung mit Helix/Spirale/Feder (11030 mal gelesen)
|
joyraider
Mitglied
Maschinenbautechniker
   Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 17:06  <-- editieren / zitieren -->   Unities abgeben:

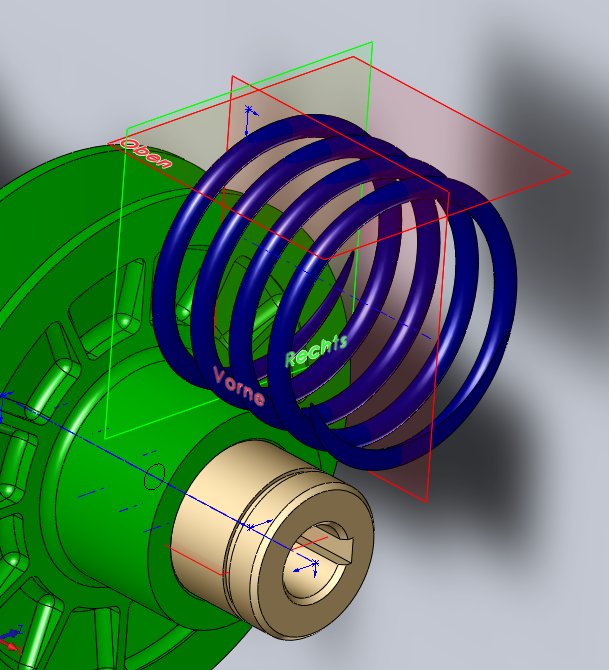

Hallo erstmal, bin im Abschlusssemester zum Maschinenbautechniker und ich stehe gerade vor dem Problem eine konzentrische Verbindung in einer Baugruppe mit einer Feder zu erzeugen. Im Anhang ein kleiner screeny zum Problem... vll. kann mir jmd. ad-hoc nen kleinen Denkanstoß zur Lösung des Problems verpassen. Danke und Grüße aus Oberfranken,
Joy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mrz. 2011 17:22 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
|
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 17:41 <-- editieren / zitieren --> Unities abgeben:
Dank Dir erstmal Andreas, ich habe natürlich auch die Suche bemüht und nichts passendes gefunden. Liegt daran dass mir die Feder als "Normteil" vorliegt und ich keinen Einfluss auf Skizzierung/Erzeugung der Feder nehmen kann. Somit ist das Problem dass weder der Ursprung noch irgendweine andere Referenz zum Mi.Punkt vorliegt. Was ich tun kann ist folgendes, ich kann die temporären Achsen einblenden, nur kann ich sie beim Verknüpfen nicht "fangen". Ich hab in nem neuen screen soeben nochmal alle ebenen und die temp-Achse eingeblendet, Ebenen verstehe ich soweit, nur wie und wo soll ich Ebenen zum Mittelpunkt des Teiles generieren? Stefan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 07. Mrz. 2011 17:50 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
 Hi, Zitat:

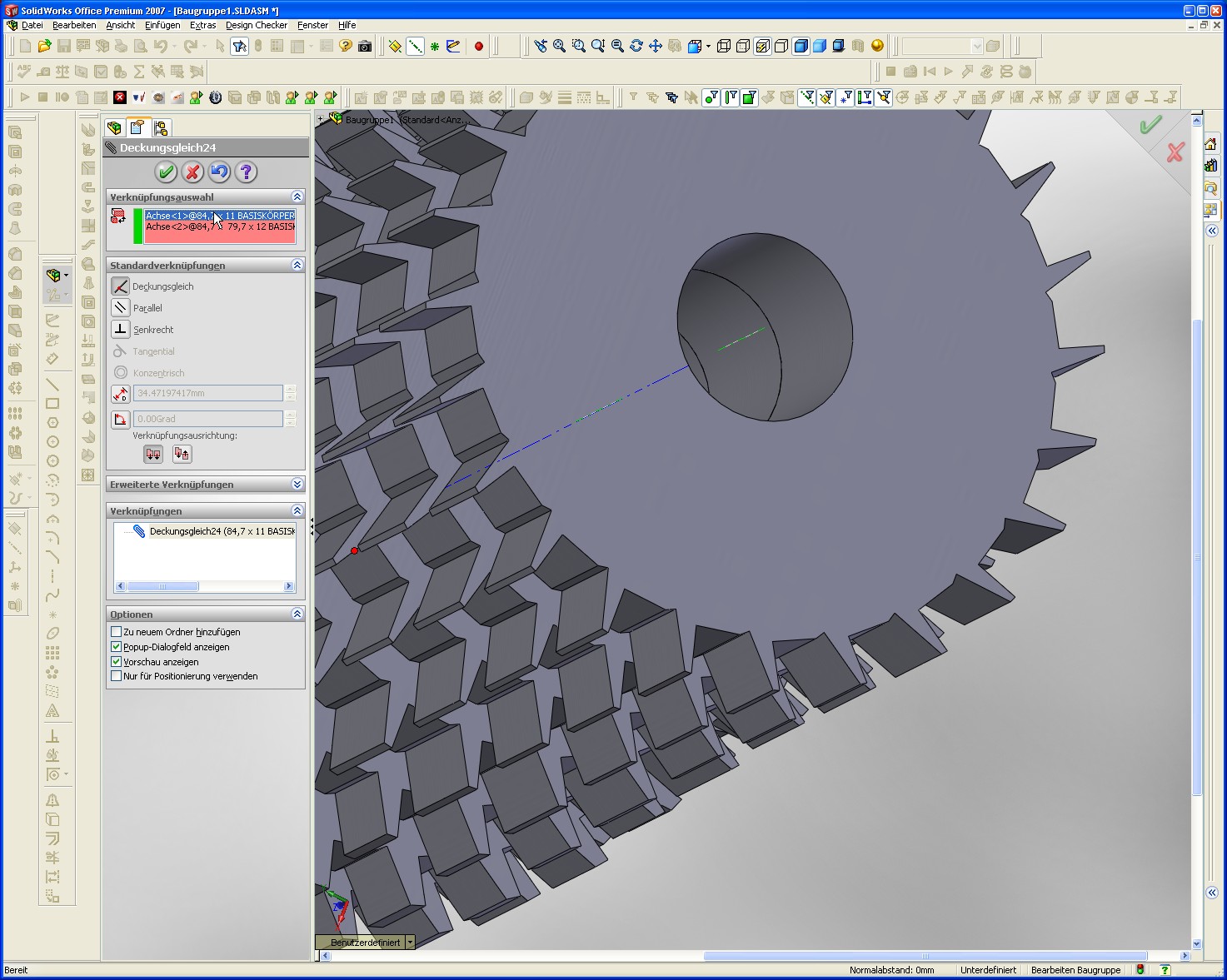

ich kann die temporären Achsen einblenden, nur kann ich sie beim Verknüpfen nicht "fangen".
ich nicht glauben... Nimm doch die 2 temp. Achsen (Feder und Welle) und deckungsgleich. G.  thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 17:56 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mrz. 2011 18:06 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider

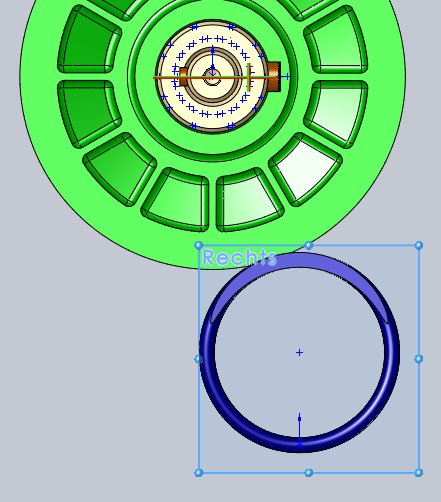

Hallo, Ebene Rechts der Feder normal auf_ neue Skizze auf Ebene Rechts _ Elemente übernehmen_jetzt müsstest Du einen Kreis konzentrisch der Innen oder Außenkontur haben! Mit dem Kreismittelpunkt und Ebene Rechts eine Achse einfügen und die Verknüpfen.
MfG
Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 18:33 <-- editieren / zitieren --> Unities abgeben:
|
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 18:58 <-- editieren / zitieren --> Unities abgeben:

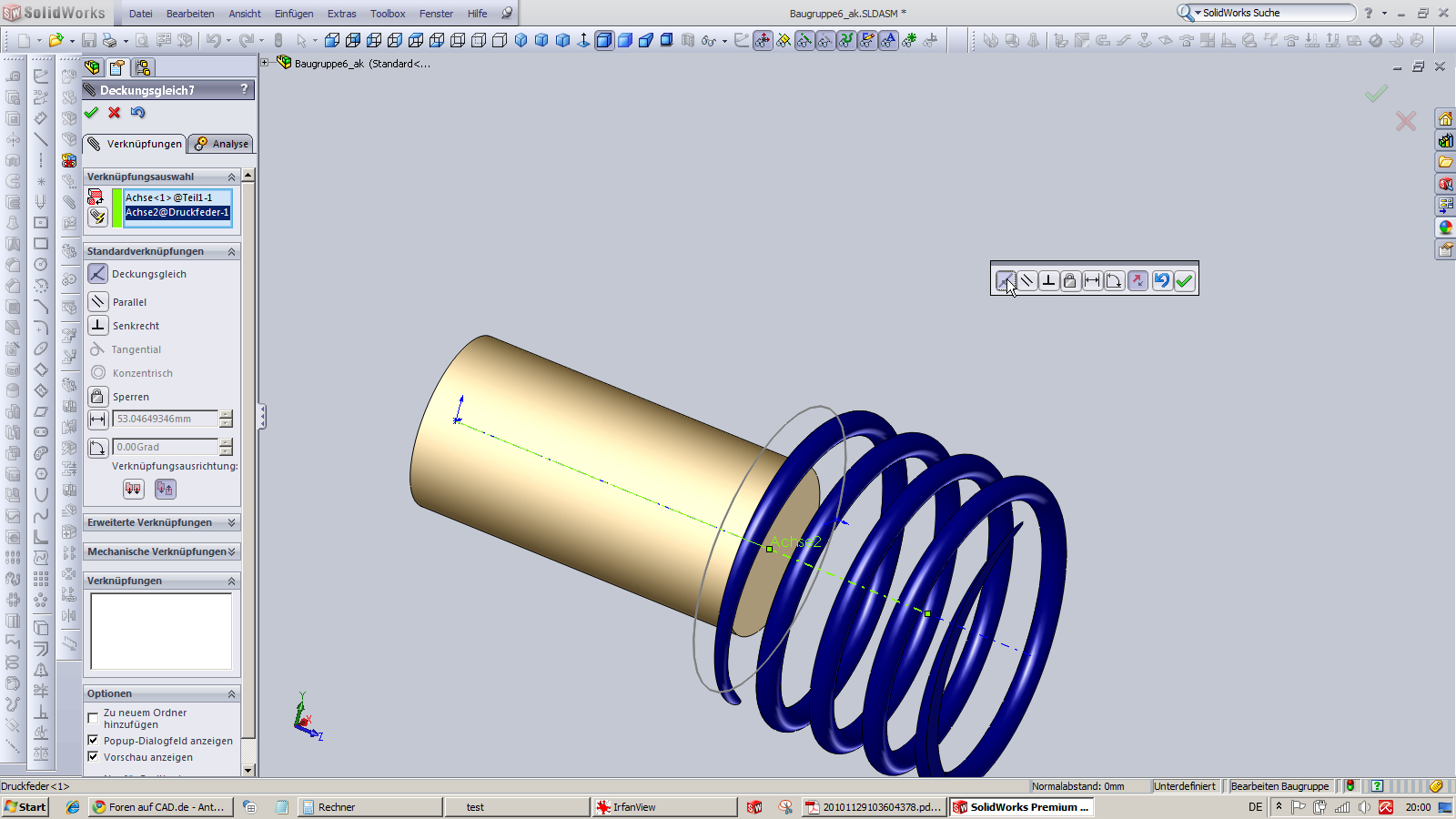

so viel einfach, im Anhang befindet sich n Zylinder und DIE Feder und ne Baugruppe wobei nun der Zylinder und die Feder konzentrisch sein sollen. Viel Spass und Vielen Vielen Dank schonmal! Joy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mrz. 2011 19:27 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
Hallo, so, wie erklärt Kannst doch sofort die Kreisskizze der Helix zur Erstellung der Achse nutzen! Die Achse erstellst Du natürlich im Bauteil nicht in der Baugruppe!
MfG
Andreas
------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 07. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 19:47 <-- editieren / zitieren --> Unities abgeben:
soweit verstanden! ABER da haben wirs! Ich kann eben den Kreis der Helix nicht fangen, folglich kann ich auch den Kreis nicht zentrisch erstellen! In den Optionen ist bei Fangen so ziemlich alles angehakt! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 19:51 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 07. Mrz. 2011 19:55 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
|
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 19:55 <-- editieren / zitieren --> Unities abgeben:
|
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 19:59 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mrz. 2011 20:04 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider

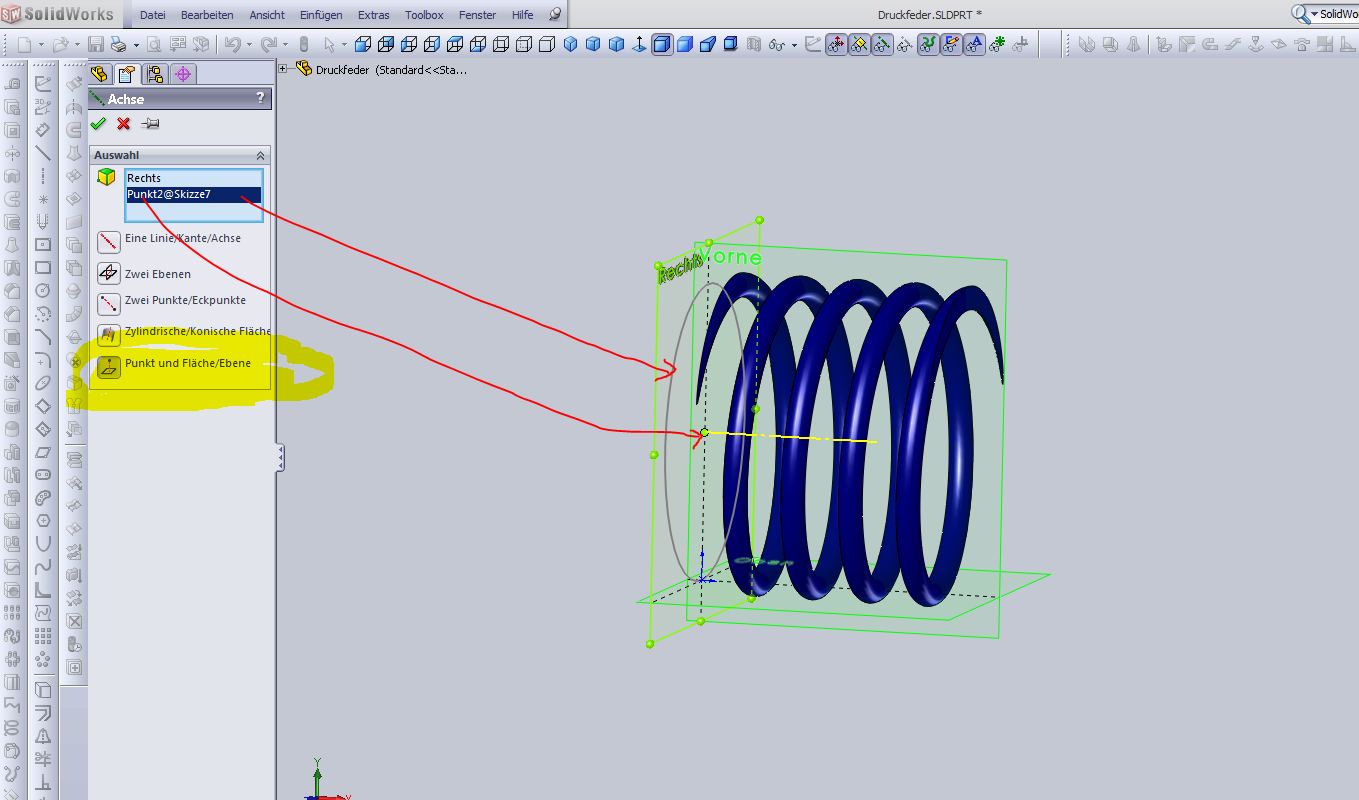

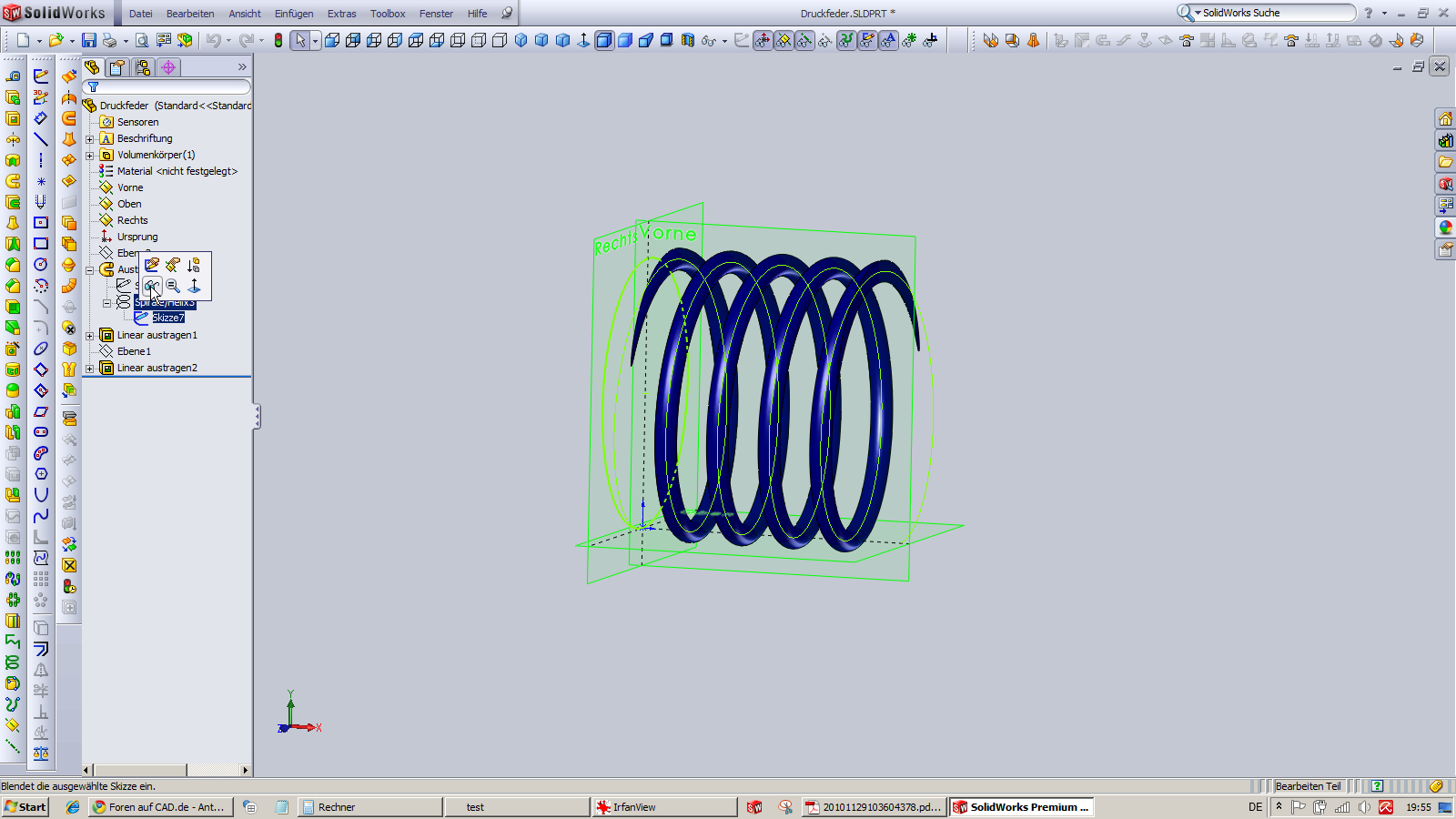

Hallo, der Kreis ist doch im Einzelteil schon da! Skizze 7 einblenden _ Achse einfügen _ Mittelpunkt der Skizze und Ebene Rechts auswählen _fertig! Dann in der Baugruppe Achse mit Achse verknüpfen.
MfG
Andreas
Edit der kam wohl zu spät
------------------
Stillstand ist Rückschritt
[Diese Nachricht wurde von Krümmel am 07. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 07. Mrz. 2011 20:09 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
Hi, Zitat:
Ja Kollege, du machst das JEDEN Tag... ich machs nur wenns sein muss
ja, das stimmt. Ausprobieren kannst Du es dennoch... War nicht so gemeint, wie es vieleicht angekommen ist. Und mit den temp. Achsen konnte man schon immer verknüpfen - allerdings müssen die auch eingeblendet werden. G. thomas ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mrz. 2011 20:27 <-- editieren / zitieren --> Unities abgeben: Nur für joyraider
Hallo, Zitat:
Original erstellt von joyraider:
Liegt daran dass mir die Feder als "Normteil" vorliegt und ich keinen Einfluss auf Skizzierung/Erzeugung der Feder nehmen kann

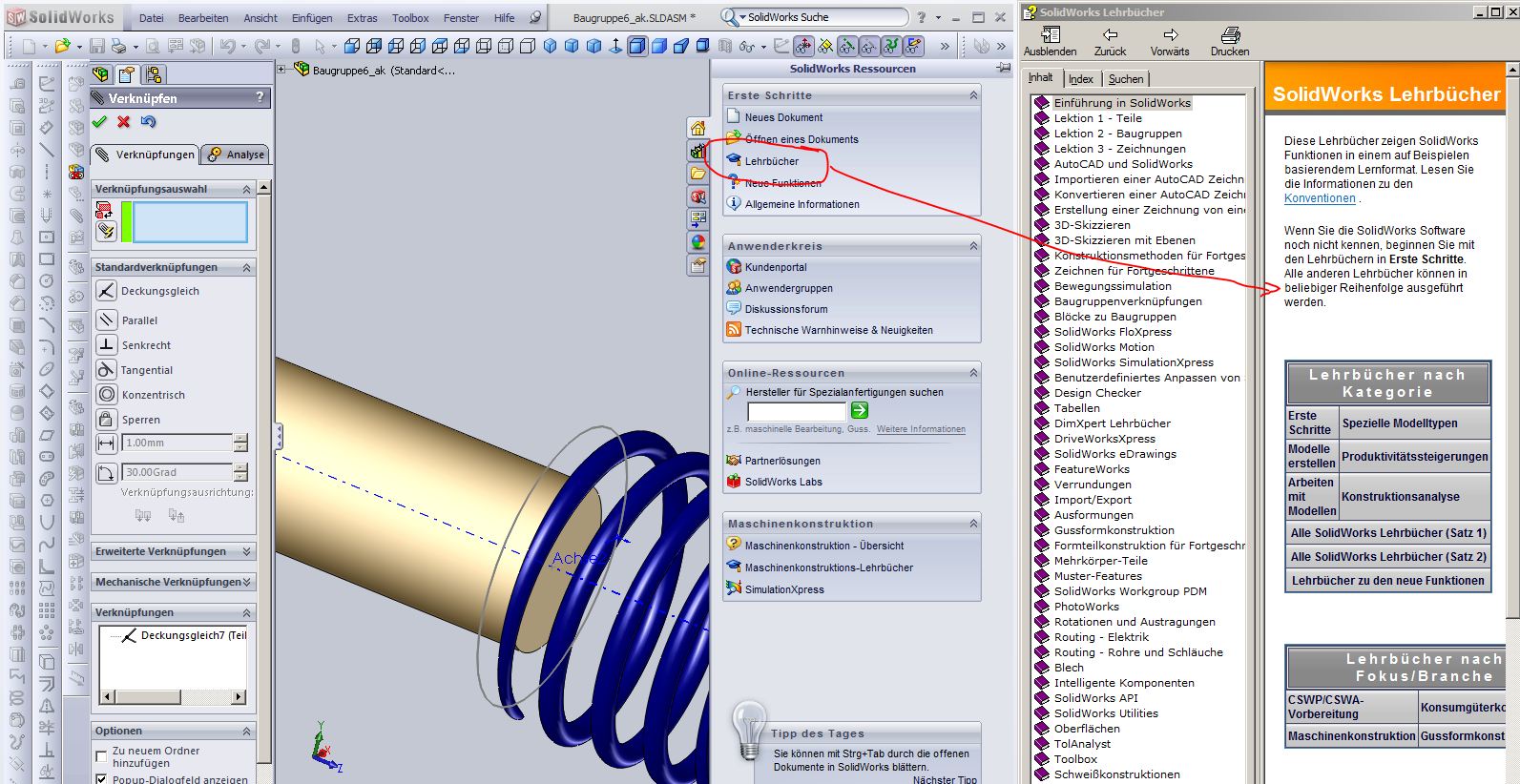

Die Feder ist niemals ein Normteil Der Draht ist nicht Rund und unsauber auf Länge geschnitten,da war ein Kollege von Dir am Werk Das Modell hättest Du schnell Deinen Anforderungen anpassen können! Manchmal lohnt es sich die Zeit in die Durcharbeitung der SWX Lehrbücher zu investieren! Finden tust Du die hier! (siehe Bild) MfG
Andreas ------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joyraider
Mitglied
Maschinenbautechniker
Beiträge: 20
Registriert: 07.03.2011 SolidWorks Student Design Kit 2010 2011
---------------------------------------
WinXP SP3 32Bit @ Dell M1330+ ext. DSP Dell2209WA
|
erstellt am: 07. Mrz. 2011 21:13 <-- editieren / zitieren --> Unities abgeben:
@Krümmel Beitrag #1: JA "einblenden" dass dieser dumme Kreis gefangen werden kann, meinst da wär ich drauf gekommen??? Ich hatte das bei den bisherigen Übungen noch ned... quasi Skizzenelemente für die Bauteilausrichtung sichtbar machen und anwenden... aber ich weiss - Unwissenheit schützt vor Strafe nicht. Und Danke Danke für die Screens und die Mühen, ich weiss das zu schätzen! So hab ichs jetzt auch verstanden! @myca:
NEIN, das geht bei mir nicht, eingeblendet sind sie, kann sie nicht fangen - leider, könnens die Kollegen? Dann wär ja der Aufwand überhaupt nicht notwendig gewesen mit der manuellen Achse einfügen...?! @Krümmel Beitrag #2:
Bei unserm Lehrer is die Feder n Normteil, das er vll. selbst als solches deklariert hat - logo. Dennoch wars gegeben und ich solls eigentlich nur einfach verbauen. Da ich noch keine Feder konstruiert habe weiss ich nicht wie ich angefangen hätte, jedenfalls liegt bei dem der Ursprung iwo im Nirvana, hätt ich nicht so gemacht
Und, ja ich weiss, die On-Board Lehrmittel sind eigentlich genial, aber man interessiert sich zu wenig für, weils halt immer grad so funktioniert iwie und wenn man mal gschwind was braucht findet man nix, oder zumindest nicht für den einen speziellen Fall, ging mir schon 2-3x so und deswegen lass ichs dann auch lieber bevor ich nur Zeit verblödl mit suchen was ich ja doch nicht finde. Vielen Dank erstmal für DEN Fall Leute, ich werd Euch sicher noch brauchen, Abschlußprüfung ist Ende Mai, also bleibt mir erhalten!!! Joy
[Diese Nachricht wurde von joyraider am 07. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
