Thema: IGES Import mit Features (1239 mal gelesen)

NEONBLACK
Mitglied

Senden Sie eine Private Message an NEONBLACK

Schreiben Sie einen Gästebucheintrag für NEONBLACK

Beiträge: 17
Registriert: 18.02.2011

SolidWorks 2011 Premium

erstellt am: 18. Feb. 2011 22:12

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

ich versuche ein IGES Volumen in SolidWorks mit Features darzustellen, allerdings scheitert FeatureWorks immer wieder daran, obwohl in verschiedenen Versuchen das selbe Feature schon erkannt wurde.
Kann man denn nicht den Import irgendwie aufbrechen und Skizzen aus den verschiedenen Linien erstellen oder gibt es noch eine bessere Methode?

Würde die Datei gerne anhängen, hat allerdings 12MB...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 18. Feb. 2011 22:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für NEONBLACK

Hallo NEONBLACK,

und herzlich willkommen auf CAD.DE

Zitat:
oder gibt es noch eine bessere Methode?

Ja die gibt es

Ist aber mit Arbeit verbunden!

Mal im Ernst, Featureworks kann nur bei simplen Bauteilen (wie einem Würfel) wirklich etwas zurückgewinnen.

Bei komplexeren Bauteilen hast Du zwar einen schön langen Featurebaum

aber auch Einen der nicht so wirklich viel aussagt

Was hindert Dich daran das IGES Modell nach Einlesen mit SWX SolidWorks neu zu modellieren?

Da kannst Du doch auf jedes noch so kleine Maß zugreifen und ein vernünftig aufgebautes Modell in SWX SolidWorks erstellen.

Viel Erfolg

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

NEONBLACK
Mitglied

Beiträge: 17
Registriert: 18.02.2011

SolidWorks 2011 Premium

erstellt am: 18. Feb. 2011 23:06

<-- editieren / zitieren -->

Unities abgeben:

Bin blutiger Anfänger und das Teil ist sehr kompliziert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

goofy_ac
Mitglied
Produktentwickler

Senden Sie eine Private Message an goofy_ac

Schreiben Sie einen Gästebucheintrag für goofy_ac

Beiträge: 1144
Registriert: 20.06.2006

Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20

erstellt am: 18. Feb. 2011 23:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für NEONBLACK

Hi Neonblack

Du hast ne PM bekommen, kannst mir das Teil gerne mal zumaielen, würde einen Versuch wagen

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 18. Feb. 2011 23:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für NEONBLACK


Hallo,

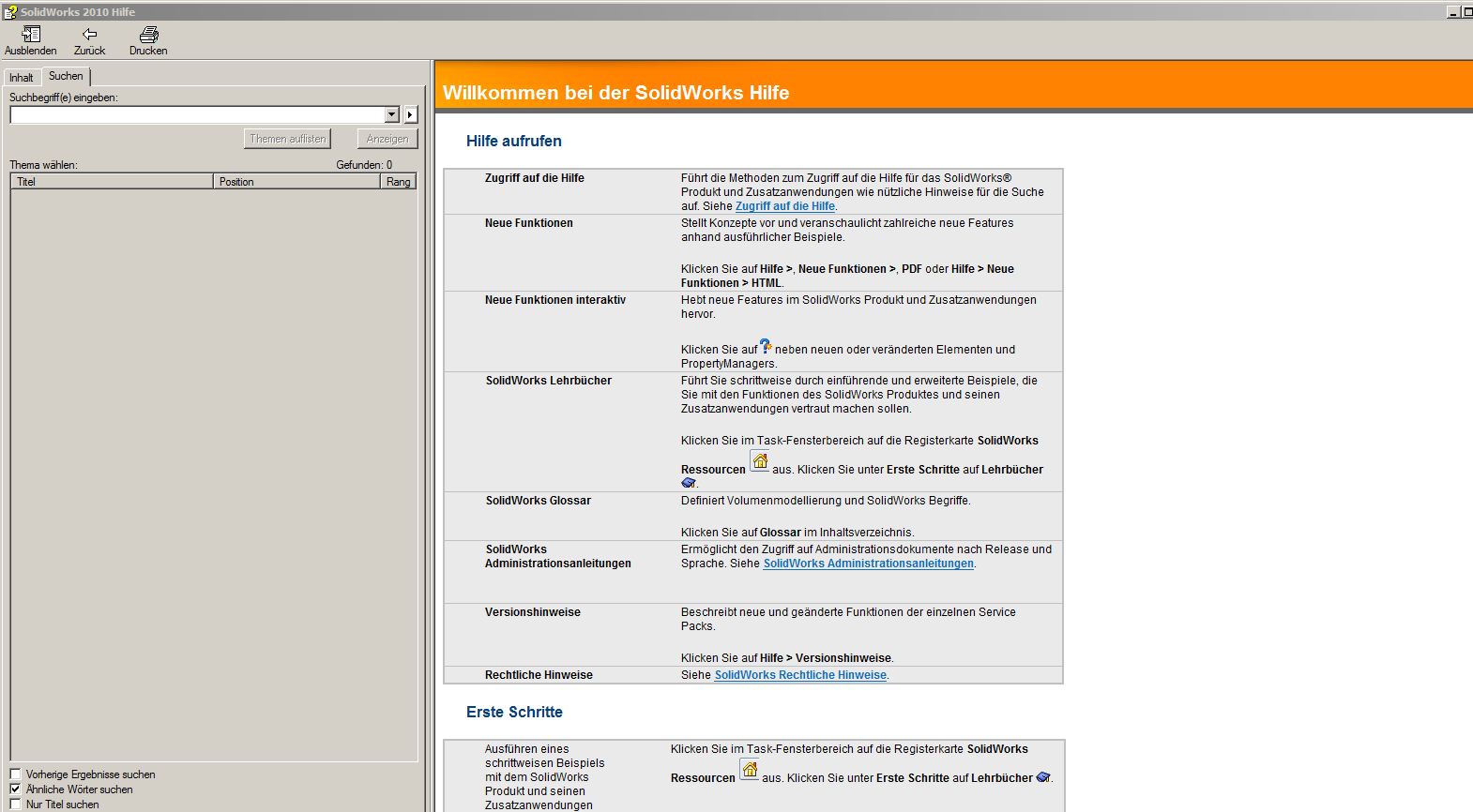

bei SWX SolidWorks 2011 (hab ich nicht, und könnte es daher auch nicht öffnen)kann ich Dir nur das (siehe Bild) empfehlen

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

NEONBLACK
Mitglied

Beiträge: 17
Registriert: 18.02.2011

SolidWorks 2011 Premium

erstellt am: 18. Feb. 2011 23:39

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank für die Hilfe! Kann gerne auch die .igs zur Verfügung stellen, welche hier zu finden sind:

http://www.cncguns.com/downloads.html

Im Drop-Down AR15 Lower Receiver und AR15 A3 Upper Receiver.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 18. Feb. 2011 23:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für NEONBLACK

Hallo Ralph,

leider funzt Dein Link weder mit Chrome noch mit IE

Kannst Du das mal überprüfen?

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

NEONBLACK
Mitglied

Beiträge: 17
Registriert: 18.02.2011

SolidWorks 2011 Premium

erstellt am: 19. Feb. 2011 00:01

<-- editieren / zitieren -->

Unities abgeben:

http://www.cncguns.com/downloads.html

Hoppla, hab nicht aufgepasst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
