Thema: Absolute Koordinaten - wie? wo? (4345 mal gelesen)
|
testerbb
Mitglied
   Beiträge: 23
Registriert: 12.02.2009 SW2010 Education Edition
|
erstellt am: 03. Feb. 2011 16:16  <-- editieren / zitieren -->   Unities abgeben:
|
CAD-Freelancer
Mitglied
Konstrukteur
Beiträge: 133
Registriert: 20.06.2007 CAD Dienstleister aus OWL;
Solidworks 2007 Standard
Solidworks 2009 Standard
Solidworks 2010 Standard
-----
2 x XEON Quadcore (8 x 3,0GHz)
Quadro FX 4600
16 GB RAM
146 GB SAS Seagate Cheetha Festplatte
(RAID Verbund)
-----
Internetseiten noch in der Barbeitung!
|
erstellt am: 03. Feb. 2011 16:41 <-- editieren / zitieren --> Unities abgeben: Nur für testerbb
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 03. Feb. 2011 16:42 <-- editieren / zitieren --> Unities abgeben: Nur für testerbb
|
Bananaben
Mitglied
Beiträge: 71
Registriert: 12.05.2010 SWX 2012 SP1<P>System:
Microsoft Windows 7
Professional x64 Edition
Version 2003
Service Pack 2
Computer:
Intel Xeon CPU
5470 @ 3.33GHz
3,33 GHz, 16,00 GB RAM
|
erstellt am: 03. Feb. 2011 18:16 <-- editieren / zitieren --> Unities abgeben: Nur für testerbb
Hallo B, du kannst in jedem Teil/Baugruppe ein eigenes Kordinatensystem mit selbst definierten Achsen an jeden beliebigen Punkt setzen.

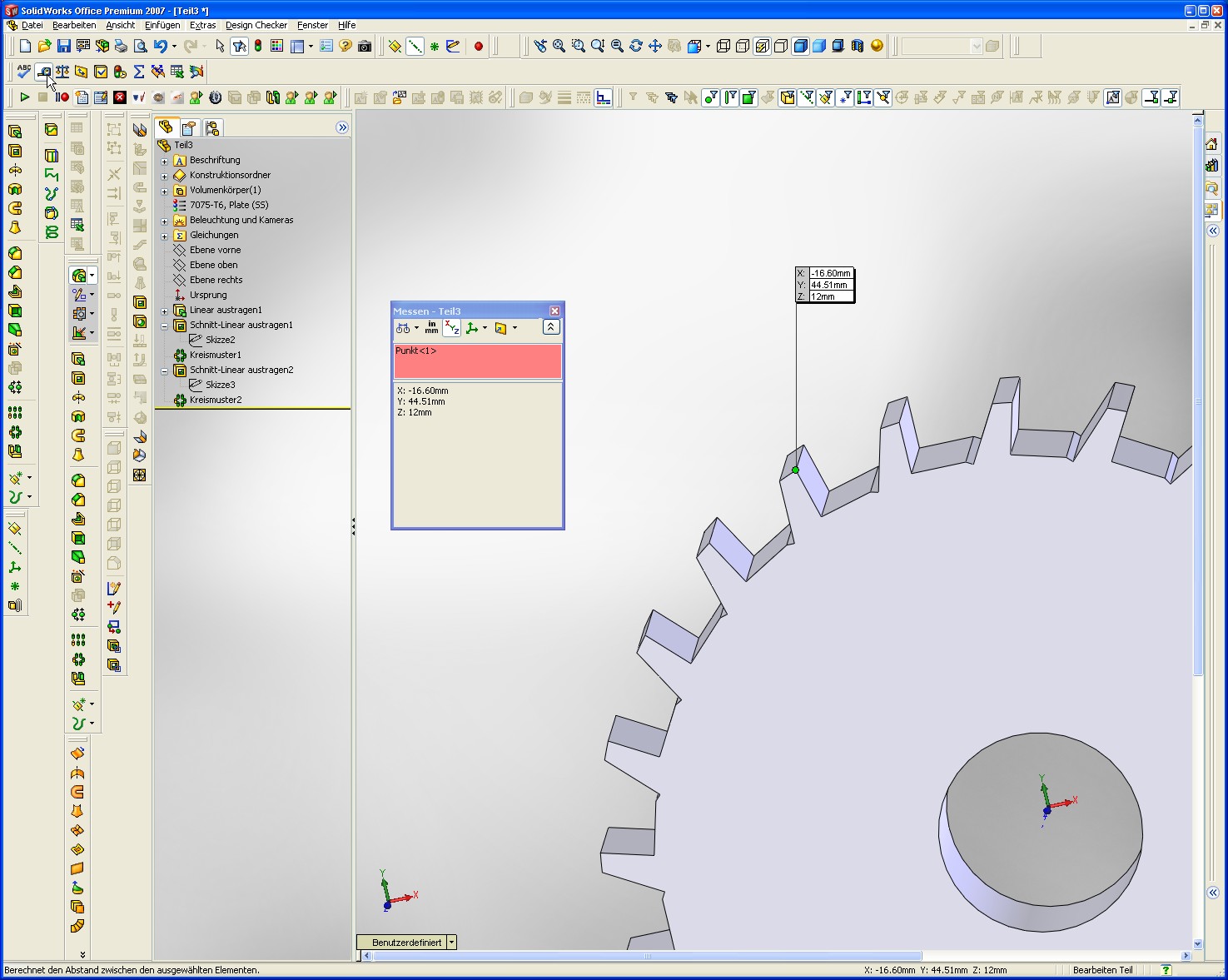

(Einfügen -> Referenzgeometrie -> Koordinatensystem) Dann kannst du beim Messenbefehl dein selbst erstelltes Koordinatensystem auswählen (siehe Bild) und immer von diesem Punkt aus messen. Nur interessehalber, wozu brauchst du es?
Gruss Ben ------------------
Ein Tag ohne Banane ist wie ein Tag ohne Sonne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
testerbb
Mitglied
Beiträge: 23
Registriert: 12.02.2009 SW2010 Education Edition
|
erstellt am: 04. Feb. 2011 09:58 <-- editieren / zitieren --> Unities abgeben:
Also das Problem war, dass ich die Koordinaten des Mittelpunktes einer Kugel herausfinden wollte. Ich konnte aber lediglich die Fläche anwählen und so den Abstand zum Koordinatensystem wählen, was aber nicht richtig war. Lösung: Einen Referenzpunkt setzen und diesen dann anwählen. Dann werden die Koordinaten (x, y, z) mit dem Messwerkzeug automatisch angegeben. Danke trotzdem  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 04. Feb. 2011 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für testerbb
Hallo tester eine Kugel hat auch einen Mittelpunkt, der sich anwählen lässt. Weitere Referenzpunkte zu setzen sollte da überflüssig sein. Wenn Du Deine zum Messen benötigten Punkte nicht direkt anwählen kannst, probiers mal mit Filter setzen <F5> , bzw. die Elemente im Featuremanager auswählen, und dann erst das Messwerkzeug starten. Die markierten Elemente werden von dort aus übernommen. Oft hilft es auch, dort die entsprechenden Skizzen einzublenden Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
