Autor Thema:  Schnitt normal auf Oberfläche (2577 mal gelesen)
Lumberjacker
Mitglied
Student

Sehen Sie sich das Profil von Lumberjacker an!   Senden Sie eine Private Message an Lumberjacker  Schreiben Sie einen Gästebucheintrag für Lumberjacker

Beiträge: 7
Registriert: 13.02.2007

 erstellt am: 17. Jan. 2011 12:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo

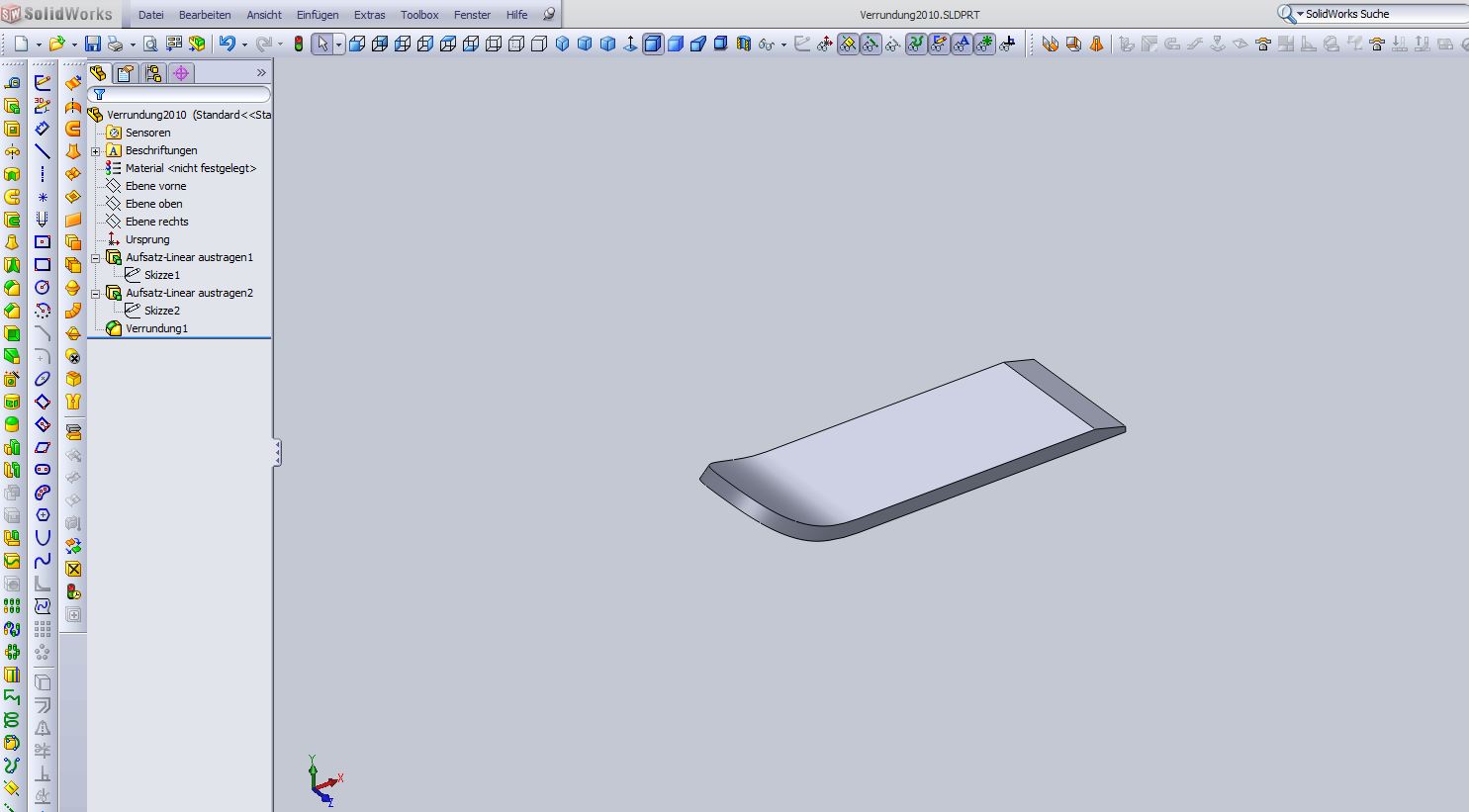

Im Anhang seht ihr das Bauteil zur Problemstellung:

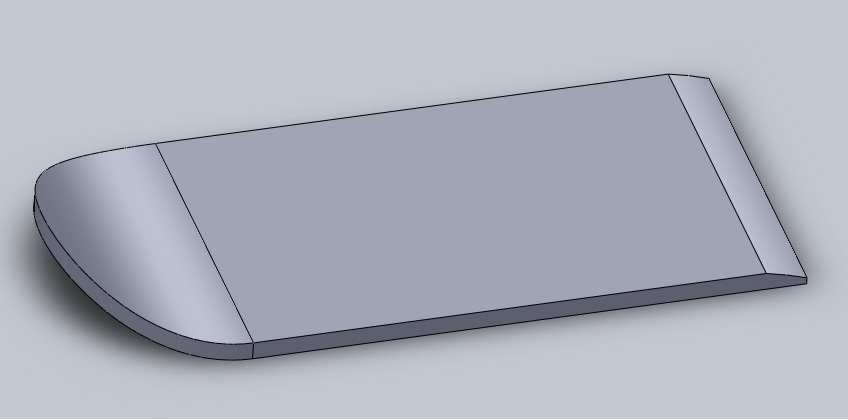

Ich möchte bei dem angezeigten Bauteil die Rundung so gestalten, dass die Schnittkanten normal zur Bauteiloberfläche verlaufen.
Ich habe die Rundung durch "linear ausgetragener Schnitt" erstellt. Jetzt hat die Schnittkante vorne am aufgebogenen Teil natürlich keinen rechten Winkel.
Habt ihr eine Idee wie ich das lösen könnte?
Ich hoffe ich habe mich klar genug ausgedrückt.

danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Solidworks 2018 SP 4.0

erstellt am: 17. Jan. 2011 12:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lumberjacker 10 Unities + Antwort hilfreich
ich würde das Teil durch nur einen Konturzug und mit dem Befehl "Linear ausgetragener Aufsatz" erstellen

------------------
Gruß Thermo

Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbonisch
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von bbonisch an!   Senden Sie eine Private Message an bbonisch  Schreiben Sie einen Gästebucheintrag für bbonisch

Beiträge: 1053
Registriert: 25.02.2005

CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)

erstellt am: 17. Jan. 2011 12:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lumberjacker 10 Unities + Antwort hilfreich
Wandle das Teil mal mit "Biegung einfügen" in Blech um, vielleicht reicht es aus.

------------------
Gruß bbonisch

Wer nicht träumt, der ist tot.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lumberjacker
Mitglied
Student

Sehen Sie sich das Profil von Lumberjacker an!   Senden Sie eine Private Message an Lumberjacker  Schreiben Sie einen Gästebucheintrag für Lumberjacker

Beiträge: 7
Registriert: 13.02.2007

 erstellt am: 17. Jan. 2011 13:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Blech geht leider nicht weil das teil noch nicht fertig ist, und da noch einiges an NICHT-Blech Elementen dazukommt. Oder Kann man den Teil nach dem Blechbefehl wieder zurückwandeln?

Das mit dem Konturzug probier ich jetzt auch noch. Hab nur gedacht ich bekomm das auch einfacher hin, bzw mit weniger Aufwand für so ein einfaches Teil.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbonisch
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von bbonisch an!   Senden Sie eine Private Message an bbonisch  Schreiben Sie einen Gästebucheintrag für bbonisch

Beiträge: 1053
Registriert: 25.02.2005

CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)

erstellt am: 17. Jan. 2011 15:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lumberjacker 10 Unities + Antwort hilfreich
Wäre mir nicht bekannt, dass ein Blechteil wieder zurück gewandelt werden kann.

------------------
Gruß bbonisch

Wer nicht träumt, der ist tot.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 17. Jan. 2011 16:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lumberjacker 10 Unities + Antwort hilfreich


Hallo,

ganz simpel verrunden


MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lumberjacker
Mitglied
Student

Sehen Sie sich das Profil von Lumberjacker an!   Senden Sie eine Private Message an Lumberjacker  Schreiben Sie einen Gästebucheintrag für Lumberjacker

Beiträge: 7
Registriert: 13.02.2007

 erstellt am: 17. Jan. 2011 16:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
grenzgeniale, äußerst einfache idee *g*

danke!
Habs inzwischen aber schon mit leitkurven gemacht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
