Hallo WBF,

ich habe das Problem, dass sich bei der Zeichnungserstellung in SWX2011 einige Bemassungen nicht anbringen lassen. Und zwar die Abstände zwischen zwei Bohrungen. Ich habe ein Bauteil (erstellt in SWX2010) bei dem jegliche Bohrungsabstände sich nicht vermassen lassen. Habe mal ein Testteil (in SWX2011) erstellt, einfache Platte mit vier Bohrungen, hier lassen sich zwar einige Abstandsmaße erstellen aber nicht alle.
Es ist egal ob ich die Bohrungen selbst anklicke oder die Achsenkreuze, es erscheint immer die Meldung 'Konnte Referenzbemassung aus aktuellem Satz gewählter Elemente nicht erstellen'.
Könnte das mal jemand bei sich nachstellen, vll liegts ja an einer Anwendereinstellung...

THX

[Diese Nachricht wurde von sta9e am 13. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

mal ein Schuß ins Blaue.
Bohrungen im Modell mit Bohr-Assi erstellt, Bearbeitung  in der Reihenfolge erst Bohr-Assi aufgerufen und dann die Fläche wo die Bohrungsmittelpunkt liegen soll und dadurch eine 3D-Skizze erzeugt. Einfach mal im Feature schauen, ob es eine 3D-Skizze ist. nun könnte es sein, daß Deine Bohrungen "Schief" sind und dadurch kein rundes Loch sondern ein Ellipse/Spline entsteht, die man nicht so vermassen kann.

Klick mal die Kante der Bohrung an im Modell und schau mal was er unten Rechts in der Statusleiste anzeigt.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

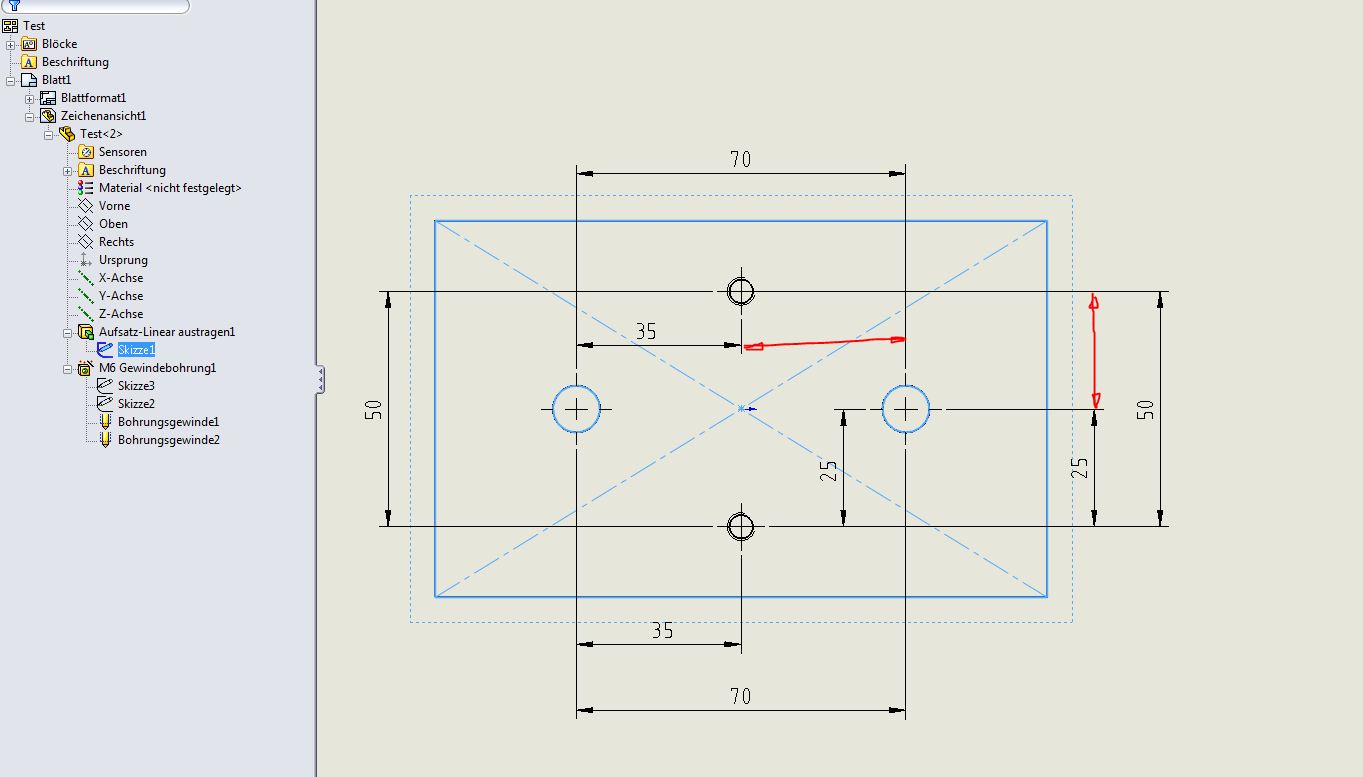

Nein, keine 3D-Skizze vorhanden (siehe Bild)
Die mit rot reingemalten Maße lassen sich nicht erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stell doch das Teil ins Netz.
Das sollte ohne Probleme gehen (und wird es vermutlich auch).

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

[Diese Nachricht wurde von Robert Hess am 13. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Test.txt Test1.txt

OK, hier mal die Test-Dateien.
test.txt -> test.slddrw
test1.txt -> test.sldprt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1-RHess-Platte.SLDPRT.txt Teil1-RHess-Platte.SLDDRW.txt

Da ich Deine Daten nicht lesen kann, hier ungefähr Deine Platte mit den gewünschten Maßen. Warum daß bei Dir nicht geht kann ich leider ohne SW2011 nicht sagen.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

[Diese Nachricht wurde von Robert Hess am 13. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke.
Aber das war ja nur ein Testteil.
An meinem echten Teil krieg ich die Bemaßung ja nirgendwo hin...
Ich nehme an, es liegt an SWX2011.
Support ist unterrichtet...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So, hab nun einen Workaround vom Support:
Sobald die Mittelachsen der Bohrungen gelöscht sind, ist es auch möglich diese zu bemaßen.
D.h.: Erst bemaßen, dann Mittelachsen setzen.
Danke für Deinen Einsatz, Robert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

die Antwort vom Support verstehe ich nicht.
Achsen löschen (wenn es die temporären sind) geht nicht oder es sind manuell erstellte, dann braucht man diese für eine Bohrung gar nicht.
Ich denke es geht um die Fadenkreuze. Diese zu löschen ist sicher unnötig, weil vermassen kann man sie. Das es besser ist die Bohrungskante jeweils zu wählen ist sicher auch klar.

Frohes Schaffen.
MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo sta9e,

ich habe mir gerade mal Deine beiden Testdateien reingezogen und konnte die gewünschten Bemaßungen problemlos anbringen.
Scheint wohl doch an den Anwendereinstellungen zu liegen... oder hast Du SWX 2011 evtl. noch ohne SP1?
Welche Anwendereinstellung das sein könnte habe ich aber jetzt auch keine Vermutung, vielleicht hat ja einer von den alten Hasen hier einen gezielten Schuß ins Blaue parat

Gruß Thilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

habe Heute das gleiche Problem gehabt.

Lösche mal die Mittelkreuze raus und Bemaße dann die Bohrungen.

Danach die Kreuze wieder einfügen.

So gings bei uns.
