Thema: tangentiale Kurven bei Blechabwicklung (3151 mal gelesen)
|
bbonisch
Mitglied
Maschinenbautechniker
   Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 14. Dez. 2010 13:57  <-- editieren / zitieren -->   Unities abgeben:

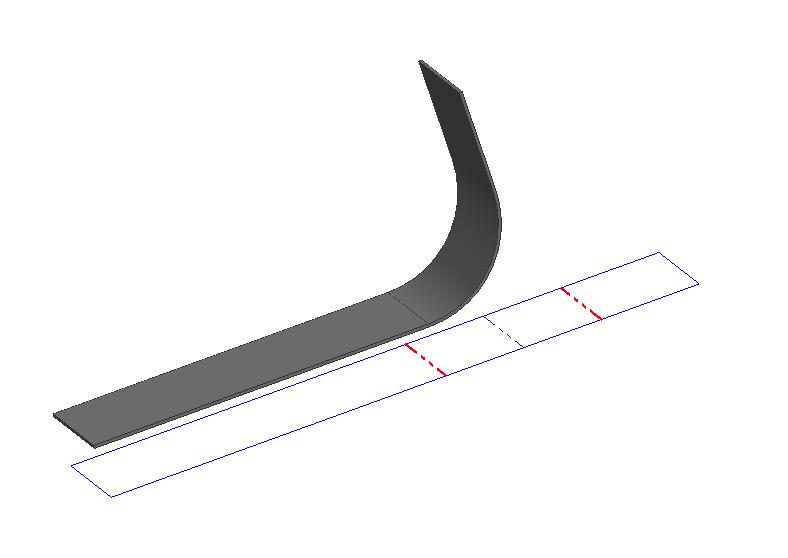

Hallo liebes Forum, gibt es in SW irgendwo eine Einstellung mit der ich die gebogenen tangentiale Kurven darstellen kann. Auf dem Bild die rote Linien. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 14. Dez. 2010 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für bbonisch
Hallo, im Modell oder in der Zeichnung? Sollte aber immer über - Ansicht, Tangentiale Kanten in der Zeichnungsansicht oder im Modell in den Systemoptionen bei Anzeige / Auswahl ein- und ausschaltbar sein. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 14. Dez. 2010 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für bbonisch
Im Abwicklungsfeature die Option "Flächen verschmelzen" deaktivieren. Dann wird eine (zwei) Kante sichtbar sein, sowohl im 3D (abgewickelt) wie auch auf der Zeichnung. ------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 14. Dez. 2010 14:48 <-- editieren / zitieren --> Unities abgeben:
Hallo Heiko, genau das ist es. Vielen Dank @Robert: bei der Abwicklung zeigt er mir keine tangentiale Kante an, vielleicht mache ich auch etwas falsch. Tangentiale Kanten sind sichtbar in den Systemoptionen. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 14. Dez. 2010 14:57 <-- editieren / zitieren --> Unities abgeben: Nur für bbonisch
Hallo, wir sprechen jetzt wohl von der Zeichnung bzw. von der Abwicklung und den Lichtkanten (die es ja in der Abwicklung ja eigentlich gar nicht gibt). Da hat Dir ja Heiko die Antwort mit dem Blechfeature gegeben.

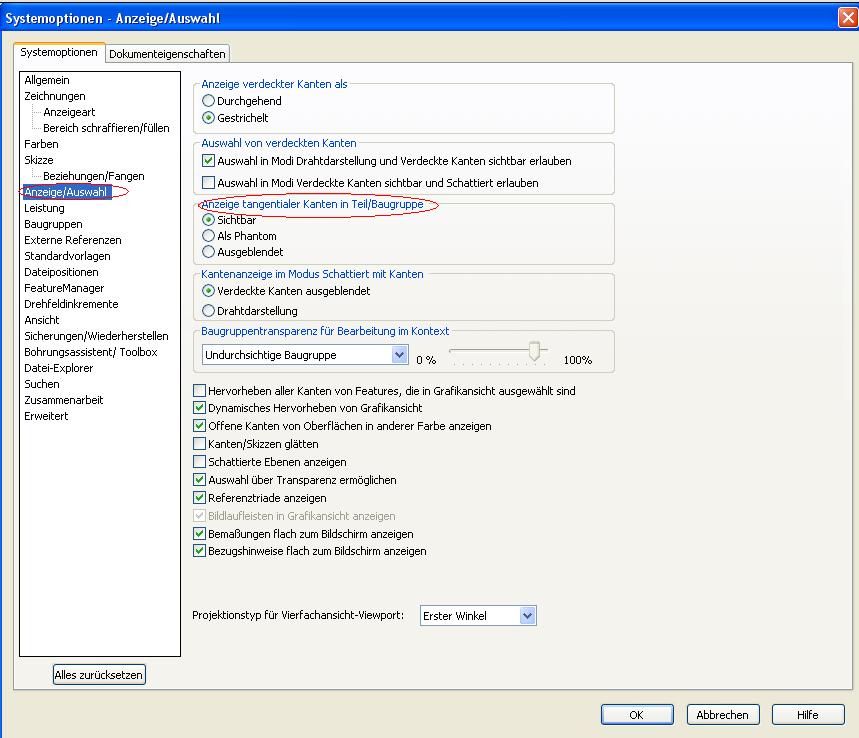

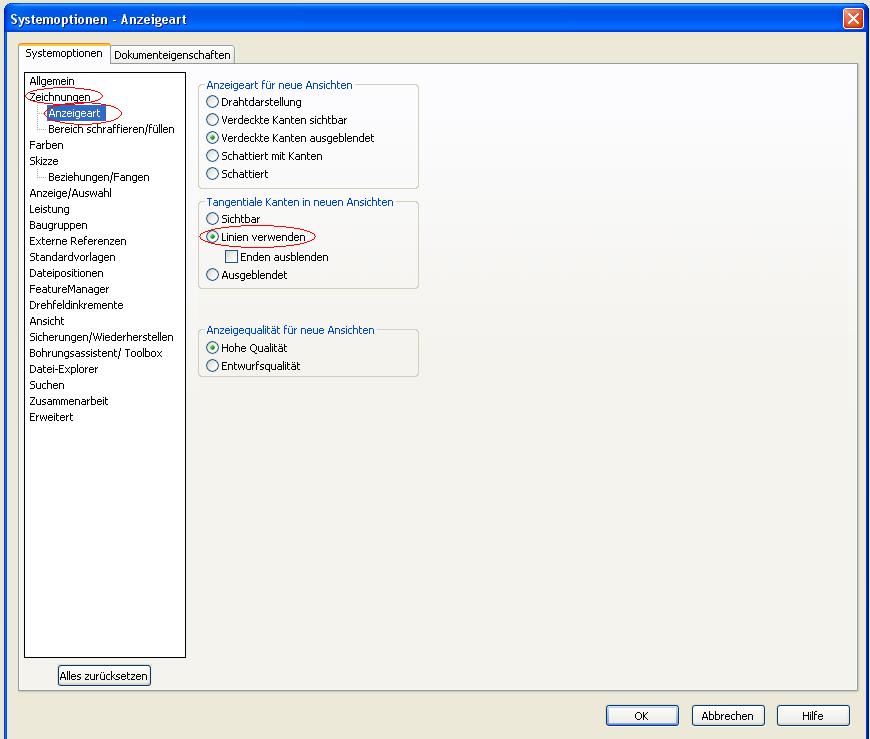

Das mit den Systemoptionen ist eine Voraussetzung fürs Modell und in der Zeichnungnsansicht gibt es noch einmal die Möglichkeit die tantentialen Kanten durch drei verschiedene Optionen zu steuern. Ist auch eine Systemoption. s. Bild 1 und 2. MFG Robert Hess.
------------------
