Hallo,

ich muss das Cockpit eines Schiffes zeichnen, ein bisschen hab ich schon rumprobiert, siehe Teil 2.
Teil 1 ist die Vorlage die ich bekommen hab, das stimmt soweit schon dort müssen nur noch die Flächen verrundet werden. Ich dachte mir das es einfacher mit Aufsatz/Basis ausgeformt geht, aber ich weiss nicht wie ich Anfang und Ende verrunden kann. Vielleicht kann mir jemand ein Beispiel geben. Oder mein Ansatz mit dem ausformen ist falsch, und ihr wisst eine andere Möglichkeit?

Ausserdem wüsste ich gerne ob SWX ein Flächenprüffeature hat, mit dem man Tangentiale übergänge prüfen kann, sowie in Catia.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil2.zip

Hallo,

ich habe dir mal das Teil2 ein wenig modifiziert, indem ich noch eine Skizze
hinzugefügt habe. In der habe ich die gleiche Anzahl an Segmenten reingepackt,
wie in deinen anderen Profilschnitten. Den Radius der Kreisbögen kannst du
jetzt noch ein wenig reduzieren, wie es gefällt.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

geht ganz einfach

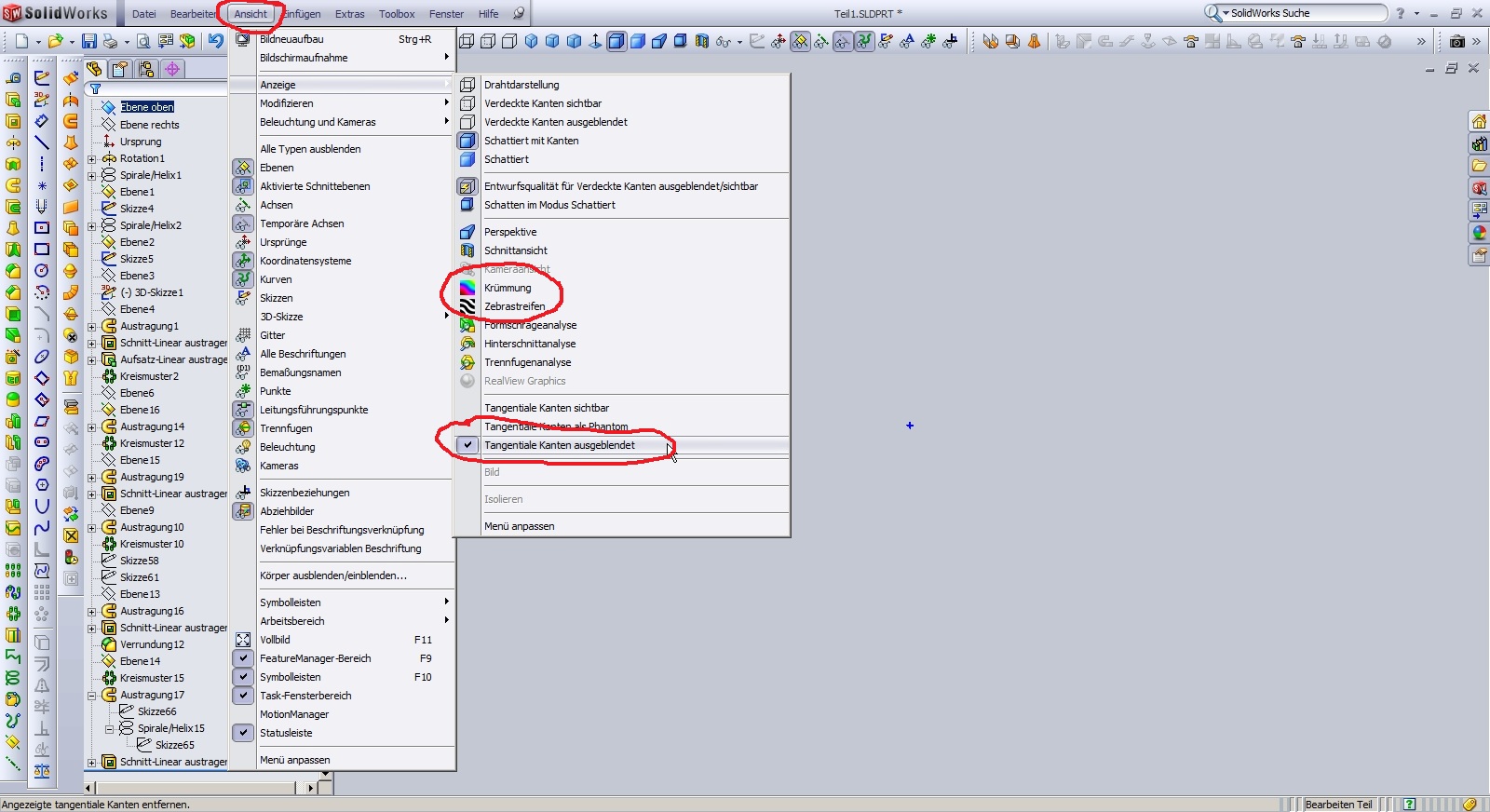

Spiel die Optionen der Ansicht mal durch  (siehe Bild )

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Teil ist nicht verrundet, in der Seitenansicht ist vorne noch ein gerades Stück. Es muss so verrundet werden das es so aussieht wie das Teil 1 in der Seitenansicht, ohne die zwei ausgetragenen Schnitte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das mit der Krümmung geht gut, danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Weiss denn keiner eine Lösung. Kann doch nicht sein das das mit Catia geht, aber nicht mit SWX?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

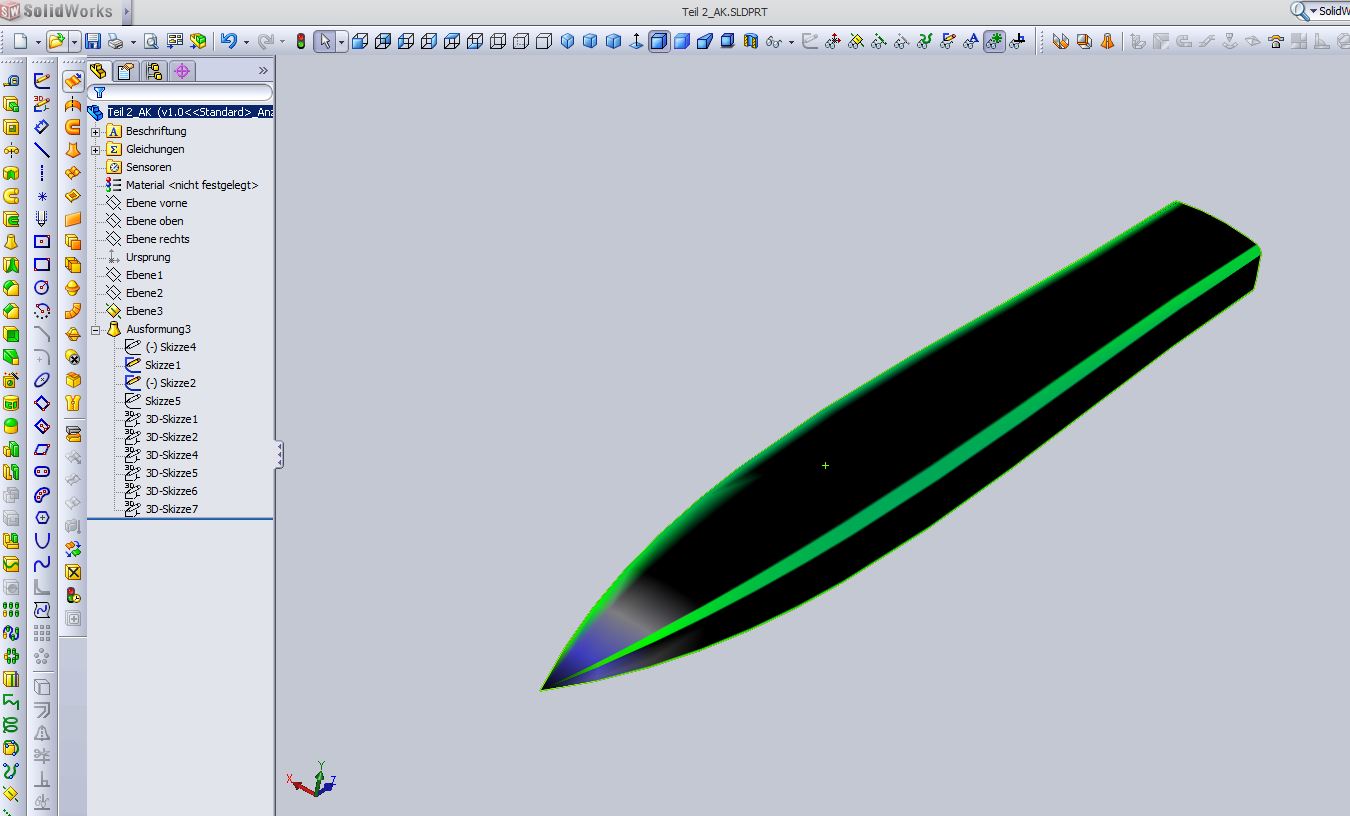

F2_021473_2.JPG SWX2010_Teil2_AK.zip

Hallo,

eine Ausformung mit Deinen Ansprüchen muss man ein wenig an die Hand nehmen!

Hoffe das Ergebnis entspricht Deinen Vorstellungen.

Man kann das Ende auch verrundet darstellen alles eine Frage der Skizzen und Form und Lage der

Leitlinien.

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 14. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wie genau müssen die Leitlinien und die Skizze aussehen, um die verrundung hinzubekommen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

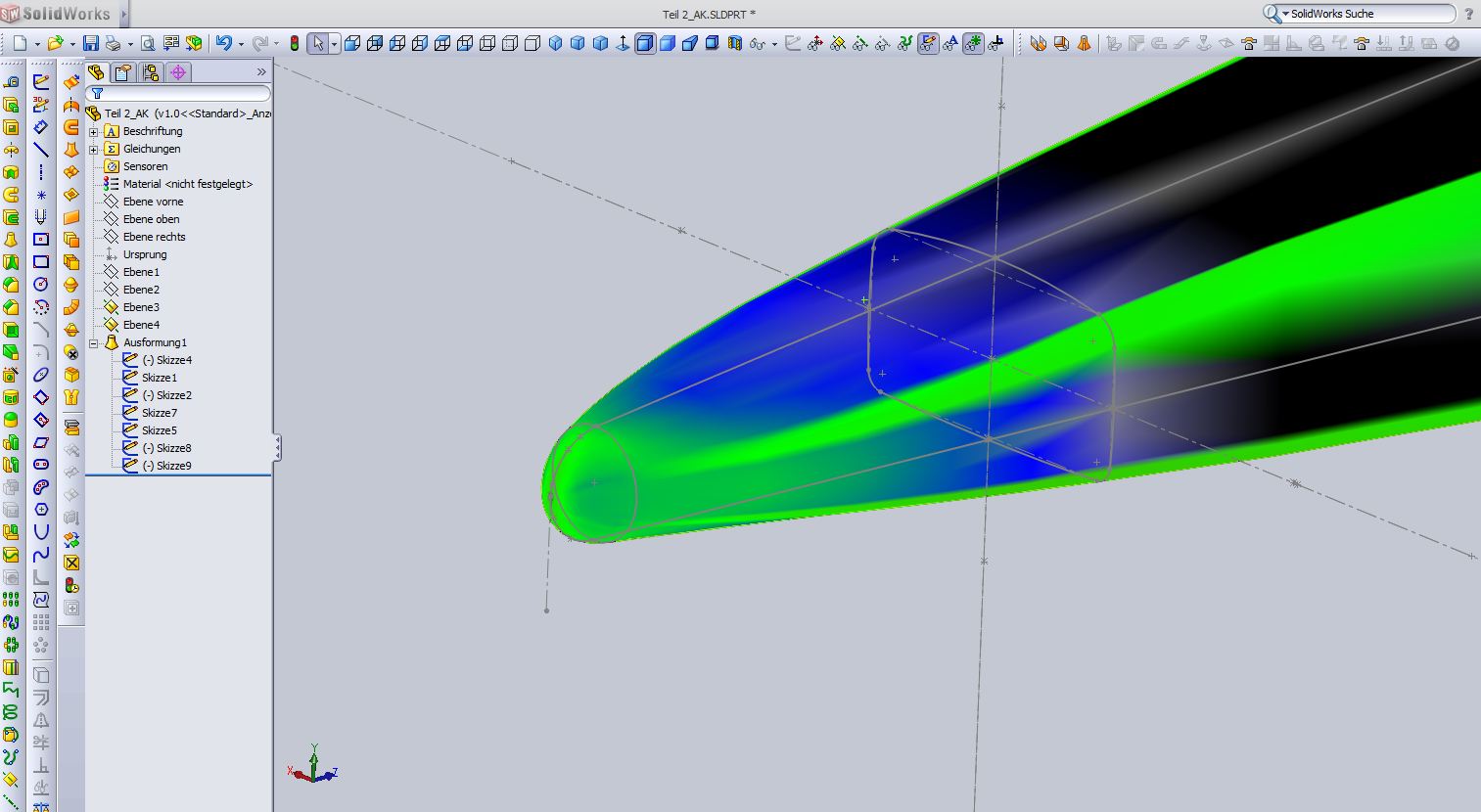

F2_021473_3.JPG swx2010_Teil3_AK.zip

Hallo,

so in etwa, kommt auf die gewünschte Kontur an.

Hab jetzt mal einfach nur 2 Leitlinien eingebaut.

Normalerweise brauchst Du bei der Kontur mindestens 6

Perfekt wirds mit 12 an jeden Konturpunkt Deiner Ausformugsskizze eine

die auch in richtiger Teilung die zur Verrundung eingefügte Skizze mit dem Kreis trifft.

Das Ganze endet dann im Punkt mit Tangentialer Beziehung zu einer Senkrechten Hilfslinie.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau so sollte es aussehen, auf diese Weise werde ich es mal versuchen.
