Thema: einzelne Importkörper gestrichelt auf der Zeichnung darstellen? (6253 mal gelesen)
|
Blanda Mitglied Maschinenbautechniker

 Beiträge: 240 Registriert: 15.07.2009 SolidWorks 2020 SP 5.0 ECTR SAP Engineering Control Center HP ZBook Studio G5 Intel(R) Core(TM) i7-8850H CPU @ 2.60GHz, 2592 MHz, 6 Kern(e)
|
erstellt am: 11. Okt. 2010 14:16 <-- editieren / zitieren --> Unities abgeben:

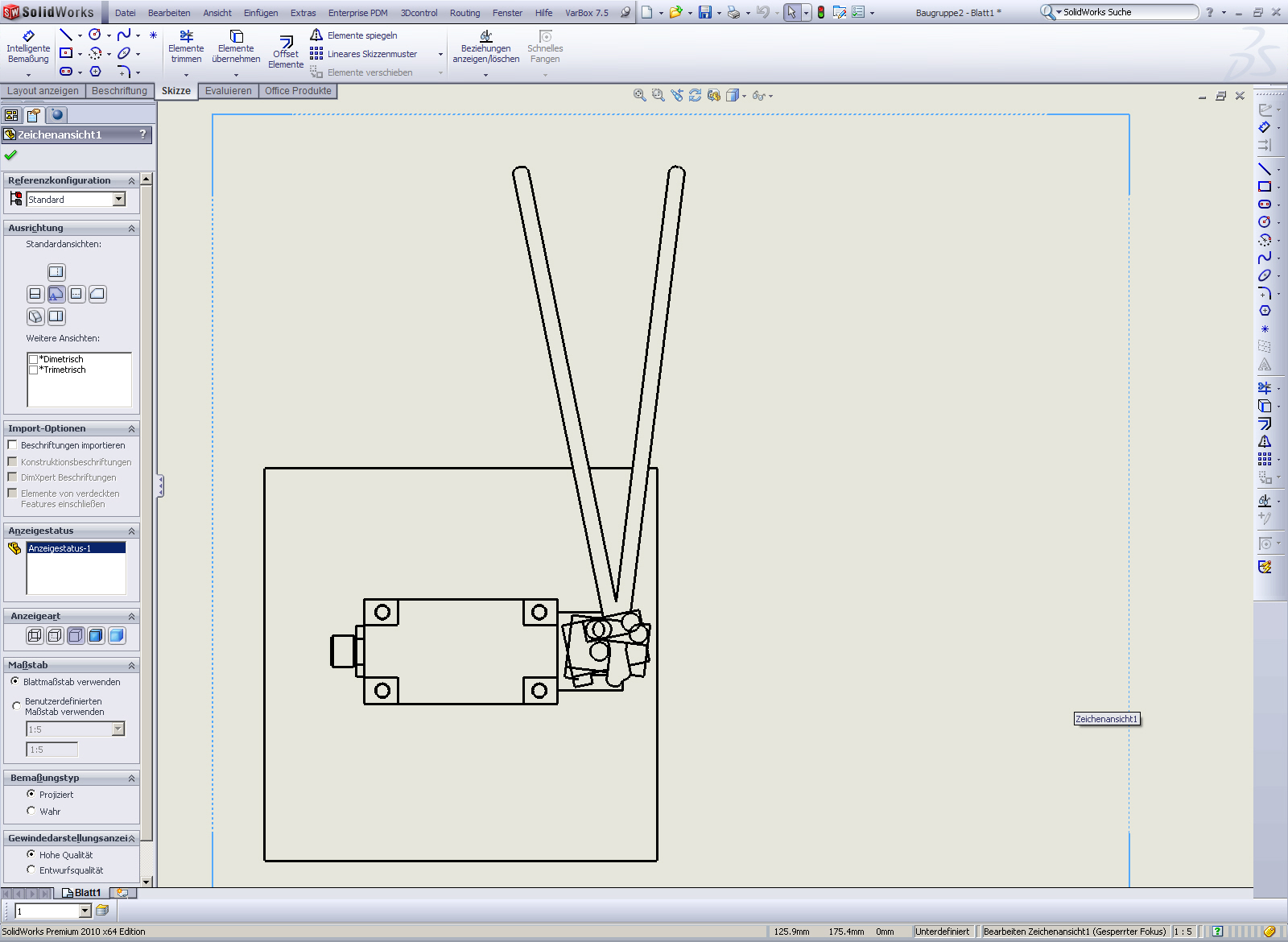

Hallo Forum, anbei habe ich einen Schalter mit verschiedenen Ansichtstatis. Jetzt möchte ich den Schalter verbauen und bei den Ansichtenstatus mit den zwei Sensorstangen eine gestichelt auf der BG-Zeichnung darstellen. Hat da einer eine Idee?? ------------------ ---------------- Grüße Blanda Ich weiß nicht alles, aber dazu lernen kann ich immer.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 11. Okt. 2010 15:08 <-- editieren / zitieren --> Unities abgeben:          Nur für Blanda
Rechtsklick auf die Ansicht-->Alternativposition in der SWX-Hilfe unter Alternativpositions-Ansicht suchen ------------------ CSWST/CSWI/CSWP/ 3DVia
Worksline- Ost...strebe niemals nach den Dingen, die auch dümmeren gelingen..... [Diese Nachricht wurde von Olaf Wolfram am 11. Okt. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!

 Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 11. Okt. 2010 15:12 <-- editieren / zitieren --> Unities abgeben:          Nur für Blanda
Hallo Blanda, Deine Zip ist leider leer . So wie ich aber das Bild betrachte sieht das aus als ob es zwei Stellungen sind. Kannst Du das nicht mit Alternativposition auf der Zeichnung darstellen? Das Problem bei den Ansichtsstati ist ja, daß sich das auf Farbe, Art der Darstellung(schattiert, verdeckte Kanten ausgeblendet, verdeckte Kanten sichtbar und Drahtdarstellung) und Sichtbarkeitsstatus beziehen(Liste erhebt erhebt kein Anspruch auf vollständigkeit). Auf der Zeichnung jedoch werden Körperkanten dargestellt und wo eine Kante ist, da ist eben eine Vollinie. Es gibt zwar die Möglich keit die Zeichenansicht auf schattiert zu stellen und hierbei werden auch die Anzeigestati berücksichtigt, aber das ist nicht zweck einer solchen Aufgabe. Was man evtl. auch machen kann ist einer einzelnen Linie oder eines einzelnen Teils/Baugruppe auf einer Zeichnung eine andere Linienart zuzuweisen. Bei einzelnen Linien einfach mal RMT auf die Linie, dabei erscheinen oben im schnellmenu Teile des Linienformatslayouts, dort auf die Linieart klicken(Linie wird formatiert). Bei Teilen geht das etwas anders RMT auf ein Teil(Kante) und den Menupunkt Komponentenlinie anwählen. Das geht auch im Featurebaum. gruß Heiko ------------------ CAD.de treffen in Stuttgart, nicht nur für ProblEme am 16.11 Flying Ship Echterdingen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Blanda Mitglied Maschinenbautechniker

 Beiträge: 240 Registriert: 15.07.2009
|
erstellt am: 11. Okt. 2010 15:22 <-- editieren / zitieren --> Unities abgeben:
Hallo Heiko, mit der Alternativ-Ansicht hast du recht. Das währ der optimale Fall. Aber bei uns wollen einige die zusätzlichen Konfigurationen nicht in der BG. Das mit den Linien ist auch richtig, aber ich würde gerne den "Körper" der einen Stange gestrichelt dasstellen. Ich könnte ja auch alle einzelnen Linien selektieren, aber das fand ich nicht so toll. Deshalb wollte ich mal wissen was das Forum für Ideen hat. Aber auf jeden Fall vielen Dank für eure Beiträge. PS: Anbei noch mal eine Zip. Diesesmal hoffentlich mit was drin. ------------------ ---------------- Grüße Blanda Ich weiß nicht alles, aber dazu lernen kann ich immer.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!

 Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 11. Okt. 2010 15:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Blanda
Hallo Blanda, okay ich weis was Du meinst, aber Deine Anzeigestati verwendest Du ja nun so wie eine konfiguration . Wenn ich mir Dein Teil anschaue finde ich es sehr kompliziert. Vom Grundsatz her ist das ja eine Konfiguration also was außer die Vorteile spricht dagegen(PDM das Problem macht, Umgang mit Konfigurationen allgemein). Die Problematik dieses Teils hat man öfter und man will selbstverständlich verschiedene Stellungen die dieses Bauteil kann auch darstellen können in Baugruppen in denen es verbaut ist oder evtl auf einer Zeichnung. Beim testen Deines Teils auf der Zeichnung stelle ich nur Nachteile fest. Der erste Nachteil, wenn ich den Anzeigestatus auf der Zeichnung wechsle passiert nichts (erst nach umstellen auf schattiert und erneutem zurückstellen), das ist nicht gut zum arbeiten. Das zweite was mir auffällt ist, dass man einem Körper im Gegensatz zu einem Teil keine eigenen Komponentenlinien geben kann, bleibt nur übrig die Linien zu formatieren(jede einzelne). Ich mache das in den meisten Fällen als Baugruppe. Wenn eine Kaufteilkomponente verschiedene Stellungen hat mache ich das Grundsätzlich. Zugegeben es gibt evtl. Nachteile wie zum Beispiel dass es Organisatorisch ja nur ein Teil ist aber das lässt sich lösen(bei mir filtert das mein PDM sogar aus der Stückliste aus per Präfix). Für mich überwiegen jedoch die Vorteile wie z.B. alle funktionalitäten der Baugruppe nutzbar (dazu gehört auch die Alternativposition), ein einfacheres verknüpfen und in Deinen speziellen Fall existiert ein Teil nur einmal und nicht mehrfach wie es durch Deine Ansichtsstatus Strategie entsteht. Vielleicht gibts aber noch andere Wege z.B. den Weg über eine Skizze im Modell bei dem die Grenzstellung nur durch eine Skizze dargestellt wird, Skizzen sind in der Zeichnung aber Global einblendbar. Bei Deiner Variante ist es aber definitiv so dass ein automatisiertes stricheln Deiner Linie nicht möglich ist. Also ich behaupte mal ganz frech mit Deiner Geschichte gehts nur mit formatierten Linien gruß Heiko ------------------ CAD.de treffen in Stuttgart, nicht nur für ProblEme am 16.11 Flying Ship Echterdingen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Blanda Mitglied Maschinenbautechniker

 Beiträge: 240 Registriert: 15.07.2009
|
erstellt am: 11. Okt. 2010 16:06 <-- editieren / zitieren --> Unities abgeben:
Hallo Heiko, ich muss schon sagen, du hast mit allen deinen Aussagen recht. Hauptgrund für diese konstr.-Weise war mein PDM. Da es sich nur um ein Teil handelt. Aber vielleicht sollte ich das Teil doch einfach nochmals neu aufsetzten. Danke noch mal für deine ausführliche Antwort.
------------------ ---------------- Grüße Blanda Ich weiß nicht alles, aber dazu lernen kann ich immer.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess Ehrenmitglied V.I.P. h.c. Maschinenbautechniker

 Beiträge: 2533 Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM, nVidia Quadro K4100 - 4 GB SolidWorks 2015 - SP5, SW2016 - SP2 SWX seit 1998
|
erstellt am: 11. Okt. 2010 16:17 <-- editieren / zitieren --> Unities abgeben:          Nur für Blanda
Hallo, ich sehe es 100% genau wie Heiko. Nur Nachteile und keine Vorteile. Was spricht gegen eine BG? (Rein rehtorisch) Es ist nur ein Teil im PDM. Ich vermute, da steckt dahinter. Ich will eine Mengenstückliste erstellen und dann tauchen dort einzelne Parts der Kaufteil-BG auf? Ist jetzt eine Vermutung. Na das ist ja kein Problem. Sag doch der BG (unter Eigenschaften der Konfig) wie es sich stücklistentechnisch verhalten soll. Es soll nur ein Stücklisteneintrag erzeugt werden der BG. Alle ET's in dieser BG sollen keinen Eintrag erzeugen. s Bild. MFG Robert Hess. ------------------ "Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. [Diese Nachricht wurde von Robert Hess am 11. Okt. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Blanda Mitglied Maschinenbautechniker

 Beiträge: 240 Registriert: 15.07.2009
|
erstellt am: 11. Okt. 2010 16:28 <-- editieren / zitieren --> Unities abgeben:
Danke Robert, mit dieser Einstellung habe ich mich noch gar nicht richtig auseinander gesetzt. Ich werd das mal versuchen. ------------------ ---------------- Grüße Blanda Ich weiß nicht alles, aber dazu lernen kann ich immer.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!

 Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 11. Okt. 2010 16:43 <-- editieren / zitieren --> Unities abgeben:          Nur für Blanda
na dann komme ich auch nochmal. Also in ein PDM gehören ja die ganzen Teile, auch die, die nichts mit "dem Teil" zu tun haben. Also bei Verwendung der SolidWorks Stücklisten siehe Roberts Beitrag (Top) und für das PDM hier meine vorgehensweise. Beispiel anhand eines Pneumatikzylinders: - Nr. des Zylinders im PDM: RS106526 diese Nummer erhält die Baugruppe.
- Kolbenstange als eigenes Teil erhält bei mir dann RS106526_T01 also "_T01" als Suffix.
- Gehäuse als eigenes Teil erhält bei mir folglich RS106526_T02 also Suffix "_T02".
Da ich aber meine Stücklisten per PDM Verwalte habe ich zusätzlich noch einen Präfix bei den Einzelteilen anhand diesem erkennt mein PDM ob es ein Teil oder ein "Dummy" ist. Das ist aber keine SWX Sache sondern PDM und hier sieht meine Nummer dann tatsächlich so aus "noRS106526_T01". Die Schwierigkeit wird sein dies bei Dir mit hineinzudröseln. gruß Heiko ------------------ CAD.de treffen in Stuttgart, nicht nur für ProblEme am 16.11 Flying Ship Echterdingen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
