Hallo zusammen!

ich bin leider ein anfänger was Freiformen in Solidworks angeht.
ich arbeite sonst mit Rhino, aber bei diesem Projekt bietet sich solidworks an.
Weil ich von verschiedenen Astgabeln eine Massaufnahme gemacht habe und diese mit solidworks einfacher zubearbeiten sind! habe ich jedenfalls gedacht

Zu meinem Problem ich will eine ganz einfache Ausformung, die ich durch eine skizze verändern kann!
also ein grundTeil was ich kopiere und die verschiedenen Masse aus meiner Aufnahme aus dem XYZ raster übertrage, dass ich nicht jede Astgabel neuzeichnen muss!
der knotenpunkt, wo sich die Äste treffen sollen keinen radius haben, sondern ein schöner übergang mit eine Spline!

ich hoffe ihr habt einigermassen verstanden was ich vorhabe!

bin sehr gespannt und freue mich auf eure lösungsvorschläge

freundlicher gruss

marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi marc,

Willkommen im Forum!

Hast Du schon die Lehrbücher - spez. zum Thema Oberflächen - durchgearbeitet?
Das hilft!

Grüße,
Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Marc,

Du hast Astgabeln ausgemessen?
Dann gibt es dazu wahrscheinlich eine Liste?
Sollen alle Astgabeln in einem Modell enthalten sein?
Um wieviele Astgabeln handelt es sich?

Es geht darum, herauszufinden, welcher Weg einzuschlagen ist.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi thorsten

die Lehrbücher habe ich schon durch! leider haben die mich auch nicht viel weiter gebracht!
Vielleicht muss ich mich wieder mehr ins solidworks reinversetzen weil ich in den letzten jahren vor allem mit rhino gearbeitet habe, wenn es um Freiflächen geht!

hi günter

ja die astgabeln habe ich ausgemessen, ich habe mir einen raum mit einem Raster gebaut, wo ich dann die äste ausgemessen habe, also die 3 Endpunkte mit dem Durchmesser und den knotenpunkt in der mitte!

die liste ist momentan noch handschriftlich und es sind momentan 20 auf der liste, können aber noch mehr werden......

die astgabeln wollte ich als einzelne teile die ich dann in einer baugruppe kombiniere, in der baugruppe werden es dann nicht mehr als 3 astgabeln!

schlussendlich sollte daraus ein untergestell für einen tisch oder hocker enstehen, die tischplatte/sitzfläche sollte sich dann nach den massen und winkeln der äste anpassen!
also die form der tischoberfläche wird durch die astgabel definiert!

ich hoffe ihr könnt euch ein bild machen was ich vorhabe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marc,

nette Spielerei, die Du da vorhast!

Wenn ich Du wäre, würde ich mir überlegen, wie die Flächen im Knotenübergang aufgebaut werden können. Du hast ja schon den Wunsch nach Splineübergängen angesprochen. Die gewünschte Ausformung wird sich wahrscheinlich nicht ein einem Feature machen lassen. Deshalb wäre eine Skizze hilfreich, wie der Flächenanschluss im Bereich der Gabel sein soll. Wenn Du uns so eine Skizze zeigst, sagen wir Dir wie Du das mit den Features aufbaust.

Willst Du eigentlich hinterher mit realen Ästen arbeiten oder kommt es auf das Design der Gabel im CAD an?

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Astgabel.zip

Hi Marc,

kannst Du damit etwas anfangen? Entspricht das Deinen Vorstellungen oder muss es noch besser sein?

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi Andreas

es ist echt ne lustige spielerei! ich habe es schon mit abstrakten ästen ausprobiert. dies was ein stuhl mit einer blechsitzfläche und rückenlehne, wenn ich dann die winkel des astes verändert habe, hat sich das aussehen des stuhles mitverändert!
leider hat jemand meine daten vom unirechner gelöscht,
jetzt alles noch mal von neuen

bei diesem projekt habe ich einen ganzen baum in 3d eingescannt leider, war es extrem schwierig mit diesen daten zu arbeiten, keine chance in rhino oder anderen programmen!
darum muss ich jetzt die ganzen äste per hand nachmessen und bauen!
am schluss sollte dann ein reales modell dastehen, also nicht nur im cad

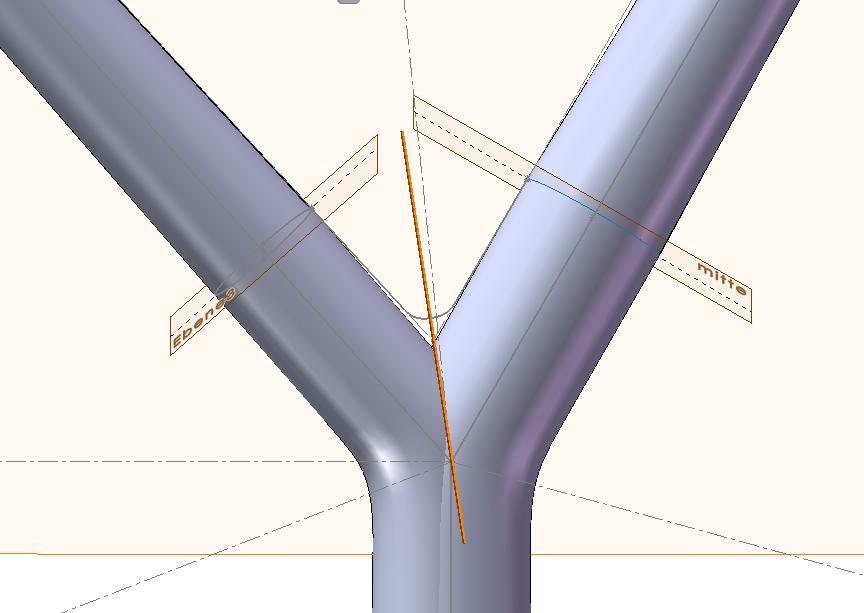

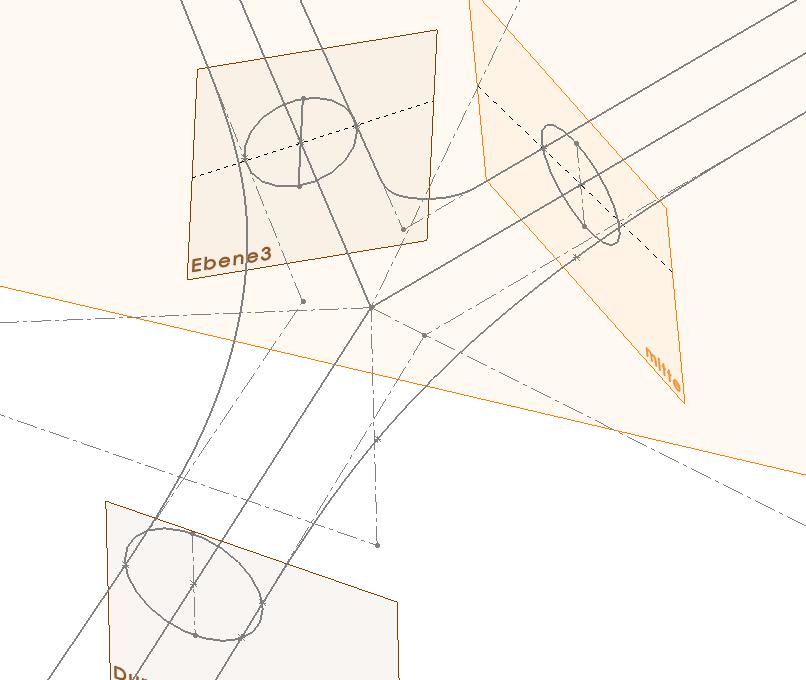

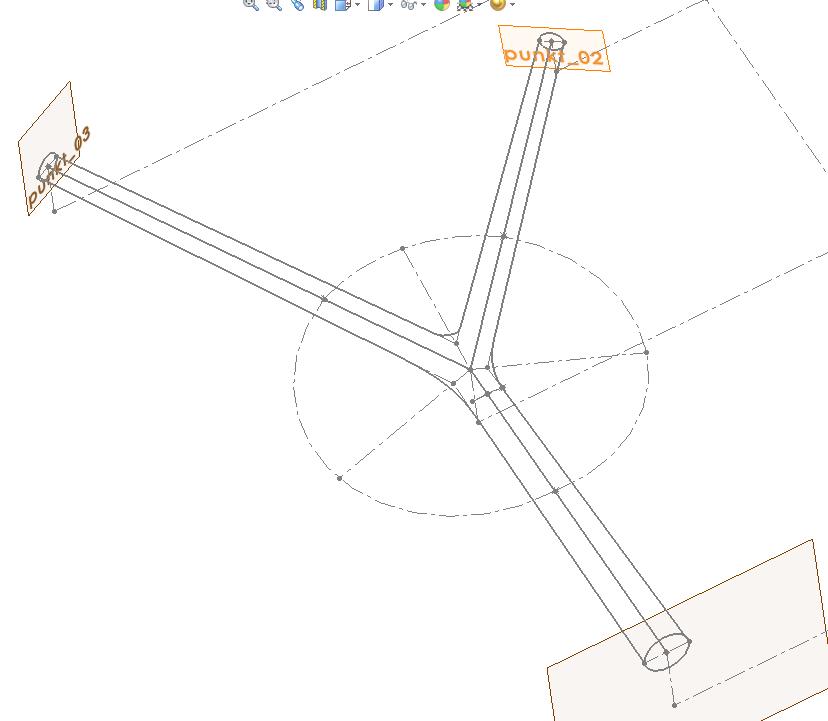

ich hoffe euch helfen diese screeshots weiter, wegen spline übergängen, vieleicht gehe ich immer falsch vor, weil ich ständig fehlermeldungen habe.

vielen dank günter

so weit war ich auch schon, leider ist es mir zu ungenau, also die äste können ruhig abstrakt bleiben, mir ist nur wichtig das die 3 endpunkt (durchmesser) und die gabel ziemlich dem endsprechen was ich für masse aufgenommen habe!

danke an alle noch mal für die hilfe

gruss

marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

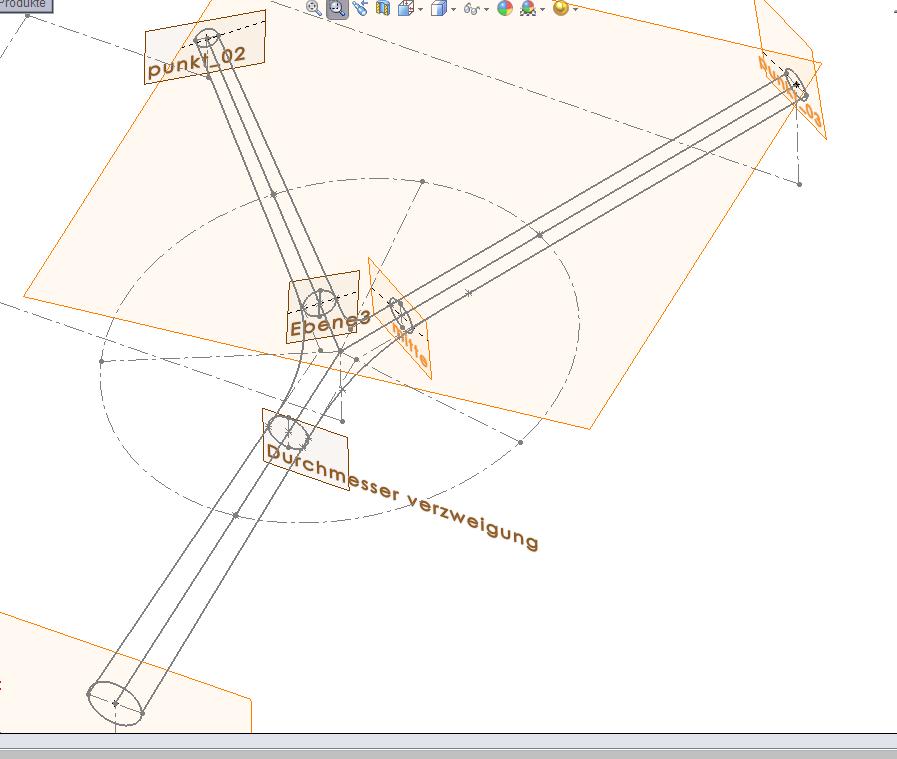

ast_01.JPG skizzegabeldetail.JPG

die screenshots habe ich noch vergessen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Marc,

was ist Dir zu ungenau? Die Durchmesser und die Ebenen können ja parametrisiert werden. Daran soll es nicht scheitern.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

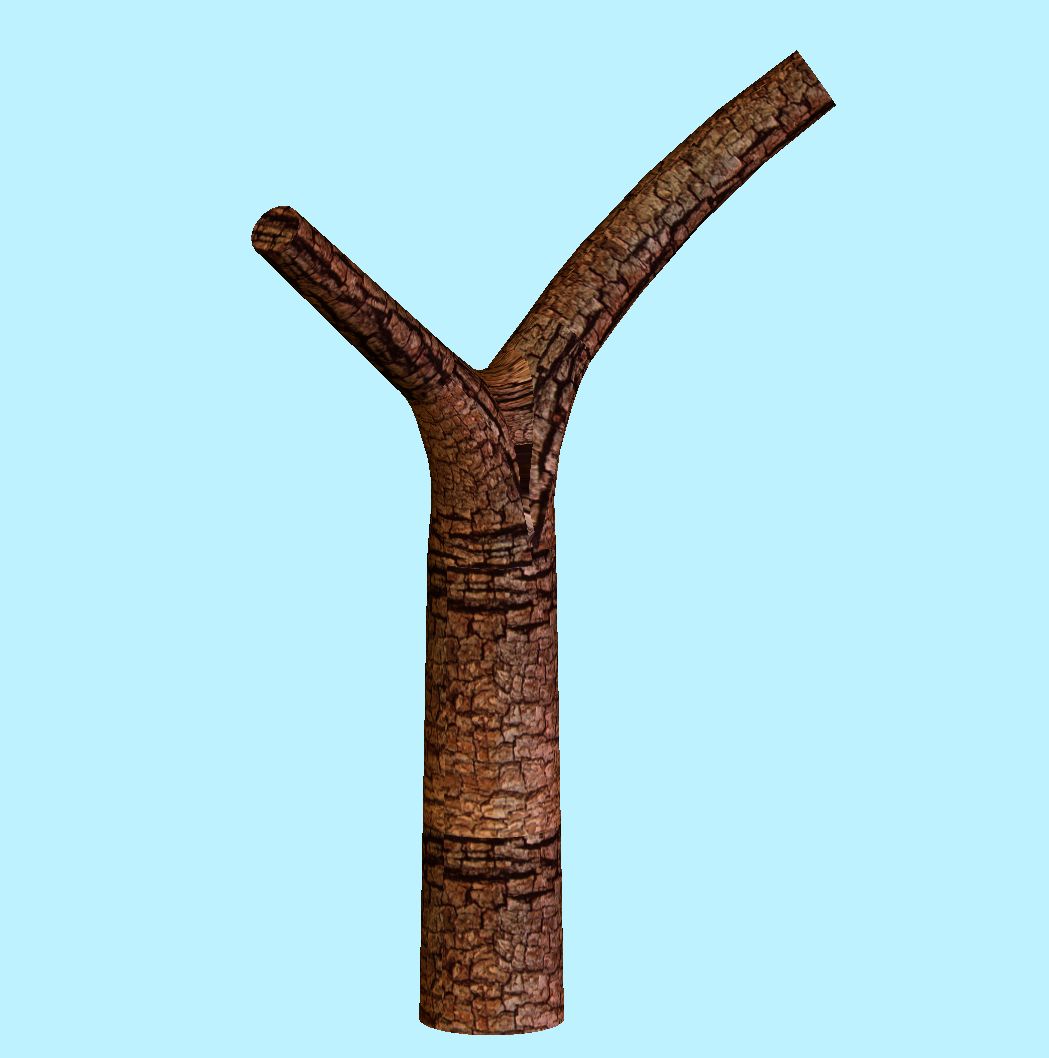

hier eine anderes Ergebnis.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Günter,

wenn Du jetzt noch den Featurebaum aufgeklappt mit auf Deinen Screenshot packst, gibts 10ÜS

Überlegs Dir

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Andreas,

Zitat:

---

Original erstellt von Krümmel:
Hallo Günter,

wenn Du jetzt noch den Featurebaum aufgeklappt mit auf Deinen Screenshot packst, gibts 10ÜS

Überlegs Dir

MfG
Andreas

---

bei mir gibts auch ohne...

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas

ich will ihn aber sehen

Und viele andere sicher auch!

Kann ja sein da springen noch mehr ÜS aus der Tüte

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja raus mit dem Featurebaum

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

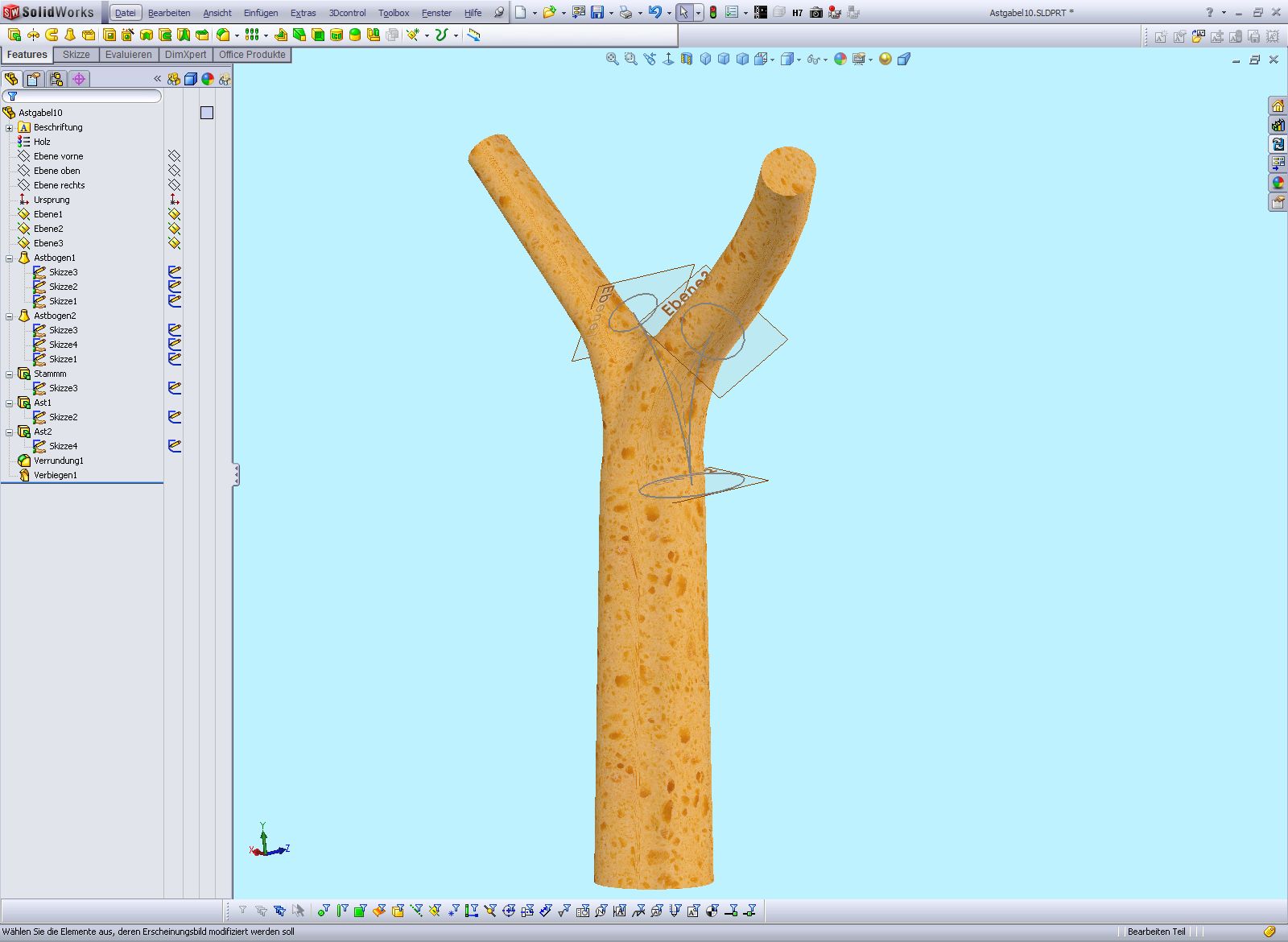

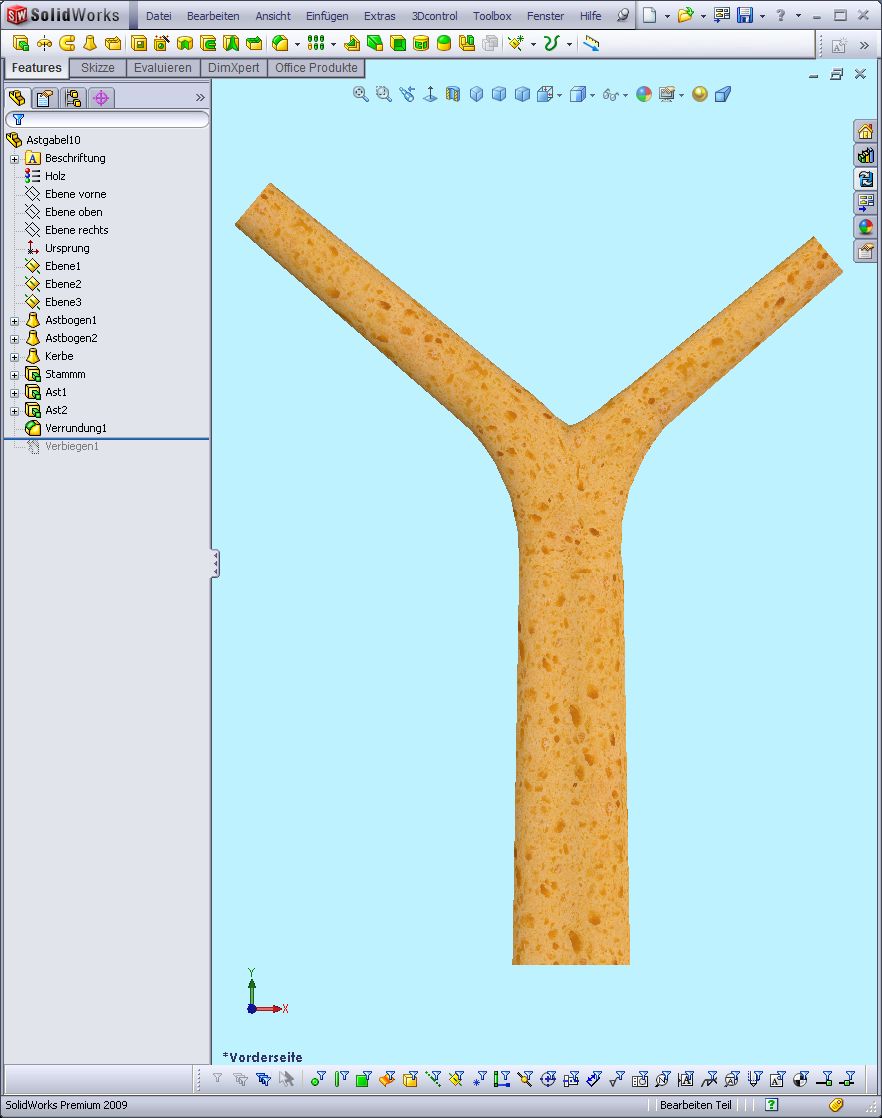

Auf vielfachen Wunsch anbei der Featurebaum der Astgabel10.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

splineverrundung.JPG {5F45D9BA-0660-4F4C-A003-D3D0BE8F5B30}Picture.jpg ausgeformt.JPG

hallo

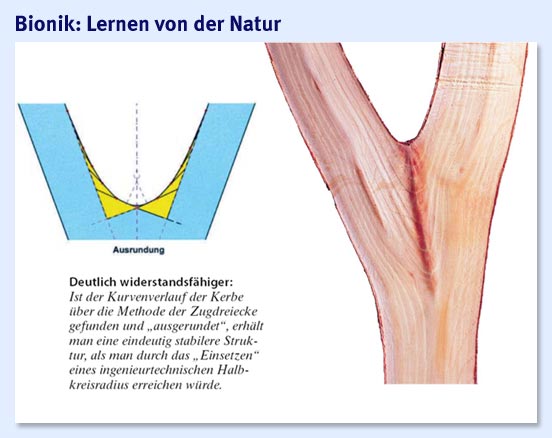

ich finde der ast sieht gut aus, nur will ich die gabel möglichst wie hier auf dem bild, also einigermassen der natur entsprechend!
der rest kann abstrakt bleiben, also ne einfache ausformung zwischen 2 kreisen!

leider krieg ich es nicht hin, dass ich da ne schöne ausformung bekomme!
vielleicht habt ihr mein noch mal einen tip!
weil im rhino, würde es einfach mit 3 kreisen und 3 splines funktionieren!
aber ich will mit solidwprks arbeiten

grüsse

marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

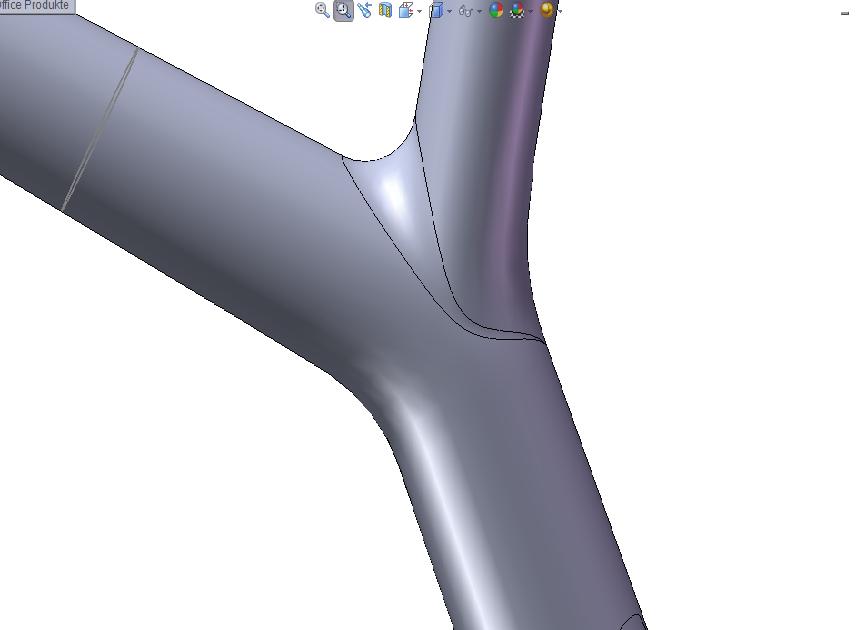

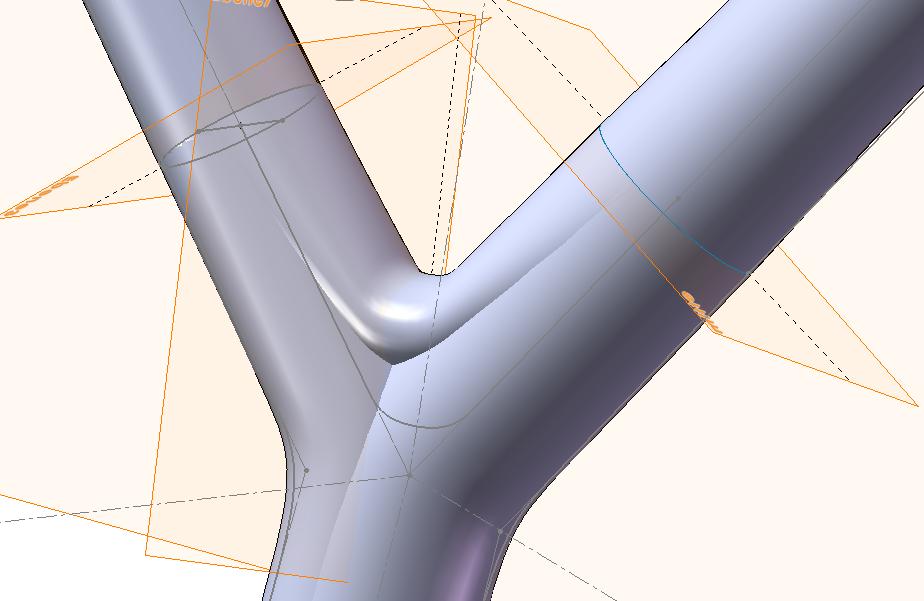

ist es das was Du willst?

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Günter,

ist jetzt nicht so dirket das Thema aber lass doch bitte die Holzmaserung in der Darstellung weg, dann kann man besser die Formverläufe erkennen.

Vielen Dank und Grüße,
Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marc,

ein Vorschlag von mir: Mach das Ding mal in Rhino, zeig uns davon screenshots oder stell die Geometrie rein, dann könne wir hier sagen, wie das mit SolidWorks geht.

Das ganze ist nicht mal eben schnell gemacht, wenn man nicht weiss, wie und was für Dich dabei wichtig ist.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo

danke für die hilfe, ich glaube ich gebe mich zufrieden mit dieser variante!
jetzt versuche ich noch die die skizze und den featurebaum baum so hinzukriegen, dass ich alles dynamisch verändern kann!

gruss

marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Mit welcher Version von SWX arbeitest du eigentlich?

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo Marc,

mich würde jetzt doch interessieren, wie Du diese schönen Übergänge geschafft hast. Ich kann das kommerziell nicht verwerten, habe jedoch einige Zeit für die Anregungen aufgewendet.
Danke für Deine Erklärungen und/oder für das Modell.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... und wie geht es mit den Astverzweigungen? Kommst du voran?

Vielen Dank dafür alle, die mir von ihren Unities abgegeben haben. Ich freue mich darüber.

------------------
Grüße aus Süddeutschland
Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
