Thema: Rohr zu Blechteil und Abwickeln (12430 mal gelesen)
|
currie
Mitglied
Betriebsmittelkonstrukteur
   Beiträge: 83
Registriert: 10.03.2005 WIN10 / SWX2020
|
erstellt am: 20. Sep. 2010 13:35  <-- editieren / zitieren -->   Unities abgeben:
Hallo Ich möchte ein Rohr zu einem Blechteil konvertieren und dann abwickeln. Hintergrund:
Das Rohr soll mit einem Laser zugeschnitten werden dafür braucht die Laser Betrieb eine Abwicklung von dem Rohr. Ich habe verschiedene möglichkeiten probiert aber ohne Erfolg.
Danke Currie
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
riesi
Mitglied
CAD-Admin
Beiträge: 1087
Registriert: 06.05.2002 SWX Premium 2023-Sp5
|
erstellt am: 20. Sep. 2010 13:46 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
Hofe
Mitglied
Werkzeugmacher
Beiträge: 440
Registriert: 12.01.2008 Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken
|
erstellt am: 20. Sep. 2010 13:47 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 20. Sep. 2010 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Hallo Currie, hab leider kein SWX 08 mehr auf der Platte, darum für alle Interessierten das ganze in 2010. Ich hab am Schlitz vom Rohr eine kleine gerade (!) Lasche an modelliert, die ich dem Befehl "Biegungen einfügen" als Bezugsfläche angeboten habe.Nach gefolgerter Konvertierung ins Blech wurde sie einfach wieder weg modelliert  Grüße Günter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 20. Sep. 2010 13:53 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
currie
Mitglied
Betriebsmittelkonstrukteur
Beiträge: 83
Registriert: 10.03.2005 WIN10 / SWX2020
|
erstellt am: 20. Sep. 2010 14:16 <-- editieren / zitieren --> Unities abgeben:
|
FBauer
Mitglied
Beiträge: 267
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
8GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
3D Connexion Space Pilot
DELL Precision 3340 i7-10700
16GB RAM
NVidia Quadro P620
WIN10 PRO 64bit
SWX2019 Standard SP2.0
3D Connexion Space Pilot
|
erstellt am: 20. Sep. 2010 14:42 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!
Beiträge: 1945
Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 20. Sep. 2010 14:44 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Zitat:
Original erstellt von FBauer:
Moin!Warum so kompliziert?! Wählt doch einfach die Kante wie auch dem Bild zu sehen - und nicht die Fläche zum Abbiegen aus! Oder hab' ich was falsch verstanden?  Gruß
FBauer
nee, so hatte der Klaus es doch auch  die Idee von Günther ist aber auch gut und evtl. bei anderem zu gebrauchen. gruß Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
riesi
Mitglied
CAD-Admin
Beiträge: 1087
Registriert: 06.05.2002 SWX Premium 2023-Sp5
|
erstellt am: 20. Sep. 2010 20:22 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Nun -- während andere sich eine Raucherpause gönnen, schaue ich gern bei CAD.de vorbei. Es war halt der glückliche Umstand, dass ich gerade eine kleine Pause + Kaffee brauchte und Dein Thread noch nicht beantwortet war. Gruß, Klaus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Foxus
Mitglied
Konstrukteur
Beiträge: 181
Registriert: 17.05.2004 SWX2012
Win7 64bit
Office 2007
Lenovo W500 8GB RAM
|
erstellt am: 21. Sep. 2010 07:47 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
currie
Mitglied
Betriebsmittelkonstrukteur
Beiträge: 83
Registriert: 10.03.2005 WIN10 / SWX2020
|
erstellt am: 21. Sep. 2010 11:48 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Foxus:
Bei der Abwicklung musst du nur eines beachten:
Der Rohrlaser benötigt die äussere Abwicklung, daher den K-Faktor unbedingt auf 1 setzen.mfg, Clemens
Hallo Foxus Das mit dem K-Faktor war hätte ich 100% falsch gemacht. Vielen Dank Nochmals Dank an alle, und ich muss sagen das Solidworks Forum hier auf CAD.de ist von allen Foren die ich kenne das Beste. Currie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rally210er
Mitglied
Konstrukteur Fahrzeugtechnik + Automatisierungstechnik/Handhabung
Beiträge: 37
Registriert: 15.10.2008 SWX 2016 SP1
|
erstellt am: 04. Okt. 2010 13:40 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Hallo zusammen, irgendwie bekomme ich einen Zwischenschritt nicht gebacken...
Habe die Datei mal angehängt.
Kann mir jemand weiter helfen und mir eine kleine kurze Anleitung tippen, das wäre sehr fein!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 04. Okt. 2010 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Das Problem besteht darin, dass das "Blech" nur eine Wandstärke haben darf. Wenn dein 2. und 3. Feature unterdrückt wird, geht es. Eine lästige Einschränkung von SWX, aber eine, mit der ich normalerweise gut leben kann. Grüße Günter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rally210er
Mitglied
Konstrukteur Fahrzeugtechnik + Automatisierungstechnik/Handhabung
Beiträge: 37
Registriert: 15.10.2008 SWX 2016 SP1
|
erstellt am: 04. Okt. 2010 20:10 <-- editieren / zitieren --> Unities abgeben: Nur für currie
So, den bzw. die ersten Fehler habe ich gefunden. Ich muss abwickeln auf der Oberfläche und nicht Austragen. Jetzt macht er das gute Ding aber nicht fertig, kann mir jemand sagen, warum das so ist? Stehe nun doch wieder etwas auf dem Schlauch!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FBauer
Mitglied
Beiträge: 267
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
8GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
3D Connexion Space Pilot
DELL Precision 3340 i7-10700
16GB RAM
NVidia Quadro P620
WIN10 PRO 64bit
SWX2019 Standard SP2.0
3D Connexion Space Pilot
|
erstellt am: 04. Okt. 2010 20:37 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 04. Okt. 2010 20:54 <-- editieren / zitieren --> Unities abgeben: Nur für currie

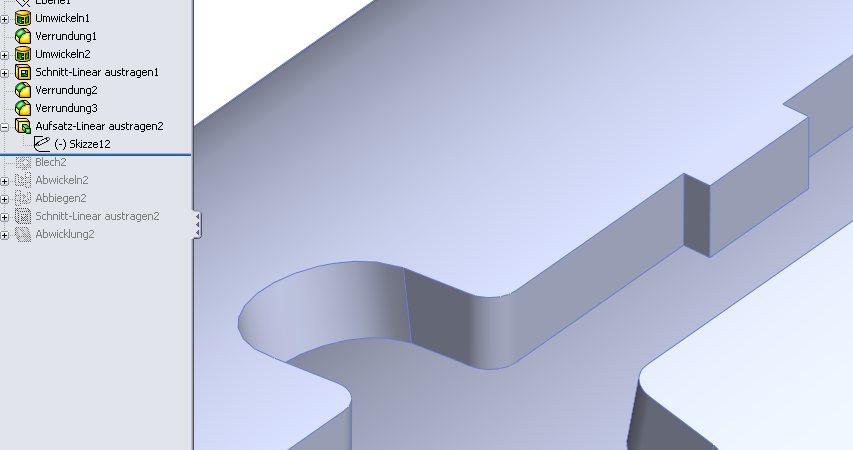

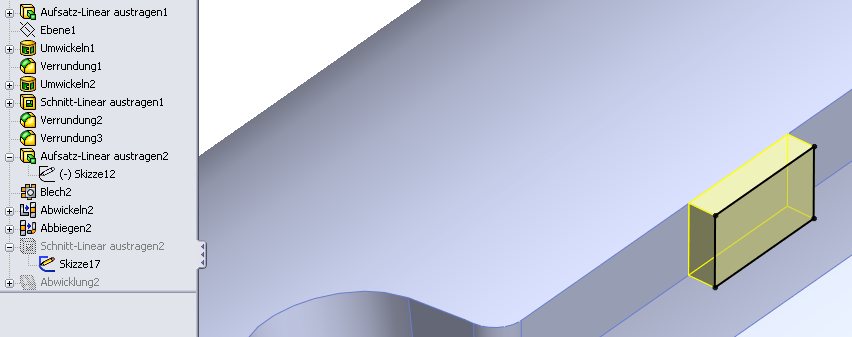

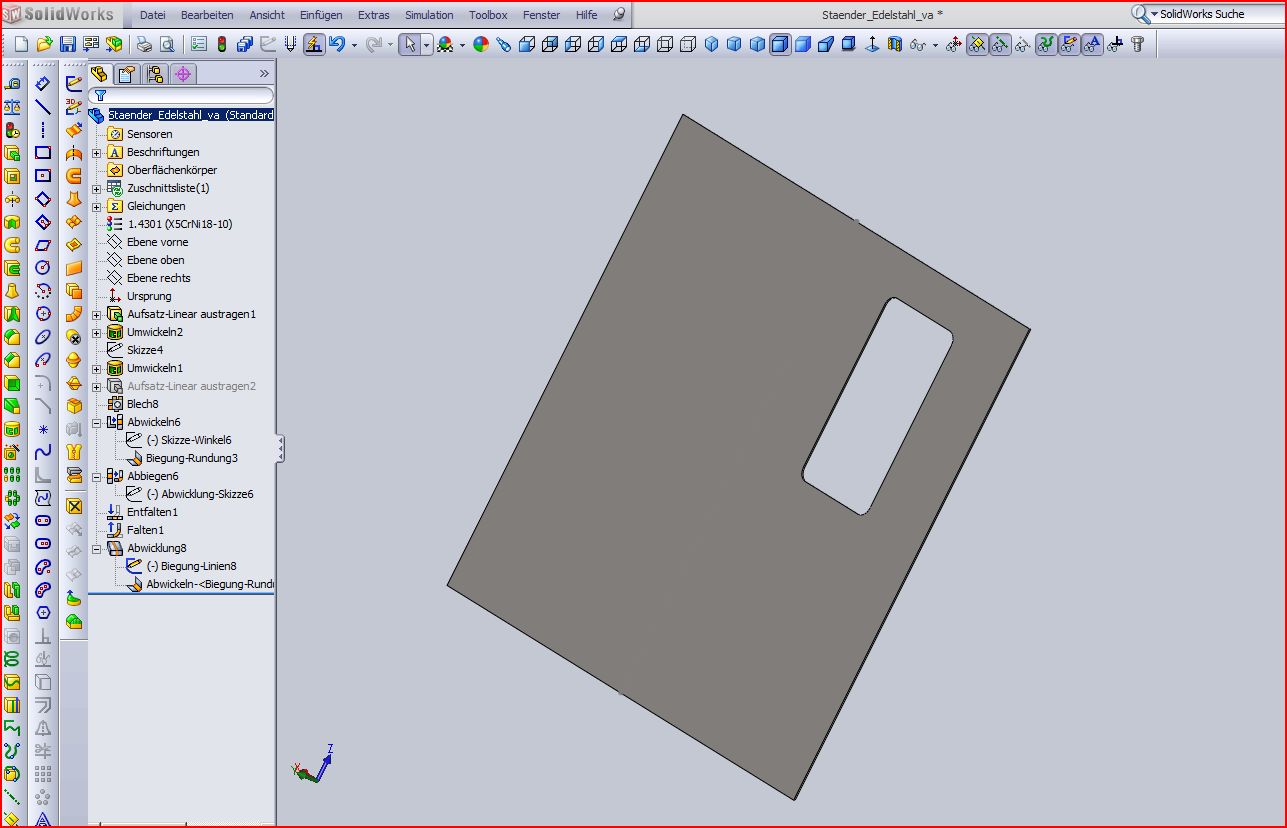

Hallo, nehme mal an Du hast linear austragen 2 nur eingefügt um das Teil in Blech wandeln zu können? Das hab ich mal unterdrückt und stattdessen diese Kante genommen (siehe Bild) Dann musst Du zusätzlich noch einmal Entfalten Falten hinzufügen das bringt SWX zur Abwicklung.
MfG
Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FBauer
Mitglied
Beiträge: 267
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
8GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
3D Connexion Space Pilot
DELL Precision 3340 i7-10700
16GB RAM
NVidia Quadro P620
WIN10 PRO 64bit
SWX2019 Standard SP2.0
3D Connexion Space Pilot
|
erstellt am: 04. Okt. 2010 21:04 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Hallo Andreas! Klar geht das - die Anzahl der benötigten Features ist doch aber größer als bei der Rotation! - Ich kann mich irgendwie erinnern, dass das nicht leistungsfördern wirkt. - Oder hat diese Vorgehensweise mit der Austragung sonst irgend welche Vorteile, die so nicht erkennen kann ? Gruß
FB Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 04. Okt. 2010 21:13 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Hallo FB, nein würde es auch wie Du handhaben! Hab mich nur strenger an die Vorlage gehalten
(Für die Meisten ist es einfacher am eigen erstellten Teil einen Weg zu finden) edit hätte sogar direkt mit Blech angefangen
MfG
Andreas
------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 04. Okt. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 05. Okt. 2010 07:21 <-- editieren / zitieren --> Unities abgeben: Nur für currie
Hallo rally210er, Günther hat es ja schon geschrieben, du hast verschiedene Blechdicken. Wie willst du so etwas fertigen. Dein Blech hat den Radius 161,95 und am Ende eine Verjüngung mit 161,93, also einmal Blechdicke 3mm und einmal 2,98mm. Diese "Fase" kannst du erst nach der Abwicklung anbringen. Sobald du diese Verjüngung wegnimmst, dann macht er auch den Rest. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
rally210er
Mitglied
Konstrukteur Fahrzeugtechnik + Automatisierungstechnik/Handhabung
Beiträge: 37
Registriert: 15.10.2008 SWX 2016 SP1
|
erstellt am: 05. Okt. 2010 16:42 <-- editieren / zitieren --> Unities abgeben: Nur für currie
|
