Hallo zusammen,

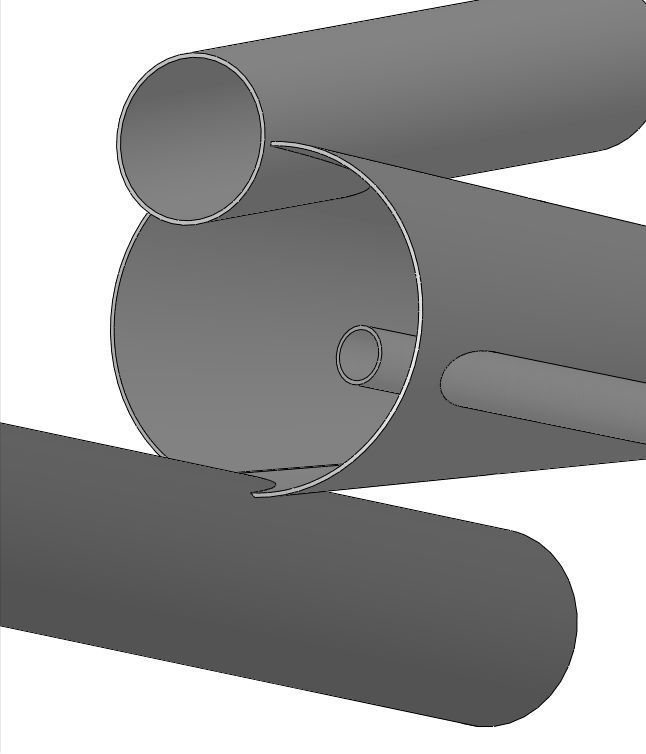

von ein paar Wochen hatte ich das Problem mit der Erstellung von diesem Teil (Bild1).
Das Problem ist erledigt und ich habe es jetzt gelöst (Bild2).
Bei meinem nächsten Problem handelt es sich um die darstellung von der Abwicklung.

Im Bild1 sieht man, dass die Ausbrüche durch die Körper im gebogenem Zusatand eingefügt (mit "Einbuchtung" und "Löschen") wurden. Bis dahin habe ich ein perfetktes Teil welches in die Baugruppe verbauen läst ohne Interferenzen.

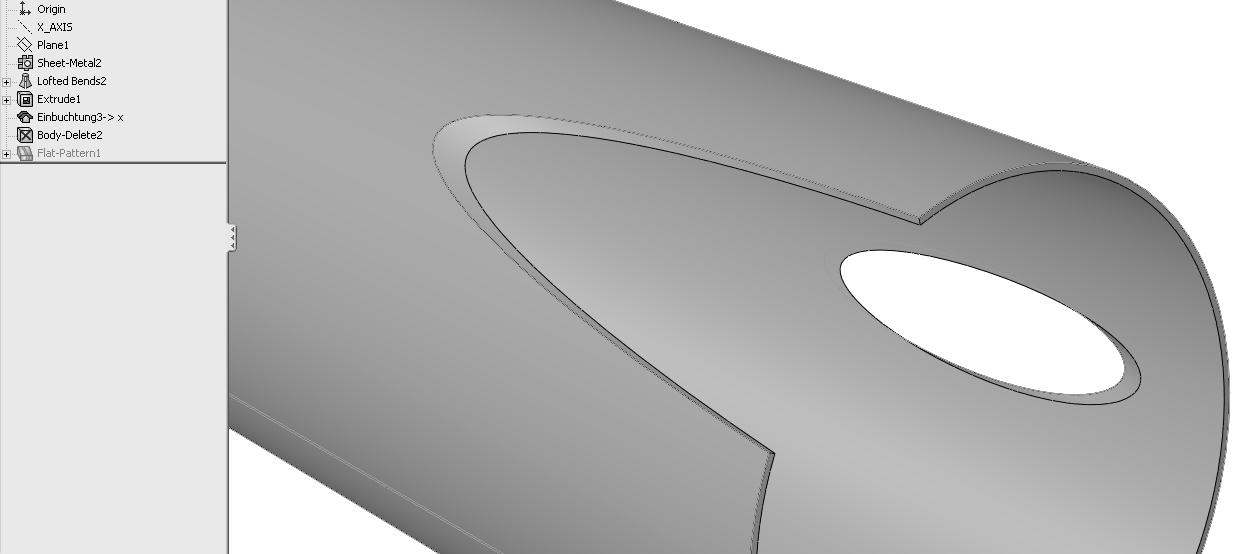

Im Bild2 sieht man einen Ausbruch, welche eine Schräge- und Freikante hat.
Wenn man aber diese in die Abwicklung ändert, wird nur eine Kante dargestellt.
Ist es so richtig?
Bei dem Fertiger, der mit Inventor arbeitet und die Abwicklung für seinen Leser benötigt, hat in seiner Abwicklung (aus Inventor) zwei dargestellte Kanten (die Schräge- und Freiekante).

Es stellt sich die Frage, welche und richtige Kante wird bei der Abwicklung dargestellt?
Wenn die Ausbrüche auf das Blech gelesert werden und danach die Biegung follgt, dann ensteht da normaler weise keine schräge Kante. Es würde höchstens an der engen Stelle eine Stauchung aufkommen.

Wie kann ich rausbekommen ob die Abwicklung korrekt dargestellt wird?
Vieleicht weis jemand wie ich das Teil besser darstellen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo lucky,

setze mal das Häkchen "Normaler Schnitt" im Dialogfeld der Austragung.
Dann sollte es richtig aussehen.

------------------
Jörg M.

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Trichter.rar

Hi,

ich habe das ausprobiert aber es funktioniert nicht richtig.
du kannst das Model dir mal anschaun.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

NormalerSchnittKannAnDiesemTeilNichtErstelltWerden.jpg Trichter1.zip

Sorry, hab's nicht richtig gelesen ...
Mit "Einbuchtungen" hab' ich noch nie gearbeitet. Aber an trichterförmig gebogenen Blechen will es grundsätzlich nicht funktionieren.

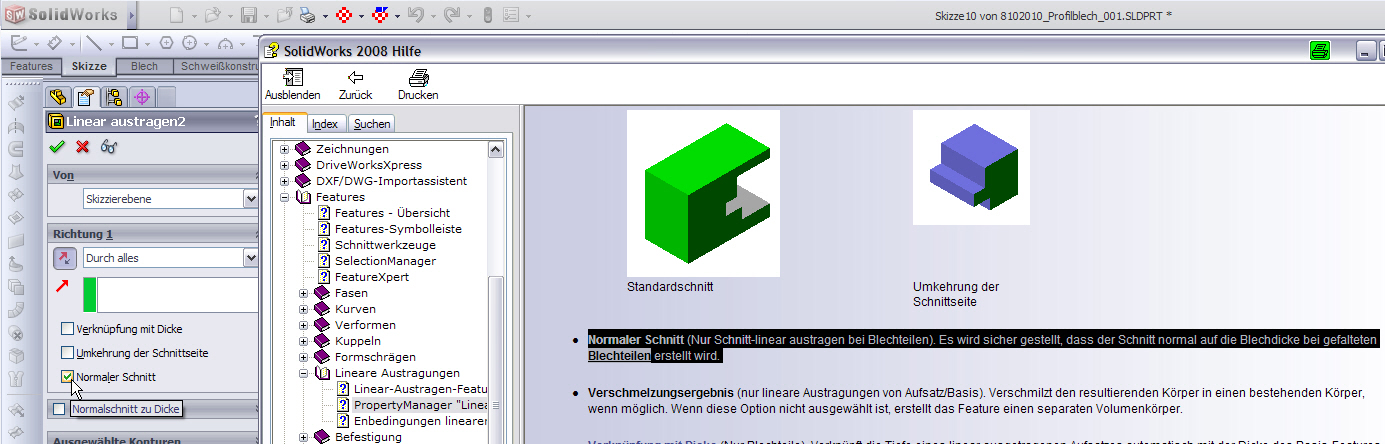

Ich hab's mal über den Weg einer linearen Austragung versucht, aber da kommt dann eine Fehlermeldung (siehe Bild).
Selbst SWX2010 kann's nicht

------------------
Jörg M.

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020914_1.JPG SWX2009Trichter_AK.zip SWX2009Trichter_AK_x_t.zip

Hallo,

mit SWX 2009 gehts

ist aber ein Stück arbeit !

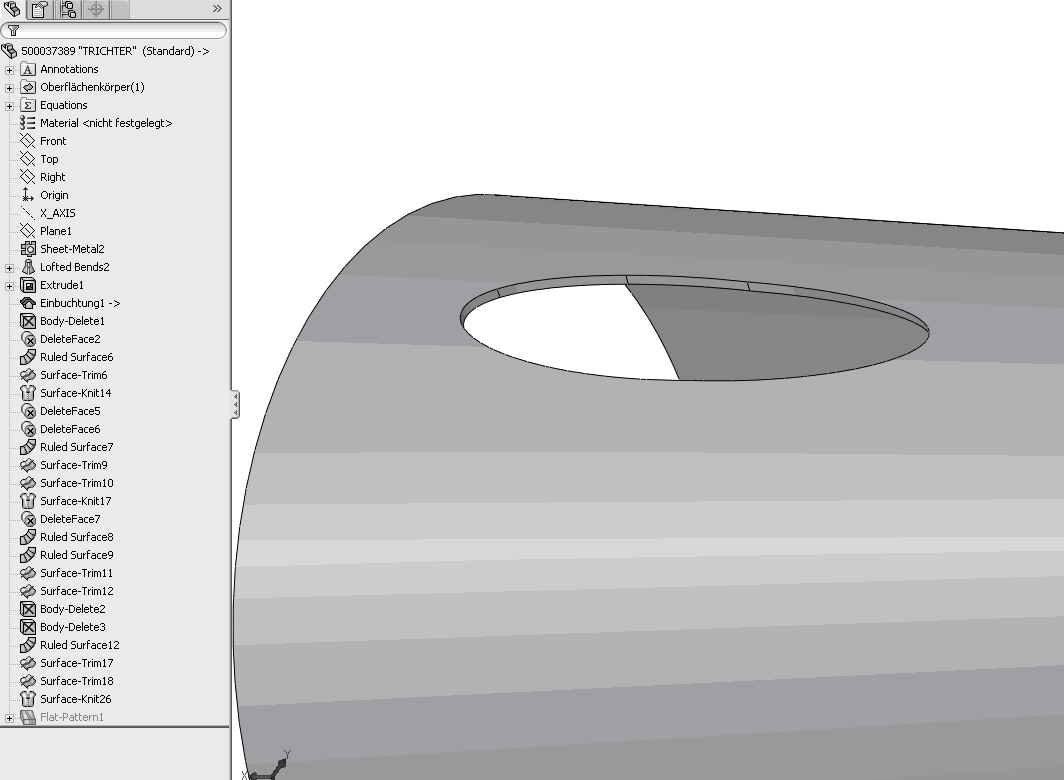

Deine schrägen Flächen mit Fläche löschen entfernen _ dann Regeloberfläche einfügen

Die dadurch entstehenden Halbmondförmigen Flächen mit Oberfläche trimmen löschen_

Oberflächen zusammenfügen mit versuch Volumenkörper anwenden _ abwickeln.

Habs Dir mal zur Kontrolle abgewickelt als x_t angehängt .

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild_1.gif Part1.rar

Hi Krümmel,

ich habe das mal ausprobiert und es hat zumteil auch ganz gut geklappt.
Ich habe nur eine Schwirigkeit bei dem mittleren Teil. Irgend wie konnte ich die
Flächen nicht korrekt trimmen.

Schau dir mal das Teil an und kannst mir dann sagen was ich falsch gemacht habe.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Video_Trichter.zip F2_020914_2.JPG

Hallo lucky,

was Du jetzt genau falsch gemacht hast wird wohl nur SWX wissen   sorry,

vermutlich liegts an der Reihenfolge der getrimmten Flächen.

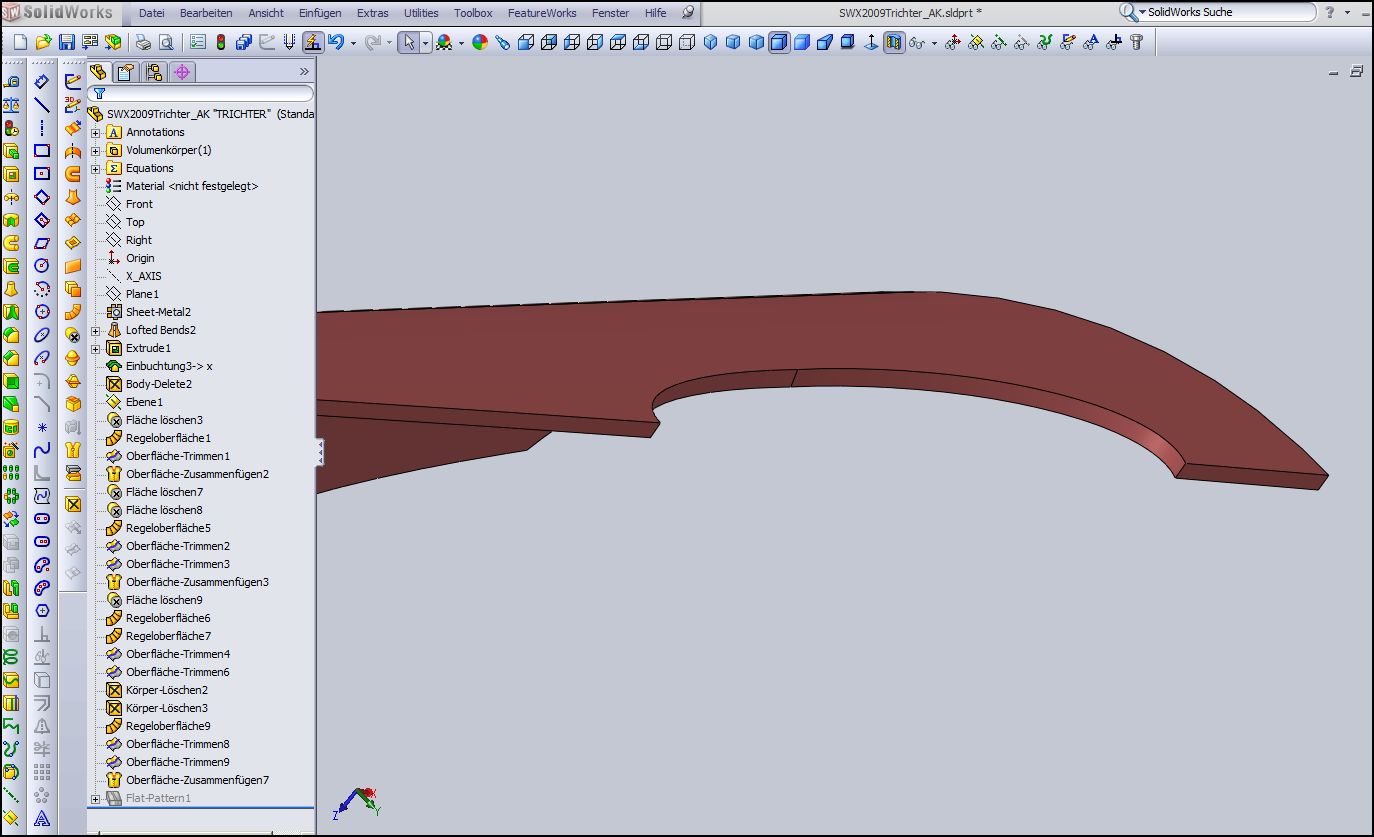

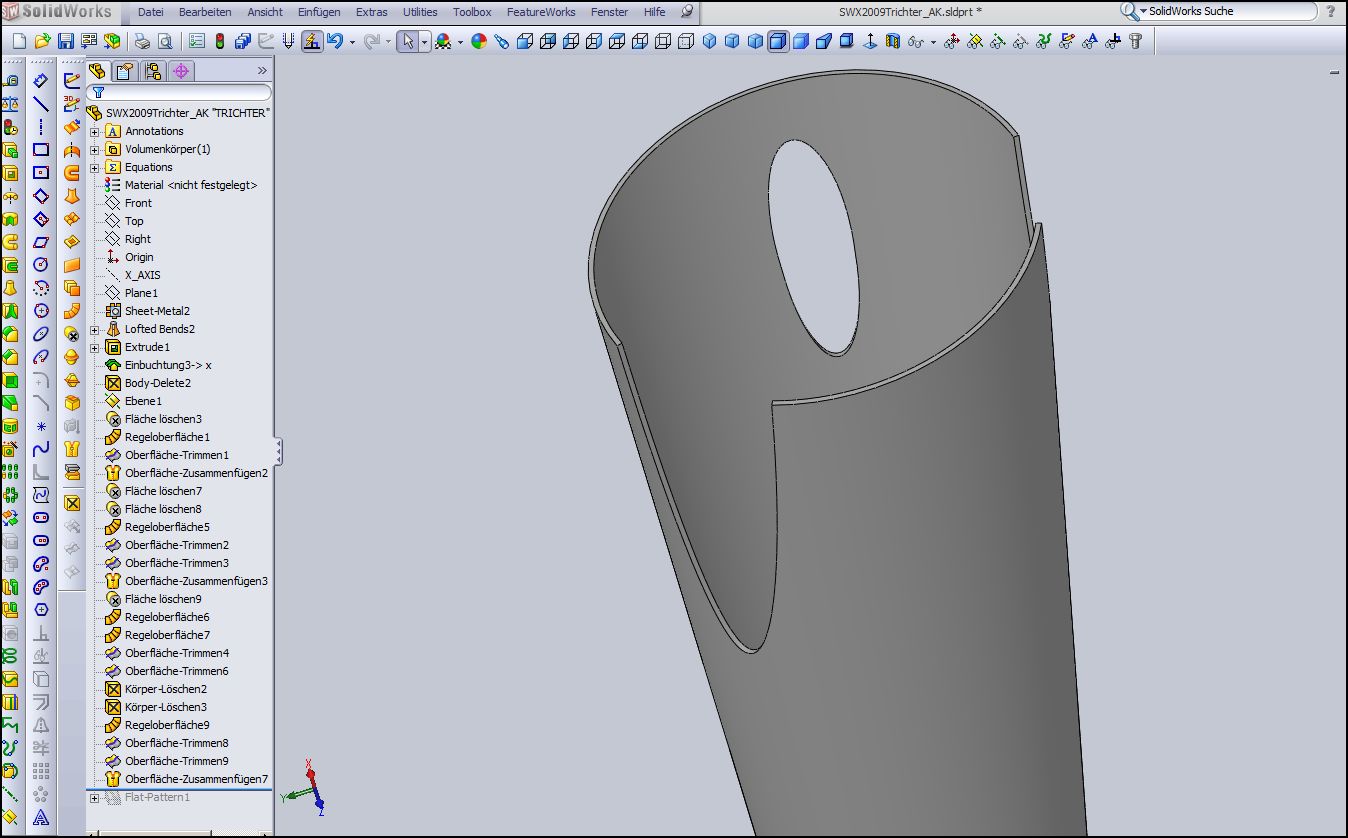

Deshalb hab ich nochmal einen Screenshot vom Bauteil mit Featurebaum angehängt,

und ein kleines Video wo Du nachvollziehen kannst welche Flächen ich bei welchem Feature

ausgewählt habe.

Wenn es dann immer noch nicht klappt mit der Abwicklung kann SWX 2009 mehr wie Deine 2008.

Viel Erfolg!

MfG
Andreas

(Ist im Schnitt dargestellt damit man auch die Innenflächen erkennt)

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 16. Sep. 2010 editiert.]

[Diese Nachricht wurde von Krümmel am 16. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

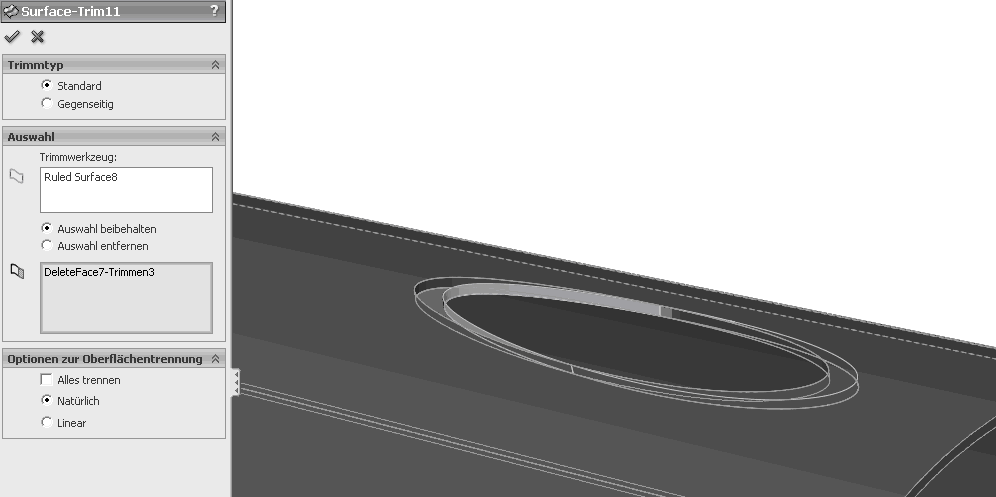

...kanst du mir bitte so wie das Bild x1, screenshots schicken zu den Features.
So kann ich das besser nachvolziehen was du ausgewällt hast.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Trichter_abgewickelt_AK_jpg.zip

Hallo lucky,

kann ich

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke,

das hat geklappt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
