Thema: Blech bördeln (4167 mal gelesen)

Schattenspringer2
Mitglied
Konstrukteur

Senden Sie eine Private Message an Schattenspringer2

Schreiben Sie einen Gästebucheintrag für Schattenspringer2

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 11:05

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo zusammen.

Ich komme irgendwie nicht so recht weiter.

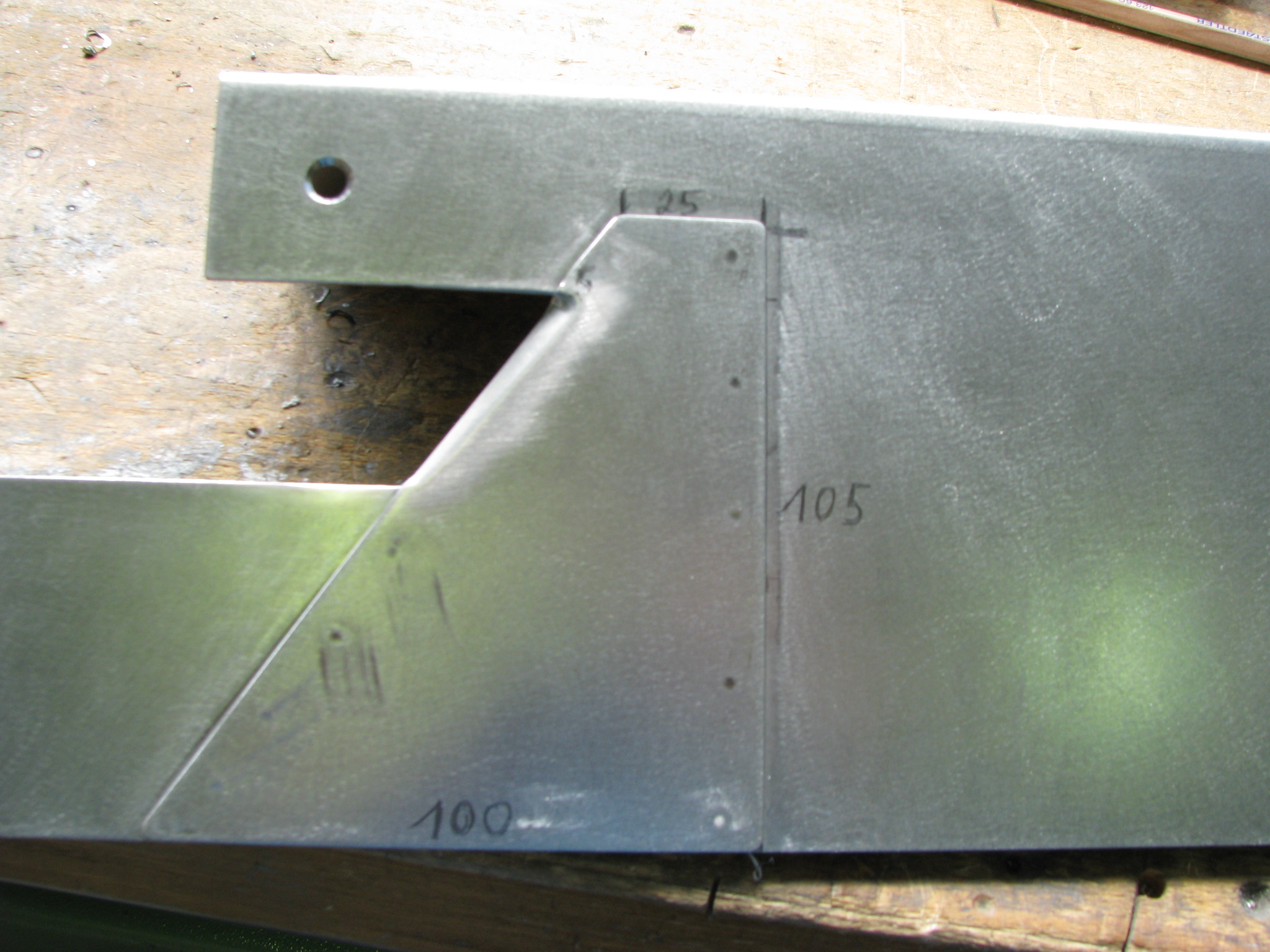

Möchte das Blech im Anhang modellieren komme aber bei der Umbördelung
nicht weiter. Kann jemand helfen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

goofy_ac
Mitglied
Produktentwickler

Senden Sie eine Private Message an goofy_ac

Schreiben Sie einen Gästebucheintrag für goofy_ac

Beiträge: 1144
Registriert: 20.06.2006

Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20

erstellt am: 03. Sep. 2010 11:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

Hallo Schattenspringer

wenn ich das dem Bild richtig entnehme, möchtest Du das dreieckige Blech mit einer Bördelung auf Ausschnittbreite des hinteren Blechs versehen?

So auf die Schnelle - begrenze die gewünschte Lasche durch einen kleinen Schnitt o.ä. in dem Dreiecksblech, füge dort dann das Feautre "Blechkantenrand" hinzu - fertig

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RotMilan
Mitglied
Technischer Zeichner, Stahl-/Maschinenbau

Senden Sie eine Private Message an RotMilan

Schreiben Sie einen Gästebucheintrag für RotMilan

Beiträge: 164
Registriert: 09.01.2008

SWX Workgroup 2010 x64, SP 4.0
SWX Workgroup PDM Server 2009, SP 2.0

erstellt am: 03. Sep. 2010 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

Hallo auch,

warum geht eine normale "Kante-Lasche" nicht?

Gruß
RotMilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 11:33

<-- editieren / zitieren -->

Unities abgeben:

Es darf eben kein kleiner Schnitt entstehen. Es geht auch nur um das obere Blech. Es muß eine Fläche bleiben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Senden Sie eine Private Message an ad_man

Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 03. Sep. 2010 12:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

2010-09-03Blechkantenrand.zip

Hallo Schattenspringer,

du hast in SWX SolidWorks 2010 die Möglichkeit, die Länge des Blechkantenrandes zu
beeinflußen.
Siehe angehängtes Beispiel.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 12:56

<-- editieren / zitieren -->

Unities abgeben:

Danke für deine Hilfe aber das Hilft mir nicht weiter. Das Material wird an der Stelle nach unten gepresst so das kein Schlitz entsteht.

Nur die Frage wie es modelliert soll ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

goofy_ac
Mitglied
Produktentwickler

Beiträge: 1144
Registriert: 20.06.2006

Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20

erstellt am: 03. Sep. 2010 13:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

Wird das obere Blech jetzt nur ein wenig tiefgezogen, oder hängt an dem tiefgezogenen Element eine Art Lasche, die hinter das untere Blech greift - weil Du anfangs von einer Umbördelung gesprochen hast?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 13:14

<-- editieren / zitieren -->

Unities abgeben:

Also das obere Blech wird ein wenig tiefgezogen und anschließend auf das untere Punktgeschweißt.
Mich interesiert wie ich das mit dem tiefziehen modellieren kann ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 03. Sep. 2010 13:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

Hallo Schattenspringer,

wenn es nicht gebördelt ist (hab mich durch den Titel verleiten lassen),
musst du es mit einem Formwerkzeug versuchen. Du modellierst quasi den
Stempel und drückst diesen ins Blech. Schau mal unter dem Begriff "Formwerkzeug"
in der SWX SolidWorks -Hilfe nach.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 13:54

<-- editieren / zitieren -->

Unities abgeben:

Teil1.rar

Ich hab es jetzt mal so gelöst. Das mit dem Formstempel hab ich net hin bekommen. Ist aber warscheinlich die elegantere Lösung wenn man weis wieŽs geht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 03. Sep. 2010 14:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

2010-09-03Prägung.zip

Hallo Schattenspringer,

und so sieht es mit dem Bordformwerkzeug "louvre" aus, das SWX SolidWorks schon mitliefert

Schönes Wochenende
[Edit: Anhang hinzu ]
------------------
==========
Gruß
Andreas
==========

[Diese Nachricht wurde von ad_man am 03. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 14:16

<-- editieren / zitieren -->

Unities abgeben:

Seh leider nix als Anhang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 03. Sep. 2010 14:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

Hab den Anhang angefügt... (siehe oben)

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schattenspringer2
Mitglied
Konstrukteur

Beiträge: 244
Registriert: 19.02.2009

SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700

erstellt am: 03. Sep. 2010 14:55

<-- editieren / zitieren -->

Unities abgeben:

Geht nicht! Mach mal das Ä raus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 03. Sep. 2010 15:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

2010-09-03Praegung.zip

Bitteschoen.... jetzt ohne Umlaut!!

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TestMitglied
Mitglied

Senden Sie eine Private Message an TestMitglied

Schreiben Sie einen Gästebucheintrag für TestMitglied

Beiträge: 82
Registriert: 15.06.2005

Nur so zum Test

erstellt am: 03. Sep. 2010 15:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schattenspringer2

http://ww3.cad.de/foren/ubb/uploads/ad_man/2010-09-03Pr%E4gung.zip

aber immerhin mit Angabe der SolidWorks Version

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
