Hallo,

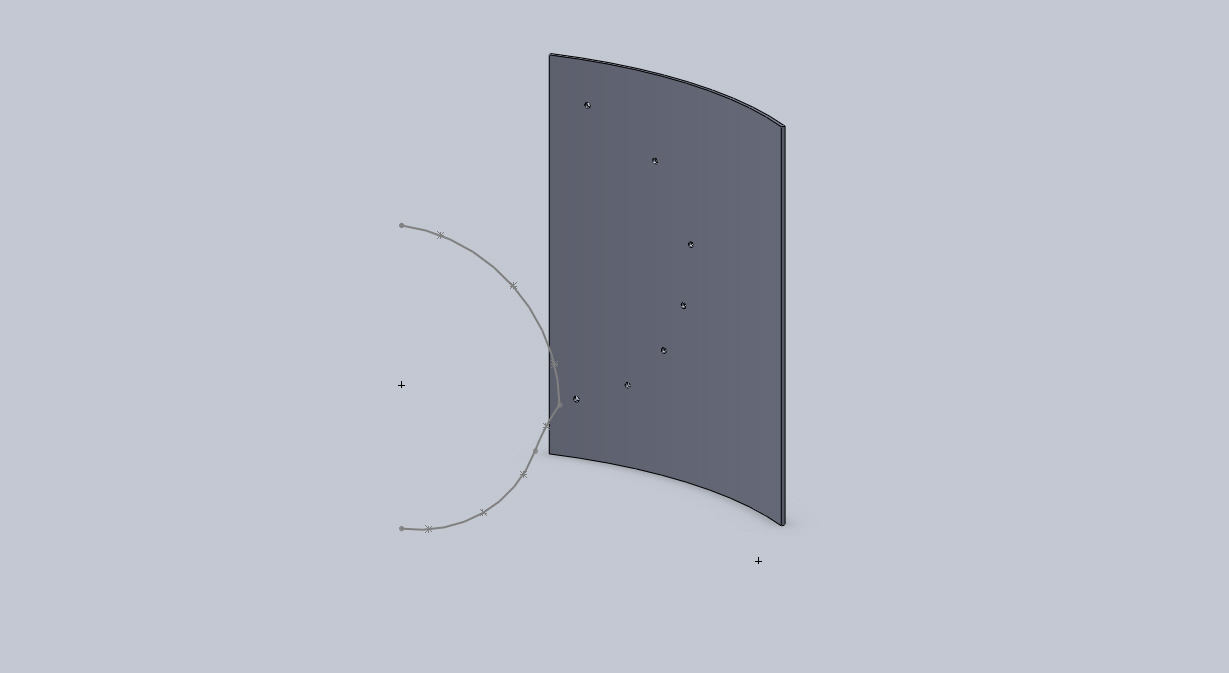

ich habe leider bis jetzt noch keine Lösung für eine Konstruktion gefunden und ihr seid meine letzte Hoffnung. Ich habe eine Skizze die aus mehreren Kreisbögen besteht. Danach "bohre" ich einige löcher in ein gewalztest Blech welche von Vorne betrachtet auf dieser Kurve liegen. Nachdem ich einige Löcher in das Blech geschnitten habe, möchte ich einen Halter erstellten. Am besten wäre die Skizzen Kontur abwickeln zu können, sodass man ein Offset von 10mm in jede Richtung erstellen kann. Denn ich brauche eine Breite von 20mm. Leider ist eine Schnitt von vorne  bisher gescheitert, da je nach Radius des Bleche eine Breiten von bis zu 24mm vorkam. Daher kam mir die Idee den Schnitt erst im entfalteten Zustand zu erstellen. Ich habe zur Verdeutlichung des Problem einen Schnitt eingebaut, der den Halter zeigt, aber leider eine Breite zur Folge hat, die nicht 20mm ist.

Im Anhang findet ihr das Teil (SWX 2010) und ein paar Bilder.

Vielen Dank im voraus.

[Diese Nachricht wurde von kons92 am 08. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020713_1.JPG F2_020713_2.JPG F2_020713_3.JPG

Hallo kons92,

kanns leider nicht öffnen

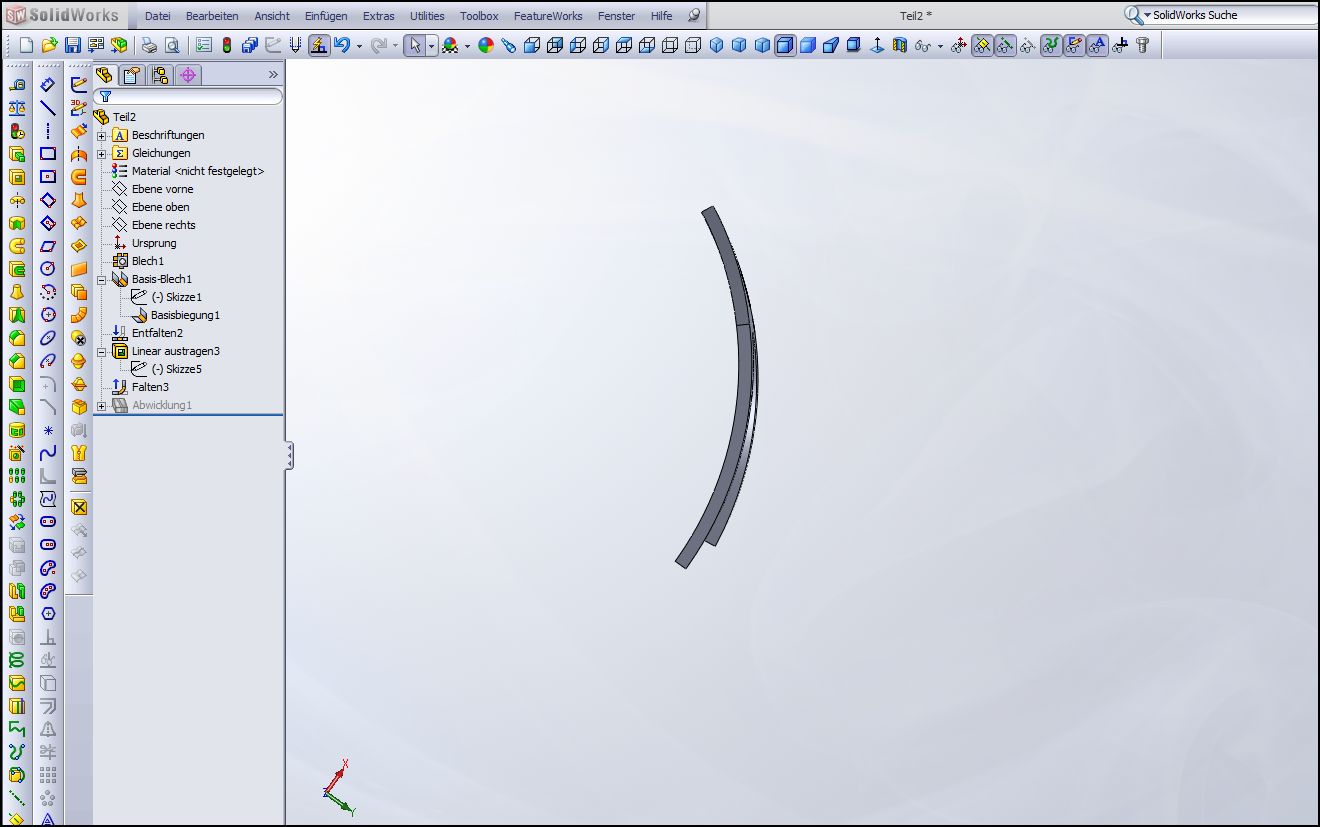

Wenn ich Dich richtig verstanden habe bist Du auf der Suche nach sowas

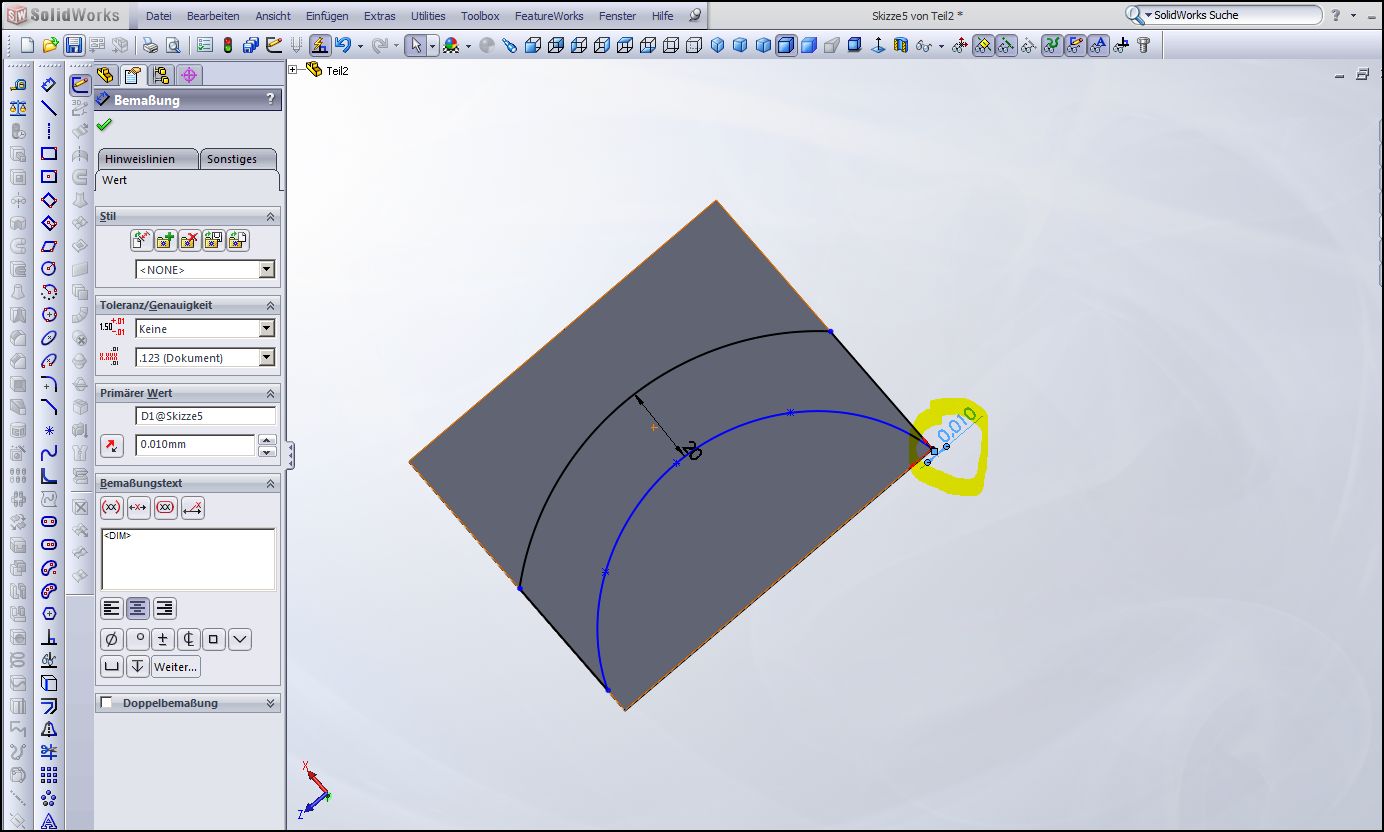

Da muss beim entfalten falten eine winzige Gerade stehen bleiben!

Dann klappt das.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

GekruemtesBlechmitSplineundOffsetgeschnitten2009.zip F2_020713_4.JPG

Hallo nochmal,

hier die Datei

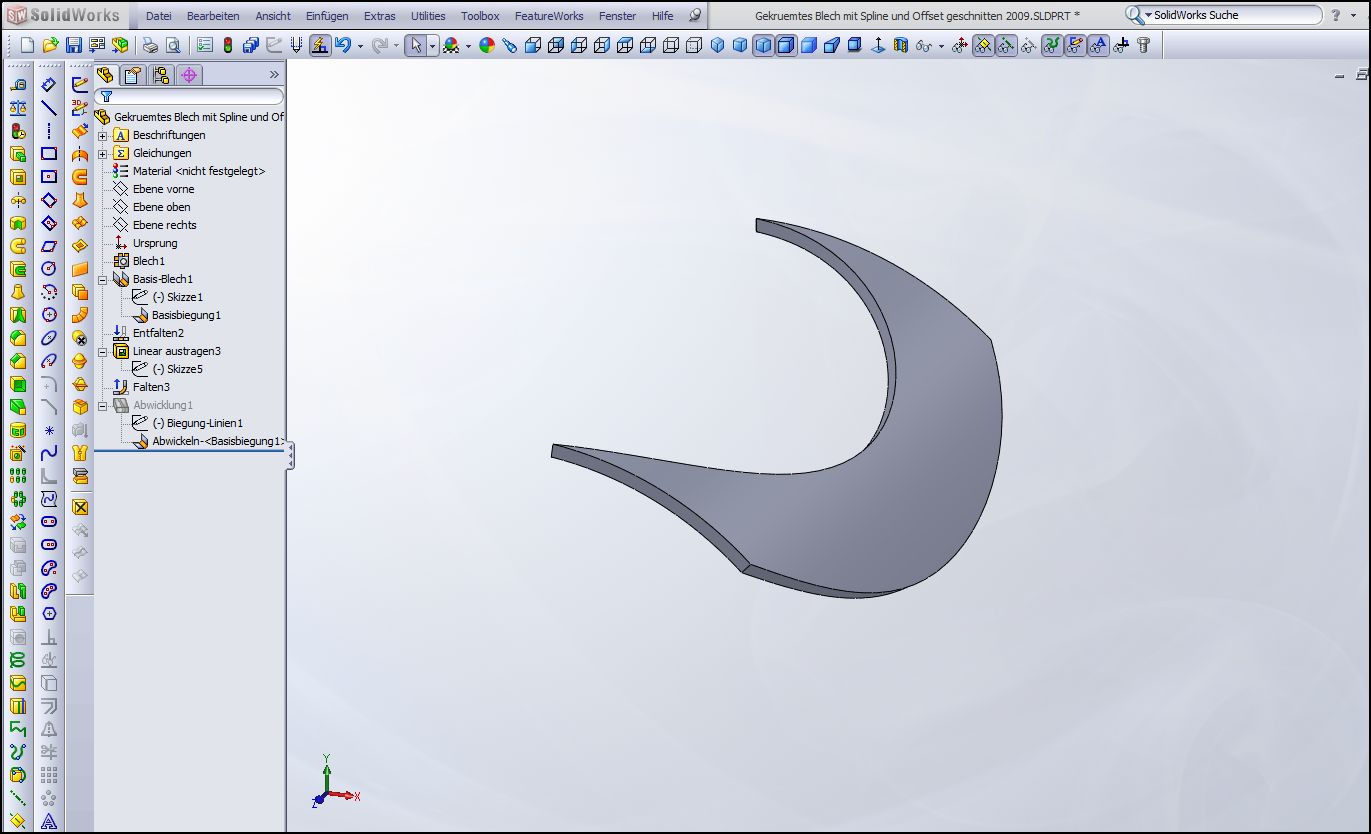

Es muss von der Kante die Du beim entfalten ausgewählt hast etwas übrigbleiben

da Du sonst nicht mehr falten kannst!

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 08. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

CADHalter.zip

Danke für die schnelle Antwort, leider ist das aber nicht die Lösung, denn das Problem ist im abgewickelten Zustand zu verschneiden und in dem Zustand die Kurve abgewickelt zu bekommen. Ich habe nun mal die Datei als ZIP angefügt. Abgewickelt bekomme ich das Teil , doch wenn man von vorne verschneidet bekommt man eine ungleichmäßige Dicke des Halters. Im abgewickelten Zustand machte es Schwierigkeiten die Kurve abzuwickeln.

MfG
Kons92

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

habe nur 2009 zur Verfügung bekomme es nicht auf ob Zip oder txt.

Sorry.

Hast Du mal den Haken normaler Schnitt in den Optionen ausprobiert?

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 08. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Okay sorry habe ich nicht verstanden. Es gibt ja z.B. die Möglichkeit aus der Skizze eine Kurve ( Projektion) zu erstellen. Wenn ich dann entfalte, müsste ich die Kurve "abwickeln", damit ich mit dieser verschneiden kann.

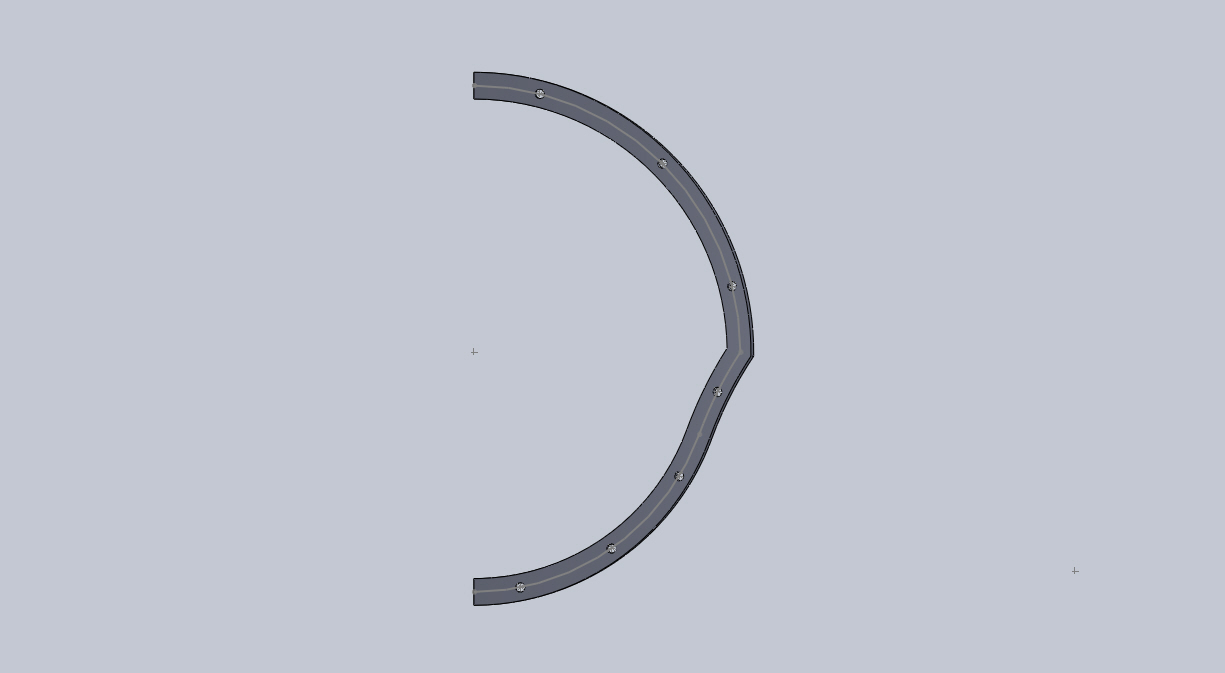

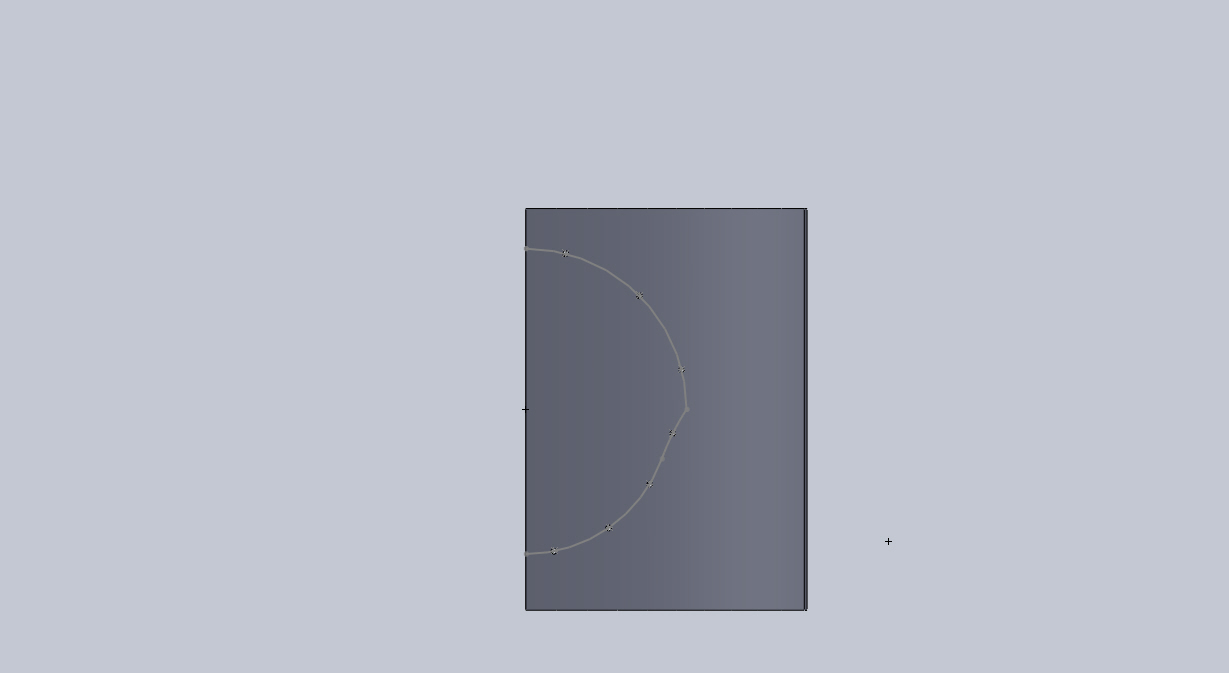

Anbei die Vorderansicht des Halters ( in der Abwicklung taucht dann das Problem mit der Breite des Halters, wegen die Biegung auf)

[Diese Nachricht wurde von kons92 am 08. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hängs doch mal als x_t oder step an!

Und pack bitte bei weiteren Bildern den Featurebaum aufgeklappt mit aufs Bild

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Halter.STEP.txt Halter-1.jpg ProblemAussermittig.JPG

Vielen Dank für deine Unterstützung Krümmel.

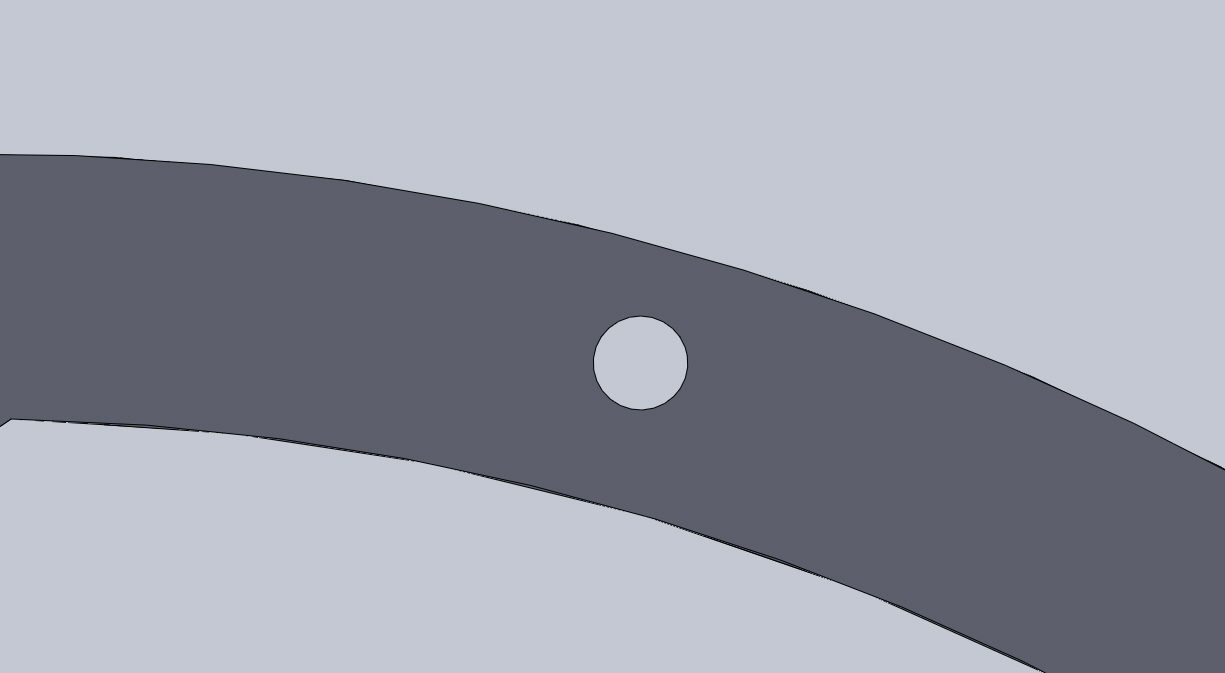

Anbei Step Datei und ein Bild vom "einfachen" Schnitt von Vorne. Man sieht sehr gut, dass das Loch nicht mittig liegt.

MfG
Kons92

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BohrungenimentfaltetemZustandmitOffsettKontur.zip

Hallo,

schade das ich das Original nicht öffnen kann

IMHO geht sowas nur wenn Du Deine Kontur über Option normaler Schnitt

quasi aufs Blech projizierst (Kanten bleiben nach Schnitt rechtwinklig zum Blech)

Dann entfalten _ Kante übernehmen _offsett Elemente 10mm _ entstandene Linie in Konstruktionsgeometrie wandeln_

Bohrungen mit BA in entfaltetem Zustand deckungsgleich entstandener Konstruktionslinie setzen _ Falten.

Rein fertigungsmäßig betrachtet sollte alles in entfaltetem Zustand skizziert werden.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

020713_Entfalten.exe.zip CADHalter_Ti.zip

Hallo zusammen,

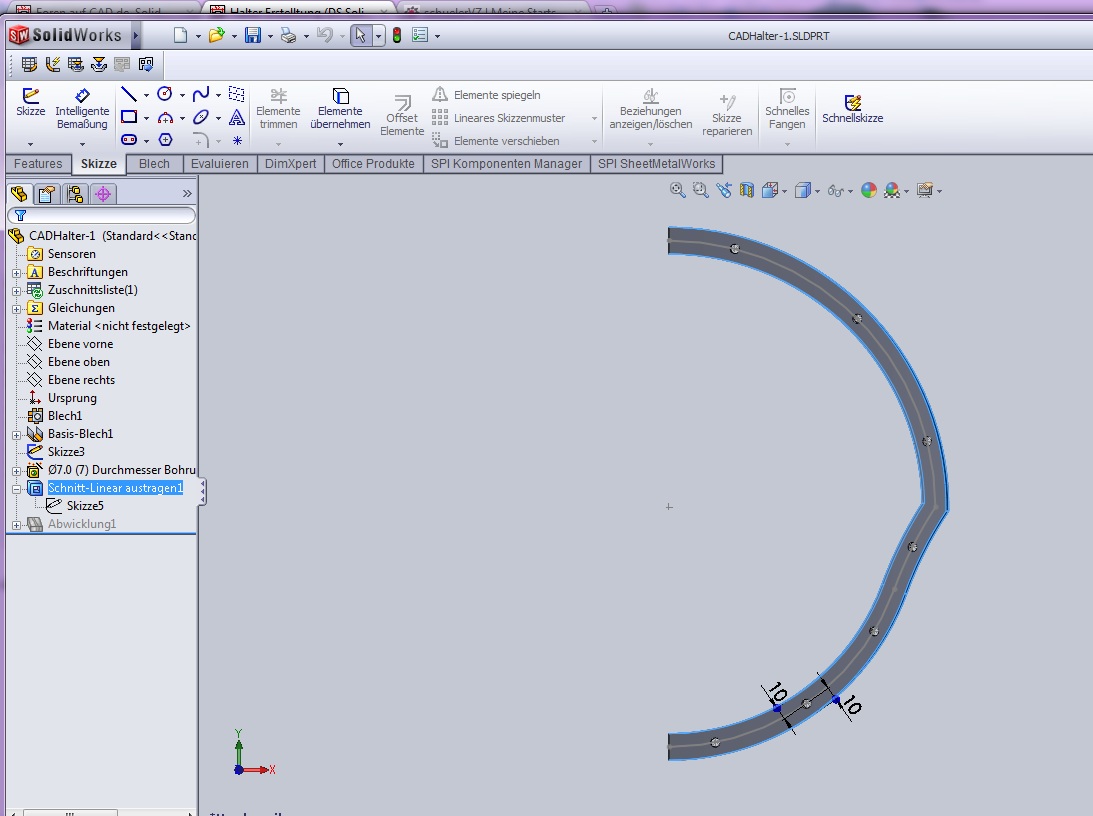

ich hab' da mal ein Video nach Andreas Anleitung gemacht. Das Teil habe ich auch angehängt. Das x_t hab' ich mir aber gespart - der Andreas  weiß ja eh wie das geht

HTH & bis dmenäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OdersoKonturmitprojizierterKurve.zip

Hallo zusammen,

einen hab ich noch

Schnitt der Kontur mit 3D Skizze über projizierte Kurve

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
leider war ich einige Tage unterwegs gewesen. Vielen Dank für eure Ideen. Die Idee von Ralf hat am besten zu meinem Problem gepasst. Somit ist nun endlich mein Problem gelöst.
