Thema: Statische Freischnittzeichnungen erstellen (1754 mal gelesen)
|
Plumps2ooo
Mitglied
Maschinenbau Ingenieur
   Beiträge: 258
Registriert: 15.11.2006 Desktop
HP Z230 Tower Workstation
Autodesk Inventor 2015
SolidWorks 2016<P>Laptop
Dell Precision M6600
7 64Bit Professional
SolidWorks 2015
|
erstellt am: 04. Aug. 2010 13:42  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, ich sitze gerade ein einer Dokumentation meiner Konstruktion und komme ich Verlegenheit einen statischen Sachverhalt darstellen zu müssen. Ich bin eingefleischter SWX  User und habe kein andere Zeichenprogramm. Nun frage ich mich ob und die ich eine Freischnittzeichnungen mit SWX erstellen kann. Am schwierigsten sind die Pfeile (gerade für Kräfte und gebogene für Momente) Hat jemand so etwas schon mal versucht. Weiß jemand wie ich vernünftige Pfeile bekomme, ohne jeden Pfeil neu zeichnen zu müssen? danke schon mal,
Gruß von der Ostsee... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3627
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 04. Aug. 2010 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für Plumps2ooo
warum nicht mit blöcken arbeiten? was ich auch gemerkt habe, wenn ich mit model und skizze arbeite und diese dann erst auf die zeichnung übernehme [elemente übernehmen]
geht es viel schöner, da kann man mit massen arbeiten wie man will
manchmal sogar mehrere skizzen verwenden
blöcke verwenden beschriftung dann erst auf der zeichnung
linienstärke und art auf blatt erst einstellen
(skizze natürlich hinterher wieder ausgeblendet) lg martin ------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Plumps2ooo
Mitglied
Maschinenbau Ingenieur
Beiträge: 258
Registriert: 15.11.2006 Desktop
HP Z230 Tower Workstation
Autodesk Inventor 2015
SolidWorks 2016<P>Laptop
Dell Precision M6600
7 64Bit Professional
SolidWorks 2015
|
erstellt am: 04. Aug. 2010 14:01 <-- editieren / zitieren --> Unities abgeben:
|
Broedlahans
Mitglied
Konstrukteur
Beiträge: 184
Registriert: 09.06.2010 SWX2013 und 2014
|
erstellt am: 04. Aug. 2010 14:02 <-- editieren / zitieren --> Unities abgeben: Nur für Plumps2ooo

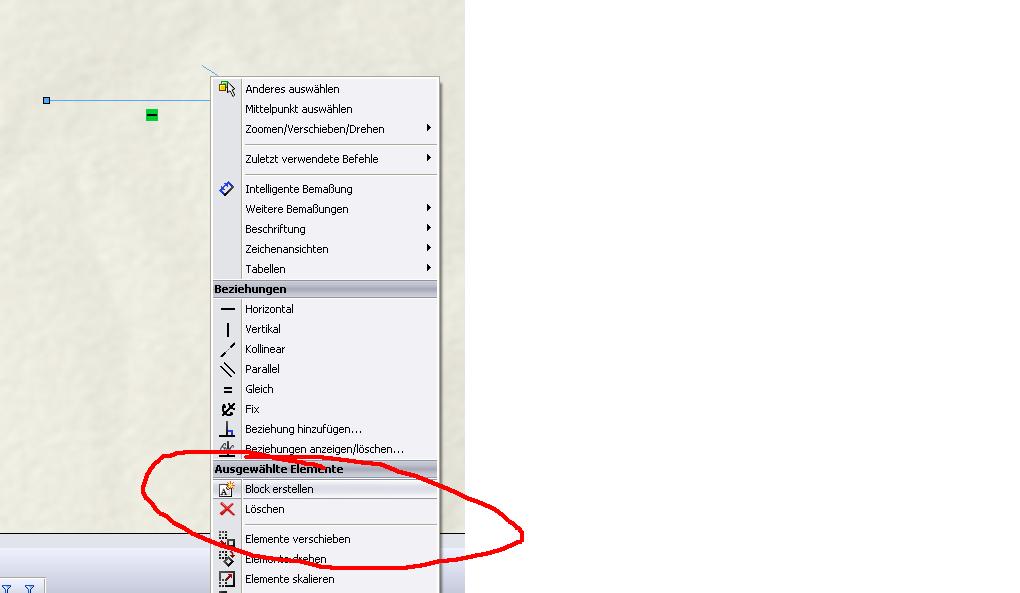

Hi, "male" deine Pfeile 1x manuell, dann markierst du alle Elemente, RMT, Block erstellen. Die Blöcke kannst du dann beliebig oft einfügen. Oder sollen deine Pfeile maßstäblich sein (1cm entspricht 100N)? Mfg
Brödlahans ------------------
Wenn man "Der weiße Hai" rückwärts schaut handelt der Film von einem Hai, der so lange Menschen ausspuckt, bis sie eine Strandbar öffnen- frei nach ibash
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
