Thema: Nur Inhalt der Skizze in Zeichnungsansicht (1314 mal gelesen)
|
webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik
   Beiträge: 340
Registriert: 09.12.2000 / CATIA V5 seit 1986 / Siemens NX seit 2003 / SolidWorks Connected Premium 2024 SP 2.0 seit Juni 2024
|
erstellt am: 14. Jul. 2010 08:40  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe Entwurfsgeometrie aus einem Maßkonzept(ein sich kreuzender Linienhaufen) in einer Skizze und möchte das auf eine Zeichnung bringen. Die Bemassungen kann ich aus der Skizze übernehmen, aber alle Linien werden nicht dargestellt. Operationen wie Thin Feature scheitern wegen der sich kreuzenden und offenen Geometrie in der Skizze. Hat einer eine Idee, ob es wirklich gehen könnte über irgendeine Einstellung in den Optionen? [Diese Nachricht wurde von webfritz am 14. Jul. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 14. Jul. 2010 08:48 <-- editieren / zitieren --> Unities abgeben: Nur für webfritz
|
webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik
Beiträge: 340
Registriert: 09.12.2000 / CATIA V5 seit 1986 / Siemens NX seit 2003 / SolidWorks Connected Premium 2024 SP 2.0 seit Juni 2024
|
erstellt am: 14. Jul. 2010 14:10 <-- editieren / zitieren --> Unities abgeben:
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 14. Jul. 2010 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für webfritz
Hallo, genau so funktioniert auch das Einblenden der Biegelinien, wenn man das Blechteil auf das Blatt "zieht" und in weitere Ansichten "Abwicklung" wählt, die Konfig automatisch standardmäßig "SM-Flatt Pattern" im Modell erstellt wird und die Skizze der Biegelinie in dieser Abwicklung eingeblendet wird. Eine Vorraussetzung dafür ist, daß unter der Ansichtensteuerung die Skizzen nicht ausgeblendet sind, da man dan ja nicht in der Ansicht sieht das die Skizze im Faeturebaum eingeblendet ist. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik
Beiträge: 340
Registriert: 09.12.2000 / CATIA V5 seit 1986 / Siemens NX seit 2003 / SolidWorks Connected Premium 2024 SP 2.0 seit Juni 2024
|
erstellt am: 14. Jul. 2010 16:41 <-- editieren / zitieren --> Unities abgeben:
|
ruppich-guldser
Mitglied
Feinwerktechniker + Masch.baumeister = Konstrukteur ( Pixelschubser )
Beiträge: 240
Registriert: 23.09.2008 24GB RAM
AMD FirePro W5100 FireGL V
Win 10
SWX 2021 SP4.1 X64
SOLIDWORKS PDM
|
erstellt am: 15. Jul. 2010 08:28 <-- editieren / zitieren --> Unities abgeben: Nur für webfritz
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 15. Jul. 2010 08:45 <-- editieren / zitieren --> Unities abgeben: Nur für webfritz

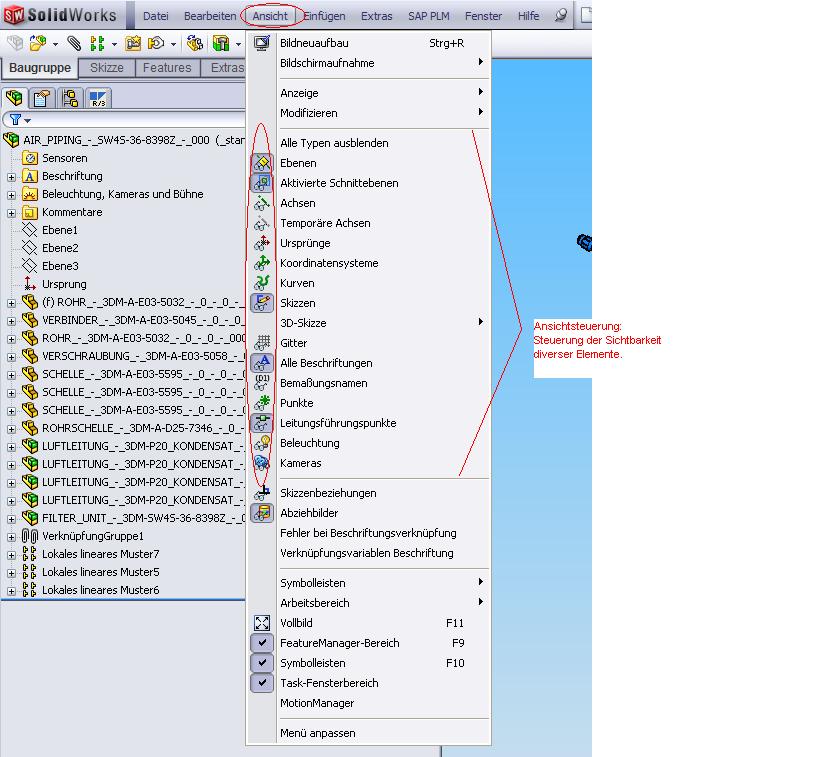

(Globale)Steuerung der Sichtbarkeit der Elemente in Modellen oder Zeichnungen. Wird u.a. über das Pull-Down Menü "Ansicht" gesteuert. Das zusammengesetzte Wort war jetzt ne Eigenkreation. Ich versuche möglichst das Vokabular von SW einzusetzen (auch wenn es nicht immer Glücklich gewählt ist) s. Bild. Man kann es auch über das "Head-Up Menü steurn. Das ist die Begrifflichkeit mit "Elemente einblenden/ausblenden" etwas besser gewählt. MFG Robert Hess. ------------------
