Thema: Formwerkzeug (3863 mal gelesen)
|
Joscha P.
Mitglied
Staatl. gepr. Techniker
   Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 11:52  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich hätte da ein kleines Problem mit dem Feature Formwerkzeug für Bleche, habe auch schon im Form rumgeschaut, aber keine Lösung gefunden.

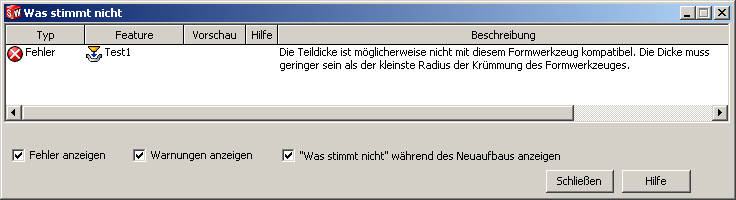

Also ich wollte mir ein Werkzeug erstellen (1mm eindrucktiefe) für eine Blech (1,2mm stark), klappt soweit ganz gut, nur wenn ich es auf der Bibliothek einfpügen will, kommt folgender Fehler (siehe Bild). Kann mir vielleicht einer Helfen dieses Problem zu lösen? Gruß Joscha ------------------
Geduld ist die Kunst nur langsam wütend zu werden!
Solid Works kann so grausam sein! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 01. Jul. 2010 12:01 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Hallo Joscha, in dem Formwerkzeug befindet sich wahrscheinlich ein Radius der kleiner
als 1,2 mm ist oder vielleicht eine scharfe Kante. Wenn du vielleicht einen
Screenshot oder sogar das Formwerkzeug einstellen könntest, kann man den
Fehler noch genauer entdecken und ausmerzen. ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 01. Jul. 2010 12:02 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Hallo Joscha, die Fehlermeldung beschreibt ganz genau die Ursache. Mehr kann ich mir im Moment nicht vorstellen. Wenn Du weitere Hilfe benötigst, kannst Du deine Teile ja mal hochladen. ------------------
Grüße aus Süddeutschland
Günter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 12:25 <-- editieren / zitieren --> Unities abgeben:
Ok hab das Teil mal hoch geladen, kann es sein das die Radien an den Aussenkanten (die Radien im Feature) größer als 1,2mmm sein müssen? (die .txt Endung von der Datei löschen) ------------------
Geduld ist die Kunst nur langsam wütend zu werden!
Solid Works kann so grausam sein! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 12:28 <-- editieren / zitieren --> Unities abgeben:
Jau an den Feature Radien hats gelegen, wie krich ich das denn dann hin das ich den Stempel nur 1 mm in das Teil eindrücke? ------------------
Geduld ist die Kunst nur langsam wütend zu werden!
Solid Works kann so grausam sein! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 01. Jul. 2010 13:01 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.

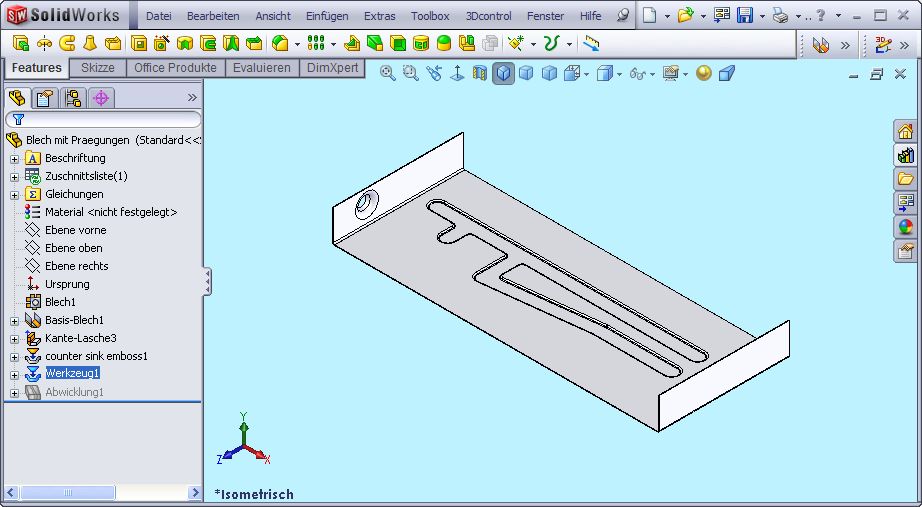

Hallo Joscha, habe das Werkzeug angewendet bei einem 0,5 mm Blech, siehe Bild.
Die Fehlermeldung sagt, dass an dem Werkzeug ein kleiner Radius ist als die Blechdicke. Jetzt musst du dich entscheiden. Entweder die Blechdicke reduzieren oder den Radius am Werkzeug größer(gleich)als die Blechdicke wählen. ------------------
Grüße aus Süddeutschland
Günter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 01. Jul. 2010 13:09 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
|
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 01. Jul. 2010 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Hallo Joscha, Zitat:
Original erstellt von Joscha P.:
Jau an den Feature Radien hats gelegen, wie krich ich das denn dann hin das ich den Stempel nur 1 mm in das Teil eindrücke?

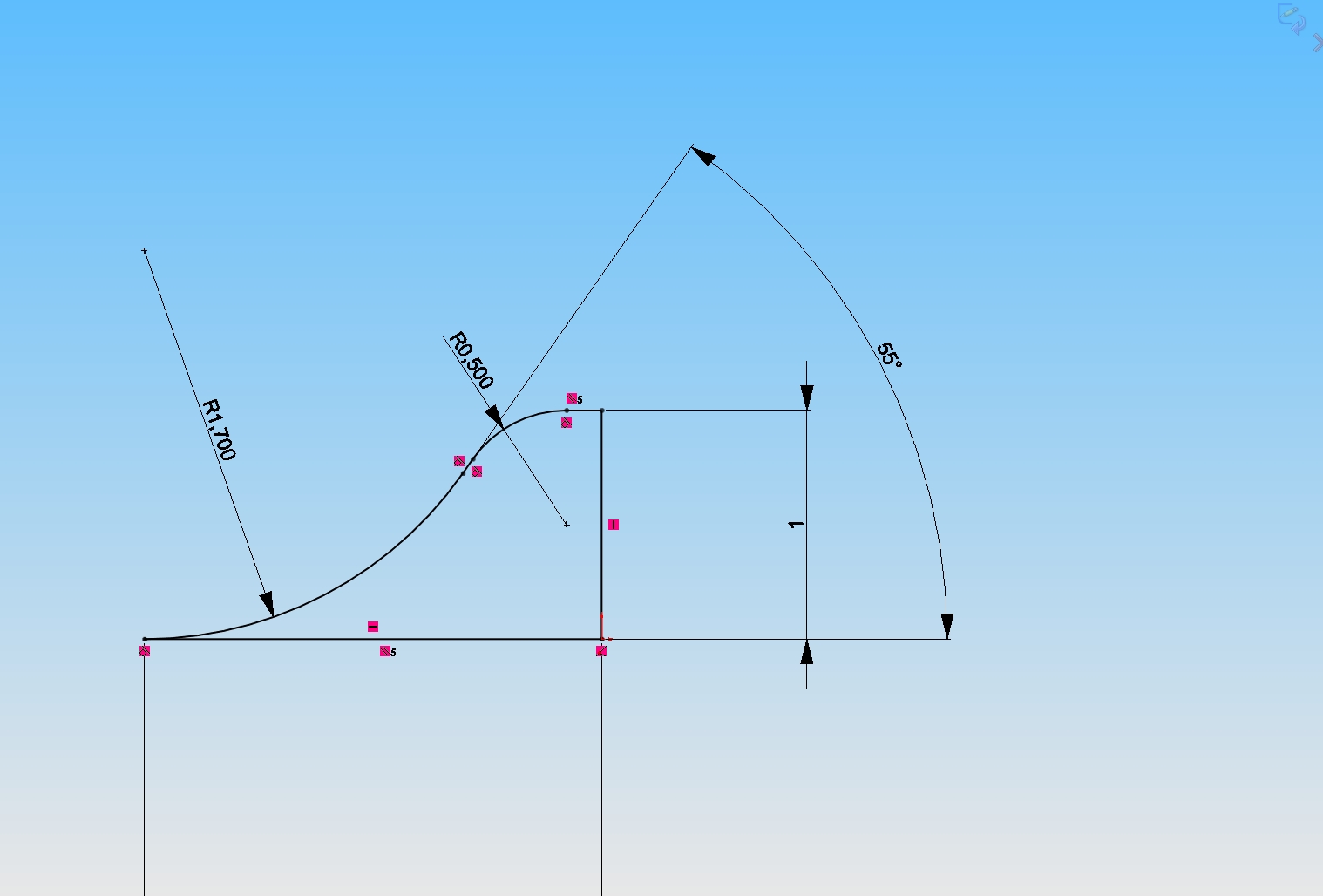

Du must die Seitenkontur in solch einer Form gestalten, dann klappt es.
Du kannst auch die Radien tangential ineinanderlaufen lassen, aber ist
wahrscheinlich bei deiner Kontur etwas aufwändig. ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 13:33 <-- editieren / zitieren --> Unities abgeben:
|
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 14:18 <-- editieren / zitieren --> Unities abgeben:
hmm, hätte da doch noch eine Frage, wenn ich nun eine Form einfüge, kann die dann auch noch drehen oder so also wenn die auf dem Kopfsteht oder um 90° gekippt. Gibts da auch noch ne Möglichkeit ------------------
Geduld ist die Kunst nur langsam wütend zu werden!
Solid Works kann so grausam sein! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 01. Jul. 2010 14:22 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 01. Jul. 2010 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Zitat:
Original erstellt von Joscha P.:
hmm, hätte da doch noch eine Frage,
wenn ich nun eine Form einfüge, kann die dann auch noch drehen oder so also wenn die auf dem Kopfsteht oder um 90° gekippt.
Gibts da auch noch ne Möglichkeit
sicher, das bekommst du mit Bemaßungen oder geometrischen Beziehungen hin!  ------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen..... [Diese Nachricht wurde von Olaf Wolfram am 01. Jul. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 01. Jul. 2010 14:35 <-- editieren / zitieren --> Unities abgeben:
hmm drehen bekomme ich erst gar nicht angezeigt (ist bei den Skizzenbeziehungen ausgegraut) und wenn ich das Teil spiegeln will, wird er es in der Skizze richtig angezeigt, aber das Feature bleibt so wie vorher. Aber sonst positionieren geht. Ist dann halt nur doof wenn es gedreht werden soll. ------------------
Geduld ist die Kunst nur langsam wütend zu werden!
Solid Works kann so grausam sein! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
B.Nutzername
Mitglied
Beiträge: 71
Registriert: 19.08.2009 SW2010
|
erstellt am: 01. Jul. 2010 16:21 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Hallo, Du hast das Werkzeug durch bemaßung positioniert, lösche diese in der Skizze dann kanst Du die Skizze frei bewegen und dann über Winkelbemaßungen wieder positionieren. Aloha,
B.Nutzername Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
SHAWork
Mitglied
Beiträge: 1
Registriert: 17.11.2010
|
erstellt am: 17. Nov. 2010 11:59 <-- editieren / zitieren --> Unities abgeben: Nur für Joscha P.
Zitat:
Jetzt musst du dich entscheiden. Entweder die Blechdicke reduzieren oder den Radius am Werkzeug größer(gleich)als die Blechdicke wählen.
Das ist nicht ganz richtig. Mich hat die selbe Frage beschäftigt und ich habe eine Lösung gefunden.
Einfach den zu kleinen Radius im Formwerzeug als "zu entfernende Fläche" markieren. Hintergrund: SWX versucht den Formradius auch auf der anderen Seite des Bleches auszuführen (Radius innen = Radius aussen - Blechstärke). Wenn der Formradius aber kleiner ist, als die Blechstärke kommt bei dieser Berechnung ein negativer Radius heraus. Das geht natürlich nicht.
Entfernst du aber das Material, muss SWX gegenüber keinen Radius erzeugen, somit wehrt es sich auch nicht dagegen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
