Thema: Punktwolke erstellen (4975 mal gelesen)
|
CD101 Mitglied
 Beiträge: 5 Registriert: 30.06.2010
|
erstellt am: 30. Jun. 2010 12:19 <-- editieren / zitieren --> Unities abgeben:
Hallo! Ich hab da mal ein Problem! Für eine angeschlossene Simulation muss ich bestimmte Flächen eines Modells in eine Punktwolke (möglichst noch mit definiertem Abstand der Punkte) überführen. Kennt dafür jemand eine Lösung? Ich habe den Export-Weg über verschiedenen Formate probiert und auch die Vernetzung innerhalb einer Studie mit anschließendem Export Versuch - bisher alles erfolglos. Hilfe wäre echt nett! Danke, CD. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 30. Jun. 2010 12:43 <-- editieren / zitieren --> Unities abgeben:          Nur für CD101
|
CD101 Mitglied
 Beiträge: 5 Registriert: 30.06.2010
|
erstellt am: 30. Jun. 2010 13:43 <-- editieren / zitieren --> Unities abgeben:
|
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)

 Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 01. Jul. 2010 10:20 <-- editieren / zitieren --> Unities abgeben:          Nur für CD101
Hallo CD, und herzlich willkommen im SolidWorks Brett auf CAD.de  Zitat: Original erstellt von CD101: Für eine angeschlossene Simulation muss ich bestimmte Flächen eines Modells in eine Punktwolke (möglichst noch mit definiertem Abstand der Punkte) überführen. Kennt dafür jemand eine Lösung?
Außer mit einiger Handarbeit wüsste ich auch keinen Weg. Theoretisch kannst du das als STL abspeichern, darin sind die Flächen als kleine Triangles abgespeichert, und zu jedem dieser Triangles sind darin die Punktkoordinaten angegeben, aber auch die auseinander zu nehmen ist sicher eine Menge arbeit. Sorry, wenn ich da keine bessere Idee dazu habe. Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CD101 Mitglied
 Beiträge: 5 Registriert: 30.06.2010
|
erstellt am: 01. Jul. 2010 12:54 <-- editieren / zitieren --> Unities abgeben:

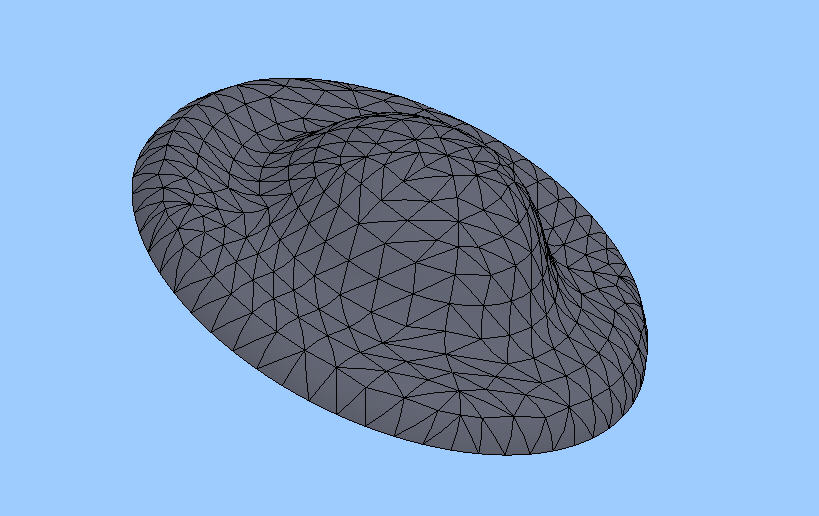

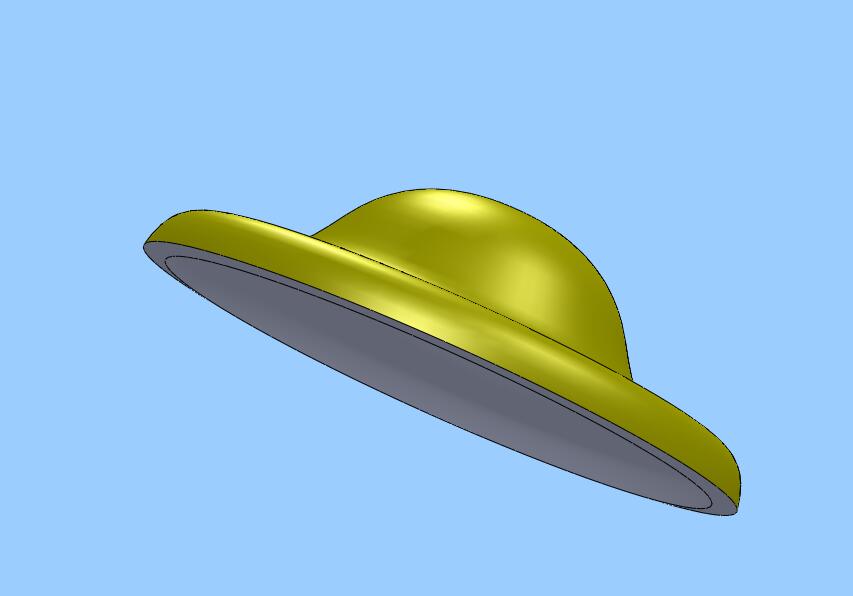

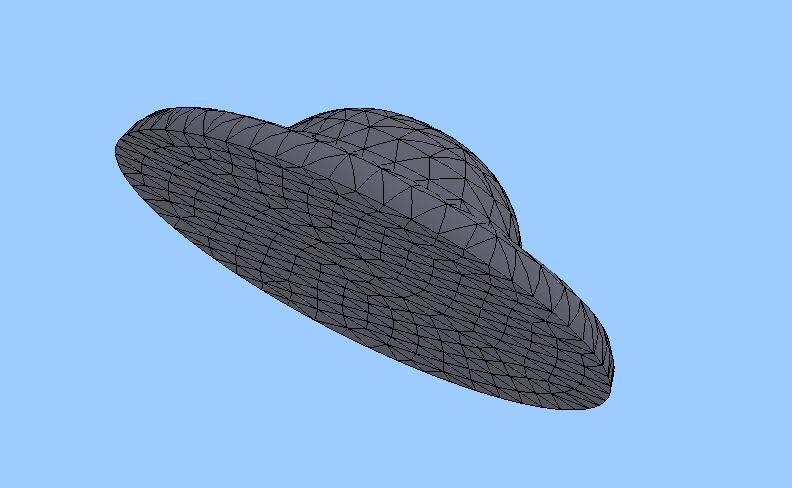

Hallo und danke für die Idee! Ähnliches hatte ich auch schon probiert, jedoch ist es wirklich nicht einfach aus dem STL-Format die Knotenpunkte zu isolieren. Aber das ist genau das wo ich hin möchte. Nämlich nur eine Oberfläche (und die kann man ja gezielt bei STL exportieren) als Punktwolke für eine akustische Simulation zu erportiern. Ich hab es danach mit dem Vernetzer der statischen Studie probiert und binn dann aber stecken geblieben. Als Beispiel und zur Anregung habe ich mal noch Bilder angehängt um das Problem zu verdeutlichen (und auch meine bisherigen Misserfolge). Aus dem in den Bildern gezeigten Körper möchte ich die eine Aussenfläche in eine Punktwolke mit x/y/z-Koordinaten isolieren. Am besten noch in Punke mit gleichem Abstand. Weiss vielleicht jemand ob es einen externen Konverter für bestimmte Exportformate gibt? Sowas wie "surface2point"? Danke schon jetzt für weitere Ideen, Christian. P.S. Solid Works 2009 auf Windows Vista Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CD101 Mitglied
 Beiträge: 5 Registriert: 30.06.2010
|
erstellt am: 01. Jul. 2010 13:01 <-- editieren / zitieren --> Unities abgeben:
|
Jan Boettcher Mitglied

 Beiträge: 184 Registriert: 22.06.2005 NX 7.5 - NX 2306 SolidWorks 2006 - 2021 Win 10
|
erstellt am: 01. Jul. 2010 15:36 <-- editieren / zitieren --> Unities abgeben:          Nur für CD101
Hallo Christian, Ich hab' vor einiger Zeit mal eine Bibliothek zum ASCII-STL-Import erstellt. Damit habe ich jetzt mal quick and dirty ein stl2point gebastelt. Anwendung: Aufruf aus der Dos-Box mit dem stl-Dateinamen (inkl. Extension) als Argument. Es wird (so denn alles funktioniert) eine csv-Datei mit den Stützstellen des tesselierten Körpers erstellt. Ich habe es nur an einem Beispiel getestet, ich hoffe also Deine Modelle klappen auch. Anbei das ganze als zip-File zum persönlichen Gebrauch. Viele Grüße Jan PS: Das Programm rechnet recht lange, da nicht nur die Punktpositionen extrahiert werden, sondern im Hintergrund ein komplettes Flächenmodell aufgebaut wird ------------------ Jan Böttcher www.ib-boettcher.de [Diese Nachricht wurde von Jan Boettcher am 01. Jul. 2010 editiert.] [Diese Nachricht wurde von Jan Boettcher am 02. Jul. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CD101 Mitglied
 Beiträge: 5 Registriert: 30.06.2010
|
erstellt am: 02. Jul. 2010 00:34 <-- editieren / zitieren --> Unities abgeben:
Hallo Jan, vielen Dank für die Hilfe. Ich hab auch schon einiges rumprobiert - läuft super. Nur muss ich die Punktwolke noch für den Import fit machen. Aber wirklich viiiielen Dank schon mal dafür. Ich hab auch herausgefunden, dass der VRML-Export Sinn machen müsste. Da werden auch Punkt-Koordinaten erzeugt. Ich bleib dran und werde das Forum auf dem Laufenden halten. Danke, Christian. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ffabian1 Mitglied Industriedesigner

 Beiträge: 786 Registriert: 21.10.2002 HP ZBook Fury 17 G7, i7-10750H, 32GB,256GB SSD + 1TB SSD, Quadro RTX3000, Win 10/64bit ProE WF2 bis CREO8 (Commercial) SUT 2017 KeyShot + Network Rendering SWX 2010-2014 ACAD 2007 und: HIRN 48.0 sowie: GLÜCK 56/19/17
|
erstellt am: 02. Jul. 2010 10:17 <-- editieren / zitieren --> Unities abgeben:          Nur für CD101
Moin Christian, handelt es sich bei deinen zu berechnenden Flächen ausschließlich um Rotationsflächen? Wenn ja, dürfte es "recht einfach" sein, wenn du dir den Querschnitt in Punkte zerlegst (händisch...) und diese in eine Exceltabelle übernimmst. Mit den richtigen Excelfunktionen kannst du dir dann die Koordinaten einer rotierten Punktewolke rechen lassen. Selbst habe ich das leider noch nicht durchgezogen, aber ein Kollege erzeugt auf diese Weise NC-Programme für Schalltrichter. Vielleicht hilft dir das ja weiter... Schöne Grüße! Felix ------------------ --> X <-- Hier Bohren für neuen Monitor Fabian Industrie-Design Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
