Thema: Austragung an Helix (2311 mal gelesen)
|
Melandri Mitglied Technischer Zeichner
Beiträge: 37 Registriert: 19.10.2006 SWX2007 SP5.0 Phoenix/PDM 2007
|
erstellt am: 11. Jun. 2010 10:05 <-- editieren / zitieren --> Unities abgeben:

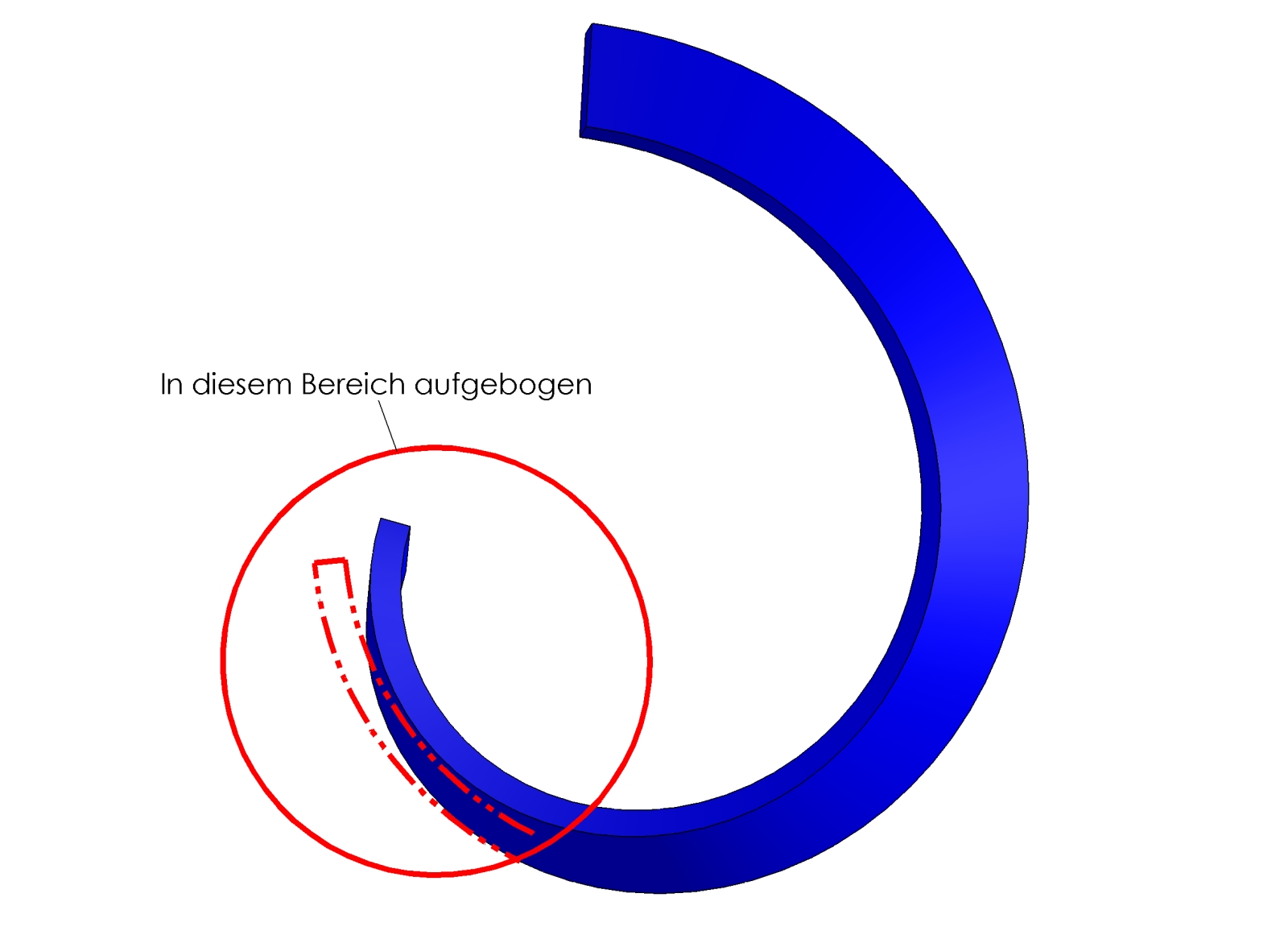

Hallo Forum, Ich brauche mal wieder Hilfe. Habe schon vor längerem, auch mit Hilfe des Forums, einen Rührer erstellt (Profil entlang einer Helix), den ich dann auch abwickeln konnte. Jetzt muss dieser Rührer im unteren Bereich leicht aufgebogen werden (siehe Bild: Ruerer1) und mit einer anderen Steigung beginnen (siehe Bild: Ruerer2) Ich hoffe mir kann jemand weiter helfen, wie so etwas erstellt werden kann. Danke schon mal!
------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 11. Jun. 2010 10:53 <-- editieren / zitieren --> Unities abgeben: Nur für Melandri
Hallo Melandri, da wird es wahrscheinlich das einfachste sein, wenn du für den unteren Teil eine neue Helix machst, die einen anderen Durchmesser und eine andere Steigung hat. Evtl. kannst du beide Helices auch zusammenfügen und dann eine Austragung verwenden. Wird aber wahrscheinlich wegen des Sprunges im Bereich der zweiten angesetzen Helix nix werden ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Blanda Mitglied Maschinenbautechniker
Beiträge: 240 Registriert: 15.07.2009 SolidWorks 2020 SP 5.0 ECTR SAP Engineering Control Center HP ZBook Studio G5 Intel(R) Core(TM) i7-8850H CPU @ 2.60GHz, 2592 MHz, 6 Kern(e)
|
erstellt am: 11. Jun. 2010 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für Melandri
Hallo Melandri, ich habe dir zwar noch keinen Ansatz für dein neues Problem, aber ich wollte dich nur informieren das ich eine SPR bei SWX habe weil sich bei Helix kein Muster gleichmäßig verteilen lässt. Das mit dem variablen Helix, musst du wahrscheinlich auf zweimal machen. Bin aber noch beim testen. ------------------ ---------------- Grüße Blanda Ich weiß nicht alles, aber dazu lernen muß ich immer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Melandri Mitglied Technischer Zeichner
Beiträge: 37 Registriert: 19.10.2006 SWX2007 SP5.0 Phoenix/PDM 2007
|
erstellt am: 15. Jun. 2010 11:44 <-- editieren / zitieren --> Unities abgeben:
Hallo, Danke mal für die Antworten, habe das mit den 2 Helices versucht, aber wie erwartet geht das so nicht, weil dann ein Knick ensteht. Habe jetzt aber für meine genannten Probleme durch weiteres Probieren eine Lösung gefunden, die finktioniert aber leider ein bisschen aufwendiger ist. Das modell hab ich angehängt (Ruehrer_V2_SWX07), vielleicht kann es ja auch jemand für was anderes gebrauchen. Und ich hab noch ein weiteres Problem das ich bisher nicht lösen konnte. Das Profil das ich entlang der Kurve ausgetragen habe, ist zusätzlich verdreht (Option: Verdrehen entlang Bahn). Diese Verdehung sollte sich aber nicht über das ganze Modell ziehen, sonder nur wieder in diesem (oben beschriebenen) unteren Bereich. (siehe Modell Ruehrer_V3_SWX07) Vielleicht hat ja jemand noch eine Idee. MFG
------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 15. Jun. 2010 17:29 <-- editieren / zitieren --> Unities abgeben: Nur für Melandri

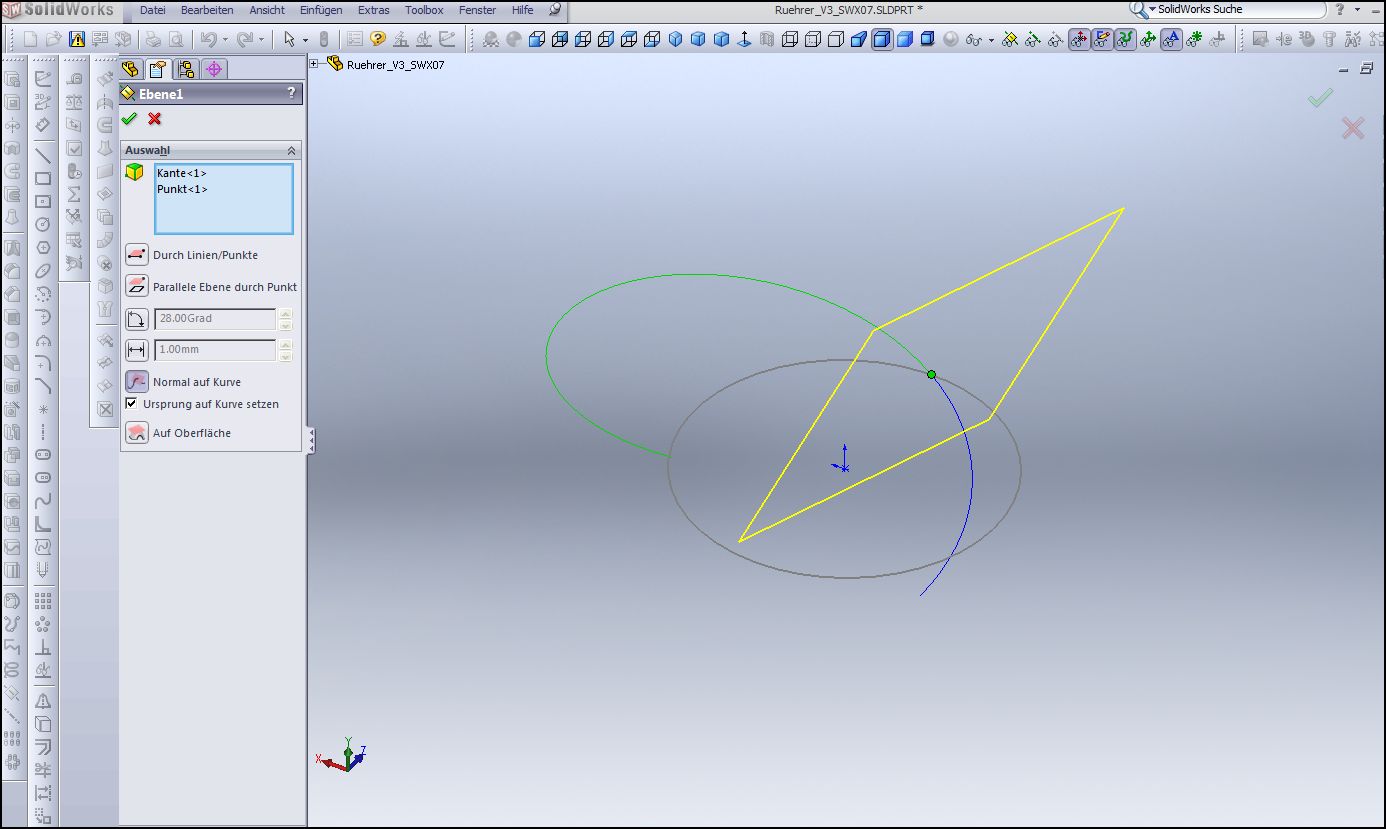

Hallo, dafür brauchst Du eine Ebene normal auf Kurve am Berührungspunkt der zwei Kurven! Dann einmal in jede Richtung austragen. Schau Dir die Bilder mal an. MfG Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 15. Jun. 2010 17:37 <-- editieren / zitieren --> Unities abgeben: Nur für Melandri
Hallo nochmal Nachschlag! Habs mal als 09er und als x_t angehängt. 2007 hab ich leider nicht mehr zur Verfügung. (durch die geänderte Lage der Austragungsebene verschiebt sich Dein Profil etwas Verdrehung der Austragung und oder Öffnung der Helix anpassen) Edit ( Den Knick überlesen, entfernt, und das Profil richtig rum gedreht ) MfG Andreas
