Möchte als alter Konstrukteur in einem sehr alten Gebäude eine neue Rampe bauen und dazu das zunkunftsträchtige Hilfsmittel SWX einsetzen.

Möchte eine Rampe modellieren die kurvig hoch und wieder runterfährt.

Dazu möchte ich am Boden eine Spline zeichnen und die abwickeln und mit Steigung und Krümmung versehen wie in der beiliegenden Zeichnung und dann daraus die 3d Skizze erstellen für aufsatz/basis ausgetragen

habe keine Lösung gefunden und bin natürlich froh um tips

Gruess
Paul

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020347_1.JPG F2_020347_2.JPG SWX20093DSplineausgetragen.zip

Hallo Paul,

so könnte man es angehen!

Gibt aber auch noch andere Möglichkeiten.

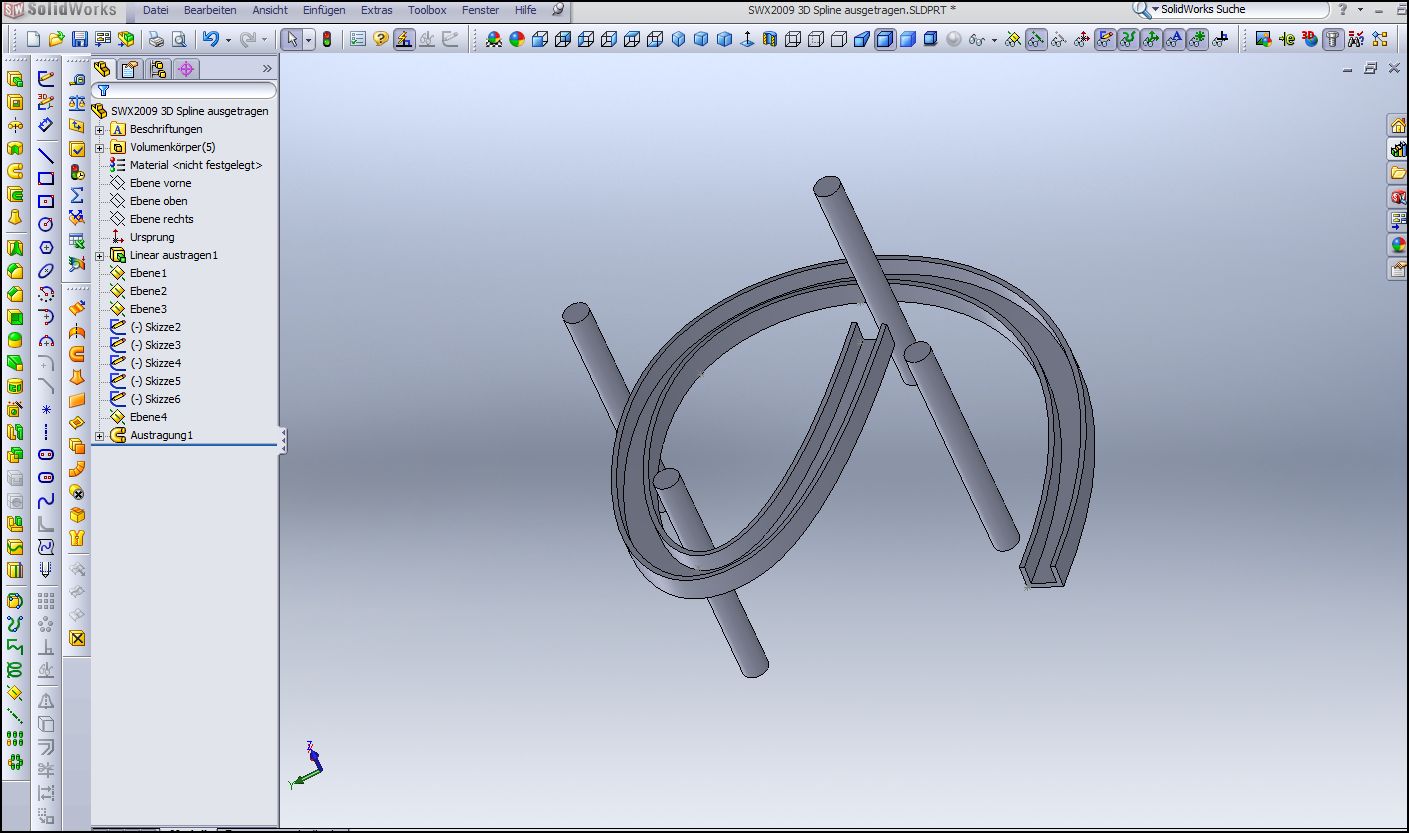

Hab hier mal jeweils einen Punkt auf eine eigene Ebene gesetzt,
bewusst noch unterdefiniert,wodurch ein einfaches anpassen
des 3D Spline möglich wird, den ich in einer eigenen 3D Skizze durch die
Punkte gezogen habe.

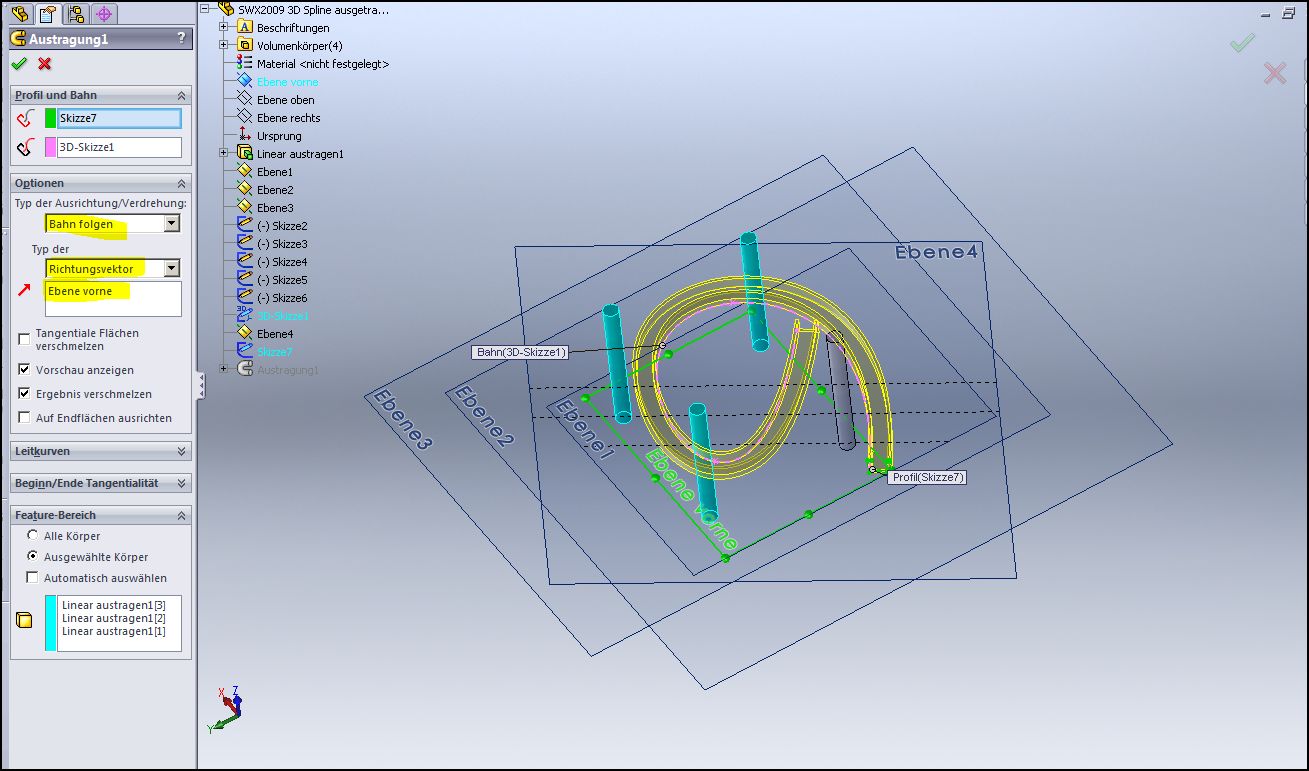

Die Austragungsskizze liegt auf eine Ebene normal auf Kurve
und damit sich das Profil nicht verdreht bei der Austragung einen Richtungsvektor genommen.

Ebenen und Punkte kannst Du nach belieben ergänzen und Deinen Anforderungen anpassen.

Schaus Dir mal an

MfG
Andreas

Kleiner Tip noch: Ansicht Skizzen anzeigen wählen_einen beliebigen Punkt mit der Maus packen

und einfach mal verschieben!

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 07. Jun. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sälü Andreas

Merci für das Modell ist sehr hilfreich, kann so meine Rampe doch mit vernünftigem Aufwand modellieren

danke vielmals

Habe ich es richtig verstanden, dass man die 3d Skizze nicht verlängern kann sondern nur mit mehr Stützpunkten verbessern,
ist eigentlich nur eine akademische Frage, mein Problemchen löse ich in dem ich die 3d skizze neu mache, wennn ich die Rampe verlängere

Gruss

Paul

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Paul,

doch ,kann man schon verlängern!

Dazu 3D Skizze editieren und einen weiteren 3D Spline anfügen,

Übergänge mit Beziehungen hinzufügen auf tangential und gleiche Krümmung einstellen.

Braucht aber meistens mehr Zeit wie löschen und 3D Spline neu setzen

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 07. Jun. 2010 editiert.]

[Diese Nachricht wurde von Krümmel am 07. Jun. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sälü Andreas

Merci für diese Info

Ich muss mich tatsachlich auf einfachen Wegen weiterbewegen sonst bin ich überfordert und komme gar nicht weiter

Werde aber morgen wieder an der Rampe arbeiten und das sicher auch noch lernen müssen

Gruess
Paul
