Thema: Positionierung (3142 mal gelesen)
|
Herrscher24
Mitglied
Maschinenbaustudent
   Beiträge: 232
Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19
|
erstellt am: 04. Jun. 2010 14:19  <-- editieren / zitieren -->   Unities abgeben:
|
Herrscher24
Mitglied
Maschinenbaustudent
Beiträge: 232
Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19
|
erstellt am: 04. Jun. 2010 14:26 <-- editieren / zitieren --> Unities abgeben:
|
chickenhuhn
Mitglied
Beiträge: 150
Registriert: 29.10.2009 SWX 2014 Pro. 64-bit
|
erstellt am: 04. Jun. 2010 14:33 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
Hallo Herrscher, ich würde mir Ebenen in die einzelnen Bauteile legen. Diese Ebenen dann zu einander verknüpfen, danach ausblenden. Oder über die temporären Achsen versuchen den Winkel einzustellen; da bin ich mir aber nicht ganz sicher, ob das so klappt. Mit den Ebenen sollte es klappen. Grüße,
Christoph [Diese Nachricht wurde von chickenhuhn am 04. Jun. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24
Mitglied
Maschinenbaustudent
Beiträge: 232
Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19
|
erstellt am: 04. Jun. 2010 15:33 <-- editieren / zitieren --> Unities abgeben:

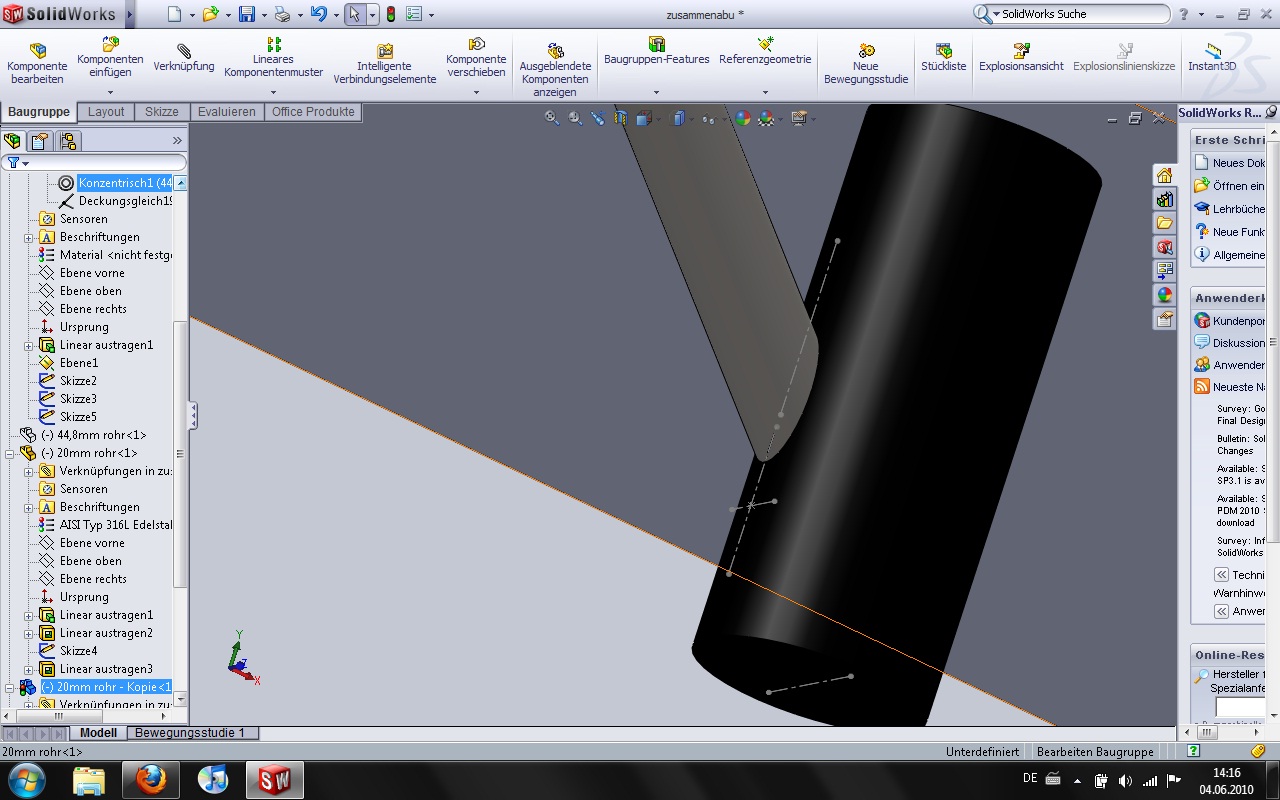

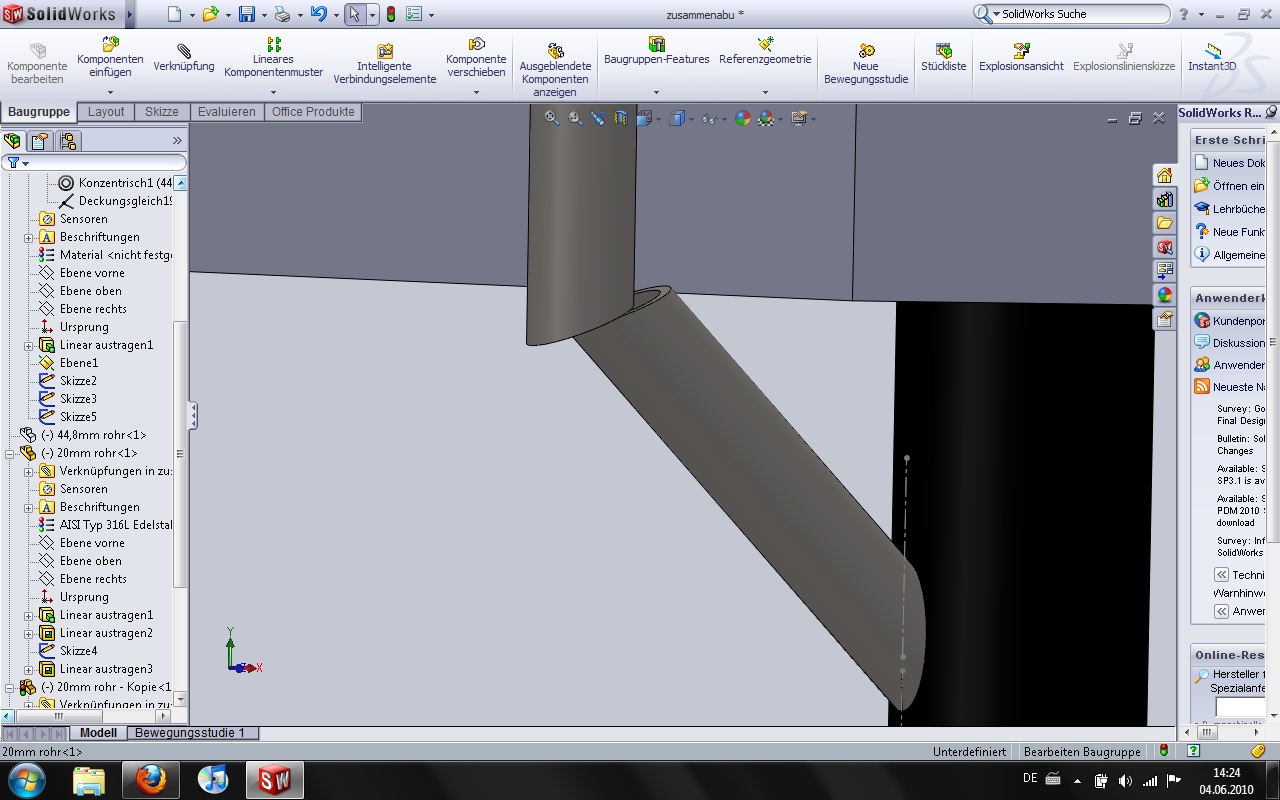

Das mit den Ebenen ist ja gut und schön,nur bekomm ich das mit den 2 Rohren zueinander nicht hin,beide haben 22,4 ° winkel und sollen dekkungsgleich sein(alle kanten bündig),das macht er aber nicht,oder ich weis nicht wie es geht,in catia ging es mit einen Kteiskörper,den man in die Mitte des Rohres(angwinkelte Seite9 eingefügt hat und dann konzentrisch gewählt hat,das macht er aber nicht hier:-(
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 04. Jun. 2010 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
Hallo Herrscher24 leg auf die Stirnflächen der Zylinder / Rohre je eine Skizze mit einer horizontalen Gerade (von Quadrantenpunkt zu Quadrantenpunkt).
In der BG dann folgende Verknüpfungen setzen:
- Fläche-Fläche:deckungsgleich
- Grundebene vertikal-Grundebene vertikal:deckungsgleich
- Skizzenlinie-Skizzenlinie:deckungsgleich
dann bist Du da. Versuche, solche Probleme (Radien, gekrümmte Linien/Flächen) auf lineare/planare Geschichten zurückzuführen, macht sich auch positiv bei der Wiederaufbauzeit komplizierter BG´s bemerkbar... Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans
Mitglied
Beiträge: 94
Registriert: 23.05.2008
|
erstellt am: 07. Jun. 2010 06:41 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24

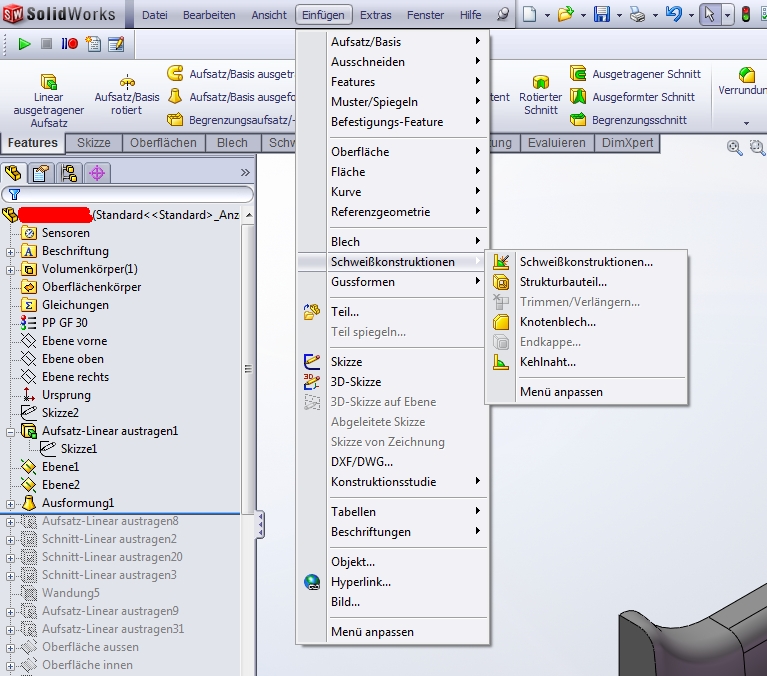

Hi, mach es doch als Schweissbaugruppe und nicht aus Einzelteilen, da "verknüpfst" du über die Linien deiner 3D Skizze... MFg
Brödlahans ------------------
Wenn man "Der weiße Hai" rückwärts schaut handelt der Film von einem Hai, der so lange Menschen ausspuckt, bis sie eine Strandbar öffnen- frei nach ibash Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24
Mitglied
Maschinenbaustudent
Beiträge: 232
Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19
|
erstellt am: 07. Jun. 2010 08:35 <-- editieren / zitieren --> Unities abgeben:
|
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 07. Jun. 2010 10:01 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
|
Herrscher24
Mitglied
Maschinenbaustudent
Beiträge: 232
Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19
|
erstellt am: 07. Jun. 2010 10:25 <-- editieren / zitieren --> Unities abgeben:
|
olichen
Mitglied
Maschinenbautechniker
Beiträge: 469
Registriert: 03.09.2007
|
erstellt am: 07. Jun. 2010 10:32 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
|
| |
G.Thoma
Mitglied
Konstrukteur
Beiträge: 76
Registriert: 28.04.2010 Solid Works 2009 SP4.1
XP pro 2002 SP2, Office 2003
HP xw4300 Pentium D 3,2GHz 4GB
NVIDIA FX 580 512MB
Treiber 6.14.11.8246
|
erstellt am: 07. Jun. 2010 10:37 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
wenn Du die 3D-Skizze veränderst, verändert sich auch das Medell entsprechend. Die Rohre kannst Du auch wählen, oder eigene Austragungen erstellen. ------------------
Grüße aus Süddeutschland
Günter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
