Thema: Automatische Verlängerung:-) (4593 mal gelesen)
|
Herrscher24 Mitglied Maschinenbaustudent

 Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 02. Jun. 2010 14:23 <-- editieren / zitieren --> Unities abgeben:

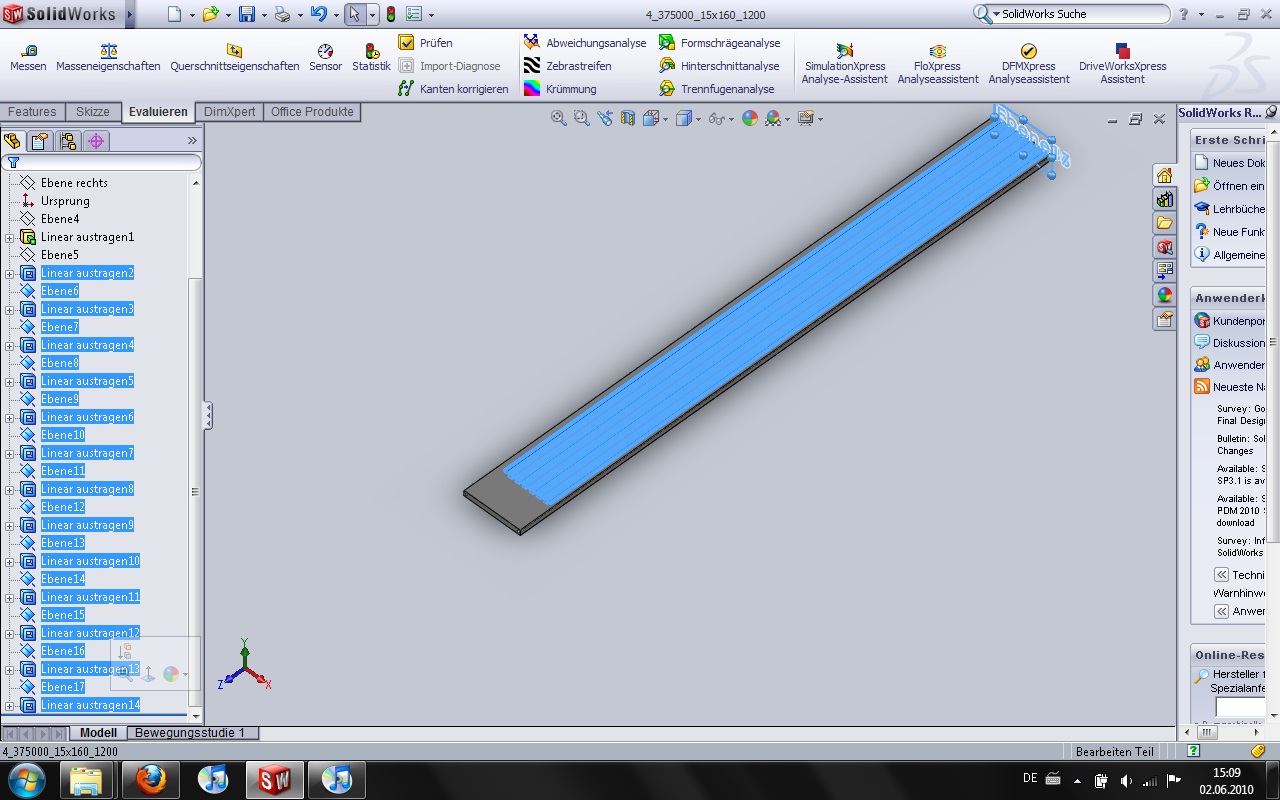

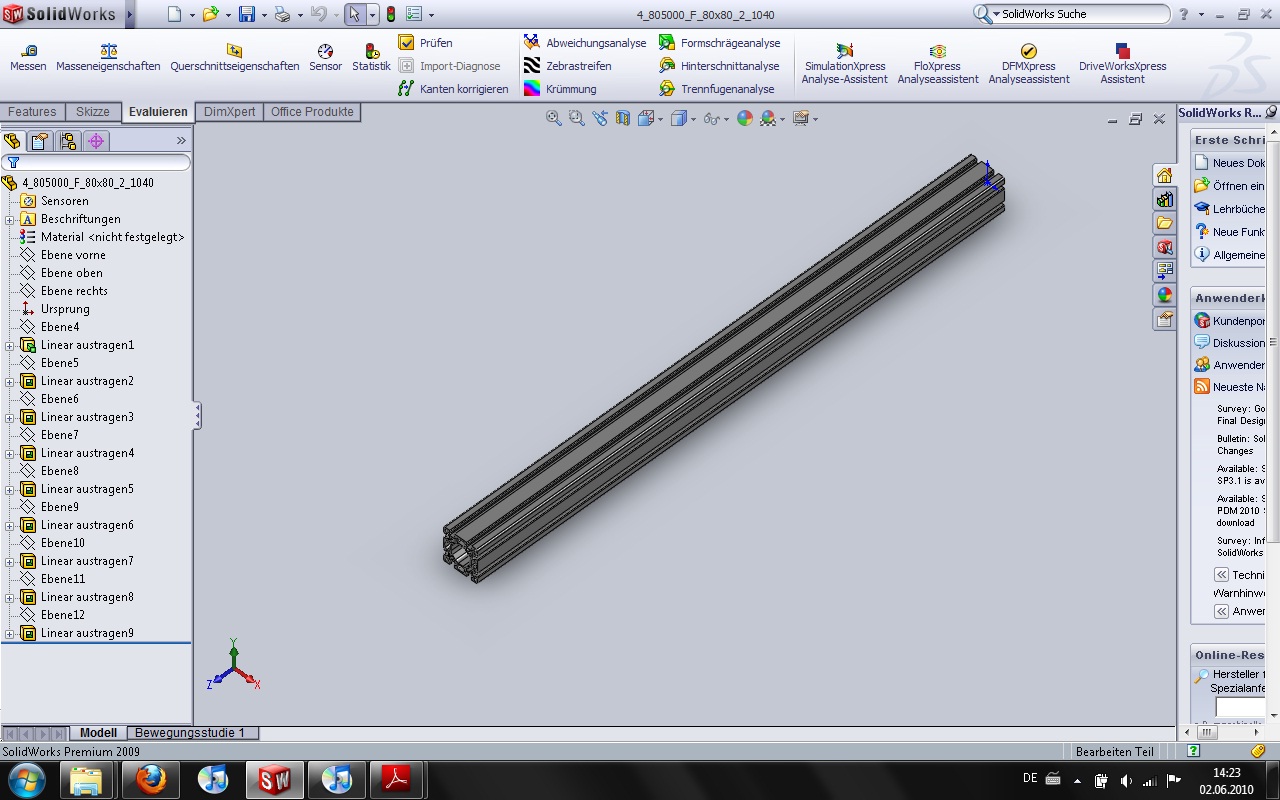

Servus, gibt es eine funktion oder ein Makro, dass auf einen Knopfdruck den Linear AUstragen und alle anderen Sachen verändert? Ich will das Profil verlängern,aber nicht immer jeden Linear Austragen Punkt ändern oder geht das nicht?? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas5 Mitglied Konstrukteur, SWX-Admin

 Beiträge: 420 Registriert: 14.07.2003 SWX2013
|
erstellt am: 02. Jun. 2010 14:29 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
|
Herrscher24 Mitglied Maschinenbaustudent

 Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 02. Jun. 2010 14:39 <-- editieren / zitieren --> Unities abgeben:
|
businessbert Mitglied Konstruktion, Projektleitung, CadAdmin

 Beiträge: 225 Registriert: 30.04.2009 SolidWorks Premium 2015 SP4 - SNL Windows 7 Prof. 64-bit Intel Xeon CPU E5-1620 3.50GHz NVIDIA Quadro K4200 16GB Ram Samsung SSD SM84 512GB
|
erstellt am: 02. Jun. 2010 14:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo! Und wenns nicht wie von Thomas beschrieben funktioniert, würd ich quick and dirty einfach eine neue Skizze erstellen, alle Kanten des Profils auswählen - Befehl: Elemente übernehmen (ev. alle Linien fixieren) - Skizze in ein neues Teil einfügen und in die gewünschte Länge austragen. Zeitaufwand ca. 10sec. Änderung der Länge später: um Längen komfortabler Gruß Robert ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndreySCA Mitglied selbst. Konstrukteur

 Beiträge: 127 Registriert: 15.06.2007 SWX 2001-2013 SolidEdge ST6
|
erstellt am: 02. Jun. 2010 14:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo, beim Modellieren soltest du am besten in 2 und anderen Feature nicht die Länge angeben, sondern die Richtung "Bis Oberfläche" wählen. Und so alle anderen. Dann muss du nur die Länge vom ersten Feature ändern, wenn die Länge angepasst werden muss. Ansonsten versuche ich immer das PRofil in eine Skizze unterzubringen. Spart Platz und die Ressourcen. Andreas ------------------ Unmögliches wird sofort erledigt, Wunder dauern etwas länger [Diese Nachricht wurde von AndreySCA am 02. Jun. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent

 Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 02. Jun. 2010 14:49 <-- editieren / zitieren --> Unities abgeben:
|
justnee Mitglied Student-Ingenieur

 Beiträge: 35 Registriert: 03.03.2010 Solidworks 2010 Studenten Version, Windows XP, Intel Dualcore (3 Promille) mit Espresso-Einfüllstutzen (weil er morgens immer so langsam ist)
|
erstellt am: 02. Jun. 2010 14:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Wenn ich Teile erstelle die ich später in einem Assembly verwende trage ich die Skizze immer in beide Richtungen gleich weit aus. So kann ich dann im Assembly mit der "Instand 3D"-Funktion (der grüne Pfeil) alles noch angleichen.... Generell gibt es immer mehrere Möglichkeiten ein Einzelteil aufzubauen (na gut, bei dir jetzt vielleicht nicht) und ich versuch schon immer vorher das Schlimmste anzunehmen... tritt ja eh meistens ein :-) ------------------ --------------------------------------- Bitte langsam fahren, verrückter Professor am Steuer! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent

 Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 02. Jun. 2010 15:11 <-- editieren / zitieren --> Unities abgeben:
Aber es muss doch ne möglichkeit geben,wie man das auf einmal alles ändern kann(der Vorschlag mit der Skizze und alles kopieren iss cool,aber kommt nicht in frgae,weil das Teil ja schon im Assembly ist,und dadurch aale Beziehungen verloren gehen):-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier Ehrenmitglied V.I.P. h.c. Maschinenbau Ingenieur

 Beiträge: 3743 Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform ** CSWP 04/2011 ** ** CSWE 08/2011 **
|
erstellt am: 02. Jun. 2010 15:40 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
|
Hans Mueller Mitglied Schreinermeister

 Beiträge: 285 Registriert: 01.04.2002
|
erstellt am: 02. Jun. 2010 15:42 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo, füg doch schnell ein paar Gleichungen ein (Linear2 = Linear1, Linear 3 = Linear 1 usw) dann brauchst du nur das Maß Linear1 ändern, dann einmal neu durchrechnen lassen und sollte passen ------------------ Grüsse aus der Schreinerei Hans Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 02. Jun. 2010 15:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
|
AndreySCA Mitglied selbst. Konstrukteur

 Beiträge: 127 Registriert: 15.06.2007 SWX 2001-2013 SolidEdge ST6
|
erstellt am: 02. Jun. 2010 15:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Noch ein Vorschlag: die Tabelle einfügen, und zwar automatisch. Es werden dann alle Parameter aufgelistet. Die Parameter können dann in der Tabelle geändert werden, und man braucht nicht jedern Feature aufrufen. Andreas
------------------ Unmögliches wird sofort erledigt, Wunder dauern etwas länger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 3627 Registriert: 11.02.2005 Win 10 SWX 2019 SP 5.0
|
erstellt am: 02. Jun. 2010 17:02 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
1. feature linear austragen umändern auf blind oder mittig (meiner einschätzung müsste blind für dich passen dann kannst du die länge ändern) 2. die restlichen feature umstellen auf durch alles (sollte das 1. feature mittig sein, natürlich 2. richtung nicht vergessen) 3. beim nächsten projekt daran denken, du besorgst dir die kontur, erstellst damit deine teile selbst, überlege dabei, ob du den befehl mittig austragen verwendest, oder ob du in der mitte eine ebene mitte einfügst, welche mit der halben länge verknüpft ist lg martin ------------------ Bin jetzt auch unter Skype erreichbar , einfach nach Martin Doppler in Wien suchen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti Mitglied dipl. Masch.-Ing.

 Beiträge: 1175 Registriert: 26.01.2007 Solid Works 2017 SP5 Inventor 2015 Windows 10 SWX (mein Liebling)
|
erstellt am: 04. Jun. 2010 08:21 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
|
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!

 Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 04. Jun. 2010 10:29 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24

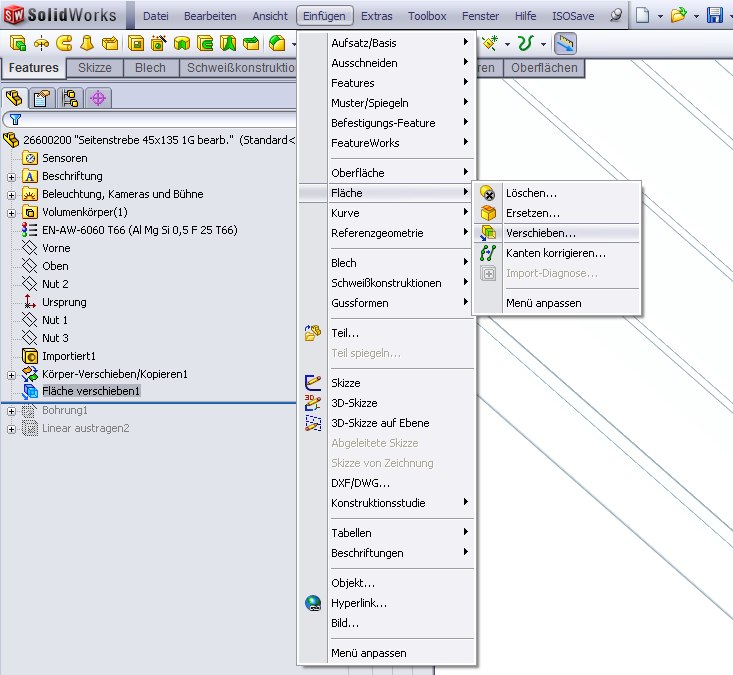

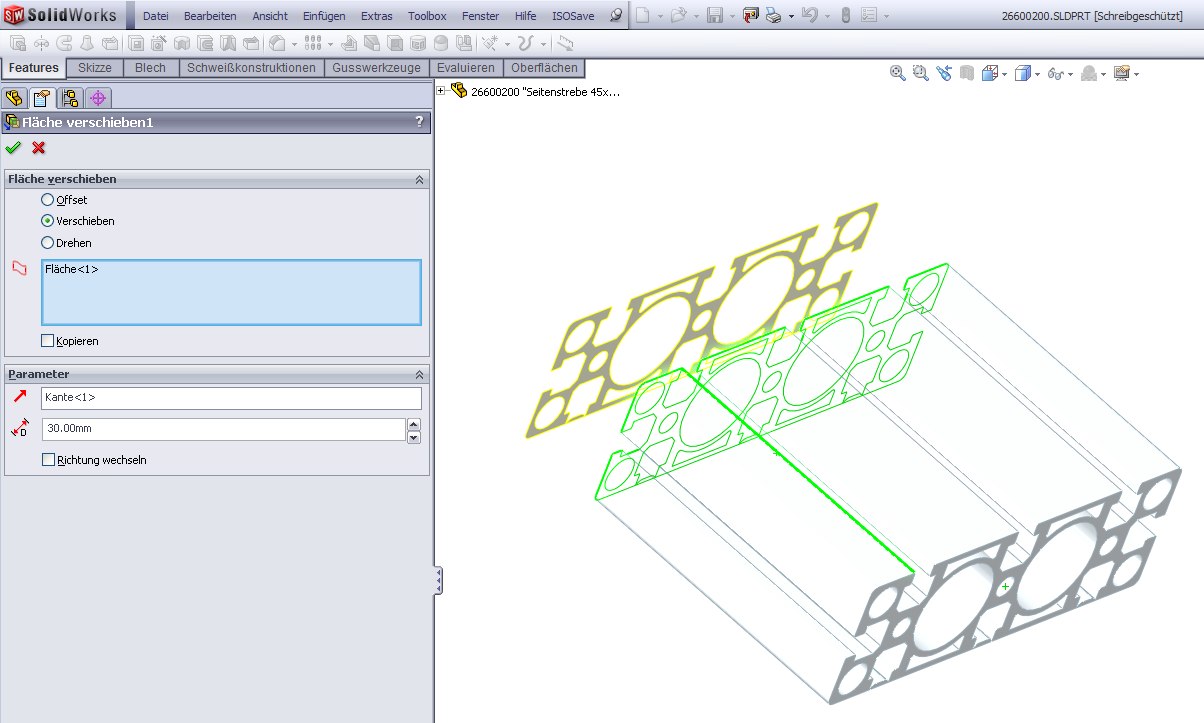

Viele Gute Vorschlage hier  Ich bin kein Anhänger von Fläche verschieben auch bei solchen Profilen. Was mich jetzt auch wundert ist daß Du da die Feature Erkennung drüber laufen lassen hast bzw. das Teil als SWX  native runtergeladen hast, das mache ich nie. Ich lade Kaufteile Prinzipiell als Step. Was ich in deinem Fall machen würde ist, wenn deine skizzen definiert sind, die von Methode die Andreas (AndreySCA) alle anderen Features bis Oberfläche. Wenn deine Skizzen nicht definiert sind würde ich das so machen wie Robert (businessbert) vorgeschlagen hat(so mache ich das bei Profilen immer). Wenn Du das also mit einer skizze auf Ebene und Kanten übernehmen machst, hast Du die Arbeit bei jedem Profil genau einmal und kannst dann diese Profilgröße munter kopieren und leicht anpassen. Die Methode der Fläche verschieben finde ich persönlich unsauber und mache ich nur bei komplizierten Teilen oder wenns wirklich auf jede Minute ankommt(die Fälle gibts ja tatsächlich manchmal) aber kopiere dieses Teil dann nicht weiter. Bei der Variante Skizzenkanten übernehmen benötigt man tatsächlich nur eine minute diese zu machen und spart dann in Zukunft unmengen an Zeit. So sehe ich das gruß Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michel384 Mitglied

 Beiträge: 48 Registriert: 04.12.2009 Windows XP x64 SWX 2009 x64 SP4.1 DB Works R11
|
erstellt am: 04. Jun. 2010 13:52 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo, und wieder ein Beispiel für: Einmal richtig geht immer am schnellsten. Sprich: Grundform (Quadrat) auf Hauptebene "mittig" ausgetragen. Schnitte (T-Nuten) auf gleicher Ebene in beide Richtungen "durch alles" ausgetragen Gruß Michael
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 04. Jun. 2010 18:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24

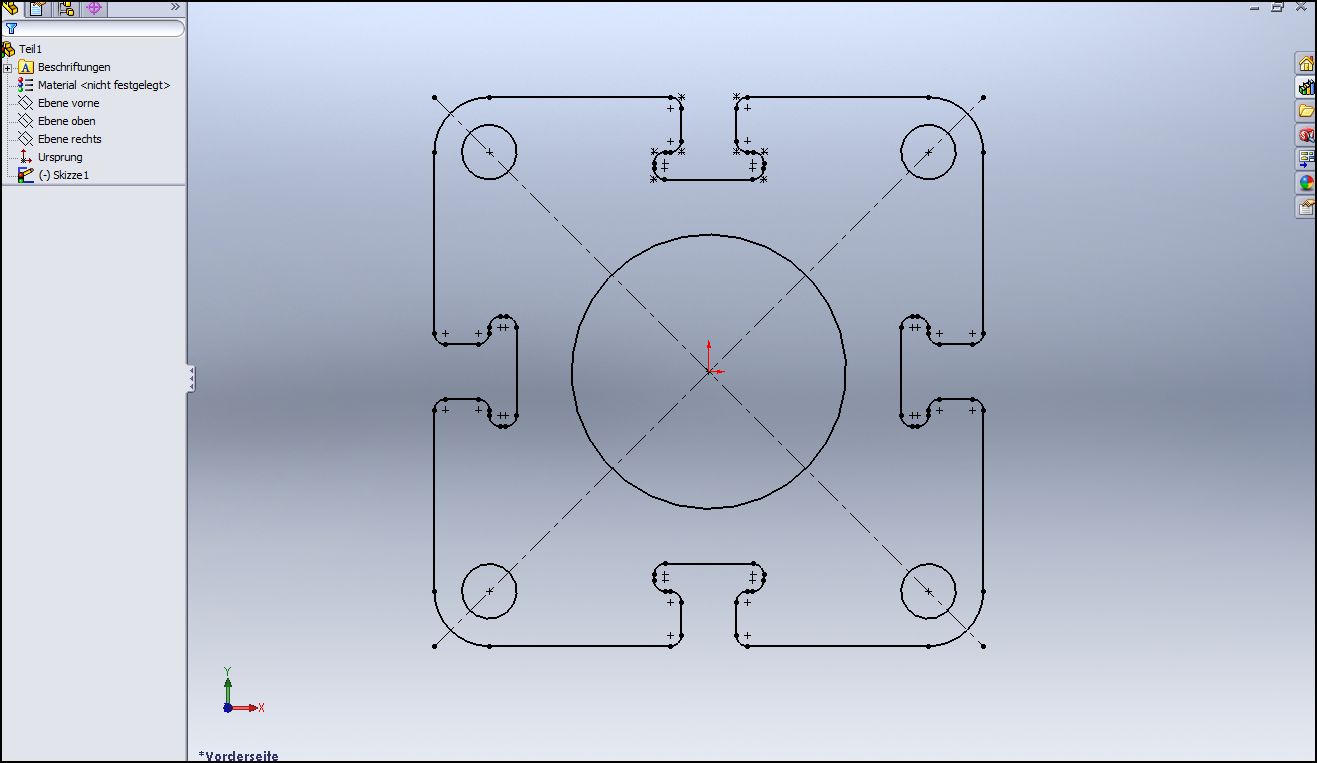

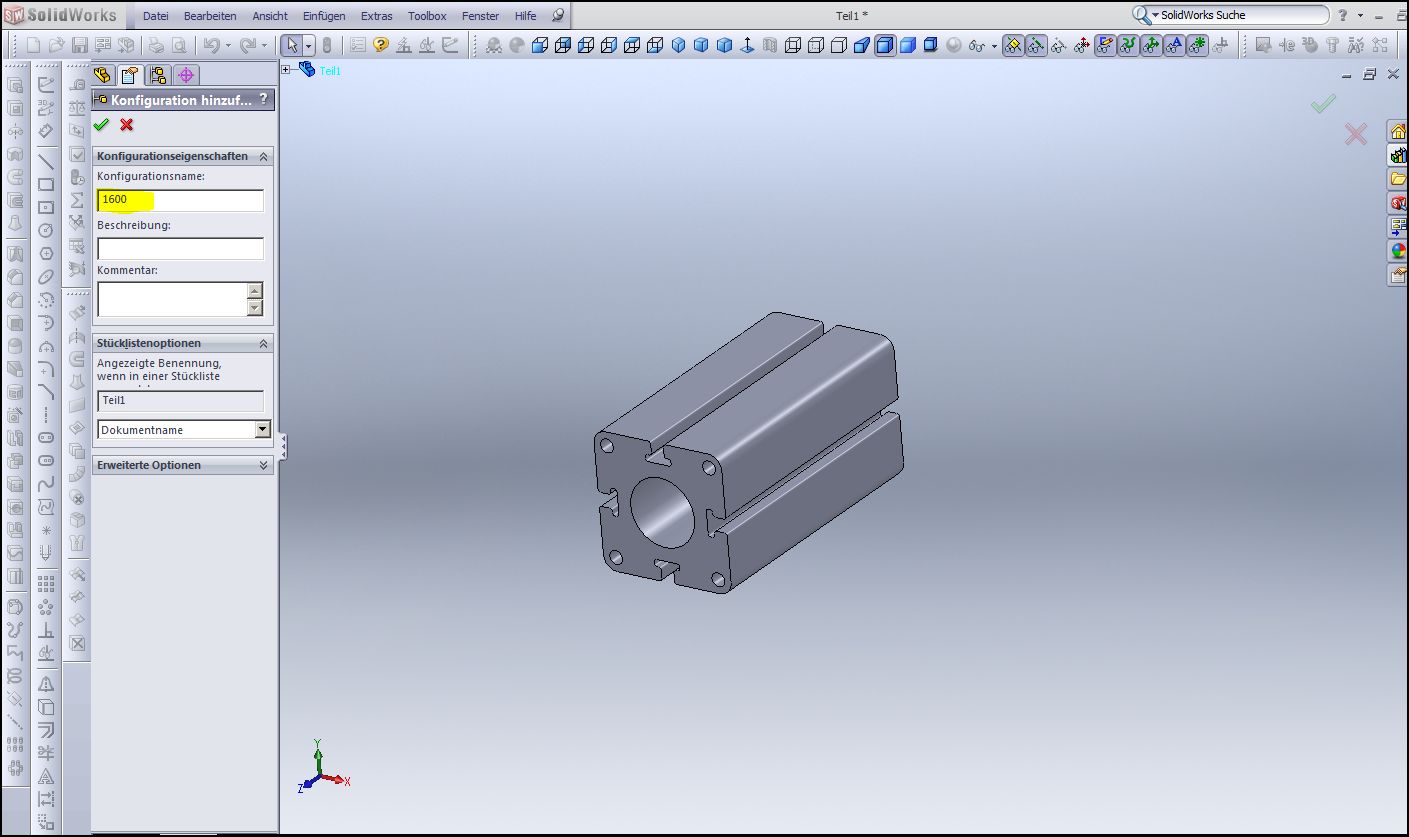

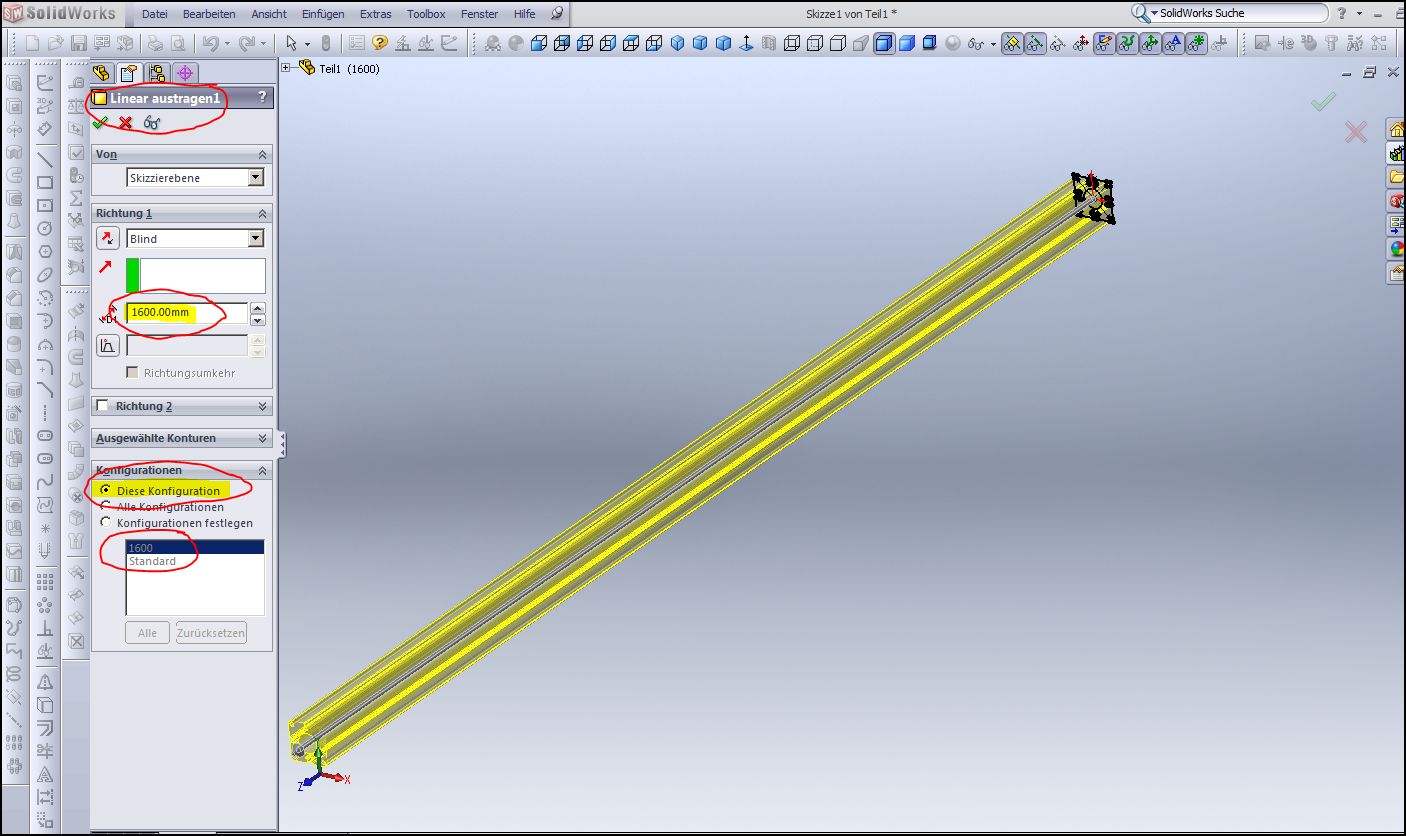

Hallo zusammen, grundsätzlich würde ich wie folgt vorgehen: 1 . Profilskizze als Dxf downloaden oder Skizze aus Step usw. separieren 2 . Skizze voll definieren (Fixen) 3 . Gewünschte Länge linear austragen 4 . Konfiguration für nächste Länge anlegen 5 . Feature linear austragen Länge anpassen mit Haken nur diese Konfi gesetzt Damit bleiben ,bei einem Einfeatureteil, alle Möglichkeiten offen, Du kannst trotzdem in jeder Konfi das Profil verändern z.B. seitliche Bohrungen o.ä Bei Deinem jetzigen Fall , wo schon Verknüpfungen zum Bauteil existieren,kannst Du trotzdem eine Konfi Deines Bauteils anlegen, die Deine Verknüpfungen beibehält. Dazu Endfläche Deines Profils anklicken_Elemente übernehmen (innere Elemente separat übernehmen) und nochmal um 200mm austragen! MfG Andreas ------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide Moderator -


 Beiträge: 4999 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 04. Jun. 2010 19:31 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo zusammen, jetzt werde ich auch mal meinen Senf dazugeben  Den Ansatz von Andreas (Krümmel) finde ich schon recht gut. Leider habe ich schon mal schlecht Erfahrung mit dxf-Daten von Herstellern gemacht. Also: alle Beziehungen / Bemaßungen löschen und (automatisch ) neu anfügen. Dadurch werden Winkel von 89,999999672° zu 90°. Anschließend alle Beziehungen wieder löschen. Die voll definierte Skizze finde ich auch gut. Also, wie Krümmel schon schrieb, alle Skizzenelemente fixieren. Man könnte zusätzlich noch die Skizze als Block definieren - macht sich gut in der Featurestatistik  Das Feature (Basis/Aufsatz linear ausgetragen) hinzu und als Vorlage abspeichern. Vielleicht noch die Eigenschaften Masse, €/m (oder €/kg), Oberfläche, Hersteller, Bestellnummer hinzu  Alternativ das Ganze ohne Feature für die Strukturelementbibliothek speichern  Da geht es dann aber nicht mit dem Block. Außerdem noch die Eigenschaft des Profilnamens hinzufügen (Standart/Default Eigenschaftsname ist Description ), damit das auch in der Zuschnittsliste richtig erscheint  Am Rande: wer die Performance im Auge behält, entfernt natürlich die kleinen (kosmetischen) Radien in der Skizze. Besonders dann interessant, wenn die Länge deutlich größer wird als der Radius (1000:1) - Bildqualität, Dateigröße und Darstellungsberechnung sind die Größen, die man hier abwägen muss. Bis demnäx, Ralf ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 05. Jun. 2010 15:24 <-- editieren / zitieren --> Unities abgeben:          Nur für Herrscher24
Hallo Ralf über die kosmetischen Radien kann man geteilter Meinung sein Ich habe es schon zu oft erlebt das z.B. Eckradien die beim herstellen eines rotationssymetrischen Bauteils zwangsläufig entstehen ,außer Acht gelassen wurden und die Baugruppe im realen Zusammenbau plötzlich erhebliche Abweichung in der Länge hatte! Planflächen von Bauteilen nicht aufeinander lagen , sondern sich zu kleine Fasen in zu große Radien pressten und die komplette Symmetrie der Baugruppe zerstört wurde! Also wer die Kosmetik ,aus welchen Gründen auch immer, vernachlässigt sollte tunlichst die daraus entstehenden Folgen im Auge haben. schönes Restwochenende noch
