Ich arbeite grade an einem Flugzeugrumpf, den ich komplett mit Surface Modelling Tools erstellt habe.

Nun möchte ich auf meiner Zeichnungsableitung zur besseren Darstellung der Oberfläche ein Drahtgitter drüberlegen.

Wie mache ich das ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 30. Mai. 2010 17:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonevbs 10 Unities + Antwort hilfreich

Hallo,

Du könntest Trennlinien auf die Oberfläche projizieren,

die werden auf der Zeichnung dargestellt!

(und lassen sich auch bemaßen)


MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bonevbs
Mitglied


Sehen Sie sich das Profil von bonevbs an!   Senden Sie eine Private Message an bonevbs  Schreiben Sie einen Gästebucheintrag für bonevbs

Beiträge: 8
Registriert: 28.01.2010

SW 2010
Windows 7 64-bit
Core i7 2,93 GHz
nVidia Geforce GTX 280
8GB RAM

erstellt am: 30. Mai. 2010 18:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

alles klar danke ! Ich habs jetzt auch so gemacht und es funktioniert zielich gut !    ein bisschen problematisch ist grade, dass er die Trennlinien auf beiden Seiten des Rumpfes malt obwohl ich nur die eine Seite sehen will.....

In der isometrischen Ansicht sehe ich somit doppelt so viele Linien. Kann ich da was machen ? Oder von Hand im 2D löschn ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 31. Mai. 2010 19:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonevbs 10 Unities + Antwort hilfreich






Hallo,

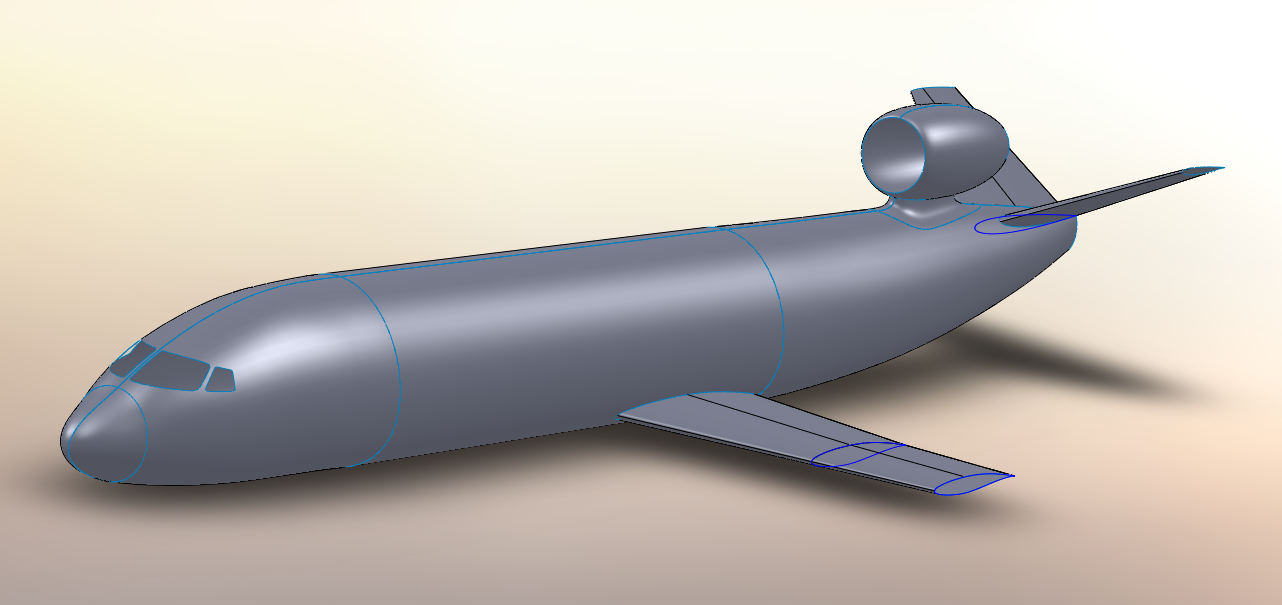

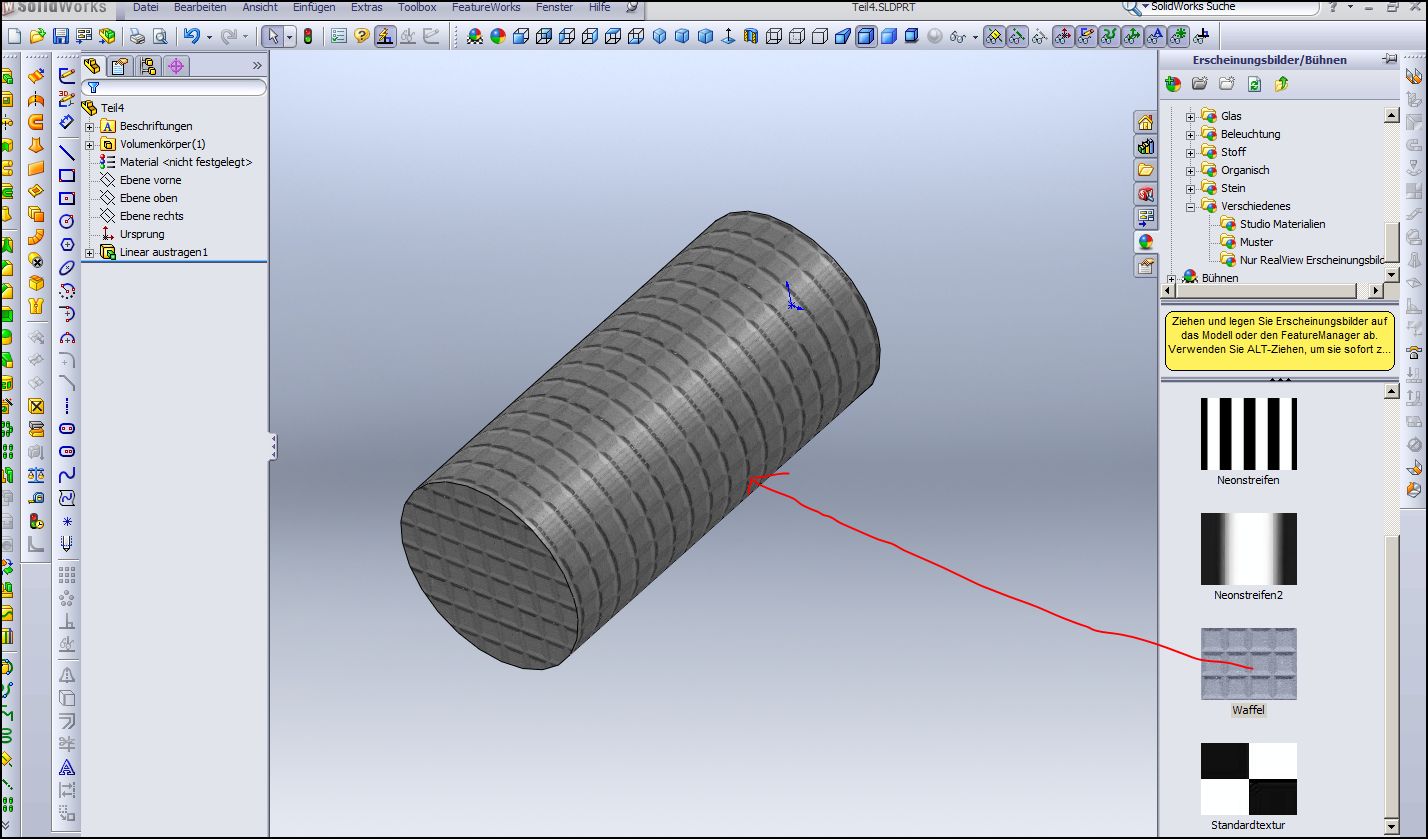

vielleicht hilft Dir ja auch eine Textur weiter!

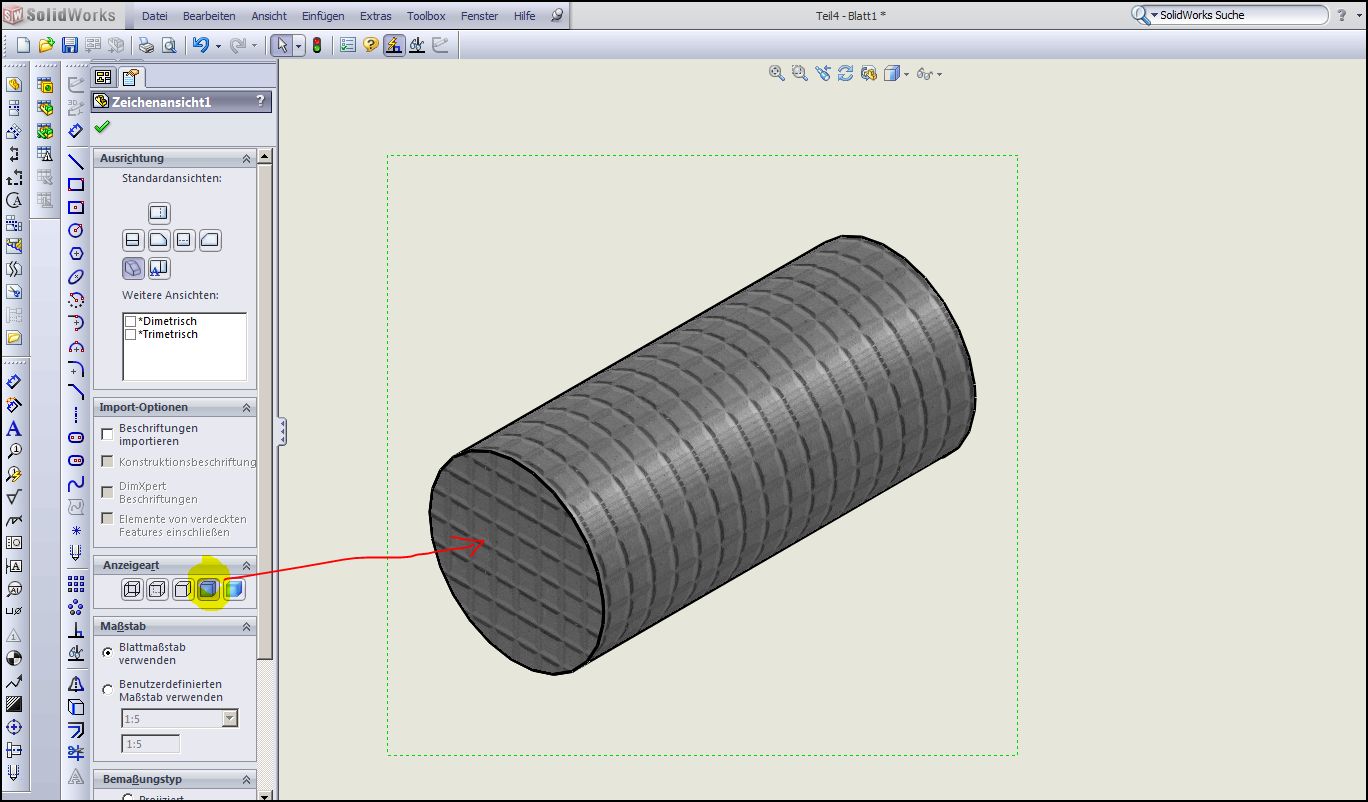

(Die lässt sich auch auf einer Zeichnung darstellen)


MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maddy
Mitglied
CAD-CAM Programmierer


Sehen Sie sich das Profil von maddy an!   Senden Sie eine Private Message an maddy  Schreiben Sie einen Gästebucheintrag für maddy

Beiträge: 237
Registriert: 07.09.2006

erstellt am: 01. Jun. 2010 00:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonevbs 10 Unities + Antwort hilfreich

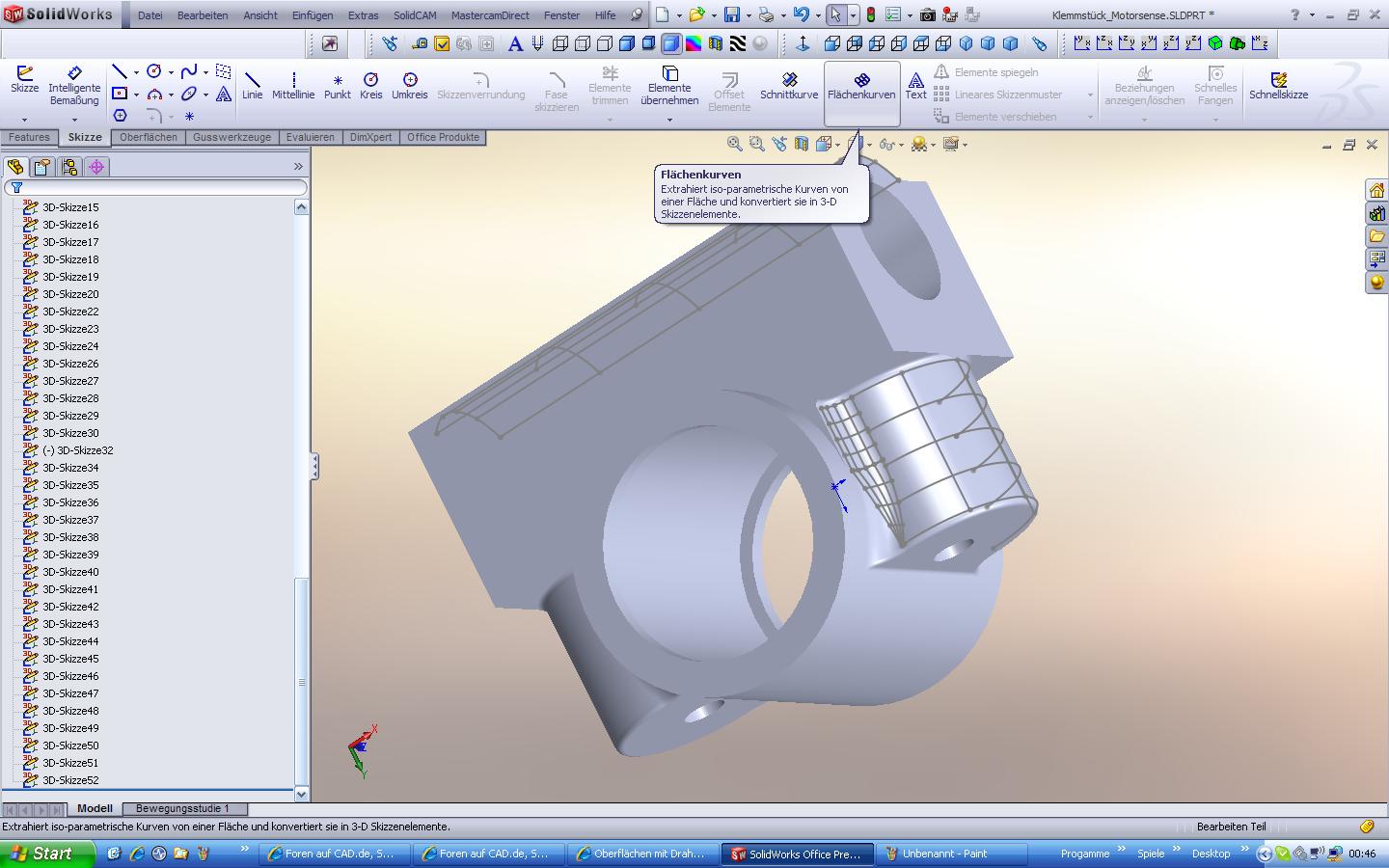

Hallo, einfach unter EXTRAS,Skizzieren, Flächenkurven die Fläche wählen und du bekommst die Kurven als 3d skizzen.

mfG maddy



------------------
Gib mir die Gelassenheit, die Dinge zu ertragen, die ich nicht ändern kann.
Gib mir den Mut die Dinge zu ändern, die ich ändern kann und
gib mir die Weisheit die Dinge zu unterscheiden.
mfG maddy

[Diese Nachricht wurde von maddy am 01. Jun. 2010 editiert.]
