Thema: Ausformung Halterung (3204 mal gelesen)
|
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 22. Mai. 2010 13:16 <-- editieren / zitieren --> Unities abgeben:
hallo ich habe dieses Problem schon mal in einem anderen threat (Ausformung) im Bezug auf ein anderes teil geschildert jetzt stoße ich leider wieder auf selbiges Problem bei diesen Teil und komm trotz mehrerer versuche nicht weiter. Ich möchte gern eine Ausformung (gelb markiert)zwischen den zwei offenen Konturzeichnungen erzeugen,SolidWorks stellt sich bei dem Feature Aufsatz/Basis quer und mit Begrenzungsaufsatz/Basis geht es auch nicht wobei dieses Feature nicht zu dem gewünschten Ergebnis führen würde.Hat vielleicht noch jemand eine Idee oder einen Tipp,danke [Diese Nachricht wurde von Frapid am 22. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gogoslav Mitglied Maschinenbautechniker
Beiträge: 804 Registriert: 24.03.2005 WIN 10 x64 Enterprise SWX 2020 SP5.0 SWX 2021 SP5.1 SWX 2022 SP5.0 SWX 2023 SP0.1 Visualize Prof PDM Prof 2023 SP0.1 HP ZBook17 G5 Nvidia Quadro P3200 64 GB RAM Xeon 4,6 GHz
|
erstellt am: 22. Mai. 2010 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hallo Rapid, anbei eine Möglichkeit über das Feature "Begrenzungsaufsatz". Da Du eine Ausbildungslizenz hast, weiß ich nicht, ob Du mein Beispiel öffnen kannst. Deshalb noch ein Screenshot vom Feature :-) Deine erste Skizze hab ich geschlossen (Kreisbogen). Gruß Marco ------------------ Papa 2005 u 2007 Gib jedem Tag die Chance, der schönste Deines Lebens zu werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
grisu486 Mitglied Senior Technical Consultant MCAD
Beiträge: 575 Registriert: 14.11.2005
|
erstellt am: 22. Mai. 2010 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Zitat: Original erstellt von Frapid: ... mit Begrenzungsaufsatz/Basis geht es auch nicht wobei dieses Feature nicht zu dem gewünschten Ergebnis führen würde.Hat vielleicht noch jemand eine Idee oder einen Tipp,danke
Also ich finde diese Lösung mit einer Begrenzung nicht schlecht. Man muss vorher mit der Trennlinie die große Fläche teilen und mit einer Skizze die Kontur definieren. Fertig. Edit: Marco war schneller ------------------ Viele Grüße Uwe Mahner CSWP CSWST CSWI [Diese Nachricht wurde von grisu486 am 22. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010 SWX 2015 SP5 Windows 10 X64 Intel Core i5 6600 4x 3.30GHz 16GB Ram
|
erstellt am: 23. Mai. 2010 05:38 <-- editieren / zitieren --> Unities abgeben:
hallo danke für die Tipps aber das führt immer zu dem Ergebnis mit den zwei Kanten.Ich möchte eine glatte Oberfläche.....jetzt hab ich es hin bekommen. - eine neue Ebene erzeugt - Skizze gezeichnet - Ausformung hab es mal mit dran gehangen. ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. [Diese Nachricht wurde von Frapid am 23. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 23. Mai. 2010 06:57 <-- editieren / zitieren --> Unities abgeben:
jetzt war ich doch ne spur zu schnell,es ist zwar das Ergebnis was ich mir wünsche aber es entstehen dadurch mehrere Fehlstellen an den Kanten da die Kontur anscheint nicht genau auf der Kante verläuft.Gibt es noch eine Möglichkeit das genauer hinzubekommen? ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Winston Wolf Mitglied Braucht der Mensch einen Beruf?
Beiträge: 555 Registriert: 12.08.2003 überlegen macht überlegen
|
erstellt am: 23. Mai. 2010 08:00 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid

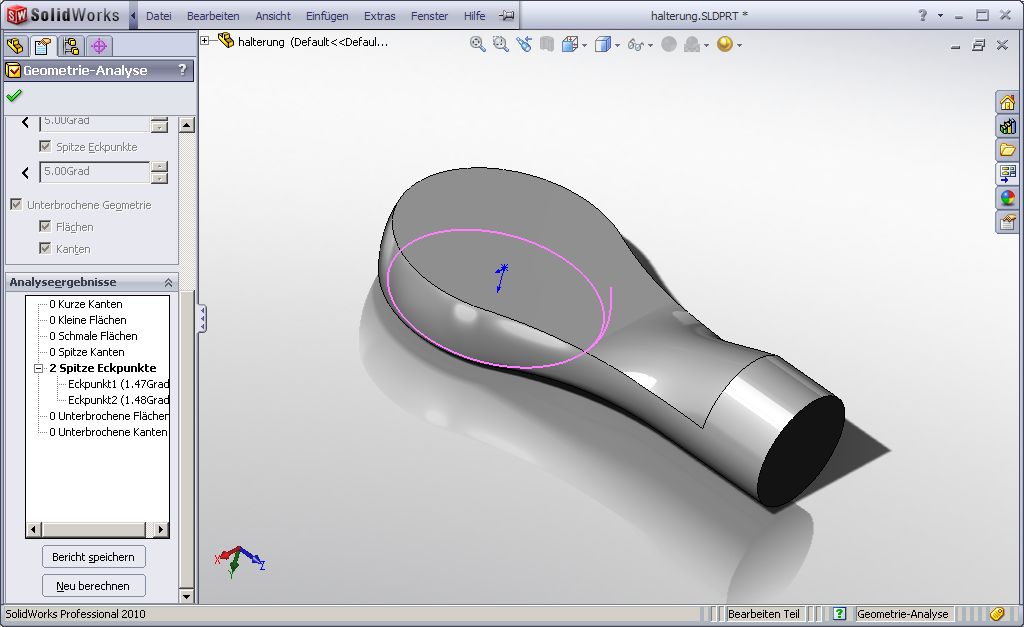

Also ich sehe da keine Fehlstelle. Die drei Kanten entstehen durch die Verrundung und den Schnitt. Das SolidWorks Modell ist in Ordnung (siehe angehängte Bilder). Wenn Du das ändern willst, musst Du Dir überlegen ob Du die Verrundung auf anderem Weg erzeugst, damit Du nur eine Kante hast. WW ------------------ Modelle Werkstoffe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
