Thema: Zeichnung Lochkreis (26279 mal gelesen)
|
chickenhuhn
Mitglied
   Beiträge: 150
Registriert: 29.10.2009 SWX 2014 Pro. 64-bit
|
erstellt am: 18. Mai. 2010 16:18  <-- editieren / zitieren -->   Unities abgeben:
Hallo alle zusammen, anbei habe ich ein Bild meines Problems angefügt.
Es handelt sich um ein importiertes Modell eines Zulieferers. Ich würde gerne die äußeren vier Bohrungen bemaßen und dazu eigentlich ein Lochkreis einfügen. Kann allerdings den Kreis nur als "dicke" Skizze einfügen und nicht als Bemaßungskreis. Wenn ich zwei Bohrungen aktiviere und auf Mittelkreuz klicke, dann erstellt er mir nur Mittelkreise in den jeweiligen Bohrungen... Kann ich den Kreis da irgendwie einfügen? Oder die "Stärke" des Konstruktions-Kreises ändern? Links über den Manager finde ich keinen Weg. Wenn ich den Haken bei "für Konstruktion" ersetze, dann ist die Linie dünn. Allerdings soll es ja eine Strich-Punkt-Linie sein...
Wäre über jeden Tipp dankbar. Besten Dank,
Christoph PS: Sehe gerade, dass ich den skizzierten Kreis gar nicht bemaßen kann. Dann ist das wohl kein Lösungsansatz... [Diese Nachricht wurde von chickenhuhn am 18. Mai. 2010 editiert.] [Diese Nachricht wurde von chickenhuhn am 18. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
olichen
Mitglied
Maschinenbautechniker
Beiträge: 469
Registriert: 03.09.2007
|
erstellt am: 18. Mai. 2010 16:28 <-- editieren / zitieren --> Unities abgeben: Nur für chickenhuhn

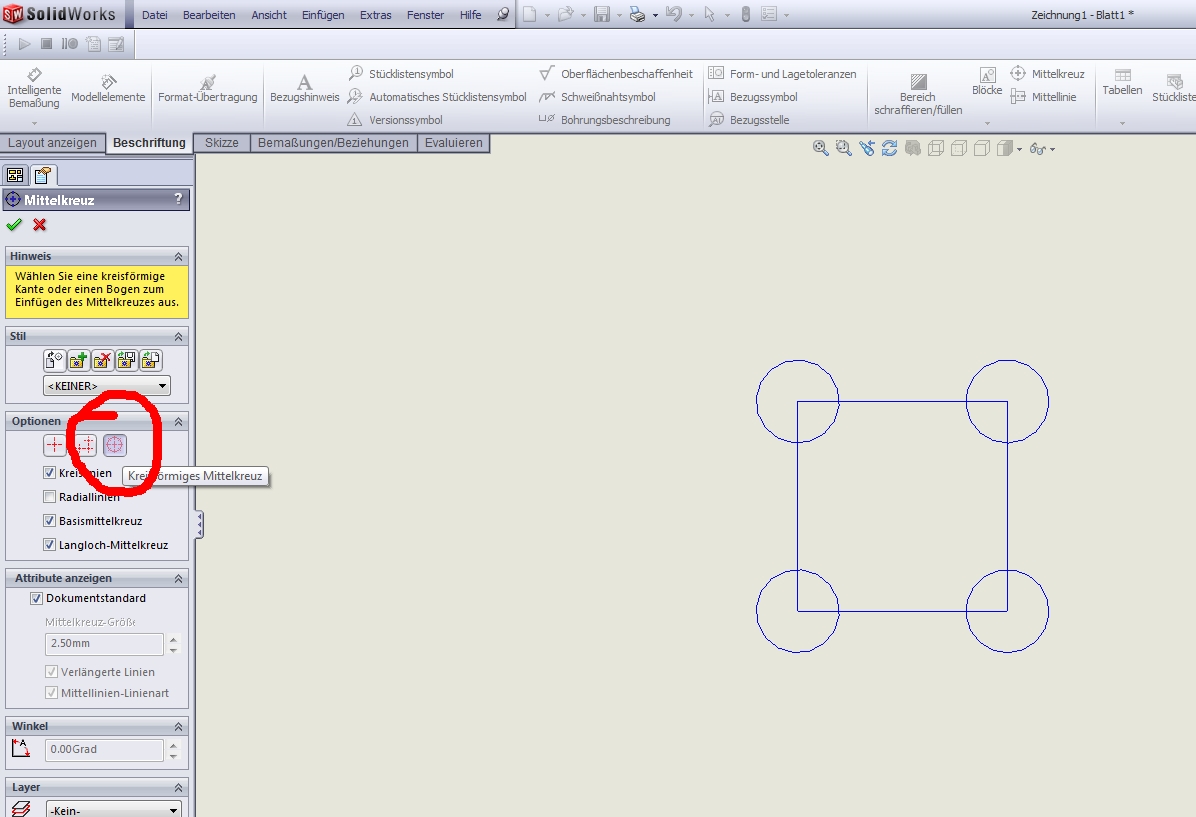

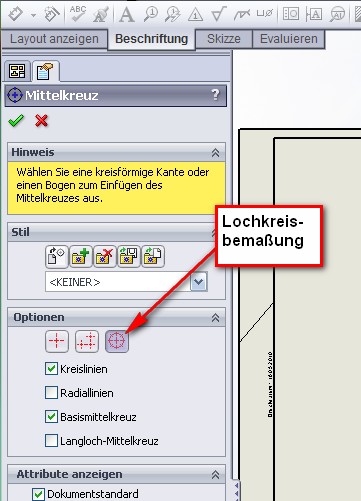

Servus, nimm doch die Funktion Mittelkreuz und dann Kreisförmigs mittelkreuz auswählen. Danach alle 4 Bohrung anklicken und dann hast du das gewünschte Ergebnis. Hier noch mein Bild und "ERSTER"  ------------------
Gruß
OLI [Diese Nachricht wurde von olichen am 18. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndreySCA
Mitglied
selbst. Konstrukteur
Beiträge: 127
Registriert: 15.06.2007 SWX 2001-2013
SolidEdge ST6
|
erstellt am: 18. Mai. 2010 16:28 <-- editieren / zitieren --> Unities abgeben: Nur für chickenhuhn
|
Brödlahans
Mitglied
Beiträge: 94
Registriert: 23.05.2008
|
erstellt am: 18. Mai. 2010 16:29 <-- editieren / zitieren --> Unities abgeben: Nur für chickenhuhn

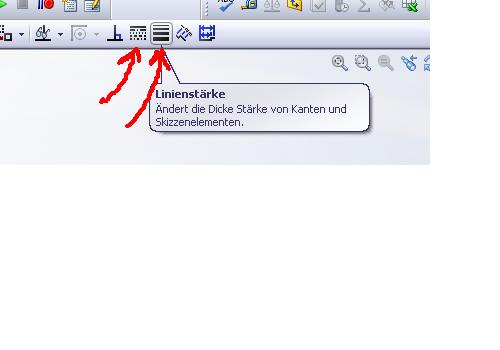

Hi, yupp, kann man in der Zeichnung, siehe Bild. Wenn du die Befehle nicht auf siehst, kannst du dir die Leiste auch über RMt auf den Befehlsmanager und dann Befehlsgruppe "Linienformat" einblenden lassen. Mfg
Brödlahans ------------------
Wenn man "Der weiße Hai" rückwärts schaut handelt der Film von einem Hai, der so lange Menschen ausspuckt, bis sie eine Strandbar öffnen- frei nach ibash Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
chickenhuhn
Mitglied
Beiträge: 150
Registriert: 29.10.2009 SWX 2014 Pro. 64-bit
|
erstellt am: 18. Mai. 2010 17:17 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für die schnellen Antworten. "Kreisförmiges Mittelkreuz" war die Funktion, die ich suchte. Ich bedanke mich bei euch! @Brödlahans:
Da ich die eingefügte Skizze irgendwie nicht bemaßen kann, kann ich deinen Tipp leider nicht befolgen. Allerdings ist es ein nützlicher Hinweis für die Zukunft. "Linienformat" ist jetzt bei mir eingeblendet  Nochmals Besten Dank, Christoph [Diese Nachricht wurde von chickenhuhn am 19. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
