  Radien bemaßen bei Spritzgusswerkzeug >> Fehlermeldung!!!

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

Im Fokus: CAD Automation & CPQE Hamburg, eine Veranstaltung am 11.09.2025
Autor Thema:  Radien bemaßen bei Spritzgusswerkzeug >> Fehlermeldung!!! (4406 mal gelesen)
j to the b
Mitglied
Entwicklungskonstrukteur


Sehen Sie sich das Profil von j to the b an!   Senden Sie eine Private Message an j to the b  Schreiben Sie einen Gästebucheintrag für j to the b

Beiträge: 130
Registriert: 09.04.2010

>Dell Precision T3500
>>Intel XEON W3540 @ 2,93GHz
>>12GB RAM
>>NVIDIA Quadro FX 3800
>
>>3D CONNEXION Space Navigator
>
>>Windows XP Professional [ ]
>>Windows 7 Professional 64 Bit [x]
>
>>SolidWorks 2009 Sp5.1 [ ]
>>SolidWorks 2010 Sp4.0 [x]

erstellt am: 17. Mai. 2010 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hey Leute,

bin gerade dabei für ein Spritzgusswerkzeug eine Zeichnung zu erstellen.

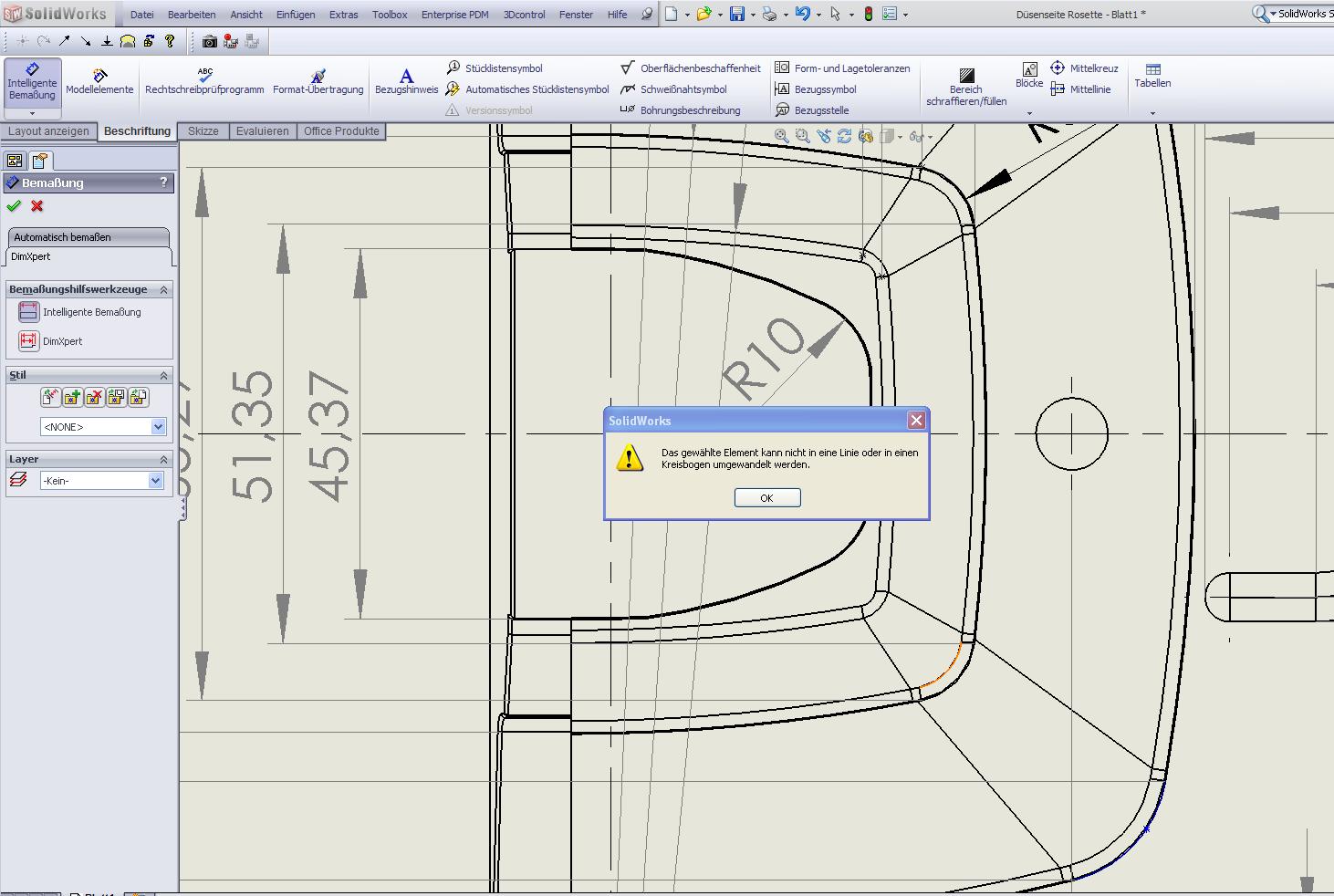

bei manchen Radien bekomme ich die Fehlermeldung ( siehe Bild )
