Thema: Flächen verbinden (14766 mal gelesen)
|
cax sven
Mitglied
CAx/PDM Manager
   Beiträge: 108
Registriert: 23.06.2008
|
erstellt am: 17. Mai. 2010 11:24  <-- editieren / zitieren -->   Unities abgeben:

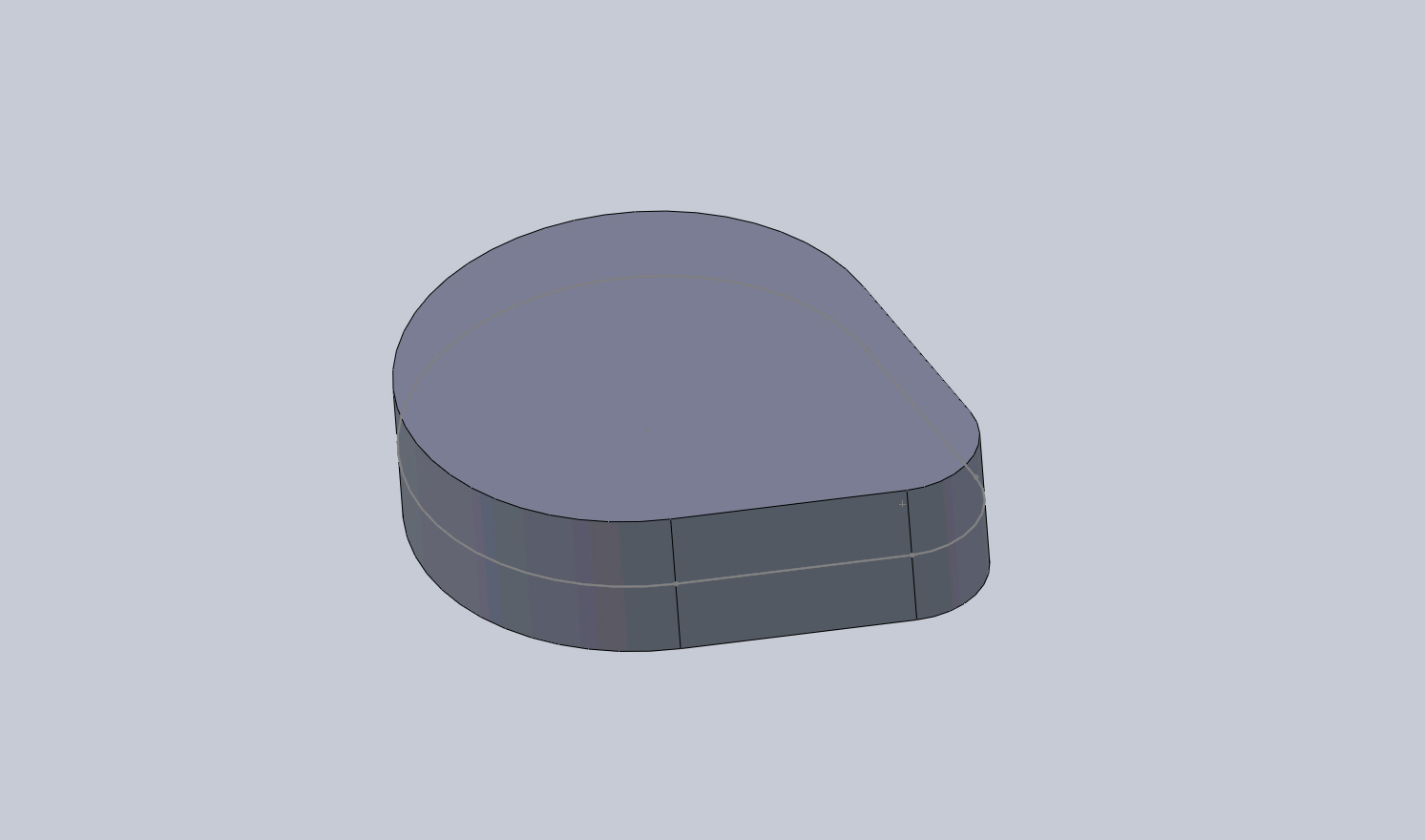

Hallo zusammen, ich habe eine kurze Frage zu Flächen. Ich habe ein Bauteil - z. B. ein Nocken - der ausgetragen, an den Seitenflächen tangentiale Kanten besitzt. Diese Flächen möchte ich zu einer "zusammenfassen". Muss ich mit Oberflächen arbeiten oder gibt es eine schnellere/elegantere Lösung? Vielen Dank! Gruß
Sven Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BuseHase
Mitglied
Konstrukteur
Beiträge: 206
Registriert: 27.08.2008 Prozessor: Intel XEON QX5460 @3,16Ghz
Arbeitsspeicher: 8GB
Grafikkarte: nVidia Quadro FX 4600 768 MB
OS: Windows 7 64BIT Professional SP1
SWX 2019 SP5.0
|
erstellt am: 17. Mai. 2010 11:33 <-- editieren / zitieren --> Unities abgeben: Nur für cax sven
Hallo cax sven, ich würde mal sagen "Oberflächen zusammenfügen" und dort "Volumenkörper erstellen" anklicken. Glaube nicht das es eine schnellere/elegantere Lösung gibt. Greeetz, Stephan ------------------
Verschiebe nicht auf morgen, was genauso gut auf übermorgen verschoben werden kann.
Mark Twain Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P.
Mitglied
Staatl. gepr. Techniker
Beiträge: 216
Registriert: 06.05.2010 SWX 2011 SP4
EPDM 2011 SP4
Microsoft Windows 7 Professional SP1 64 Bit
Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz
12 GB RAM
|
erstellt am: 17. Mai. 2010 11:42 <-- editieren / zitieren --> Unities abgeben: Nur für cax sven
Wenn das Teil als Flächenmodell erstellt wurde besteht keine andere Möglichkeit, aber auf dem Bild sieht es bald so aus als wenn du die Kontur mittig als "Block" ausgetragen hast, da brauchst du dann keine Flächen zusammenfügen weil es dann schon ein Volumenkörper ist. mfg Joscha ------------------
Geduld ist die Gunst nur langsam wütend zu werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cax sven
Mitglied
CAx/PDM Manager
Beiträge: 108
Registriert: 23.06.2008
|
erstellt am: 17. Mai. 2010 12:01 <-- editieren / zitieren --> Unities abgeben:
Danke für eure Tipps! Das Bauteil ist ein Volumenkörper, aber trotz alledem, ist die Seitenfläche (Dicke des Bauteils) durch die tangentialen Linien in Segmente unterteilt. Ich würde diese Segmente gerne zu einer einzigen Oberfläche zusammenführen. Gruß
Sven Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clownfisch
Mitglied
industrial designer
Beiträge: 756
Registriert: 18.01.2006 SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof
|
erstellt am: 17. Mai. 2010 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für cax sven
Hallo Sven, ich nehme an, dass Du für diesen Nocken eine Skizze mit einzelnen Kurven erstellt hast. Die resultieren dann bei der Austragung in separat segmentierte Flächen. Du kannst das ändern, indem Du die Funktion "Spline anpassen" benutzt. Damit werden die Kurven zu einem Spline zusammengefasst, der eine ausgetragene Fläche ergibt. Die Genauigkeit dieses neuen Splines kann in der Funktion gewählt werden. Evtl. kannst Du auch eine neue Skizze aufmachen, die Kurven oder Kanten übernehmen und dann den "Spline anpassen".
Ich denke, damit müsstest Du hinkommen. Gruß
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
cax sven
Mitglied
CAx/PDM Manager
Beiträge: 108
Registriert: 23.06.2008
|
erstellt am: 17. Mai. 2010 12:26 <-- editieren / zitieren --> Unities abgeben:
|
