Thema: Ring verformen (1888 mal gelesen)
|
Walter Sobchak
Mitglied
Konstrukteur
   Beiträge: 130
Registriert: 12.02.2010 Solid Works 2011x64 SP 5.0
incl. DBWORKS ENTERPRISE 12 SP 1.0
12GB RAM, Intel Xeon W3565 4x3,2GH
|
erstellt am: 28. Apr. 2010 13:28  <-- editieren / zitieren -->   Unities abgeben:
Hallo Ich möchte den beiliegenden Ring verformen. Er wird mit einer Schraube zusammengepresst und zieht sicht dementsprechend zusammen (ähnlich einer Schlauchschelle).
Ich würde gern 3 Konfig. in verschiedenen Stadien der Schraubenstellung speichern. Ich bekomme aber die Biegung nicht hin. Jedes mal neigt sich der Ring zur Seite, anstatt sich zu schließen.
Ich könnte auch 3 versch. Skizzen nutzen, mit jeweils kleinerem Radius. Aber die Biegefunktionist ja nunmal vorhanden.
Ich müsste die Achsen tauschen und SWX klar machen das die Schraubenbohrung kozentrisch bleibt. Hat jemand einen Tipp?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
u.clemens
Mitglied
Konstrukteur
Beiträge: 964
Registriert: 04.07.2000 engineer's law
o cheap
o fast
o good
check only two !
|
erstellt am: 28. Apr. 2010 14:39 <-- editieren / zitieren --> Unities abgeben: Nur für Walter Sobchak
|
Walter Sobchak
Mitglied
Konstrukteur
Beiträge: 130
Registriert: 12.02.2010 Solid Works 2011x64 SP 5.0
incl. DBWORKS ENTERPRISE 12 SP 1.0
12GB RAM, Intel Xeon W3565 4x3,2GH
|
erstellt am: 28. Apr. 2010 14:46 <-- editieren / zitieren --> Unities abgeben:
JAH! So ungefähr. Ich bekomme das mit der Achsverschiebung hin. Am besten man hält sich an die Bezugswerte links.
Das ist aber auch nicht genau richtig. Denn ich ziehe die planen Flächen krumm. Es muss so sein wie die Schelle. Laufen da mehrere konfig. hintereinander? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
u.clemens
Mitglied
Konstrukteur
Beiträge: 964
Registriert: 04.07.2000 engineer's law
o cheap
o fast
o good
check only two !
|
erstellt am: 28. Apr. 2010 15:06 <-- editieren / zitieren --> Unities abgeben: Nur für Walter Sobchak

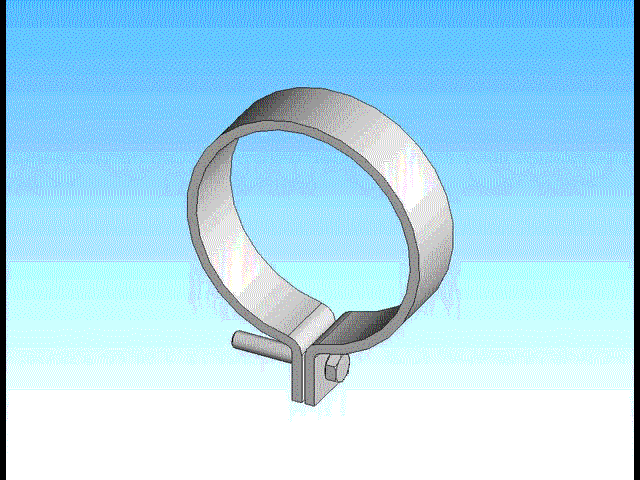

eigentlich ist es doch gar nicht so schwer, man muß die Skizze nur so bemaßen, damit das rauskommt - was mann will.  Wenn die beiden flachen Enden parallel bleiben sollen, dann bekommen sie eben eine entsprechende Beziehung. Wenn die beiden parallelen Enden zusammengezogen werden, erhalten sie ein Abstandsmaß - über das dann die ganze Sache gesteuert wird (siehe Bild: das grün markierte Maß 25) und natürlich wird die Schelle durch das Zusammenziehen weder länger noch kürzer - also muß der Umfang noch bemaßt werden (Der Durchmesser ist doch nicht wirklich interessant). Der Rest ist Schnickschnack. ------------------
